Сосуд ускорителя электронов ЭЛВ-8 для РАН

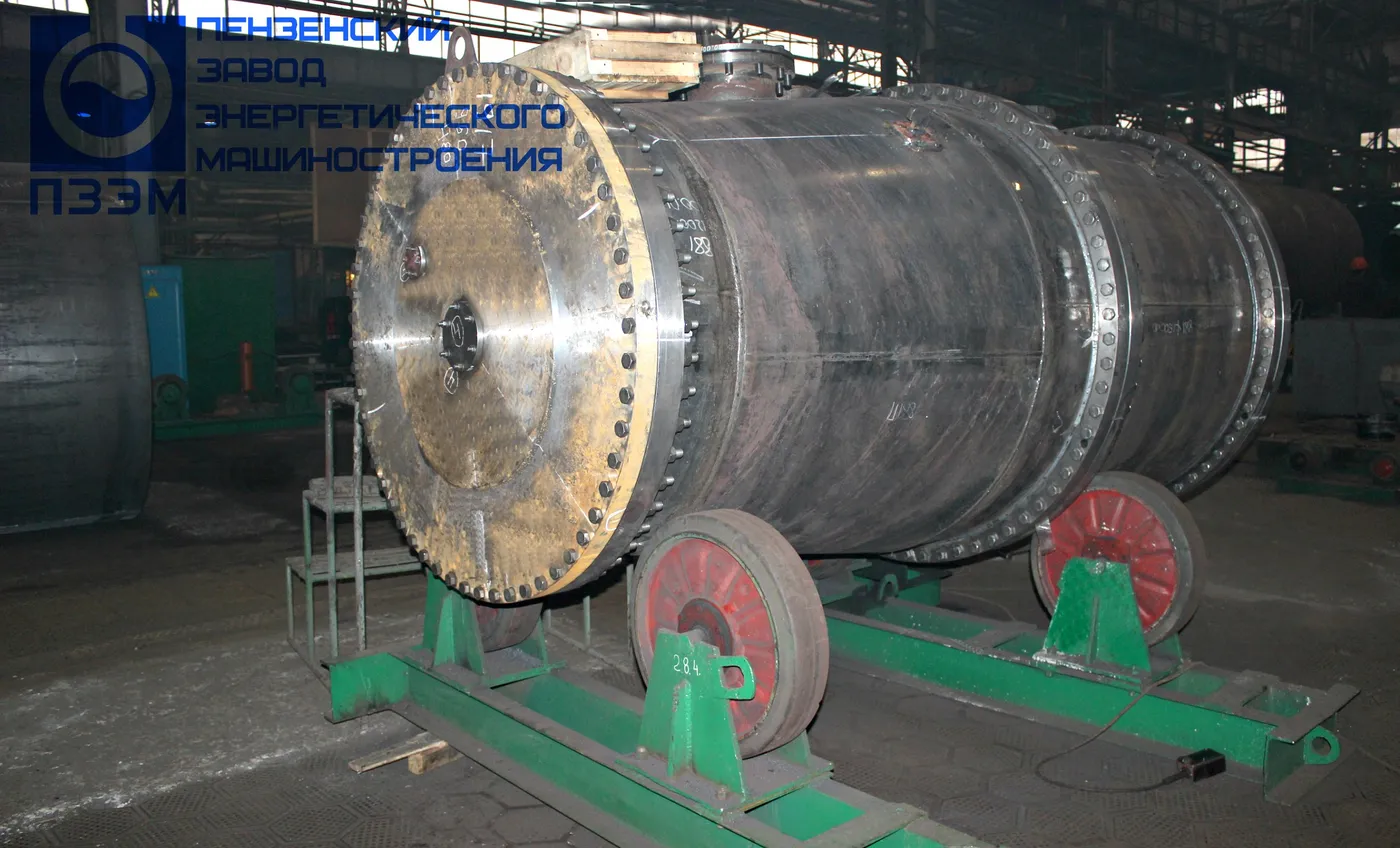

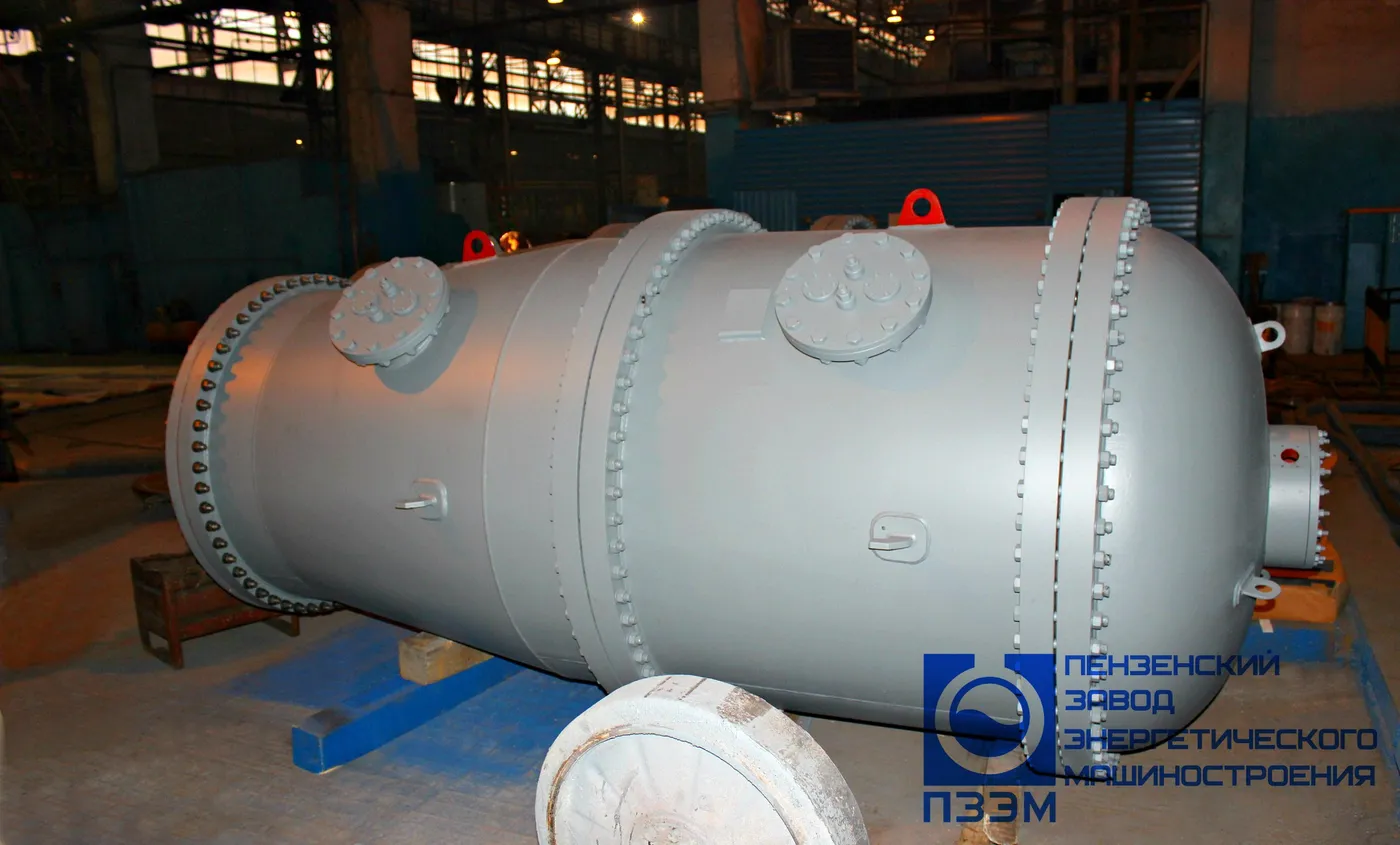

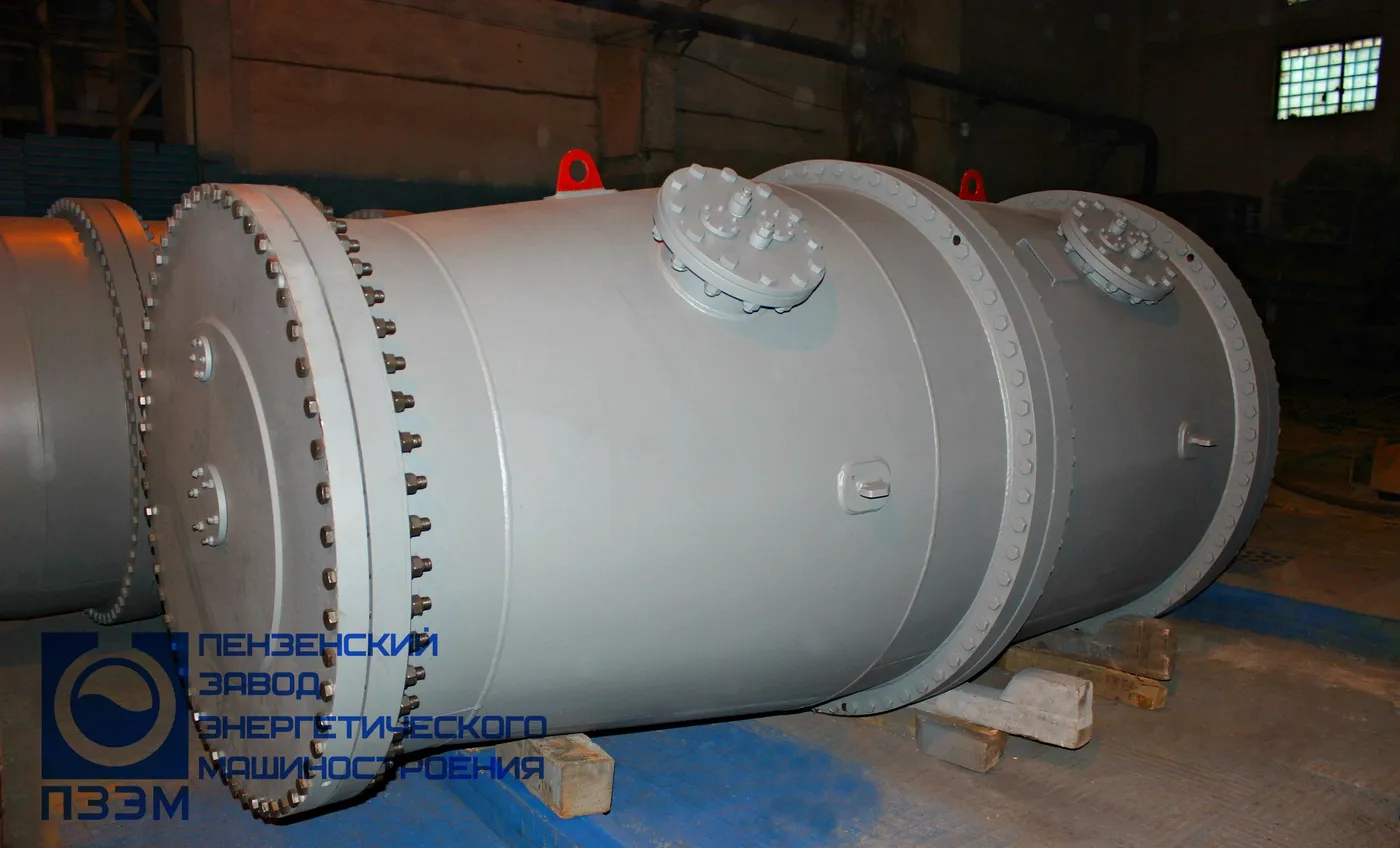

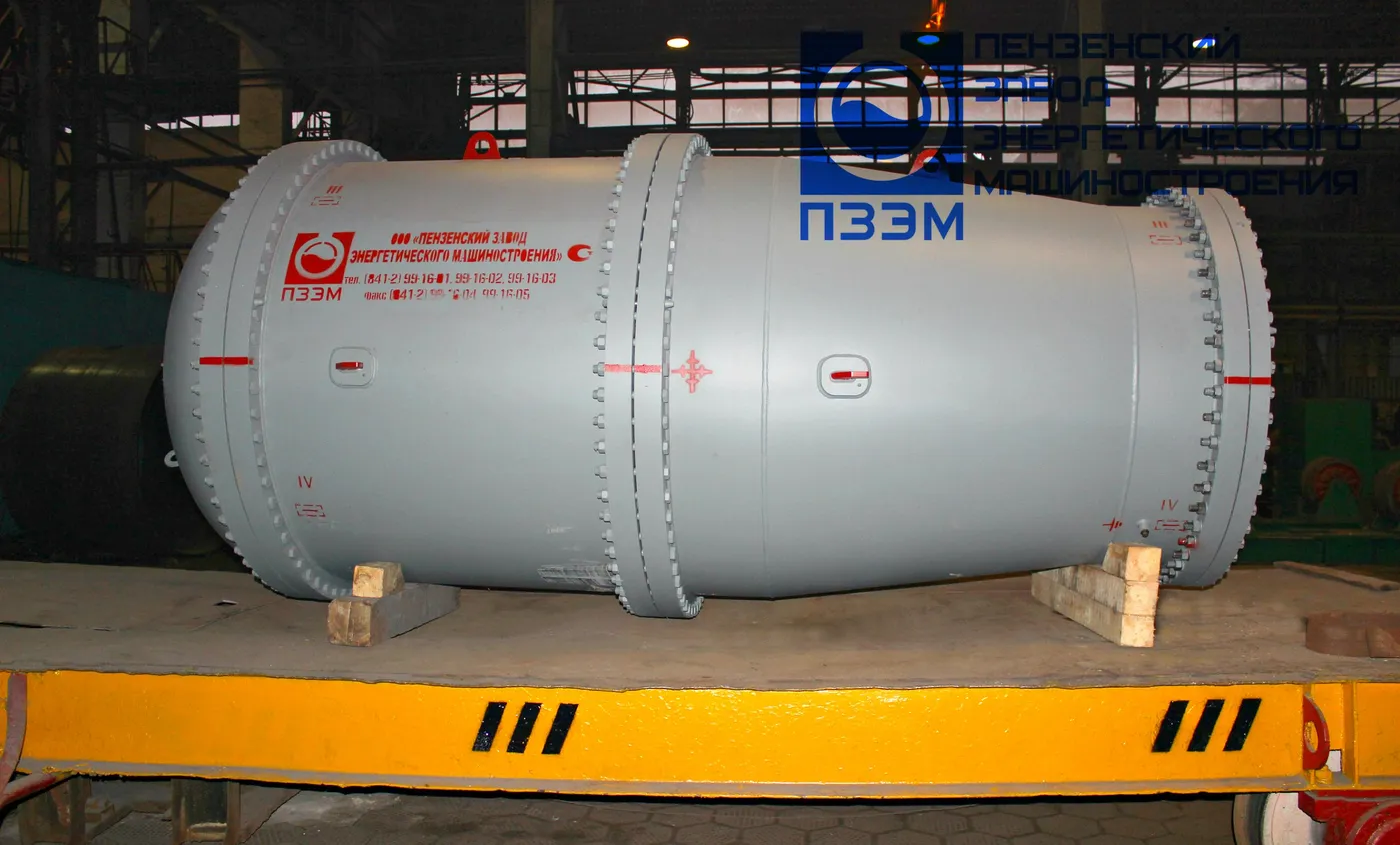

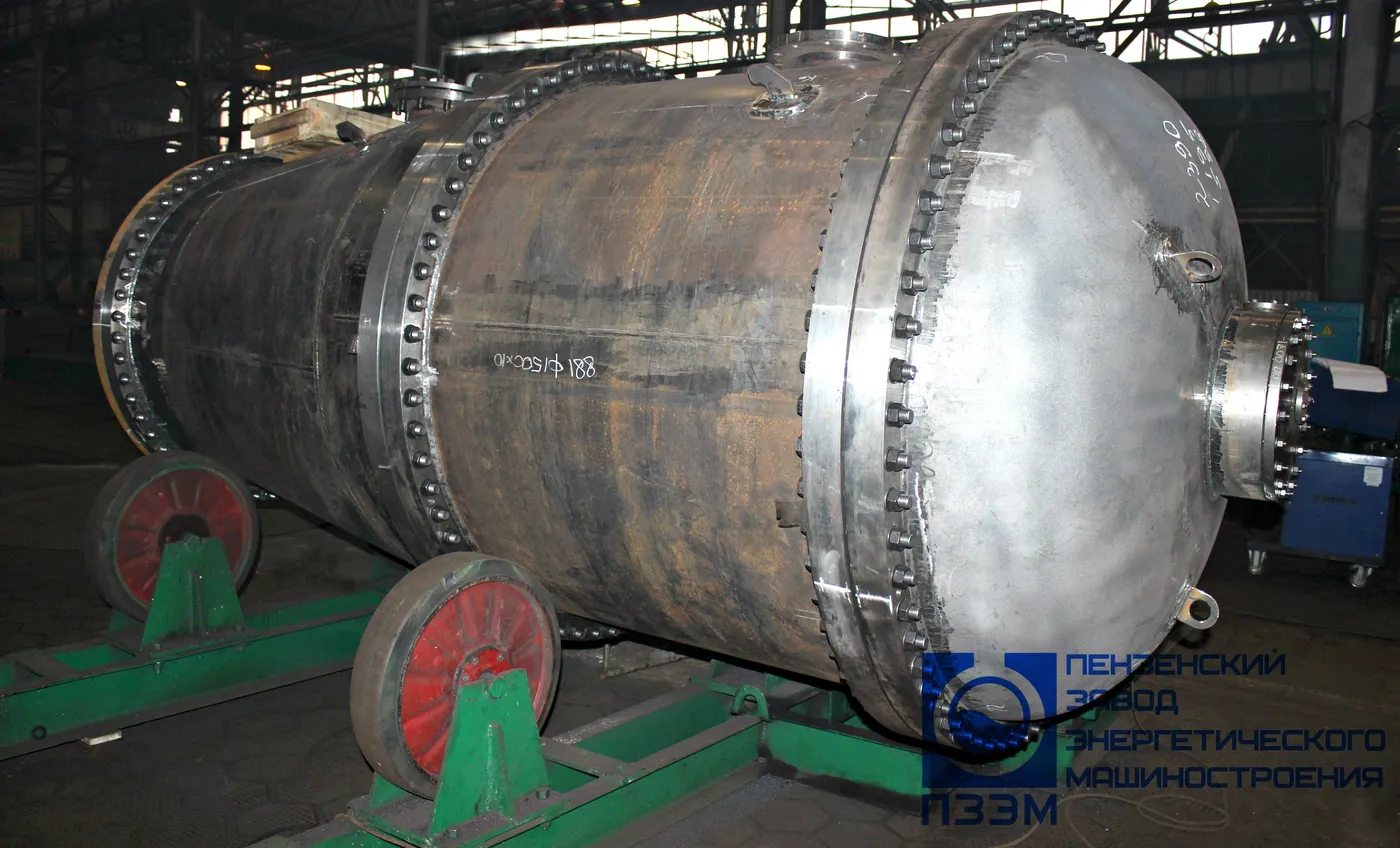

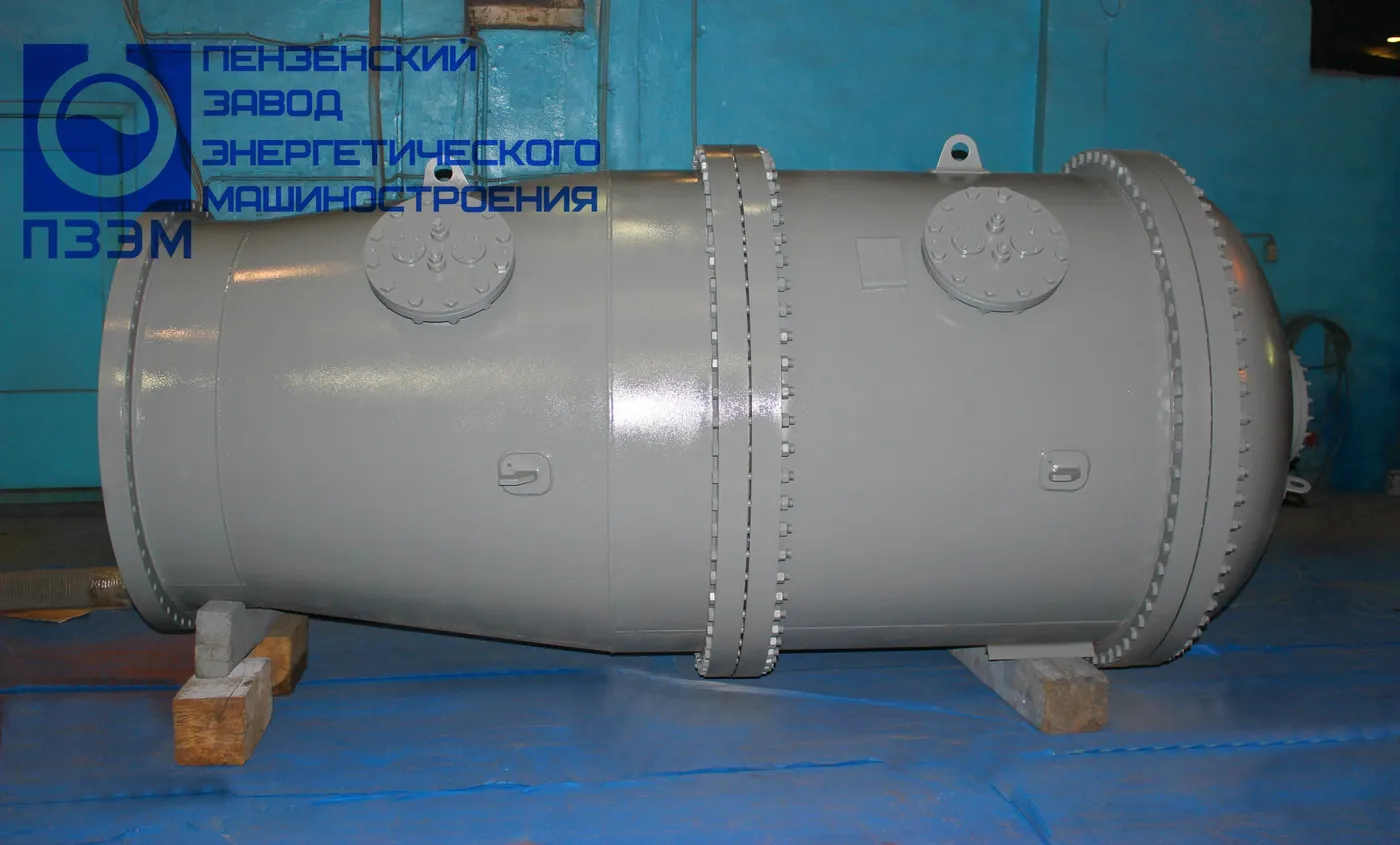

Для крупного института Российской Академии Наук изготовлено 4 сосуда ускорителя электронов ЭЛВ-8 объемом 5,5 м3. Данный сосуд будет использоваться в качестве корпуса электронно лучевой установки ЭЛУ.
Верхнее эллиптическое днище, нижняя крышка и корпус изготовлены из стали 09Г2С, боковые крышки люков из нержавеющей стали 12Х18Н10Т. Толщина стенки 10 мм, днищ - 12 мм, нижней крышки - 70 мм.
Рабочая среда - элегаз SF6.
Расчетное давление - 1,24 МПа, аппарат испытан на герметичность и прочность пробным гидравлическим давлением в 1,6 МПа.
Максимальный диаметр - 1680 мм, минимальный - 1200 мм. Ширина сосуда 1755 мм, высота 3740 мм.

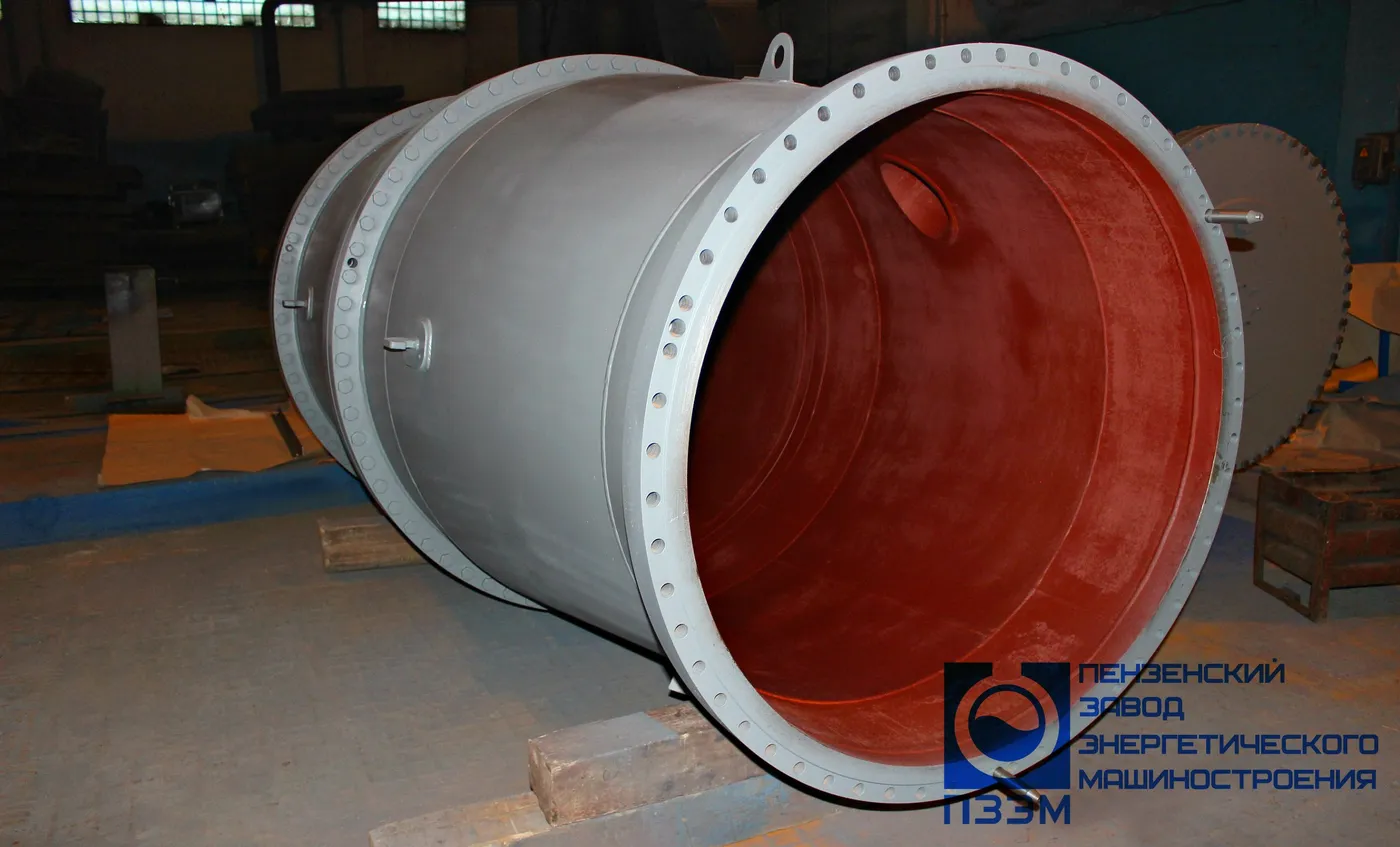

Внешнее покрытие грунт-эмаль ЯрЛисоат 0278, внутреннее - грунт ГФ-021 толщиной 30-40 мкм.
Расчетный срок службы 20 лет.
Характеристики
Вид оборудования: Емкостное оборудование
Оборудование: Аппараты емкостные стальные
Вид стали: Из стали 09Г2С
