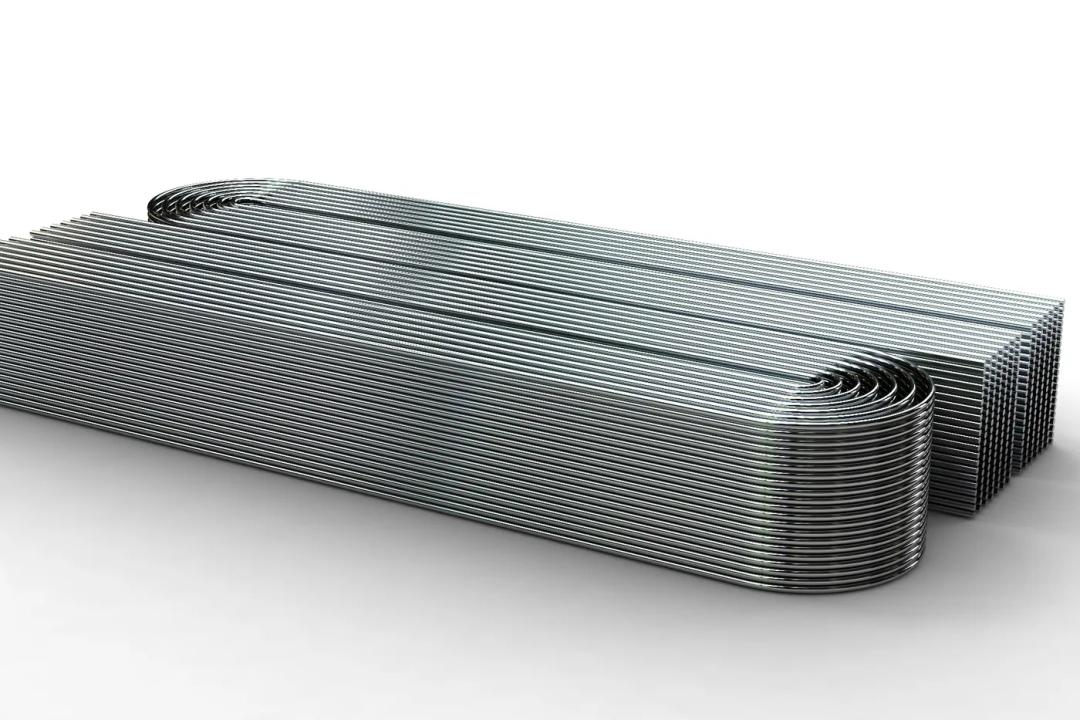

Трубные решетки и перегородки

- Срок изготовления:
- 60-90 дней
- Гарантия:
- от 12 до 36 месяцев
- Доставка:
- По России, в страны СНГ и дальнее зарубежье
Видео с производства
Изготавливаем трубные решётки и перегородки для кожухотрубных теплообменных аппаратов. В решётке закреплены концы теплообменных труб, перегородки соединяются с решёткой и входят в трубный пучок. Решётки и перегородки делаем для новых аппаратов и для замены изношенных при ремонте.
Изготавливаем их для аппаратов с неподвижными трубными решётками, с плавающей головкой и с U-образными трубами. Трубы в решётке крепим развальцовкой или сваркой с последующей развальцовкой — по выбору заказчика.
Решётки и перегородки идут в аппараты химических, нефтехимических, нефтеперерабатывающих и газовых производств и заводов минеральных удобрений. Среди заказчиков — химические и нефтехимические заводы, НПЗ, заводы по производству минеральных удобрений.
| Номинальный наружный диаметр труб, мм | Показатель | Значение, мм | Примечание | Таблица | Страница |
|---|---|---|---|---|---|
| 16 | предельный наружный диаметр трубы, наибольший | 16,10 | не более | D.1 | 37 |
| 20 | 20,10 | ||||
| 25 | 25,10 | ||||
| 38 | 38,15 | ||||
| 57 | 57,25 | ||||
| 16 | предельный наружный диаметр трубы, наименьший | 15,90 | не менее | ||
| 20 | 19,90 | ||||
| 25 | 24,90 | ||||
| 38 | 37,85 | ||||
| 57 | 56,75 | ||||
| 16 | номинальный диаметр трубного отверстия | 16,15 | — | ||
| 20 | 20,15 | — | |||
| 25 | 25,15 | — | |||
| 38 | 38,20 | — | |||
| 57 | 57,35 | — | |||
| 16 | наибольший предельный диаметр трубного отверстия | 16,26 | — | ||
| 20 | 20,28 | — | |||
| 25 | 25,28 | — | |||
| 38 | 38,36 | — | |||
| 57 | 57,54 | — | |||
| 16 | диаметральный зазор, наибольший | 0,36 | — | ||
| 20 | 0,38 | — | |||
| 25 | — | ||||
| 38 | 0,51 | — | |||
| 57 | 0,79 | — | |||
| 16 | диаметральный зазор, наименьший | 0,05 | — | ||
| 20 | — | ||||
| 25 | — | ||||
| 38 | — | ||||
| 57 | 0,10 | — |
| Наружный диаметр труб, мм | Диаметр трубного отверстия, мм | Шаг размещения отверстий, мм | Номинальный размер перемычки, мм | Таблица | Страница |
|---|---|---|---|---|---|
| 16 | 16,15 | 21 | 4,85 | D.2 | 37-38 |
| 20 | 20,15 | 26 | 5,85 | ||
| 25 | 25,15 | 32 | 6,85 | ||
| 38 | 38,20 | 48 | 9,80 | ||
| 57 | 57,35 | 70 | 12,65 |
| Наружный диаметр труб, мм | Толщина трубной решетки, мм | Наименьший предельный размер перемычки, мм | Таблица | Страница |
|---|---|---|---|---|
| 16 | до 20 | 4,1 | D.2 | 37-38 |
| от 21 до 40 | 4,0 | |||
| от 41 до 80 | 3,8 | |||
| от 81 до 120 | 3,6 | |||
| от 121 до 160 | 3,4 | |||
| от 161 до 200 | 3,2 | |||
| от 201 до 300 | 2,7 | |||
| 20 | до 20 | 5,1 | ||
| от 21 до 40 | 5,0 | |||
| от 41 до 80 | 4,9 | |||
| от 81 до 120 | 4,7 | |||
| от 121 до 160 | 4,6 | |||
| от 161 до 200 | 4,4 | |||
| от 201 до 300 | 4,0 | |||
| 25 | до 20 | 6,1 | ||
| от 21 до 40 | 6,0 | |||
| от 41 до 80 | 5,9 | |||
| от 81 до 120 | 5,8 | |||
| от 121 до 160 | 5,7 | |||
| от 161 до 200 | 5,6 | |||
| от 201 до 300 | 5,2 | |||
| 38 | до 20 | 9,1 | ||
| от 21 до 40 | 9,0 | |||
| от 41 до 80 | ||||
| от 81 до 120 | 8,9 | |||
| от 121 до 160 | 8,8 | |||
| от 161 до 200 | 8,7 | |||
| от 201 до 300 | 8,5 | |||
| 57 | до 20 | 11,9 | ||
| от 21 до 40 | ||||
| от 41 до 80 | 11,8 | |||
| от 81 до 120 | ||||
| от 121 до 160 | 11,7 | |||
| от 161 до 200 | ||||
| от 201 до 300 | 11,5 |
| Вид диаметра | Значение, мм |
|---|---|
| наружный | 159 |
| 219 | |
| 273 | |
| 325 | |
| 426 | |
| 530 | |
| 630 | |
| внутренний | 400 |
| 500 | |
| 600 | |
| 700 | |
| 800 | |
| 900 | |
| 1000 | |
| 1100 | |
| 1200 | |
| 1300 | |
| 1400 | |
| 1500 | |
| 1600 | |
| 1800 | |
| 2000 | |
| 3000 | |
| 4000 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Материал | Тип аппарата | Минимальная толщина стенки, мм | Таблица | Страница |
|---|---|---|---|---|---|---|
| 159, 219, 273, 325, 426, 530 | 400, 500 | углеродистая и низколегированная, двухслойная | Н и К | 5 | 1 | 7 |
| П и У | ||||||
| высоколегированная хромоникелевая | Н и К | 3 | ||||
| П и У | ||||||
| 630 | 600 | углеродистая и низколегированная, двухслойная | Н и К | 6 | ||
| П и У | ||||||
| высоколегированная хромоникелевая | Н и К | 4 | ||||
| П и У | ||||||
| задаётся внутренним диаметром | 700, 800 | углеродистая и низколегированная, двухслойная | Н и К | 6 | ||
| П и У | 8 | |||||
| высоколегированная хромоникелевая | Н и К | 4 | ||||
| П и У | 6 | |||||
| 900, 1000 | углеродистая и низколегированная, двухслойная | Н и К | ||||
| П и У | 10 | |||||
| высоколегированная хромоникелевая | Н и К | 6 | ||||
| П и У | 8 | |||||
| 1200 | углеродистая и низколегированная, двухслойная | Н и К | 6 | |||
| П и У | 12 | |||||
| высоколегированная хромоникелевая | Н и К | 6 | ||||
| П и У | 10 | |||||
| 1400 и более | углеродистая и низколегированная, двухслойная | Н и К | 6 | |||
| П и У | 14 | |||||
| высоколегированная хромоникелевая | Н и К | 6 | ||||
| П и У | 12 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Расстояние между перегородками, мм | Минимальная толщина, мм | Таблица | Страница |
|---|---|---|---|---|---|
| 159, 219, 273, 325 | задаётся наружным диаметром | до 300 | 3 | 2 | 7 |
| 301-450 | 5 | ||||
| 451-600 | 6 | ||||
| 601-850 | 8 | ||||
| св. 851 | 10 | ||||
| 426, 530, 630 | 400, 500, 600 | до 300 | 5 | ||
| 301-450 | 6 | ||||
| 451-600 | 8 | ||||
| 601-850 | |||||
| св. 851 | 10 | ||||
| задаётся внутренним диаметром | 700, 800, 900, 1000 | до 300 | 6 | 8 | |
| 301-450 | 8 | ||||
| 451-600 | |||||
| 601-850 | 10 (8) | ||||
| св. 851 | 12 (10) | ||||
| 1200 и более | до 300 | 6 | |||
| 301-450 | 8 | ||||
| 451-600 | 10 (8) | ||||
| 601-850 | |||||
| св. 851 | 12 (10) |
| Наружный диаметр труб, мм | Материал труб | Вид аппарата | Максимальное расстояние, мм | Таблица | Страница |
|---|---|---|---|---|---|
| 16, 20 | сталь | теплообменники и испарители | 700 | 3 | 8 |
| холодильники и конденсаторы | 1000 | ||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | 600 | |||
| холодильники и конденсаторы | 900 | ||||
| 25 | сталь | теплообменники и испарители | 800 | ||
| холодильники и конденсаторы | 1200 | ||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | 700 | |||
| холодильники и конденсаторы | 1000 | ||||
| 38 | сталь | теплообменники и испарители | |||
| холодильники и конденсаторы | 1300 | ||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | 800 | |||
| холодильники и конденсаторы | 1200 | ||||
| 57 | сталь | теплообменники и испарители | 1400 | ||
| холодильники и конденсаторы | |||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | ||||
| холодильники и конденсаторы |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Диаметр перегородки, мм | Таблица | Страница |
|---|---|---|---|---|
| 159, 219, 273, 325, 426, 530, 630 | задаётся наружным диаметром | D - 2Sc - 3 (формула) | 4 | 9 |
| задаётся внутренним диаметром | 400 | 397 | ||
| 500 | 497 | |||
| 600 | 597 | |||
| 700 | 697 | |||
| 800 | 796 | |||
| 900 | 896 | |||
| 1000 | 995 | |||
| 1200 | 1195 | |||
| 1400 | 1395 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Минимальная толщина, мм | Таблица | Страница |
|---|---|---|---|---|
| 325, 426 | 400 | 5 | 5 | 9 |
| 530, 630 | 500, 600 | 8 | ||
| задаётся внутренним диаметром | 700, 800, 900, 1000 | 10 | ||
| 1200-1400 | 12 |
| Наружный диаметр труб, мм | Минимальная толщина стенки, мм | Таблица | Страница |
|---|---|---|---|
| 16 | 1,0 | 6 | 11 |
| 20 | 1,5 | ||
| 25 | |||
| 38 | 2 | ||
| 57 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Максимальное количество заглушаемых труб, шт | Таблица | Страница |
|---|---|---|---|---|
| 159, 219, 273, 325, 426 | 400 | 2 | 7 | 11 |
| 530, 630 | 500, 600, 700 | 3 | ||
| 800, 900 | 4 | |||
| 1000 | 5 | |||
| 1200 | 6 | |||
| 1400 | 8 | |||
| 1600 | 10 | |||
| 2000 | 12 | |||
| 3000 | 18 | |||
| 4000 | 20 |
| Наружный диаметр труб, мм | Шаг размещения отверстий, мм | Таблица | Страница |
|---|---|---|---|
| 16 | 21 | 8 | 12 |
| 20 | 26 | ||
| 25 | 32 | ||
| 38 | 48 | ||
| 57 | 70 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Диаметр стяжек, мм | Минимальное число стяжек, шт | Таблица | Страница |
|---|---|---|---|---|---|
| 159, 273, 325 | задаётся наружным диаметром | 12 | 4 | 9 | 14 |
| 426, 630 | 400, 500, 600, 700 | 6 | |||
| задаётся внутренним диаметром | 800, 900, 1000 | 16 (12)* (12)** | 8 (6)* (8)** | ||
| 1200, 1400 | 16 | 10 |
| Диаметр кожуха внутренний | Размер по рисунку 3 | Значение, мм | Таблица | Страница |
|---|---|---|---|---|
| 800 | A1 | 16 | 10 | 15 |
| A2 | 38 | |||
| 900 | A1 | 16 | ||
| A2 | 44 | |||
| 1000 | A1 | 16 | ||
| A2 | 50 | |||
| 1100 | A1 | 19 | ||
| A2 | 50 | |||
| 1200 | A1 | 22 | ||
| A2 | 50 | |||
| 1300 | A1 | 22 | ||
| A2 | 65 | |||
| 1400 | A1 | 25 | ||
| A2 | 65 | |||
| 1500 | A1 | 25 | ||
| A2 | 75 | |||
| 1600 | A1 | 28 | ||
| A2 | 75 | |||
| 1800 | A1 | 35 | ||
| A2 | 75 | |||
| 2000 | A1 | 40 | ||
| A2 | 80 |
| Таблица | Что нормируется | Условие | Значение | Страница |
|---|---|---|---|---|
| 11 | неперпендикулярность торца фланца штуцера | условный диаметр штуцера 80-100 мм | 2 | 20 |
| условный диаметр штуцера 150-300 мм | 3 | |||
| условный диаметр штуцера 350-800 мм | 5 | |||
| 12 | несовпадение плоскостей под прокладку | диаметр аппарата <= 1200 мм | 0,3 | 22 |
| диаметр аппарата > 1200 мм | 0,4 | |||
| 13 | максимально допустимое утонение стенки трубы при развальцовке | Углеродистая и низколегированная сталь ( 9% хрома) | 8 % | 23 |
| Нержавеющая и высоколегированная сталь | 6 % | |||
| Титановая и упрочненная латунь | 5 % | |||
| Неупрочненная латунь (адмиралтейская бронза) | 8 % |
| Группа | Типы | Конструкция трубного пучка | Старый ТУ на конструкцию и размеры |
|---|---|---|---|
| 1 | ТН, ТК, ХН, ХК, ИН, ИК, КН, КК | неподвижные трубные решётки и компенсатор на кожухе | ТУ 3612-024-00220302-02 |
| 2 | ТП, ХП, ТУ | плавающая головка | ТУ 3612-023-00220302-01 |
| 3 | ТТ | труба в трубе | ТУ 3612-014-00220302-99 |
| 4 | ИП, ИУ | плавающая головка | ТУ 3612-013-00220302-99 |
| 5 | ТСН | по техническому проекту | не назван (технический проект) |
| 6 | ТТЗ | по техническому заданию заказчика | не назван (техническое задание) |
| Код типа | Технологическое назначение | Конструкция трубного пучка | Группа перечня п 1 1 3 | Старый ТУ на конструкцию и размеры | Лист документа |
|---|---|---|---|---|---|
| ТН | теплообменник | неподвижные трубные решётки и компенсатор на кожухе | 1 | ТУ 3612-024-00220302-02 | 8 |
| ТК | |||||
| ХН | холодильник | ||||
| ХК | |||||
| ИН | испаритель | ||||
| ИК | |||||
| КН | конденсатор | ||||
| КК | |||||
| ТП | теплообменник | плавающая головка | 2 | ТУ 3612-023-00220302-01 | |
| ХП | холодильник | ||||
| ТУ | теплообменник | U-образные трубы | |||
| ТТ | аппарат теплообменный | труба в трубе | 3 | ТУ 3612-014-00220302-99 | |
| ИП | испаритель с паровым пространством | плавающая головка | 4 | ТУ 3612-013-00220302-99 | |
| ИУ | U-образные трубы | ||||
| ТСН | теплообменный аппарат специального назначения | по техническому проекту | 5 | не назван (технический проект) | |
| ТТЗ | теплообменный аппарат различного назначения | по техническому заданию заказчика | 6 | не назван (техническое задание) |
| Параметр | Единица | Значение | Примечание |
|---|---|---|---|
| вместимость (внутренний объём) | м3 | от 0,005 до 75 | одно значение на все 16 типов; на тип пределы НЕ заданы |
| давление рабочее | МПа (кгс/см2) | до 16 (160) | одинаково для трубного и межтрубного пространства |
| давление расчётное | — | ||
| температура рабочая максимальная | °C | 700 | — |
| температура рабочая минимальная | минус 60 | — | |
| температура расчётная | 700 | — | |
| температура минимальная допустимая отрицательная | минус 60 | — | |
| расчётный (назначенный) срок службы | лет | до 20 | у ёмкостного ТУ 3615-001 — до 30 лет |
| число циклов нагружения за весь срок службы | — | 1000 | не более |
| группа аппарата по ГОСТ 34347 | от 1 до 5 | — | |
| категория аппарата по ТР ТС 032 | от 1 до 4 | — | |
| группа рабочей среды по ТР ТС 032 | 1 или 2 | — | |
| внутренний диаметр кожуха | мм | ряда НЕТ | в примерах обозначений встречаются 325, 600, 630, 800, 1800; ряд задан ГОСТ 31842-2012: 7 наружных и 17 внутренних |
| Группа параметров | Параметр | Значение трубное пространство | Значение межтрубное пространство | Куда отсылает | Сноска | Лист документа |
|---|---|---|---|---|---|---|
| без группы | Назначение аппарата | проведение теплообмена жидких и газообразных сред, для сжижения и испарения сред | то же | — | * | 9 |
| Группа аппарата по ГОСТ 34347 | от 1 до 5 | от 1 до 5 | — | — | ||
| Категория аппарата по ТР ТС 032 | от 1 до 4 | от 1 до 4 | — | — | ||
| Вместимость (внутренний объем), м3 | от 0,005 до 75 | от 0,005 до 75 | — | — | ||
| Поверхность теплообмена, м2 | в соответствии с КД | в соответствии с КД | КД | — | ||
| Давление, МПа (кгс/см2) | рабочее | до 16 (160) | до 16 (160) | — | — | |
| расчетное | — | — | ||||
| Пробное давление, МПа (кгс/см2) | гидравлическое | в соответствии с ГОСТ 34347 (п. 7.11) | в соответствии с ГОСТ 34347 (п. 7.11) | ГОСТ 34347 п. 7.11 | — | |
| пневматическое | — | |||||
| Температура, °C | рабочая максимальная | 700 | 700 | — | — | |
| рабочая минимальная | минус 60 | минус 60 | — | — | ||
| расчетная | 700 | 700 | — | — | ||
| минимальная допустимая отрицательная | минус 60 | минус 60 | — | — | ||
| Характеристика рабочей среды | группа рабочей среды по ТР ТС 032 | 1 или 2 | 1 или 2 | — | — | 10 |
| наименование рабочей среды и ее состав, % масс | в соответствии с исходными данными | в соответствии с исходными данными | исходные данные | ** | ||
| физическое состояние | газ или жидкость | газ или жидкость | — | — | ||
| класс опасности, ГОСТ 12.1.007 | от 1 до 4 | от 1 до 4 | — | — | ||
| пожароопасность, ГОСТ 12.1.004 | в соответствии с исходными данными | в соответствии с исходными данными | исходные данные | ** | ||
| категория и группа взрывоопасности по ГОСТ 30852.5, ГОСТ 30852.11 | ||||||
| коррозионность (да, нет) | ||||||
| температура максимальная, °C | ||||||
| температура минимальная, °C | ||||||
| без группы | Прибавка для компенсации коррозии (эрозии), мм | в соответствии с КД | в соответствии с КД | КД | — | |
| Материал аппарата (основной) | сталь углеродистая, низколегированная, коррозионно-стойкая | то же | — | *** | ||
| Место установки аппарата (вне помещения, в помещении) | в соответствии с исходными данными | в соответствии с исходными данными | исходные данные | ** | ||
| Климатическое исполнение | в соответствии с КД | в соответствии с КД | КД | — | ||
| Категория помещения по НПБ 105 (СП 12.13130) | в соответствии с исходными данными | в соответствии с исходными данными | исходные данные | ** | ||
| Класс помещения по ПУЭ | ||||||
| Расчетный (назначенный) срок службы, лет | до 20 | до 20 | — | — | ||
| Число циклов нагружения за весь срок службы, не более | 1000 | 1000 | — | — | ||
| Масса пустого аппарата, кг | в соответствии с КД | в соответствии с КД | КД | — | ||
| Габаритные размеры аппарата, мм | диаметр | — | ||||
| длина | — | |||||
| ширина | — | |||||
| высота | — | |||||
| без группы | Габаритность по ГОСТ 9238 | — |
| Маркёр | Текст сноски | К чему относится | Лист документа |
|---|---|---|---|
| * | проведение теплообмена жидких и газообразных сред, для сжижения и испарения сред | задаёт значение строки «Назначение аппарата» | 10 |
| ** | в соответствии с исходными данными | превращает клетку в отсылку к исходным данным; стоит в 9 строках | |
| *** | сталь углеродистая, низколегированная, коррозионно-стойкая | задаёт значение строки «Материал аппарата (основной)» | |
| (без маркёра) | параметры, размеры и характеристики аппарата уточняются в КД | общая оговорка ко всей таблице |
| Схема обозначения | Номер поля | Что означает | Значения и примечание | Лист документа |
|---|---|---|---|---|
| кожухотрубчатый аппарат (10 полей) | 1 | наружный диаметр кожуха, мм | из примеров: 325; 600; 630; 800; 1800; ряда документ не даёт | 4-6 |
| 2 | тип аппарата | ТН; ТК; ХН; ХК; ИН; ИК; КН; КК; ТП; ХП; ТУ; ИП; ИУ; ТСН; ТТЗ | ||
| 3 | ориентация | В — вертикальное; Г — горизонтальное; в примерах 3, 7, 8 поле отсутствует, то есть необязательно | ||
| 4 | условное давление, МПа | из примеров: 1,6; 2,5; у испарителей ДВЕ величины через дефис — в кожухе и в трубах (1,6-2,5) | 4-5 | |
| 5 | материальное исполнение | М1; М8; М10; М11 — расшифровки в документе НЕТ, источник не назван | 4-6 | |
| 6 | наружный диаметр теплообменных труб, мм | из примеров: 20; 25; пишется через дробь после материального исполнения | ||
| 7 | длина труб, м | из примеров: 3; 6; 9 | ||
| 8 | число ходов по трубному пространству | из примеров: 1 (одноходовой); 2 (двухходовой); 4 (четырёхходовой) | ||
| 9 | климатическое исполнение по ГОСТ 15150 | У; ХЛ; УХЛ | ||
| 10 | детали для крепления теплоизоляции | И — с установкой деталей; при отсутствии поле не заполняется | ||
| аппарат «труба в трубе» (7 полей) | 1 | тип аппарата | ТТ — теплообменник «труба в трубе» | 6 |
| 2 | диаметры теплообменной и кожуховой труб d/D, мм | из примера: 89/159 | ||
| 3 | условные давления внутри и снаружи теплообменных труб Рв/Рн, МПа | из примера: 4,0/1,6 | ||
| 4 | длина теплообменных труб, м | из примера: 6 | ||
| 5 | вид поверхности теплообменных труб | Г — гладкие; в схеме кожухотрубчатого аппарата та же буква Г в поле 3 означает «горизонтальное исполнение» | ||
| 6 | материальное исполнение | из примера: М1; расшифровки в документе нет | ||
| 7 | климатическое исполнение по ГОСТ 15150 | из примера: У |
| Номинальный наружный диаметр трубы de, мм | Класс точности соединения | Наибольший de max, мм | Наименьший de min, мм | Номинальный диаметр отверстия dp, мм | Наибольший dp max по H11, мм | Наибольший dp max доп по H12, мм | Зазор наибольший A max, мм | Зазор наибольший допустимый, мм | Зазор наименьший A min, мм |
|---|---|---|---|---|---|---|---|---|---|
| 16 | 1 | 16,10 | 15,90 | 16,15 | 16,26 | – | 0,36 | – | 0,05 |
| 2 | 16,20 | 15,80 | 16,25 | 16,36 | 16,43 | 0,56 | 0,63 | ||
| 3 | 16,30 | 15,70 | 16,35 | 16,46 | 16,53 | 0,76 | 0,83 | ||
| 4 | 16,45 | 15,55 | 16,50 | 16,61 | 16,68 | 1,06 | 1,13 | ||
| 5 | 17,00 | 17,11 | – | 1,56 | – | 0,55 | |||
| 20 | 1 | 20,10 | 19,90 | 20,15 | 20,28 | 0,38 | 0,05 | ||
| 2 | 20,20 | 19,80 | 20,25 | 20,38 | 20,46 | 0,58 | 0,66 | ||
| 3 | 20,30 | 19,70 | 20,35 | 20,48 | 20,56 | 0,78 | 0,86 | ||
| 4 | 20,45 | 19,55 | 20,50 | 20,63 | 20,71 | 1,08 | 1,16 | ||
| 5 | 21,00 | 21,13 | – | 1,58 | – | 0,55 | |||
| 25 | 1 | 25,10 | 24,90 | 25,15 | 25,28 | 0,38 | 0,05 | ||
| 2 | 25,20 | 24,80 | 25,25 | 25,38 | 25,46 | 0,58 | 0,66 | ||
| 3 | 25,30 | 24,70 | 25,35 | 25,48 | 25,56 | 0,78 | 0,86 | ||
| 4 | 25,45 | 24,55 | 25,50 | 25,63 | 25,71 | 1,08 | 1,16 | ||
| 5 | 26,00 | 26,13 | – | 1,58 | – | 0,55 | |||
| 38 | 1 | 38,15 | 37,85 | 38,20 | 38,36 | 0,51 | 0,05 | ||
| 2 | 38,30 | 37,70 | 38,35 | 38,51 | 38,60 | 0,81 | 0,90 | ||
| 3 | 38,40 | 37,60 | 38,45 | 38,61 | 38,70 | 1,01 | 1,10 | ||
| 4 | 38,46 | 37,54 | 38,60 | 38,76 | 38,85 | 1,22 | 1,31 | 0,14 | |
| 5 | 39,20 | 39,36 | – | 1,82 | – | 0,74 | |||
| 57 | 1 | 57,25 | 56,75 | 57,35 | 57,54 | 0,79 | 0,10 | ||
| 2 | 57,46 | 56,54 | 57,55 | 57,74 | 57,85 | 1,20 | 1,31 | 0,09 | |
| 3 | 57,57 | 56,43 | 57,65 | 57,84 | 57,95 | 1,41 | 1,52 | 0,08 | |
| 4 | 57,68 | 56,32 | 57,80 | 57,99 | 58,10 | 1,67 | 1,78 | 0,12 | |
| 5 | 58,60 | 58,79 | – | 2,47 | – | 0,92 |
| Класс точности соединения | Предельное отклонение толщины, % |
|---|---|
| 1 | ±8 |
| 2 | +12,5 / -10 |
| 3 | ±12,5 |
| 4 | ±15 |
| 5 |
| Номинальный наружный диаметр трубы de, мм | Класс точности соединения | Шаг размещения отверстий t, мм | Диаметр трубного отверстия dp, мм | Номинальный размер перемычки m, мм | M min при H до 20 | M min при H от 21 до 40 | M min при H от 41 до 80 | M min при H от 81 до 120 | M min при H от 121 до 160 | M min при H от 161 до 200 | M min при H от 201 до 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 1 | 21 | 16,15 | 4,85 | 4,1 | 4,0 | 3,8 | 3,6 | 3,4 | 3,2 | 2,7 |
| 2 | 16,25 | 4,75 | 4,0 | 3,9 | 3,6 | 3,4 | 3,2 | 3,0 | 2,5 | ||
| 3 | 16,35 | 4,65 | 3,9 | 3,8 | 3,5 | 3,3 | 3,1 | 2,9 | 2,4 | ||
| 4 | 16,50 | 4,50 | 3,7 | 3,6 | 3,4 | 3,2 | 3,0 | 2,8 | 2,3 | ||
| 5 | 17,00 | 4,00 | 3,2 | 3,1 | 2,9 | 2,7 | 2,5 | 2,3 | 1,8 | ||
| 20 | 1 | 26 | 20,15 | 5,85 | 5,1 | 5,0 | 4,9 | 4,7 | 4,6 | 4,4 | 4,0 |
| 2 | 20,25 | 5,75 | 5,0 | 4,9 | 4,7 | 4,5 | 4,4 | 4,2 | 3,8 | ||
| 3 | 20,35 | 5,65 | 4,8 | 4,8 | 4,6 | 4,4 | 4,3 | 4,1 | 3,7 | ||
| 4 | 20,50 | 5,50 | 4,7 | 4,6 | 4,5 | 4,3 | 4,1 | 4,0 | 3,6 | ||
| 5 | 21,00 | 5,00 | 4,2 | 4,1 | 3,9 | 3,7 | 3,5 | 3,3 | 3,0 | ||
| 25 | 1 | 32 | 25,15 | 6,85 | 6,1 | 6,0 | 5,9 | 5,8 | 5,7 | 5,6 | 5,2 |
| 2 | 25,25 | 6,75 | 6,0 | 5,9 | 5,8 | 5,6 | 5,5 | 5,4 | 5,0 | ||
| 3 | 25,35 | 6,65 | 5,8 | 5,8 | 5,7 | 5,5 | 5,4 | 5,3 | 4,9 | ||
| 4 | 25,50 | 6,50 | 5,7 | 5,6 | 5,5 | 5,4 | 5,3 | 5,1 | 4,8 | ||
| 5 | 26,00 | 6,00 | 5,2 | 5,1 | 5,0 | 4,9 | 4,8 | 4,7 | 4,3 | ||
| 38 | 1 | 48 | 38,20 | 9,80 | 9,1 | 9,0 | 9,0 | 8,9 | 8,8 | 8,7 | 8,5 |
| 2 | 38,35 | 9,65 | 8,8 | 8,8 | 8,7 | 8,6 | 8,5 | 8,5 | 8,2 | ||
| 3 | 38,45 | 9,55 | 8,7 | 8,7 | 8,6 | 8,5 | 8,4 | 8,4 | 8,1 | ||
| 4 | 38,60 | 9,40 | 8,6 | 8,5 | 8,5 | 8,4 | 8,3 | 8,2 | 8,0 | ||
| 5 | 39,20 | 8,80 | 8,0 | 7,9 | 7,9 | 7,8 | 7,8 | 7,7 | 7,5 | ||
| 57 | 1 | 70 | 57,35 | 12,65 | 11,9 | 11,9 | 11,8 | 11,8 | 11,7 | 11,7 | 11,5 |
| 2 | 57,55 | 12,45 | 11,6 | 11,6 | 11,5 | 11,5 | 11,4 | 11,4 | 11,2 | ||
| 3 | 57,65 | 12,35 | 11,5 | 11,5 | 11,4 | 11,4 | 11,3 | 11,3 | 11,1 | ||
| 4 | 57,80 | 12,20 | 11,4 | 11,3 | 11,3 | 11,2 | 11,2 | 11,1 | 11,0 | ||
| 5 | 58,60 | 11,40 | 10,6 | 10,5 | 10,5 | 10,4 | 10,4 | 10,3 | 10,2 |
| Наружный диаметр труб de, мм | P1 P4 P5 длина развальцовки l, мм | P1 P4 P5 толщина решетки H не менее, мм | P1 P2 P5 наименьшая толщина решетки H min, мм | P1 P2 P5 наименьшая длина развальцовки, мм | P3 длина развальцовки l, мм | P3 толщина решетки H не менее, мм |
|---|---|---|---|---|---|---|
| 16; 20 | 19 | 24 | 19 | 11 | 20 | 31 |
| 25; 38 | 26 | 31 | 20 | 15 | 24 | 35 |
| 57 | 42 | 47 | 23 | 36 | 47 |
Изготавливается по
| Документ | Название |
|---|---|
| ГОСТ 31842-2012 | Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования |
| ГОСТ Р 55601-2013 | Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решётках. Общие технические требования |
| ТУ 3612-001-85873787-2020 | Аппараты теплообменные. Технические условия |
Подтверждение соответствия
- ИнтерГазСерт Аппараты теплообменныеОткрыть
- Сертификат ИнтерГазСерт — аппараты теплообменные (ТУ 3612-001)Открыть
- АТК 24.218.06-90 — Штуцера для сосудов и аппаратов стальных сварных. Типы, основные параметры, размеры и общие технические требования
- АТК 26-18-5-93 — Заглушки поворотные стальные для фланцев арматуры. Конструкция, размеры и технические требования
- ГОСТ 13716-73 — Устройства строповые для сосудов и аппаратов. Технические условия
- ГОСТ 14114-85 — Устройства строповые для сосудов и аппаратов. Штуцера монтажные. Конструкция и размеры
- ГОСТ 14771-76 — Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
- ГОСТ 15180-86 — Прокладки плоские эластичные. Основные параметры и размеры
- ГОСТ 17314-81 — Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования
- ГОСТ 17375-2001 — Отводы крутоизогнутые типа 3D. Детали трубопроводов бесшовные приварные
- ГОСТ 17376-2001 — Тройники и переходы. Детали трубопроводов бесшовные приварные
- ГОСТ 17378-2001 — Тройники и переходы. Детали трубопроводов бесшовные приварные
- ГОСТ 17379-2001 — Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Заглушки эллиптические. Конструкция
- ГОСТ 19281-2025 — Прокат повышенной прочности. Общие технические условия
- ГОСТ 19903-2015 — Прокат листовой горячекатаный. Сортамент
- ГОСТ 22727-88 — Прокат листовой. Методы ультразвукового контроля
- ГОСТ 24507-80 — Контроль неразрушающий. Поковки из чёрных и цветных металлов. Методы ультразвуковой дефектоскопии
- ГОСТ 25054-81 — Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия
- ГОСТ 28759.2-2022 — Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры
- ГОСТ 28759.3-2022 — Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры
- ГОСТ 28759.4-2022 — Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры
- ГОСТ 28759.6-2022 — Фланцы сосудов и аппаратов. Прокладки из неметаллических материалов
- ГОСТ 28759.8-2022 — Фланцы сосудов и аппаратов. Прокладки спирально-навитые
- ГОСТ 33259-2015 — Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования
- ГОСТ 34785-2021 — Заглушки фланцевые стальные для арматуры, соединительных частей и трубопроводов. Конструкция, размеры и общие технические требования
- ГОСТ 35087-2024 — Двутавры стальные горячекатаные. Технические условия (с Поправками)
- ГОСТ 5520-2017 — Прокат толстолистовой из нелегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия
- ГОСТ 5632-2014 — Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
- ГОСТ 6533-78 — Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов
- ГОСТ 7350-77 — Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия
- ГОСТ 8240-97 — Швеллеры стальные горячекатаные. Сортамент (с Изменением N 1, с Поправками)
- ГОСТ 8479-70 — Поковки из конструкционной углеродистой и легированной стали. Общие технические условия
- ГОСТ 8509-93 — Уголки стальные горячекатаные равнополочные. Сортамент
- ГОСТ 8510-86 — Уголки стальные горячекатаные неравнополочные. Сортамент (с Изменением N 1)
- ГОСТ 8731-2025 — Трубы стальные бесшовные горячедеформированные. Технические условия
- ГОСТ 8732-2025 — Трубы стальные бесшовные горячедеформированные. Сортамент
- ГОСТ 8733-74 — Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические условия
- ГОСТ 8734-75 — Трубы стальные бесшовные холоднодеформированные. Сортамент
- ГОСТ 9567-75 — Трубы стальные прецизионные. Сортамент
- ГОСТ 9940-81 — Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия
- ГОСТ 9941-2022 — Трубы бесшовные холоднодеформированные из коррозионно-стойких высоколегированных сталей. Технические условия
- ГОСТ Р 52376-2005 — Прокладки спирально-навитые термостойкие. Типы. Основные размеры
- ГОСТ Р 71632-2024 — Опоры горизонтальных сосудов и аппаратов
- ОСТ 26.260.454-99 — Прокладки спирально-навитые. Типы и размеры. Общие технические требования
- ОСТ 26.260.758-2003 — Конструкции металлические. Общие технические требования
- ТУ 3612-005-00220302-98 — Аппараты теплообменные кожухотрубчатые специального назначения. Испарители термосифонные
- ТУ 3612-007-00220302-99 — Аппараты теплообменные кожухотрубчатые специального назначения. Конденсаторы вакуумные
- ГОСТ 34347-2017 — Сосуды и аппараты стальные. Общие технические условия
- Приказ Ростехнадзора № 536 — Федеральные нормы и правила «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением»
- ТР ТС 010/2011 — Технический регламент Таможенного союза «О безопасности машин и оборудования»
- ТР ТС 032/2013 — Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением»
Оборудование декларировано и сертифицировано по ТР ТС 032 и ТР ТС 010; системы менеджмента — ISO 9001 (качество), ISO 45001 (охрана труда), ИнтерГазСерт; технологии сварки аттестованы НАКС. Все документы
Преимущества работы с ПЗЭМ
Собственные производственные площади
Сертификаты «ИНТЕРГАЗСЕРТ» ПАО «Газпром», ИНТИ
Комплексные поставки оборудования
Работаем с крупными проектами (НПЗ, ГРЭС, АЭС, ГЭС и др.)
Гарантия до 36 месяцев
Конструкция
Узлы соединения решётки с кожухом и с фланцами, перегородки с решёткой выполняем по конструкции вашего аппарата.
Требования к узлам — ГОСТ 34347-2017
3.1.4 Сосуды, транспортируемые в собранном виде, а также транспортируемые части должны иметь строповые устройства (захватные приспособления) для проведения погрузочно-разгрузочных работ, подъема, перемещения и установки сосудов в проектное положение. Допускается использовать технологические штуцера, горловины, уступы, бурты и другие конструктивные элементы сосудов при подтверждении расчетом на прочность. Конструкция, места расположения строповых устройств и конструктивных элементов для строповки, их количество, схема строповки сосудов и их транспортируемых частей должны быть указаны в технической документации.
3.2.1 В сосудах применяют днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные, плоские, присоединяемые на болтах.
3.3.1 Сосуды должны быть снабжены люками или смотровыми лючками, обеспечивающими осмотр, очистку, безопасность работ по защите от коррозии, монтаж и демонтаж разборных внутренних устройств, ремонт и контроль сосудов. Количество люков и лючков определяет разработчик сосуда. Люки и лючки необходимо располагать в доступных для пользования местах.
3.3.2 Сосуды с внутренним диаметром более 800 мм должны иметь люки. Внутренний диаметр люка круглой формы у сосудов, устанавливаемых на открытом воздухе, должен быть не менее 450 мм, а у сосудов, располагаемых в помещении, - не менее 400 мм. Размер люков овальной формы по наименьшей и наибольшей осям должен быть не менее 325×400 мм. Внутренний диаметр люка у сосудов, не имеющих корпусных фланцевых разъемов и подлежащих внутренней антикоррозионной защите неметаллическими материалами, должен быть не менее 800 мм. Допускается проектировать сосуды без люков:
- сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, не вызывающими коррозии и накипи, независимо от их диаметра, при этом следует предусмотреть необходимое количество смотровых лючков;
- сосуды с приварными рубашками и кожухотрубчатые теплообменные аппараты независимо от их диаметра;
- сосуды, имеющие съемные днища или крышки, а также обеспечивающие возможность проведения внутреннего осмотра без демонтажа трубопровода горловины или штуцера.
3.3.3 Сосуды с внутренним диаметром не более 800 мм должны иметь круглый или овальный лючок. Размер лючка по наименьшей оси должен быть не менее 80 мм.
3.3.4 Каждый сосуд должен иметь бобышки или штуцера для наполнения водой и слива, удаления воздуха при гидравлическом испытании. Для этой цели допускается использовать технологические бобышки и штуцера. Штуцера и бобышки на вертикальных сосудах должны быть расположены с учетом возможности проведения гидравлического испытания как в вертикальном, так и в горизонтальном положениях.
3.3.5 Для крышек люков массой более 20 кг должны быть предусмотрены приспособления для облегчения их открывания и закрывания.
3.3.6 Шарнирно-откидные или вставные болты, закладываемые в прорези, хомуты и другие зажимные приспособления люков, крышек и фланцев, должны быть предохранены от сдвига или ослабления.
3.4.1 Расположение отверстий в эллиптических и полусферических днищах не регламентируется. Расположение отверстий на торосферических днищах допускается в пределах центрального сферического сегмента. При этом расстояние от наружной кромки отверстия до центра днища, измеряемое по хорде, должно быть не более 0,4 наружного диаметра днища.
3.4.2 Отверстия для люков, лючков и штуцеров в сосудах 1, 2, 3, 4-й групп должны быть расположены, как правило, вне сварных швов. Допускается расположение отверстий на продольных и кольцевых швах цилиндрических и конических обечаек, выпуклых днищ без ограничения диаметра отверстий при условии 100%-ной проверки сварных швов радиографическим или ультразвуковым методом, если нет других указаний в технической документации.
3.5.1 Цилиндрические и конические опоры из углеродистых и низколегированных сталей допускается применять для сосудов из коррозионно-стойкой стали при условии, что приварку опоры к сосуду проводят с использованием промежуточной обечайки из коррозионно-стойкой стали. Приварку опор-стоек, опор-лап, цапф, монтажных штуцеров и других несущих устройств из углеродистой и низколегированной сталей к корпусу сосуда из коррозионно-стойкой стали следует выполнять с использованием подкладных пластин из материала того же класса, что и материал корпуса.
3.5.2 Для горизонтальных сосудов угол охвата седловой опоры, как правило, должен быть не менее 120°.
3.5.3 При наличии температурных расширений в продольном направлении в горизонтальных сосудах необходимо выполнять неподвижной лишь одну седловую опору, остальные опоры - подвижными. Указание об этом должно содержаться в технической документации.
3.5.4 Седловые опоры теплообменных аппаратов с извлекаемыми трубными пучками должны выдерживать продольную силу, эквивалентную 1,5 массы трубного пучка теплообменника.
5.5.1 Патрубки штуцеров и люков допускается изготовлять вальцованными из листового проката, труб и поковок. Патрубки штуцеров и люков допускается изготовлять из сортового проката с наружным диаметром не более 160 мм, толщиной не более 40 мм, длиной до 200 мм включительно. Заготовки для штуцеров и люков должны быть в термически обработанном состоянии и должны подвергаться радиографическому или ультразвуковому контролю по всему объему. Необходимость термической обработки заготовок, изготовленных из листового проката вальцовкой и сваркой, определяется согласно 5.11.1.
5.5.2 Патрубки штуцеров и люков сосудов из двухслойных сталей могут быть изготовлены:
- из двухслойной стали той же марки или того же класса;
- с коррозионно-стойкой наплавкой внутренней поверхности патрубка;
- с применением облицовочных гильз.
Толщина наплавленного слоя после механической обработки должна быть не менее 3 мм и не менее 6 мм при наличии требований по межкристаллитной коррозии и указана в технической документации. Толщина облицовки должна быть не менее 3 мм. Для сред, не вызывающих коррозионное растрескивание, штуцера сосудов из двухслойной стали с основным слоем из углеродистой или марганцево-кремнистой стали и плакирующим слоем из хромистой коррозионно-стойкой стали или хромоникелевой аустенитной стали допускается изготовлять из хромоникелевой аустенитной стали при номинальном диаметре штуцера не более 100 мм, расчетной температуре не более 400°C. Использование штуцеров с номинальным диаметром не более 100 мм, расчетной температурой более 400°C допускается при условии подтверждения статической и малоцикловой прочности узлов врезки расчетом с учетом стесненности температурных деформаций в соответствии с ГОСТ 34233.1 (пункт 8.10) и ГОСТ 34233.6.
5.5.3 Торцы штуцеров сосудов и люков из двухслойной стали и швы приварки их к корпусу должны быть защищены от корродирующего действия среды наплавкой или накладкой. Толщина наплавленного слоя должна быть не менее указанной в 5.5.2. Толщина накладок должна быть не менее 3 мм.
5.5.4 При установке штуцеров и люков:
- позиционное отклонение (в радиусном измерении) осей штуцеров и люков на днищах допускается не более ±10 мм;
- отклонения диаметров отверстий под штуцера и люки должны быть в пределах зазоров, допустимых для сварных соединений по конструкторской документации;
- оси отверстий для болтов и шпилек фланцев не должны совпадать с главными осями сосудов и должны быть расположены симметрично относительно этих осей, при этом отклонение от симметричности допускается не более ±5°;
- отклонение по высоте (вылету) штуцеров допускается не более ±5 мм.
Узлы и стандарты на них
- Днища — ГОСТ 6533-78
- Фланцы — АТК 26-18-5-93, ГОСТ 28759.2-2022, ГОСТ 28759.3-2022, ГОСТ 28759.4-2022, ГОСТ 28759.6-2022, ГОСТ 28759.8-2022, ГОСТ 33259-2015, ГОСТ 34785-2021
- Прокладки — ГОСТ 15180-86, ГОСТ Р 52376-2005, ОСТ 26.260.454-99
- Опоры — ГОСТ Р 71632-2024
- Штуцера — АТК 24.218.06-90, ГОСТ 14114-85
- Заглушки — ГОСТ 17379-2001
- Строповые устройства — ГОСТ 13716-73
- Детали трубопроводов — ГОСТ 17375-2001, ГОСТ 17376-2001, ГОСТ 17378-2001
- Прочие узлы — ГОСТ 14771-76, ГОСТ 17314-81, ГОСТ 22727-88, ГОСТ 24507-80, ГОСТ 35087-2024, ГОСТ 8240-97, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8731-2025, ГОСТ 8732-2025, ГОСТ 8733-74, ГОСТ 8734-75, ГОСТ 9567-75, ГОСТ 9940-81, ГОСТ 9941-2022, ТУ 3612-005-00220302-98, ТУ 3612-007-00220302-99
Сертификация и надзор
| Категория | Среда | Вместимость, м³ | P·V, МПа·м³ | Давление, МПа |
|---|---|---|---|---|
| 1-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,0025 до 0,005 включительно | свыше 0,05 |
| 2-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,005 до 0,02 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 20 до 100 включительно |
| 3-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,02 до 0,1 включительно | свыше 0,05 |
| 4-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 |
| 4-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,1 | свыше 0,05 |
| 1-я | газы и пары, группа 2 | свыше 0,001 до 0,4 включительно | свыше 0,005 до 0,02 включительно | свыше 0,05 до 20 включительно |
| 2-я | газы и пары, группа 2 | свыше 0,001 до 2 включительно | свыше 0,02 до 0,1 включительно | свыше 0,05 до 100 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 до 300 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,001 до 0,75 включительно | свыше 0,1 до 0,3 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 2 | свыше 0,75 | свыше 0,1 | свыше 0,05 до 0,4 включительно |
| 4-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 300 |
| 4-я | газы и пары, группа 2 | свыше 0,001 | свыше 0,3 | свыше 0,4 |
| 1-я | жидкости, группа 1 | свыше 0,02 | свыше 0,02 | свыше 0,05 до 1 включительно |
| 2-я | жидкости, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 50 |
| 2-я | жидкости, группа 1 | свыше 0,001 | свыше 0,02 | свыше 1 до 50 включительно |
| 3-я | жидкости, группа 1 | свыше 0,001 | не нормируется | свыше 50 |
| 1-я | жидкости, группа 2 | свыше 0,0001 до 0,01 включительно | не нормируется | свыше 100 |
| 1-я | жидкости, группа 2 | свыше 0,02 | свыше 1 | свыше 1 до 50 включительно |
| 2-я | жидкости, группа 2 | свыше 0,01 | свыше 1 | свыше 50 |
| Что задано | Значение | Пункт |
|---|---|---|
| избыточное давление рабочей среды | более 0,07 МПа (пар, газ в газообразном, сжиженном состоянии) | п.2 |
| температура воды | более 115 °C (вода) | п.2 б |
| температура иных жидкостей | превышает температуру кипения при избыточном давлении 0,07 МПа (иные жидкости) | п.2 в |
| объём парового и водяного пространства котла | 0,001 и менее м3 (и произведение рабочего давления на объём не более 0,002 МПа·м3) | п.5 в |
| вместимость электрокотла | не более 0,025 м3 | п.5 г |
| вместимость сосуда для научно-экспериментальных целей | не более 0,025 м3 (независимо от давления) | п.5 е |
| вместимость сосуда | не более 0,025 м3 (И произведение рабочего давления на вместимость не более 0,02 МПа·м3) | п.5 ж |
| внутренний диаметр труб, из которых состоит сосуд без коллекторов | не более 150 мм | п.5 п |
| наружный диаметр трубопровода пара и горячей воды категорий IIэ, IIIэ, IVэ | менее 76 мм | п.5 т |
| наружный диаметр трубопровода пара и горячей воды категории Iэ | менее 51 мм | п.5 у |
| сосуды и трубопроводы под вакуумом | — | п.5 и |
| внутренний диаметр труб, соединяющих корпуса, при котором группа сосудов считается ОДНИМ сосудом | более 100 мм (из общего объёма исключают объём футеровки, труб и внутренних устройств) | п.5, абзац после подпункта е |
| Вместимость, м³ | Давление, МПа | P·V | Категория ТР ТС 032 | ФНП № 536 | Регулируется |
|---|---|---|---|---|---|
| 0.002 | 0.06 | 0.00012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.07 | 0.00014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.08 | 0.00016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.1 | 0.0002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.5 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 2 | 0.004 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 16 | 0.032 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 0.06 | 0.0003 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.07 | 0.00035 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.08 | 0.0004 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.1 | 0.0005 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.5 | 0.0025 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 1 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 2 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 16 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 0.06 | 0.0006 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.07 | 0.0007 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.08 | 0.0008 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.1 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.5 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 1 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 2 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 16 | 0.16 | 4-я | в области действия ФНП 536 | оба |
| 0.02 | 0.06 | 0.0012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.07 | 0.0014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.08 | 0.0016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 1 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 2 | 0.04 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 5 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 16 | 0.32 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 0.06 | 0.0015 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.07 | 0.00175 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.08 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.025 | 0.1 | 0.0025 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 0.5 | 0.0125 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 1 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 2 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 5 | 0.125 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 16 | 0.4 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 0.06 | 0.003 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.07 | 0.0035 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.08 | 0.004 | 1-я | в области действия ФНП 536 | оба |
| 0.05 | 0.1 | 0.005 | 2-я | в области действия ФНП 536 | оба |
| 0.05 | 0.5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 1 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 2 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 5 | 0.25 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 16 | 0.8 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 0.06 | 0.006 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.07 | 0.007 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.08 | 0.008 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.1 | 0.01 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 2 | 0.2 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 16 | 1.6 | 4-я | в области действия ФНП 536 | оба |
| 1 | 0.06 | 0.06 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.07 | 0.07 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.08 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 1 | 1 | 4-я | в области действия ФНП 536 | оба |
| 1 | 2 | 2 | 4-я | в области действия ФНП 536 | оба |
| 1 | 5 | 5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 16 | 16 | 4-я | в области действия ФНП 536 | оба |
Расчёт и формирование изделия
Для изготовления сообщите тип аппарата, диаметр кожуха, наружный диаметр труб, число ходов по трубам и материал. Способ крепления труб — развальцовка или сварка с развальцовкой — укажите при заказе.
Опросный лист по ТУ 3612-001-85873787-2020 · 50 полей
- Шапка — 4
- 1. Расчетные и рабочие условия — 8
- 2. Характеристика рабочей среды — 10
- 3. Конструктивные требования — 11
- 4. Характеристика места установки аппарата — 7
- 5. Требования надежности — 2
- 6. Справочные сведения — 1
- Таблица штуцеров — 4
- Графическое поле — 1
- Примечания — 1
- Подписи — 1
Контроль качества
Испытания · ГОСТ 31842-2012
| Таблица | Тип аппарата | Этап | Содержание этапа | Страница |
|---|---|---|---|---|
| 14 | У | 1 | Испытание распределительной камеры в сборе с трубным пучком (без корпуса) и испытательным кольцом пробным давлением трубного пространства | 24-25 |
| П | Испытание корпуса (без распределительной камеры, крышки плавающей головки и крышки корпуса) в сборе с двумя испытательными кольцами пробным давлением межтрубного пространства | |||
| У | 2 | Испытание корпуса в сборе с трубным пучком (без распределительной камеры) и испытательным кольцом пробным давлением межтрубного пространства | ||
| П | Испытание распределительной камеры в сборе с трубным пучком, узлом плавающей головки (без корпуса и крышки корпуса) и испытательным кольцом пробным давлением трубного пространства | |||
| У | 3 | Испытание фланцевых соединений на герметичность (аппарат в сборе) пробным давлением трубного и межтрубного пространств одновременно | ||
| П | ||||
| 16 | ИУ | 1 | Испытание распределительной камеры в сборе с трубным пучком (без корпуса) и испытательным кольцом пробным давлением трубного пространства | 25-26 |
| ИП | Испытание корпуса (без распределительной камеры, крышки плавающей головки) в сборе с испытательным кольцом пробным давлением межтрубного пространства | |||
| ИУ | 2 | Испытание корпуса в сборе с трубным пучком (без распределительной камеры) и испытательным кольцом пробным давлением межтрубного пространства | ||
| ИП | Испытание распределительной камеры в сборе с трубным пучком, узлом плавающей головки (без корпуса) и испытательным кольцом пробным давлением трубного пространства | |||
| ИУ | 3 | Испытание фланцевых соединений на герметичность (аппарат в сборе) пробным давлением трубного и межтрубного пространств одновременно | ||
| ИП | ||||
| 15 | Н и К | 1 | Испытание межтрубного пространства (без распределительной камеры и крышки корпуса) пробным давлением межтрубного пространства | 25 |
| 2 | Испытание трубного пространства (аппарат в сборе) пробным давлением трубного пространства | |||
| 17 | ПК | 1 | Трубный пучок в сборе с корпусом с двумя испытательными кольцами без распределительной камеры, крышки корпуса, крышки плавающей головки пробным давлением, равным максимально допустимому перепаду давления между межтрубным и трубным пространствами | 26 |
| 2 | Трубный пучок в сборе с распределительной камерой, плавающей головкой и корпусом без крышки корпуса пробным давлением, равным максимально допустимому перепаду давления между межтрубным и трубным пространствами | |||
| 3 | Аппарат в сборе при одновременной подаче пробного давления в трубное и межтрубное пространства соответственно при соблюдении указанного в технической документации максимально допустимого перепада давления между трубным и межтрубным пространствами |
Справочная информация
Изготавливаем трубные решётки и перегородки для кожухотрубных теплообменных аппаратов. В решётке закреплены концы теплообменных труб, перегородки соединяются с решёткой и входят в трубный пучок.
Узлы соединения решётки с кожухом и с фланцами, перегородки с решёткой выполняем по конструкции вашего аппарата.
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.
Оставить заявку на оборудование
