Бак ВЭЭ 2-3 объемом 2 м³ (1715П)
Бак ВЭЭ 2-3 вместимостью 2 м³. Вертикальное исполнение, основной материал — сталь 09Г2С. Заказ 2026 года.
Емкости под давлением
Сосуды под давлением — стальные емкостные аппараты для воды, реагентов, аммиака, этиленгликоля, одоранта и CO₂, а также емкости под вакуум.
- Срок изготовления:
- 45-60 дней
- Гарантия:
- от 12 до 36 месяцев
- Доставка:
- По России, в страны СНГ и дальнее зарубежье
По конструкции
По назначению
Сертификация и надзор
20условий для сосудов в ТР ТС 032/2013
2формы оценки соответствия
9схем оценки соответствия
12порогов поднадзорности по ФНП № 536
Реализованные проекты
Смотреть проект
Ресивер воздушный Р-4 объемом 4 м³ (1676П)
О проекте: Компания ООО «ТД ПЗЭМ» изготовила и поставила воздушный ресивер Р-4 (воздухосборник) для эксплуатации в составе пневматической системы предприятия. Оборудование предназначено для накопления и хранения сжатого воздуха с последующим выравниванием давления в системе. Применение воздушного ресивера позволяет снизить нагрузку на компрессорное оборудование, уменьшить пульсации давления и обеспечить стабильную работу пневмосистемы. Ресивер выполнен в цилиндрическом исполнении из стали 09Г2С-15 и рассчитан на эксплуатацию в диапазоне температур от −40 до +100 °C, что позволяет использовать оборудование как в отапливаемых помещениях, так и на открытых площадках. Сроки выполнения: Срок изготовления воздушных ресиверов составляет от 45 до 60 дней в зависимости от требований к конструкции и комплектации. Поставка выполнена в установленные сроки. Результат проекта: Заказчику поставлен ресивер воздушный объемом 4 м³ в полной заводской готовности, укомплектованный запорной арматурой и контрольно-измерительными приборами. Обеспечены накопление и стабильное хранение сжатого воздуха, выравнивание давления в пневматической системе, снижение нагрузки на компрессорное оборудование, повышение надёжности и ресурса системы в целом. Антикоррозионное покрытие корпуса обеспечивает защиту оборудования от внешних воздействий и увеличивает срок службы при эксплуатации в промышленных условиях. Ресиверы ПЗЭМ изготавливаются по типовым и индивидуальным проектам с учетом параметров давления, объема и условий эксплуатации.
Аппарат емкостной ГЭЭ-1-6-40-0,05-У-ЕП объемом 45,5 м³ (1663П)
О проекте: Компания ООО «ТД ПЗЭМ» изготовила и поставила аппарат емкостной ГЭЭ-1-6-40-0,05-У-ЕП для эксплуатации в составе промышленного технологического комплекса заказчика. Оборудование предназначено для хранения и участия в технологических процессах с жидкой рабочей средой — подтоварной водой. Емкостной аппарат выполнен в цилиндрическом исполнении и рассчитан на наружную установку в условиях холодного климата с учетом требований надежности и промышленной безопасности. Проект реализован как негабаритное оборудование с учетом индивидуальных требований заказчика: транспортировка силами клиента, инспекционный контроль по плану ППИ, применение давальческих комплектующих, а также цветовое исполнение в корпоративном стиле ПАО «Газпромнефть». Аппарат поставлен с заводской теплоизоляцией и подготовлен для эксплуатации с системой электрообогрева, что позволяет использовать оборудование в условиях низких температур и предотвращать замерзание рабочей среды. Сроки выполнения: Изготовление емкостного оборудования данного типа выполняется в рамках стандартного производственного цикла ПЗЭМ с учетом габаритов, комплектации и специальных требований проекта. Результат проекта: Заказчику поставлен емкостной аппарат в полной заводской готовности с теплоизоляцией, комплектующими и подготовкой под электрообогрев. Обеспечены надёжное хранение подтоварной воды в технологическом цикле, стабильная эксплуатация на открытой площадке, снижение теплопотерь за счёт комплексной теплоизоляции, возможность эксплуатации в зимний период с электрообогревом, соответствие корпоративным требованиям по внешнему исполнению. Комплексная заводская подготовка позволила сократить сроки монтажа и ускорить ввод оборудования в эксплуатацию. Емкостные аппараты ПЗЭМ изготавливаются по типовым и индивидуальным проектам с учетом объема, среды, климатического исполнения и требований заказчика.
Аппарат емкостной ГЭЭ-1-63-0,62-ЕП объемом 63 м³ (1662П)
О проекте: Компания ООО «ТД» ПЗЭМ изготовила и поставила аппарат емкостной ГЭЭ-1-63 0,62-ЕП для ООО «НЕФТЕХИМКОМПЛЕКТАЦИЯ». Оборудование предназначено для сброса жидкости из технологического оборудования и используется в составе промышленных установок. Аппарат выполнен в подземном исполнении и оснащен системой электрообогрева, обеспечивающей стабильную работу в заданных температурных условиях. Срок готовности к отгрузке: 13.01.2026 г. Сроки выполнения: Срок изготовления оборудования определялся сложностью проекта и производственным графиком предприятия. В рамках проекта были выполнены дополнительные работы, включая теплоизоляцию и подготовку оборудования к эксплуатации. Результат проекта: Заказчик получил емкостной аппарат, обеспечивающий: безопасный сброс и накопление жидкости, надёжную работу в подземном исполнении, стабильную эксплуатацию при повышенных температурах. Оборудование изготовлено с учетом требований заказчика и условий эксплуатации. Аппараты данного типа подбираются с учетом параметров среды, температуры и условий размещения.
Контейнер для транспортировки и хранения одоранта СПМ-2,5 объемом 2,8 м³ (1661П)
О проекте: Компания ООО «ТД» ПЗЭМ изготовила и поставила ёмкость (контейнер) для транспортировки и хранения одоранта СПМ-2,5 для ПАО "Газпром". Оборудование предназначено для хранения и транспортировки одоранта (этилмеркаптана), применяемого в системах газораспределения для обнаружения утечек природного газа. Контейнер выполнен в виде сосуда горизонтального типа с эллиптическими днищами и используется для транспортировки, хранения и выдачи одоранта. Сроки выполнения: Срок изготовления оборудования составил от 30 до 45 дней в зависимости от требований проекта. Контейнер изготовлен в соответствии с нормативными требованиями и прошел приемо-сдаточные испытания. Результат проекта: Заказчик получил контейнер для одоранта, обеспечивающий: безопасное хранение химически активной среды герметичность и надежность конструкции возможность транспортировки и интеграции в систему одоризации Оборудование законсервировано и подготовлено к эксплуатации в соответствии с требованиями нормативной документации. Оборудование изготавливается с учетом характеристик рабочей среды, давления и условий эксплуатации. Обращение к специалистам Если вам требуется изготовление емкостного оборудования под конкретные условия, мы: выполним расчет под ваши параметры подберем конструктивное исполнение изготовим оборудование по техническому заданию
Емкость ЕП 63-3000-1000-2 объемом 63 м³ (1654П)
Для крупного предприятия Республики Башкортостан изготовлен и поставлен подземный ёмкостной аппарат ЕП 63-3000-1000-2 объёмом 63 м³. Масса — 12000 кг, давление — 0,07 МПа, материал исполнения — сталь 09Г2С.
Аппарат емкостной ГКК-1-6-100-0,05-ЕП объемом 100 м³ (1653П)
Для крупного предприятия Республики Башкортостан изготовлен и поставлен ёмкостной аппарат ГКК-1-6-100-0,05-ЕП объёмом 100 м³. Масса — 13700 кг, давление — 0,05 МПа, материал исполнения — сталь 09Г2С.
Аппарат емкостной ГЭЭ-1-6-12,5-0,1-У объемом 12,5 м³ (1635П)
Аппарат емкостной ГЭЭ-1-6-12,5-0,1-У вместимостью 12,5 м³. Горизонтальное исполнение, основной материал — сталь 09Г2С. Минимальная температура стенки — −56 °C, климатическое исполнение ХЛ1. В заказе: приёмка инспекцией заказчика. Заказ 2024 года.
Емкость по типу ГКК-50 м³ (1618П)
Для крупного производства Ленинградской области изготовлен и поставлен ёмкостной аппарат ГКК объёмом 50 м³. Масса — 9060 кг, материал исполнения — сталь 09Г2С.
Резервуар серной кислоты 025-Т-003 А-С с теплоизоляцией объемом 100 м³ (1616П)
Изготовлен резервуар серной кислоты 025-Т-003 А-С объёмом 100 м³. Масса — 12800 кг, материал исполнения — сталь 09Г2С.
Аппарат емкостной ГКК-1-1-12,5-0,07-ЕП объемом 12,5 м³ (1604П)
Изготовлен аппарат ёмкостной ГКК объёмом 12,5 м³. Масса — 5000 кг, материал исполнения — сталь 09Г2С.
Емкость для хранения олеума объемом 100 м³ (1602П)
Изготовлена ёмкость для хранения олеума объёмом 100 м³. Масса — 28200 кг, давление — 1,6 МПа, материал исполнения — сталь 20.
Поставки по регионам
- Волгоградская область4 поставки
- Санкт-Петербург4 поставки
- Москва3 поставки
- Республика Башкортостан2 поставки
- Ростовская область2 поставки
- Воронежская область1 поставка
- Ленинградская область1 поставка
- Московская область1 поставка
- Пермский край1 поставка
- Республика Татарстан1 поставка
- Саратовская область1 поставка
- Свердловская область1 поставка
- Тульская область1 поставка
О продукции
Изготавливаем емкостные аппараты — сосуды под давлением: горизонтальные ГЭЭ и вертикальные ВЭЭ с двумя эллиптическими днищами и вертикальные ВКЭ с коническим нижним днищем. Аппараты работают под давлением, при атмосферном давлении и под вакуумом. Коническое дно облегчает полный слив продукта и выгрузку осадка.
Делаем емкости для воды, этиленгликоля, аммиака, одоранта, реагентов и жидкой двуокиси углерода. Сталь корпуса, деталей и прокладок подбираем по составу среды, её температуре и склонности к коррозионному растрескиванию.
По заказу оснащаем аппарат рубашкой, змеевиком или трубным пучком, внутренними устройствами, погружным насосом, теплоизоляцией и указателем уровня.
Емкости под давлением работают в нефтегазовой отрасли, на химических и пищевых производствах и на заводах минеральных удобрений. Например, мы поставляли ресивер азота ВЭЭ объёмом 100 м³ и резервуары РДХ объёмом 12,5 и 18 м³ для жидкого диоксида углерода.
Нормативная база
| Документ | Что регулирует |
|---|---|
| ГОСТ 34347-2017 | Сосуды и аппараты стальные. Общие технические условия |
| ГОСТ 9931-85 | Корпуса цилиндрические стальных сварных сосудов и аппаратов |
| Приказ Ростехнадзора № 536 | Федеральные нормы и правила «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» |
| ТР ТС 032/2013 | Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» |
| ТУ 3615-001-85873787-2020 | Аппараты емкостные. Технические условия |
Справочная информация
Вопросы и ответы
Первая буква — положение: Г горизонтальный, В вертикальный. Вторая и третья — тип днищ: Э эллиптическое, К коническое, П плоское; у вертикальных вторая буква — нижнее днище, третья — верхнее.
Сосуды под давлением — стальные емкостные аппараты для воды, реагентов, аммиака, этиленгликоля, одоранта и CO₂, а также емкости под вакуум.
Изготавливаем емкости для одоранта, емкости для воды под давлением, аппараты емкостные с эллиптическими днищами, аппараты емкостные вертикальные с одним эллиптическим и одним коническим днищами, емкости для хранения реагентов, емкости для аммиака, емкости для этиленгликоля, емкости под вакуум, резервуары для жидкой двуокиси углерода.
ВЭЭ — аппарат емкостной вертикальный с двумя эллиптическими днищами; по ТУ 3615-001-85873787-2020 — вместимость до 100 м³, расчётное давление до 16 МПа.

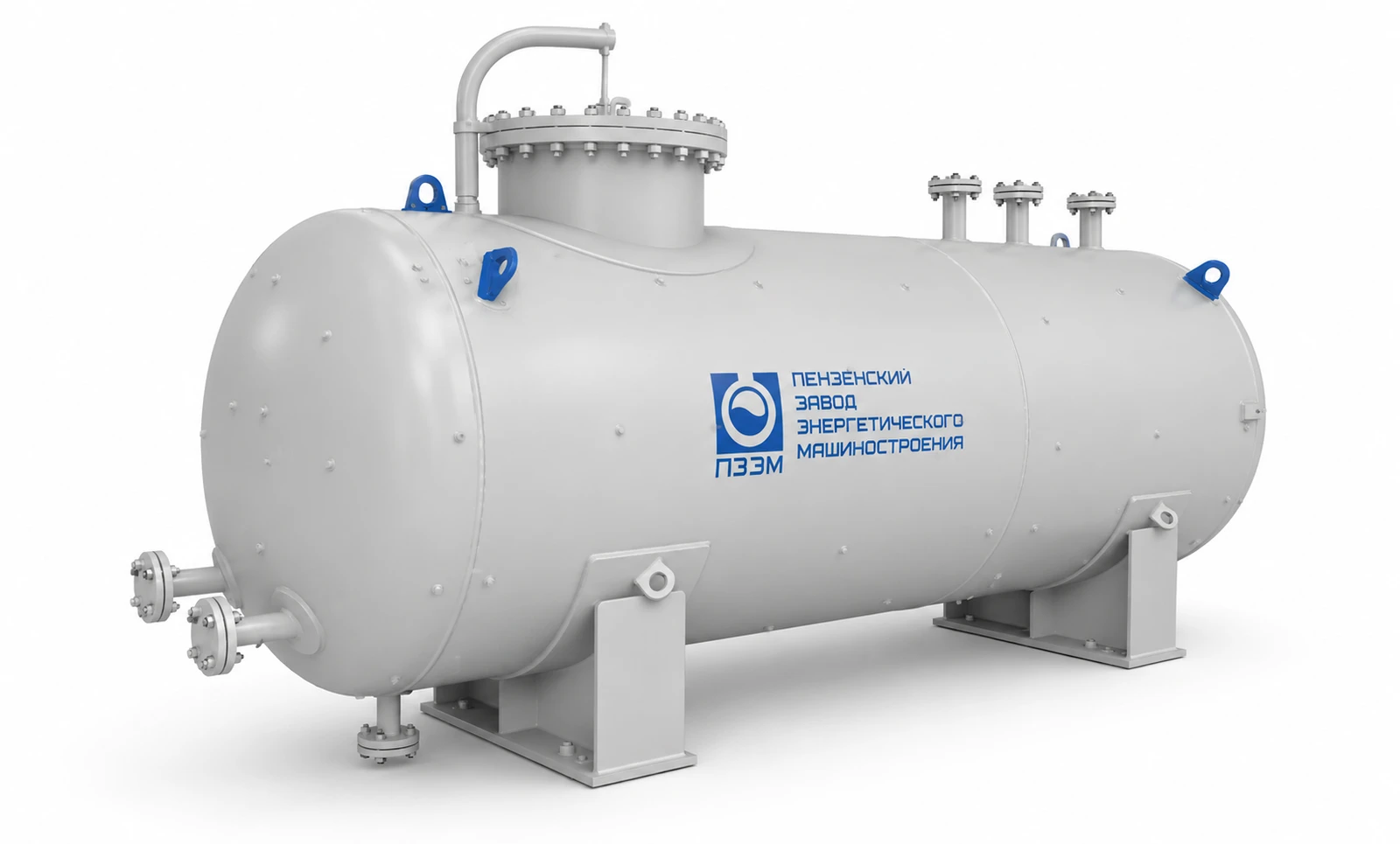

БНХ — бак напорный для хранения реагентов.
РДХ — резервуар длительного хранения жидкой двуокиси углерода (углекислоты); так этот тип обозначают производители.
Обозначение читается слева направо: тип аппарата, наличие или отсутствие разъёма, наличие внутренних устройств и обогрева, номинальный объём (м³), условное давление (МПа), материальное исполнение аппарата, термообработка, исполнение.
Да. Среди наших проектов этого типа северное исполнение ХЛ1/УХЛ1 по ГОСТ 15150-69 — в 7 проектах, температура стенки до −60 °C; для площадок сейсмичностью 7 баллов и выше — в 2 проектах. Сталь подбираем по температуре: 09Г2С категории 7 — до −50 °C, категорий 15 и 17 — до −70 °C (ГОСТ 34347-2017, табл. А.1).
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.
- ГОСТ 9931-85 Корпуса цилиндрические стальных сварных сосудов и аппаратов
- ТР ТС 010/2011 О безопасности машин и оборудования
- ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением
- СТО 00220575.063-2005 Сосуды, аппараты и блоки технологические установок подготовки и переработки нефти и газа, содержащих сероводород и вызывающих коррозионное растрескивание. Технические требования
