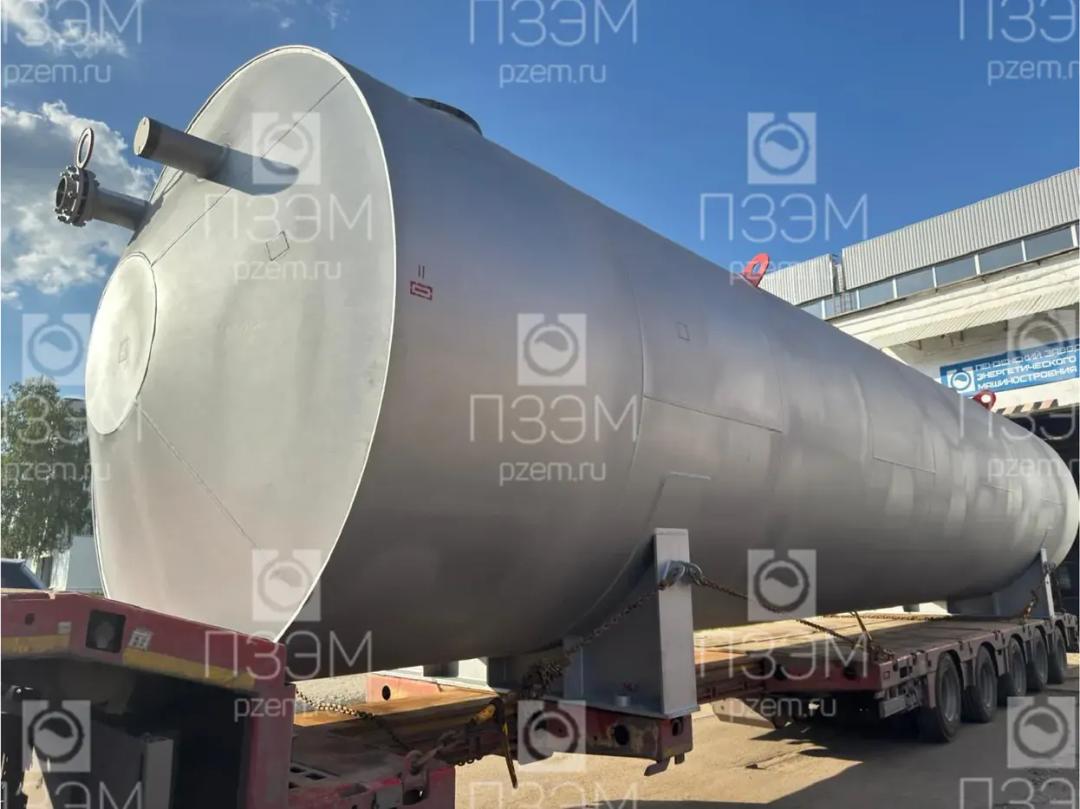

Аппарат емкостной ГКК-1-6-100-0,05-ЕП объемом 100 м³ (1653П)

Характеристики

Тип оборудования: Емкости под давлением
Продукция: Емкости подземные (ЕП), Емкости горизонтальные с коническими днищами (ГКК)
География: Республика Башкортостан
Номер заказа: 1653П
Год заказа: 2025
Вместимость: 100 м³
Рабочее давление: 0,05 МПа
Расчётное давление: 0,05 МПа
Расчётная температура: 150 °C
Сталь: 09Г2С
Исполнение: горизонтальное
Климатическое исполнение: ХЛ1

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

Особенности

Северное исполнение

Климатическое исполнение ХЛ1.

Инспекционная приёмка

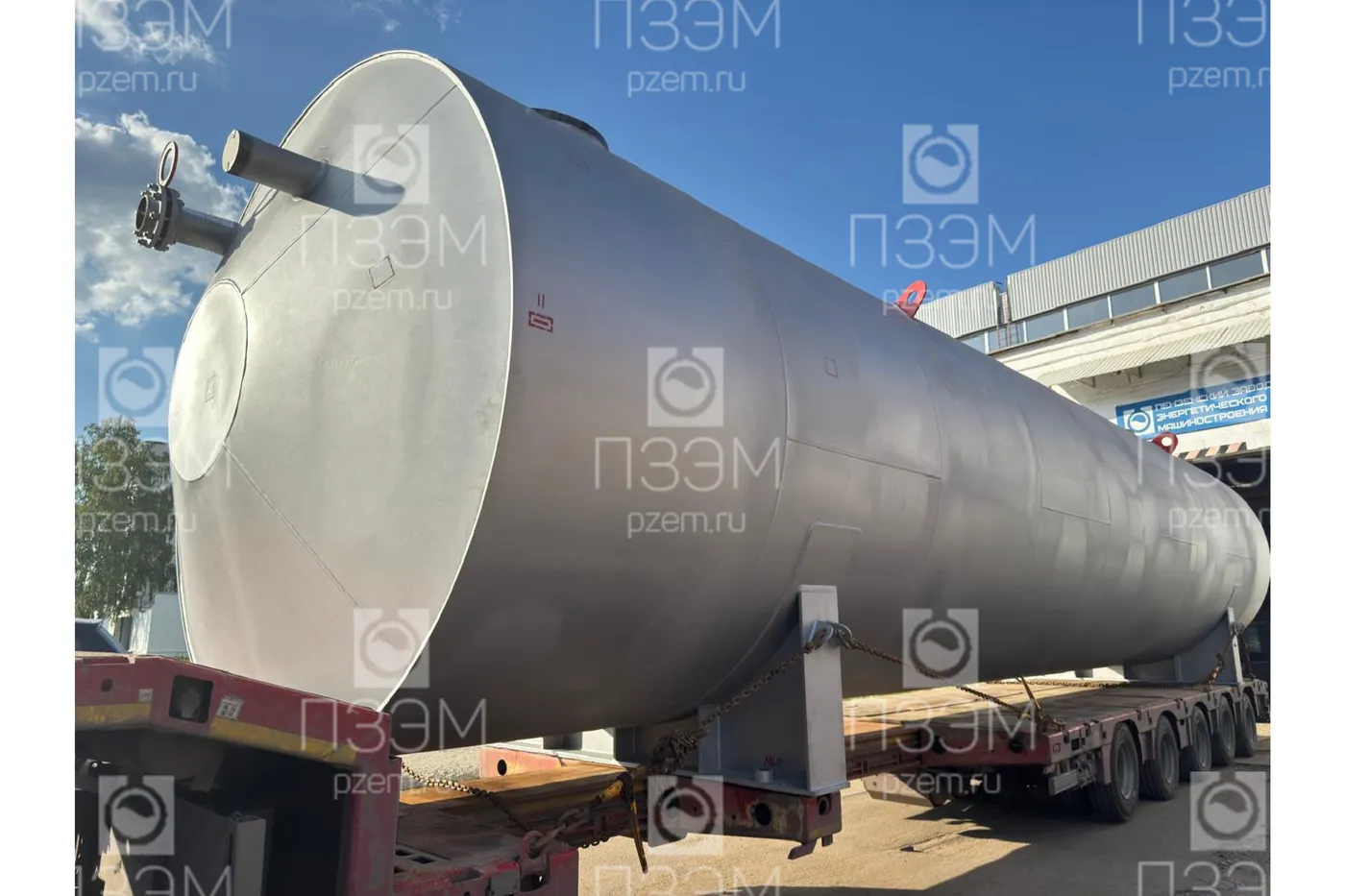

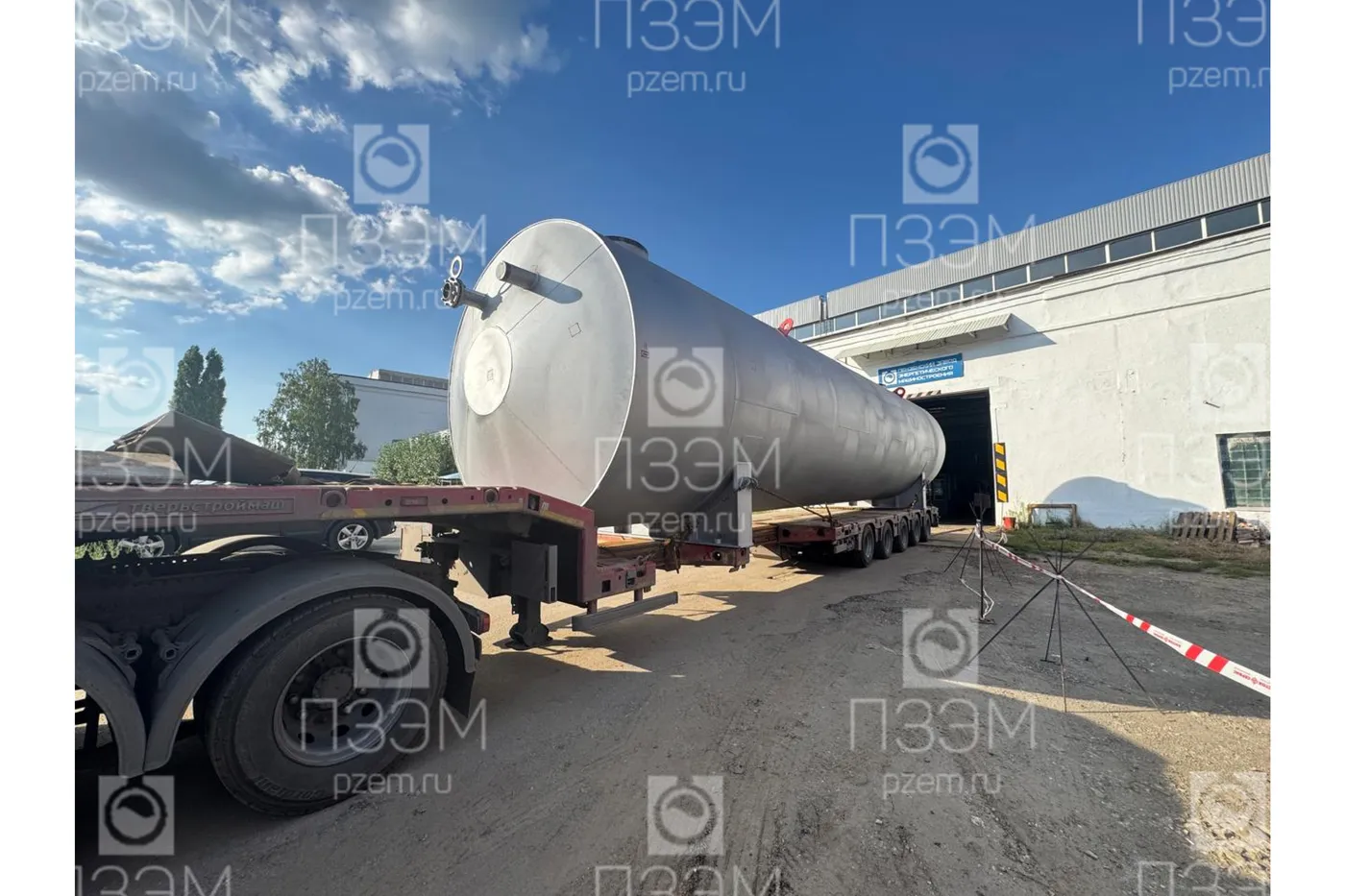

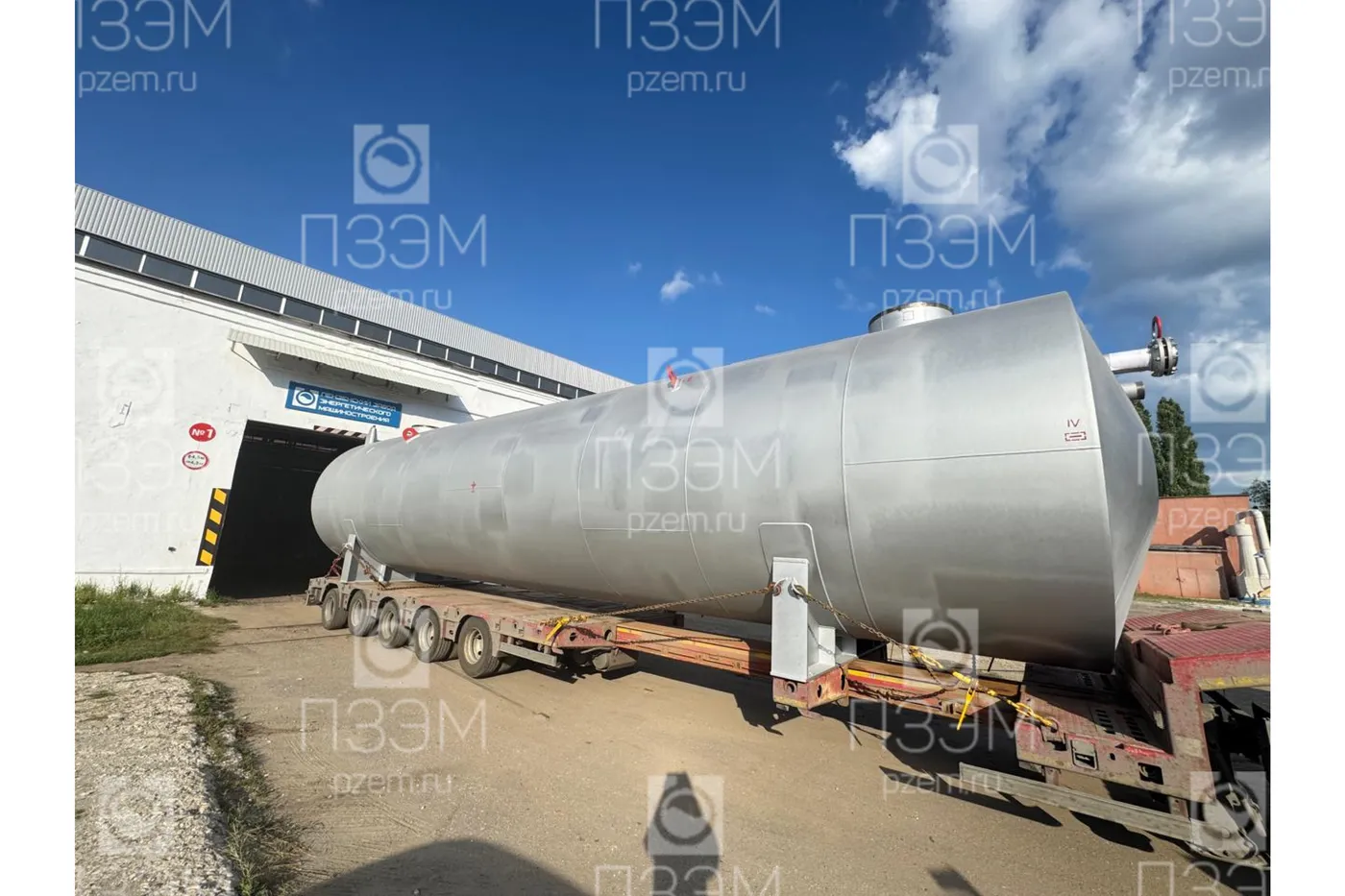

Для крупного предприятия Республики Башкортостан изготовлен и поставлен ёмкостной аппарат ГКК-1-6-100-0,05-ЕП объёмом 100 м³. Масса — 13700 кг, давление — 0,05 МПа, материал исполнения — сталь 09Г2С.

Группа аппарата по ГОСТ 34347-2017	1
Категория сосуда в зависимости от парциального давления сероводорода и pH среды согласно СТО 00220575.063-2005	не содержит сероводород
Назначение аппарата	хранение и откачка жидкой фракции
Вместимость, м³	100
Давление рабочее, МПа (кгс/см²)	0,05 (0,5)
Давление расчетное, МПа (кгс/см²)	0,05 (0,5)
Давление пробное гидравлическое, МПа (кгс/см²)	0,072 (0,72)
Рабочая температура среды минимальная / максимальная, °C	5 / 20
Расчетная температура стенки, °C	150
Минимальная допустимая температура стенки под расчетным давлением, °C	5
Наименование рабочей среды	нефтесодержащие отходы
Физическое состояние среды	жидкость
Плотность, кг/м³	до 1370
Класс опасности вредных веществ по ГОСТ 12.1.007-76	2
Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020	IIA-T3
Пожароопасность по ГОСТ 12.1.004-91	2/В-Iг
Коррозионность	да
Прибавка для компенсации коррозии, мм	3
Назначенный срок службы, лет	20
Основной материал	09Г2С-15 ГОСТ 19281-2014
Материал прокладок	Паронит ПМБ ГОСТ 481-80
Материал крепежных изделий (гаек, шпилек)	сталь 40Х ГОСТ 4543-71
Расчетное число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность СП 14.13330.2018, балл, не более	5
Абсолютная максимальная температура воздуха, °C	37
Абсолютная минимальная температура воздуха, °C	минус 51
Расчетная зимняя температура наружного воздуха наиболее холодных суток с обеспеченностью 0,98, согласно СП 131.13330.2020, °C	минус 46
Расчетная зимняя температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92, согласно СП 131.13330.2020, °C	минус 40
Максимальное расчетное значение веса снегового покрова, кПа	2,0 (IV район)
Климатическое исполнение по ГОСТ 15150-69	ХЛ1
Место установки	Подземно, на металлические балки-ростверки по сваям
Специальные требования	термообработка – нет; теплоизоляция – нет; обогрев – нет
Тип аппарата	ГКК
Исполнение	горизонтальный подземный, с коническими днищами, горловинами люков и штуцеров, насосным агрегатом
Состояние поставки	емкость с неустановленными горловинами штуцеров "А", "Б", "З", "И". Клапан обратный, кран шаровый поставляются отдельно без ответных фланцев. Приварку горловин выполнить на месте монтажа силами и средствами Заказчика
Покрытие/окраска	наружная поверхность ниже уровня земли: грунт-эмаль ИЗОЛЭП-mastic ТУ 2030.12-065-12288779-2017, общая толщина не менее 350 мкм, цвет серебристо-серый; наружное покрытие горловин и штуцеров над уровнем земли: 1 слой эпоксидная грунт-эмаль ИЗОЛЭП-mastic (не менее 160 мкм) + 2 слой полиуретановая эмаль Политон-УР (УФ) ТУ 2030.12-033-12288779-2018 (не менее 60 мкм), цвет белый RAL 9016, общая толщина не менее 220 мкм; внутренняя поверхность: эпоксидная двухкомпонентная мастичная грунт-эмаль PRIMAPOX Metallbase ZP 80, 2 слоя, не менее 150 мкм, общая толщина не менее 300 мкм; строповые устройства – эмаль красная "Экспресс" ТУ 2312-034-54651722-2002
Изоляция	нет (теплоизоляция не требуется)

Обозначение	Назначение	DN	PN, МПа
А	Люк (люк-лаз)	700	1,6
Б	Люк для насоса	800	0,6
В	Вход продукта-1	150	1,6
В1	Вход продукта-2	150	1,6
Г	Выход продукта (с насоса)	80	1,6
Д	Выход продукта аварийный	150	1,6
Е	Для пропарки/продувки	100	1,6
Ж	Для дыхания емкости	100	1,6
З	Для уровнемера	150/G3/4"	4,0
И	Для термопреобразователя	50/М20х1,5	1,6
