Емкость для стадии карбонизации объемом 34,4 м³
Особенности
Негабарит

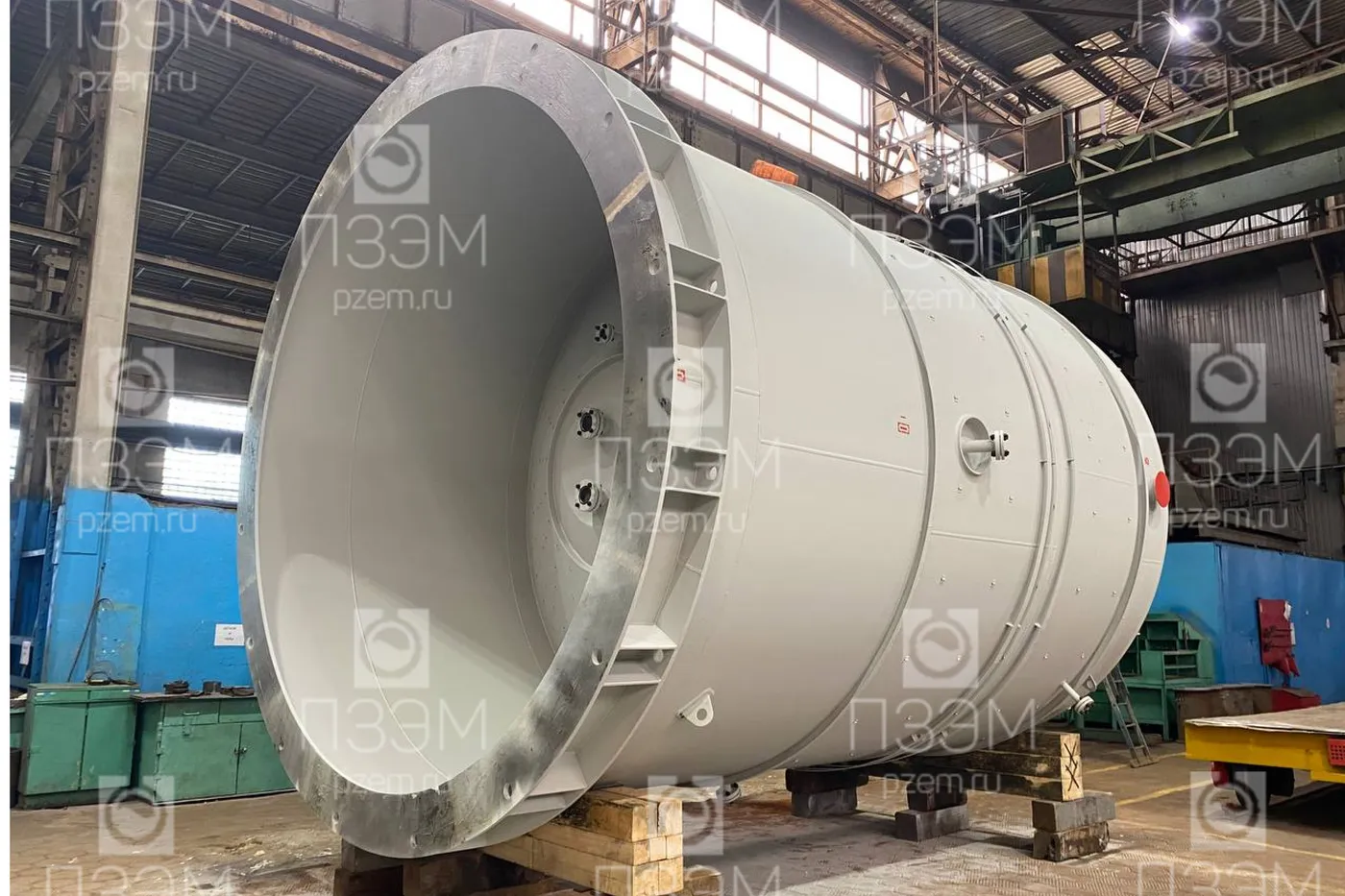

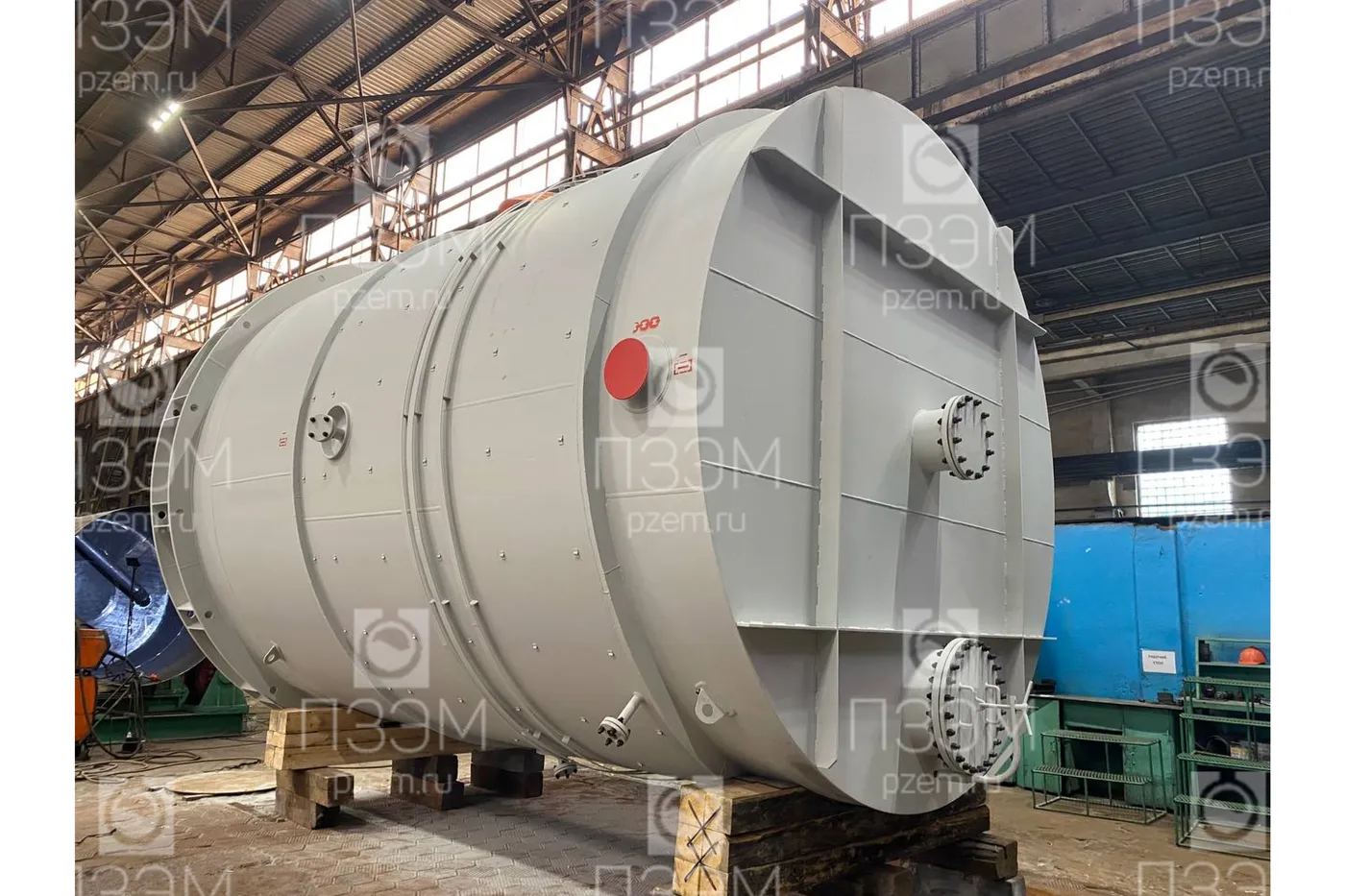

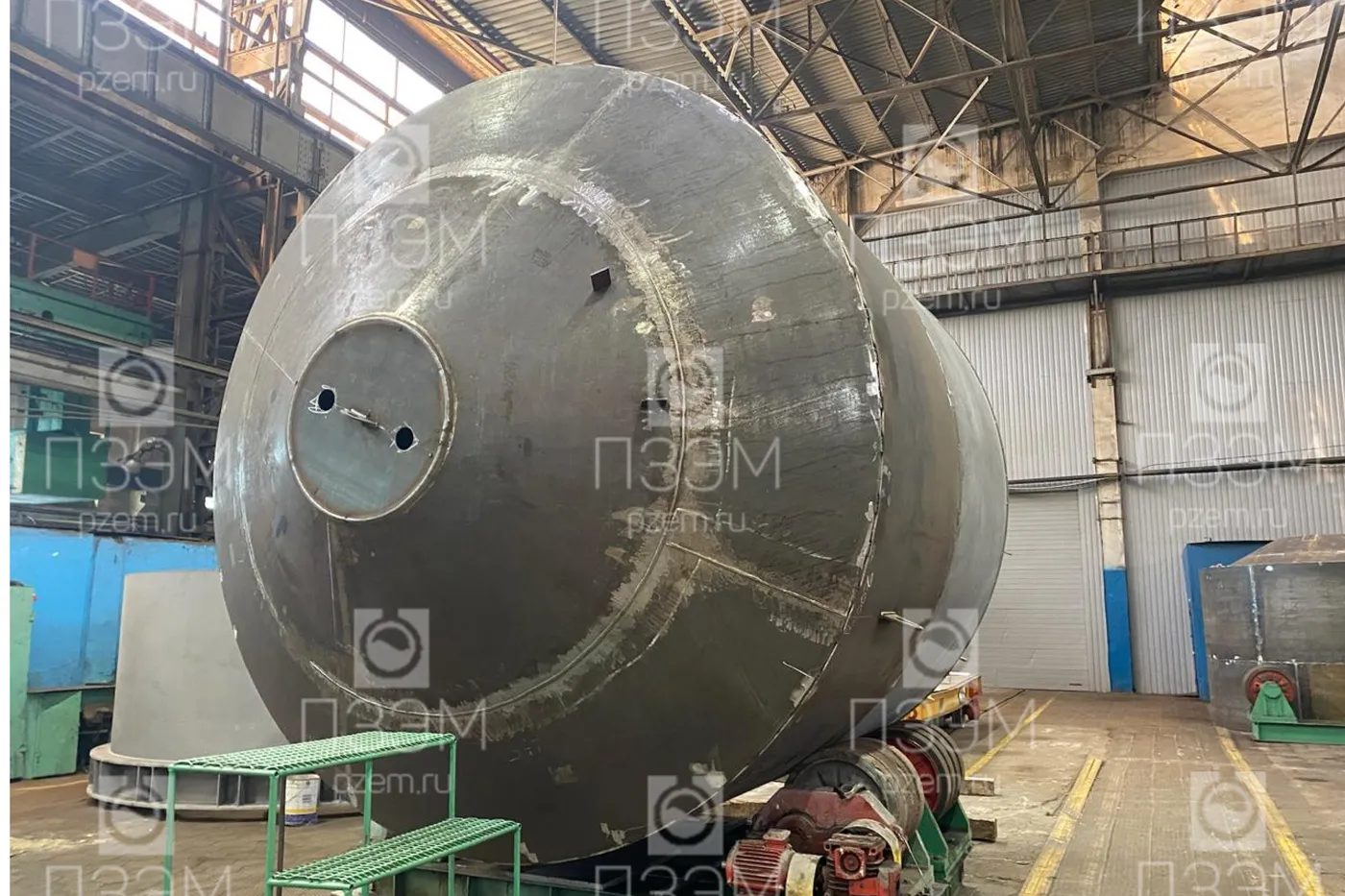

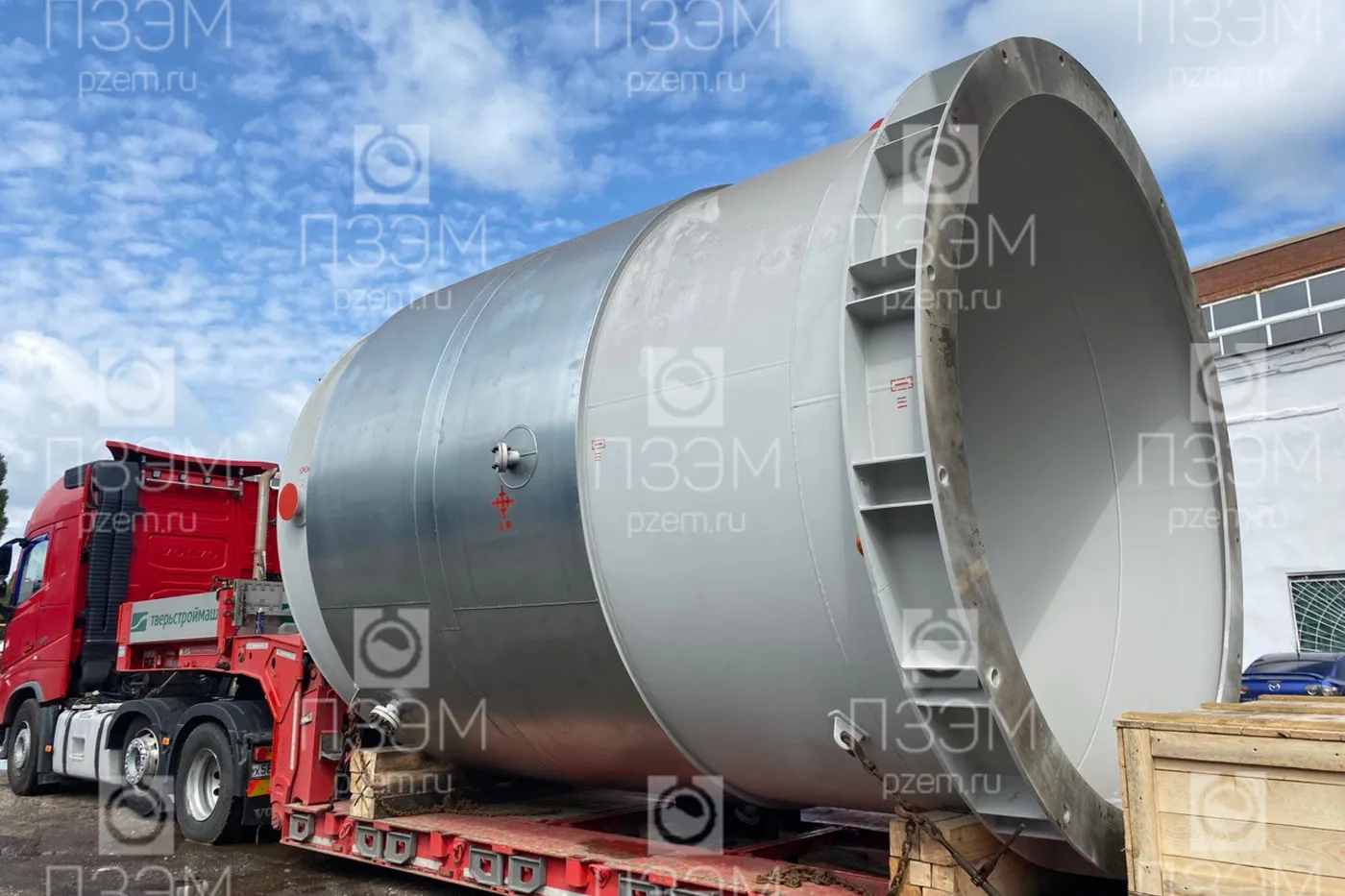

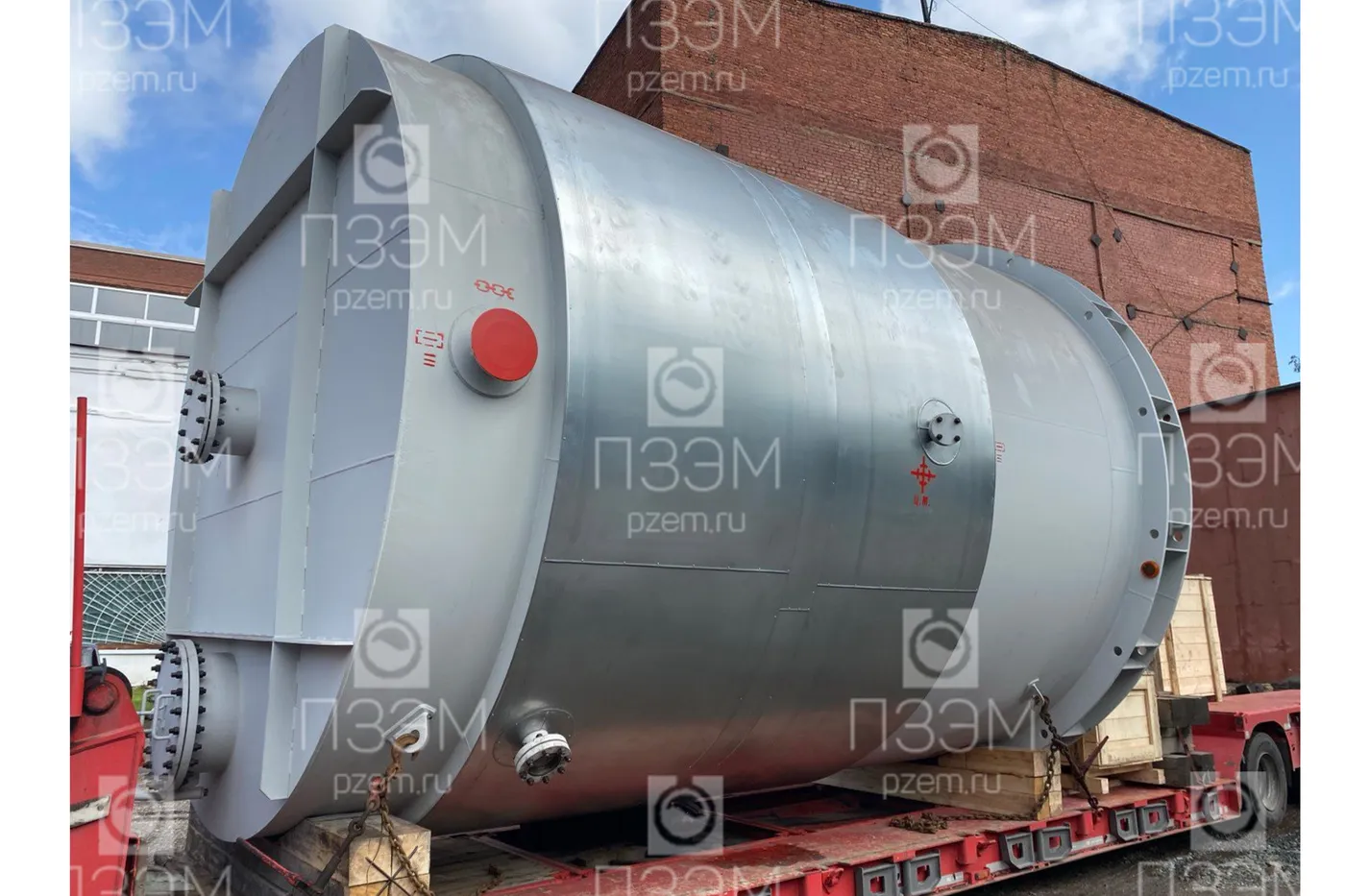

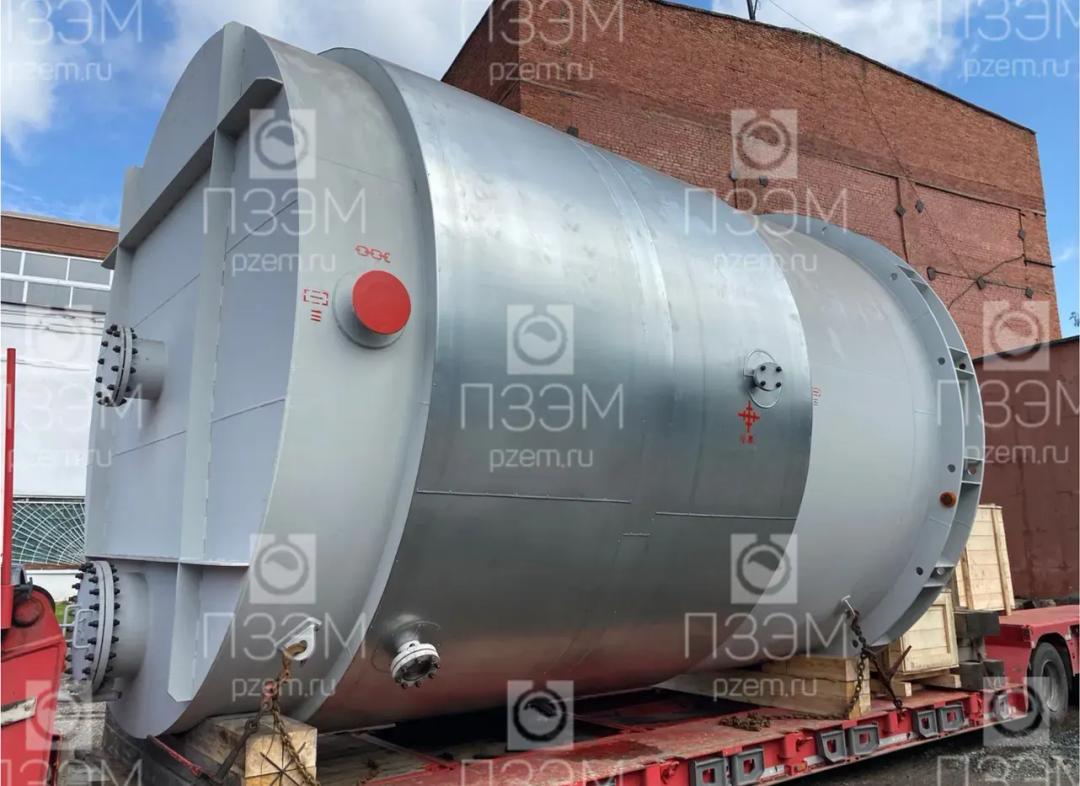

Изготовлена ёмкость для стадии карбонизации объёмом 34,4 м³. Масса — 14550 кг, материал исполнения — сталь Ст3.
| Назначение аппарата | Перемешивание суспензии мешалкой |
|---|---|
| Рабочие пространства | Корпус; Рубашка |
| Группа аппарата по ГОСТ 34347-2017 | корпус — 1; рубашка — 1 |
| Группа рабочей среды по ТР ТС 032/2013 | корпус — 1; рубашка — 1 |
| Категория аппарата по ТР ТС 032/2013 | корпус — 1; рубашка — 1 |
| Вместимость, м³ | корпус — 34,4; рубашка — 1,3 |
| Давление рабочее, МПа (кгс/см²) | корпус — атмосферное; рубашка — 0,07 (0,7) |
| Давление расчетное, МПа (кгс/см²) | корпус — атмосферное; рубашка — 0,07 (0,7) |
| Пробное гидравлическое давление, МПа (кгс/см²) | корпус — налив; рубашка — 0,1 |
| Рабочая температура среды, °C | корпус — 98; рубашка — 115 |
| Расчетная температура, °C | корпус — 100; рубашка — 115 |
| Минимально допустимая температура стенки сосуда, находящегося под расчетным давлением, °C | положительная |
| Рабочая среда | корпус — раствор сульфата лития, раствор карбоната натрия; рубашка — соковый пар |
| Класс опасности по ГОСТ 12.1.007-76 | корпус — 4; рубашка — 4 |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | корпус — нет; рубашка — нет |
| Пожароопасность по ГОСТ 12.1.004-91 | корпус — нет; рубашка — нет |
| Агрегатное состояние | корпус — суспензия; рубашка — газ |
| Расчетный срок службы, лет | 20 |
| Прибавка для компенсации коррозии (эрозии), мм | 2,0 |
| Основной материал | Ст3 (пс, сп) ГОСТ 380-2005 |
| Материал крепежа | Сталь 40Х ГОСТ 4543-2016 |
| Материал прокладок | Паронит ПК ГОСТ 481-80 |
| Теплоизоляция аппарата | Да |
| Тип аппарата | ВПК |
| Габаритные размеры, мм | диаметр 4160; ширина 4160; высота 6867 |
| Состояние поставки | аппарат в собранном виде с ответными фланцами, заглушками штуцеров А, Г, Е1, Е2, И1-И4, К, Л, М, с неустановленными мешалкой МДЛТ800/60-380/18,5/2-А-Д-УЗ и штуцерами Б, В, Ж, Д, З, лазами Н1, Н2. На время транспортирования и хранения штуцера заглушить транспортными заглушками. Установку штуцеров Б, В, Ж, Д, З и лазов Н1, Н2 производит Заказчик на месте монтажа своими силами и за свой счет |
| Покрытие | наружная поверхность аппарата — грунт-эмаль «Prodecor 1202» (цвет — серый) ТУ 2312-087-49404743-2009, общая толщина покрытия — 80…100 мкм; внутренняя поверхность аппарата — без покрытия |
| Изоляция | Аппарат подлежит теплоизоляции. На заводе-изготовителе установить скобы для крепления теплоизоляции по ГОСТ 17314-81. Материалы: маты прошивные из минеральной ваты по ГОСТ 21880-2011, толщина теплоизоляции S=50 мм; покрывной слой: лист оцинкованный ГОСТ 14918-2020, толщиной 1,0 мм (RAL 9003); штыри Ш1/100 ГОСТ 17314-81 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Под привод мешалки | 300 | 0,1 |
| Б | Сброс с каплеуловителей | 200 | 1,6 |
| В | Вентиляция | 125 | 1,6 |
| Г | Подача пара | 100 | 1,6 |
| Д | Вход материала | 80 | 1,6 |
| Е1, Е2 | Вывод материала | 80 | 1,6 |
| Ж | Сброс конденсата | 65 | 1,6 |
| З | Для датчика аварийного уровня | 50 | 1,6 |
| И1-И4 | Для КИП | 50 | 1,6 |
| К | Отвод конденсата | 32 | 1,6 |
| Л | Отвод неконденсирующих газов | 32 | 1,6 |
| М | Люк | 500 | 1,0 |
| Н1, Н2 | Лаз | 1000 | — |
