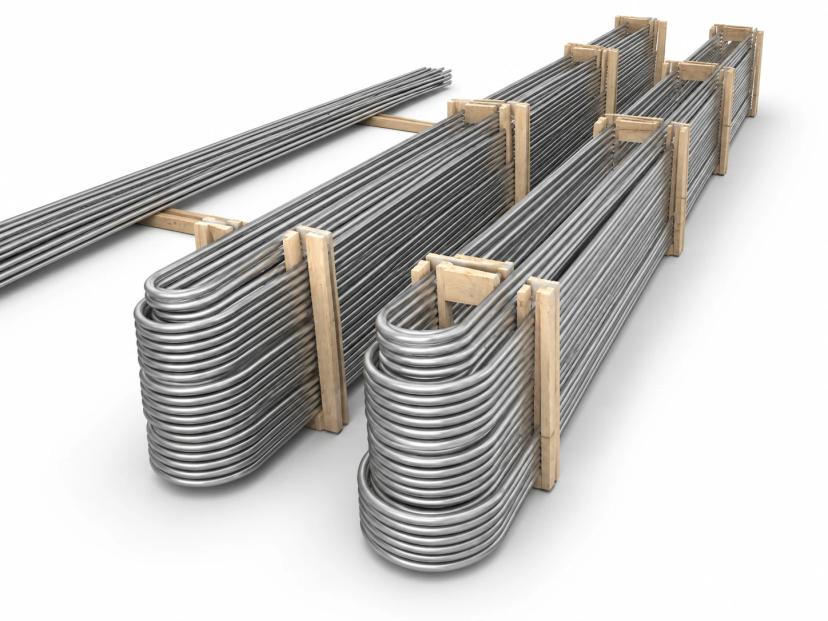

Трубная решётка, перегородки, трубные пучки и гнутые трубы для кожухотрубных теплообменных аппаратов — новых и для замены при ремонте.

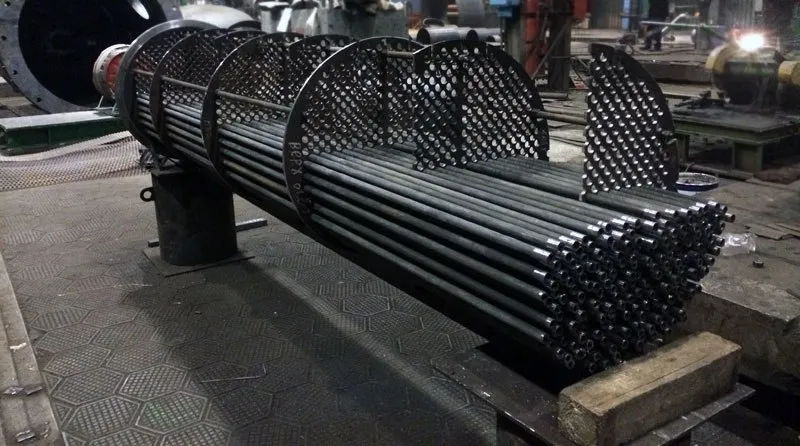

Трубный пучок 4.351.35.03 теплообменника 800ТП-984.00.00.000СБ с поверхностью теплообмена 160 м², на рабочее давление до 2,2 МПа. Основной материал — сталь 09Г2С, 10Г2. Минимальная температура стенки — −40 °C. В заказе: приёмка инспекцией заказчика, термообработка. Заказ 2026 года.
Для нужд ПАО «Газпром» изготовлены и поставлены трубные пучки; назначение — подогрев питания деэтанизатора. Масса — 5300 кг, материал теплообменных труб — сталь 20, материал исполнения — сталь 09Г2С-15.

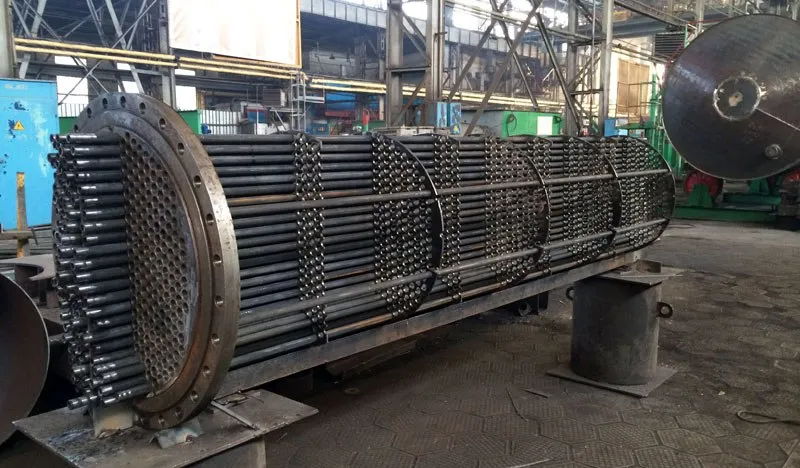

Трубный пучок диаметром 2200 мм — составная часть котла-утилизатора сероводорода. Длина трубок — 3750 мм, расчётное давление в аппарате — 0,78 МПа, в трубах — 0,25 МПа. Материал корпуса — сталь 20К, материал трубок, обечайки досок, патрубков, трубной доски и трубной перегородки — сталь 20. Дополнительно установлены каркас входной камеры (обечайка и установочное кольцо с рёбрами жёсткости) и установочное кольцо выходной камеры с рёбрами жёсткости. Материал термообработан, произведено гидроиспытание межтрубного пространства. Покрытие — органосиликатная композиция 12-03 «Церта» в 3 слоя. Рабочая среда — вода, пар. Расчётный срок службы — 15 лет.
Трубный пучок для теплообменного аппарата изготовлен и поставлен в Нижний Новгород на химическое производство; предназначен для охлаждения воды в производственном контуре. Диаметр кожуха — 450 мм, длина — 4000 мм, материал кожуха — сталь 09Г2С, материал труб — сталь 20. Расчётный срок службы — 10 лет.
Для ПАО «Газпром» изготовлен и поставлен трубный пучок. Материал теплообменных труб — сталь 20, площадь теплообмена — 434 м², масса изделия — 11 865 кг.
Изготавливаем трубные решётки и перегородки, трубные пучки и гнутые трубы для кожухотрубных теплообменных аппаратов. Комплектующие делаем для новых аппаратов и для замены изношенных при ремонте.

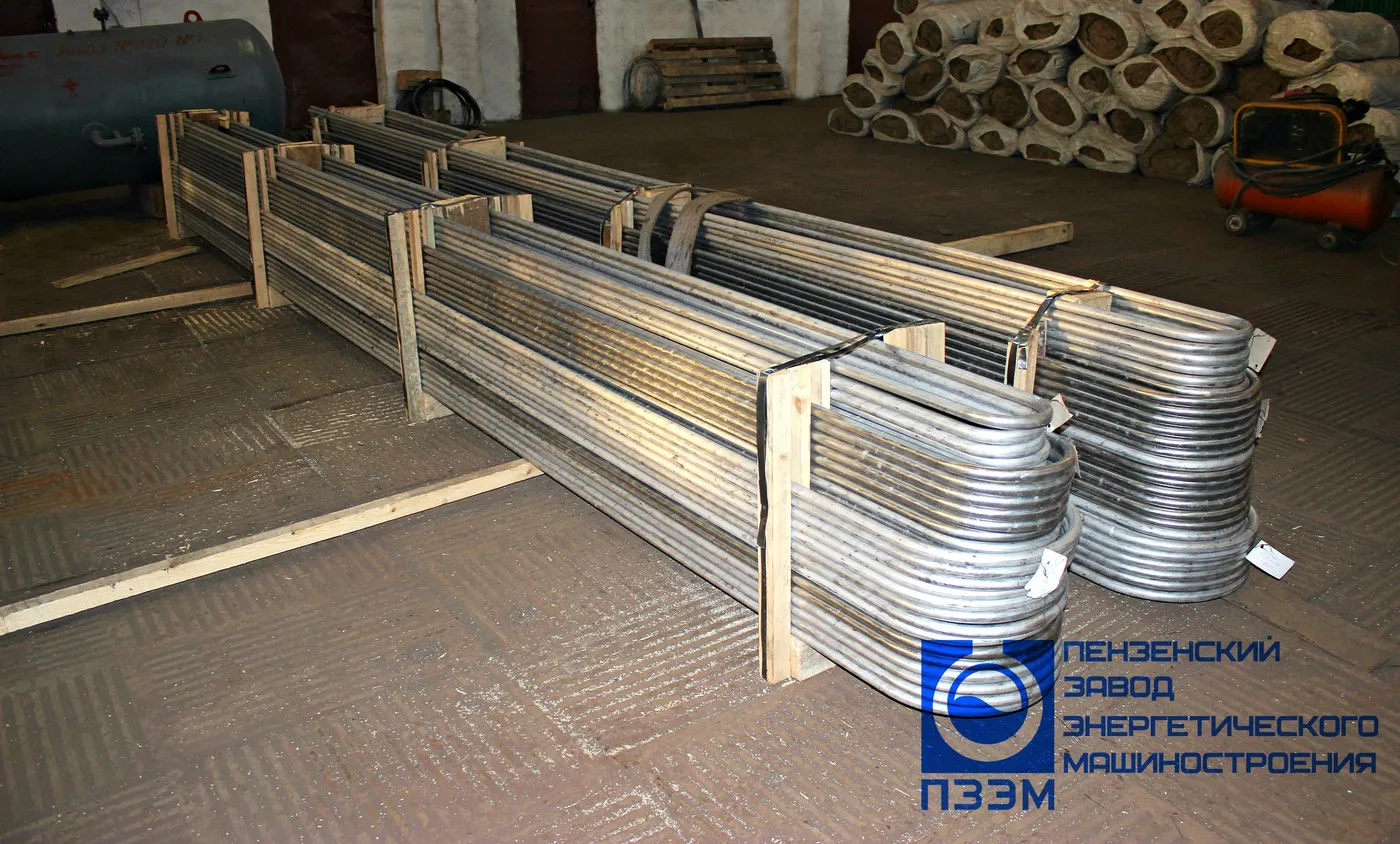

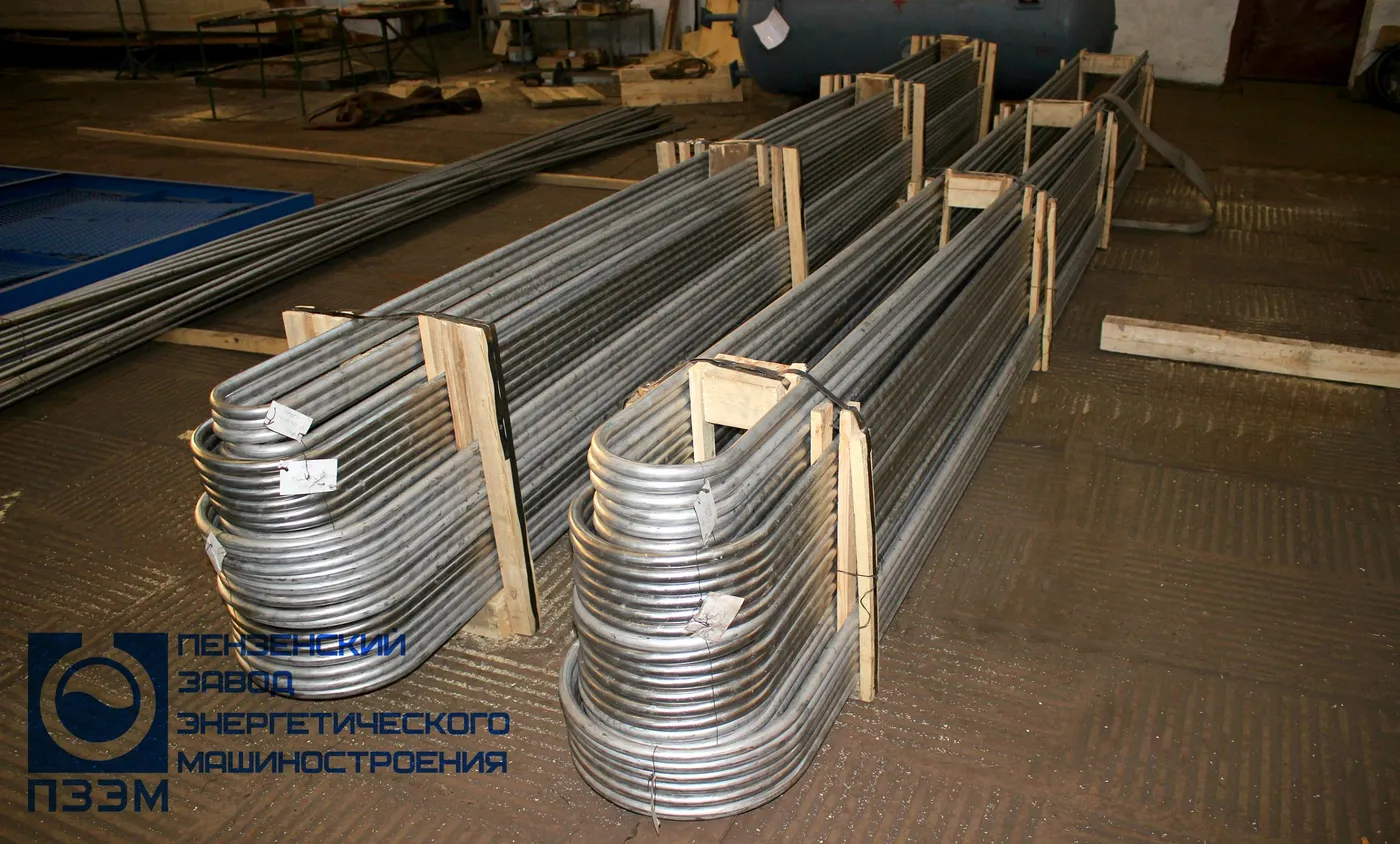

В решётке закреплены концы теплообменных труб, перегородки соединяются с решёткой и входят в трубный пучок. Трубы в решётках крепим развальцовкой или сваркой с последующей развальцовкой — по выбору заказчика. Выпускаем пучки с неподвижными трубными решётками, с плавающей головкой и из U-образных труб.
Комплектующие идут в аппараты нефтеперерабатывающих, нефтехимических, химических и газовых производств и в энергетику. Например, мы изготовили трубный пучок диаметром 2200 мм для работы на паре.
| Документ | Что регулирует |
|---|---|
| ГОСТ 31842-2012 | Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования |
| ГОСТ Р 55601-2013 | Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решётках. Общие технические требования |
| ТУ 3612-001-85873787-2020 | Аппараты теплообменные. Технические условия |

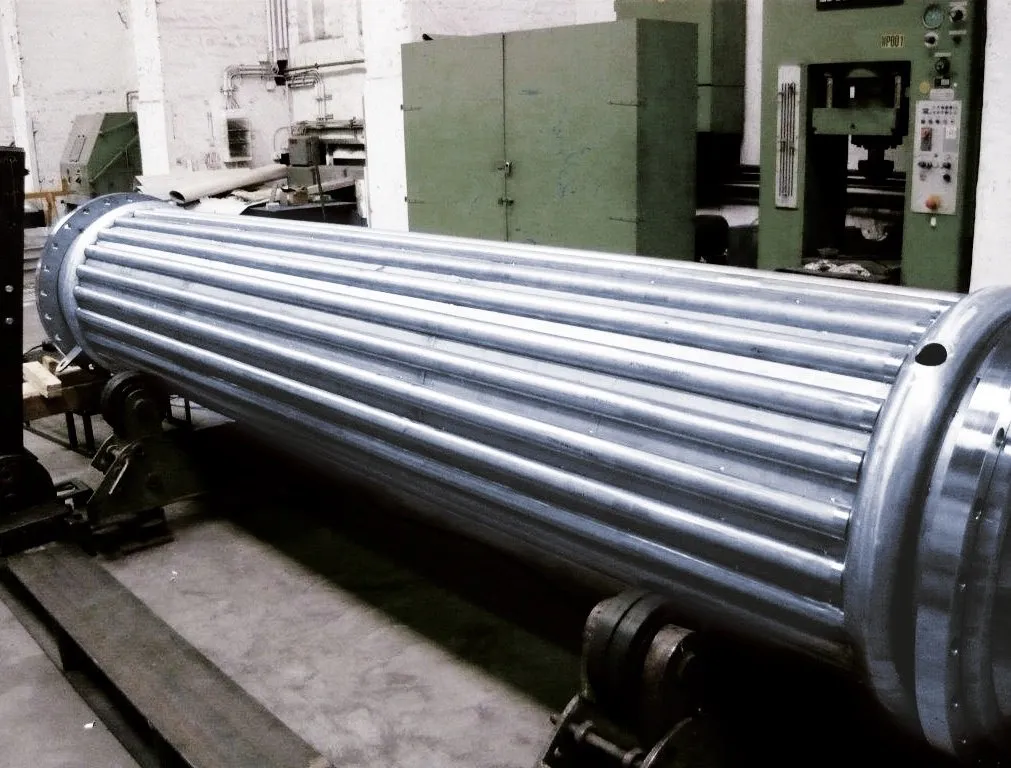

Трубный пучок — трубы, закреплённые в трубных решётках: рабочая часть кожухотрубного теплообменника, холодильника, конденсатора или испарителя. Выпускаем пучки с неподвижными трубными решётками, с плавающей головкой и из U-образных труб. Трубы в решётках крепим развальцовкой или сваркой с последующей развальцовкой.

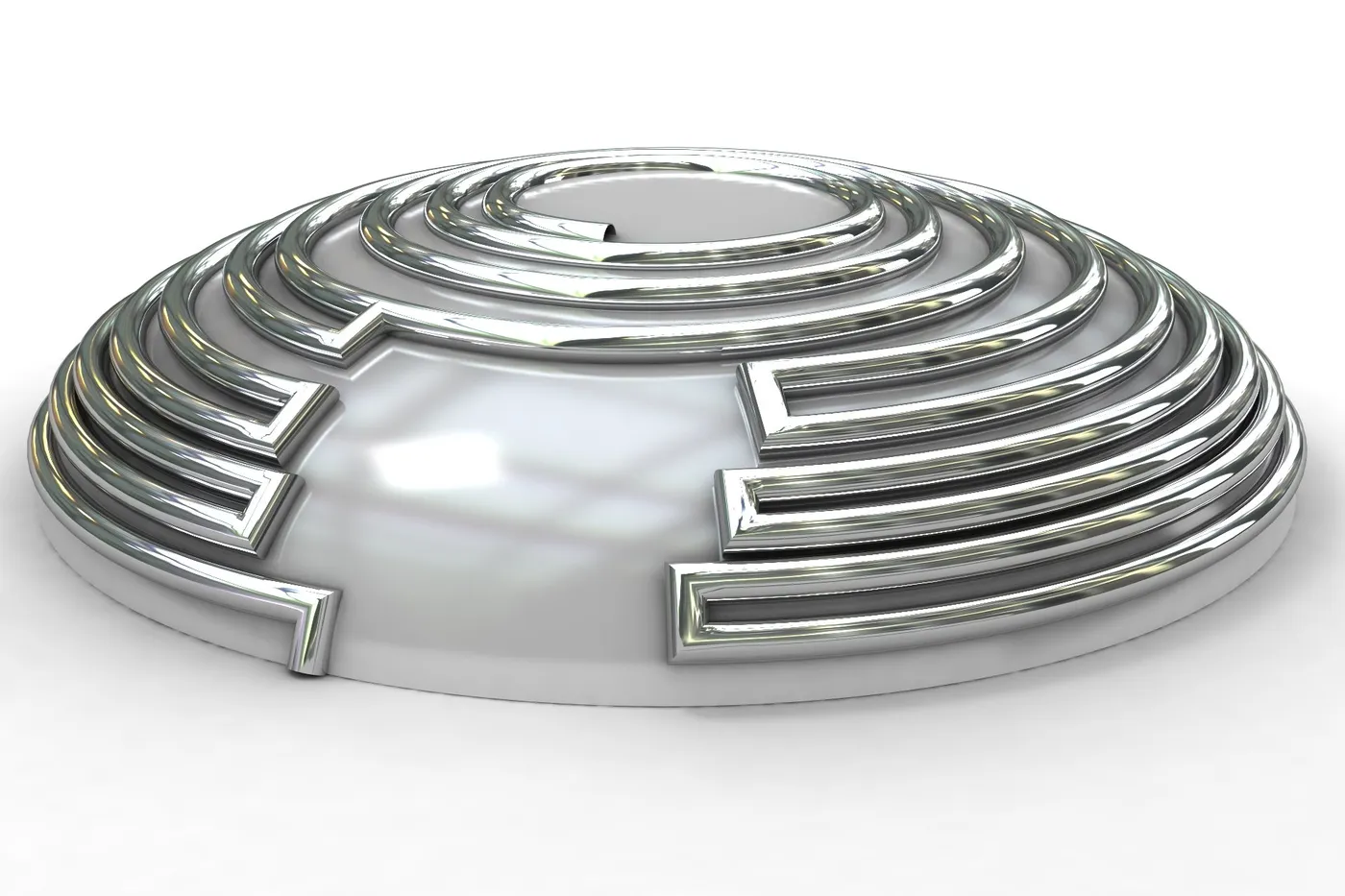

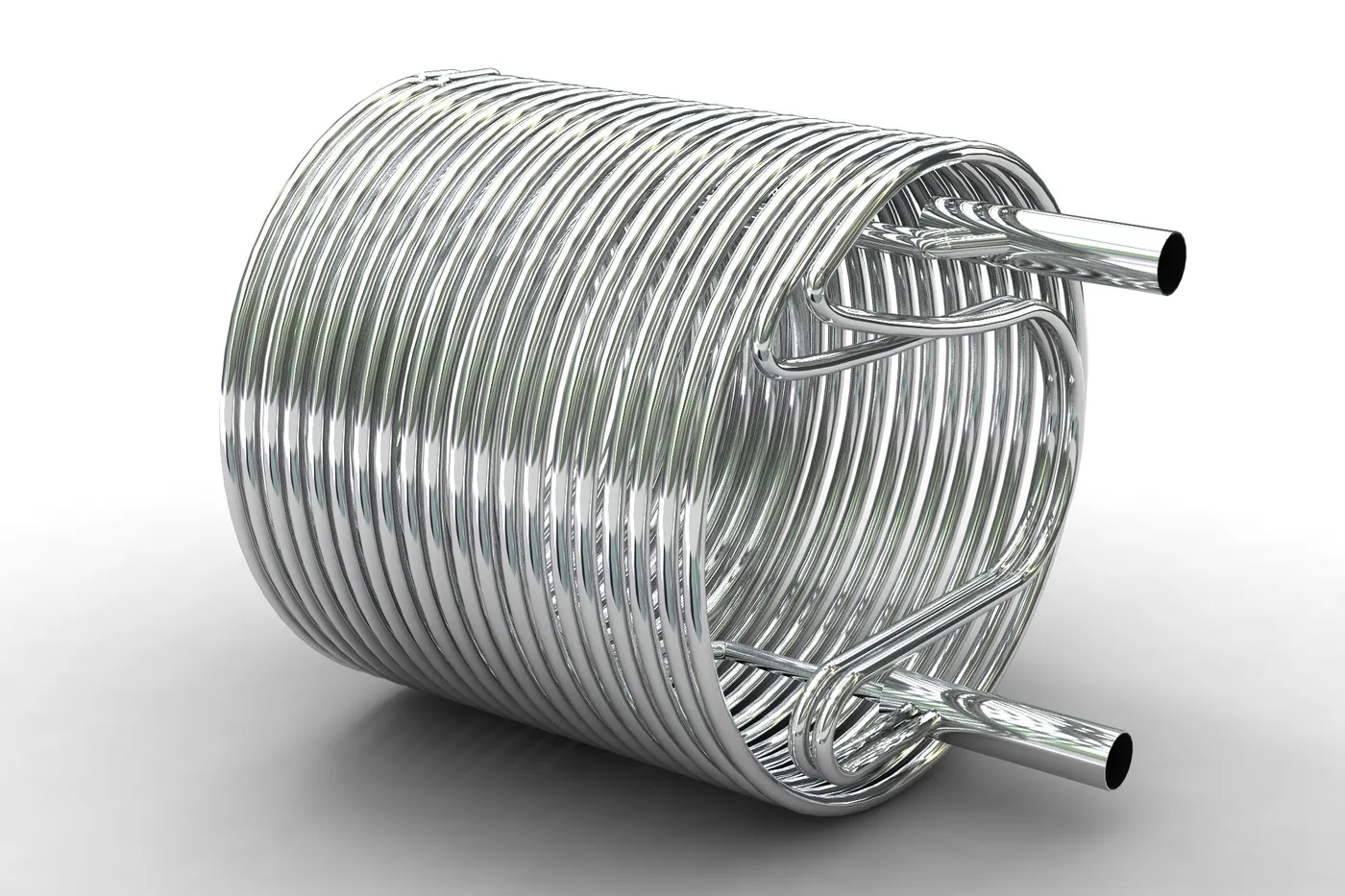

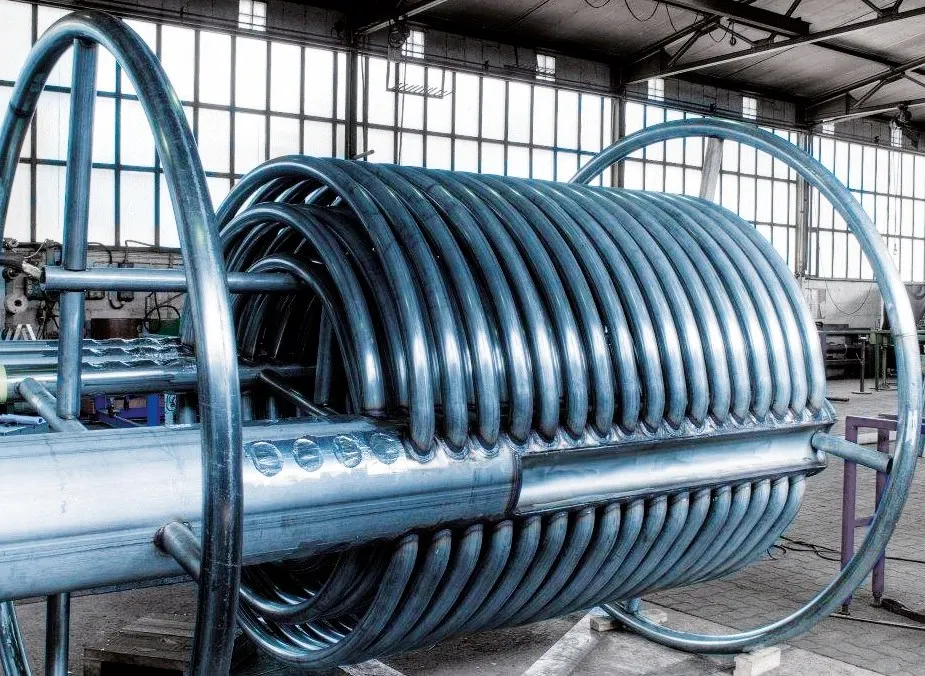

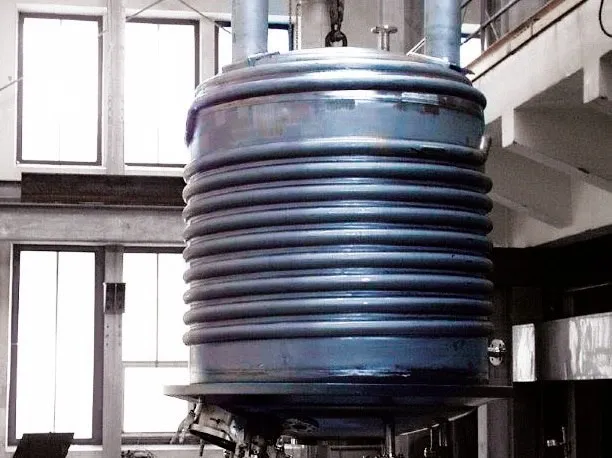

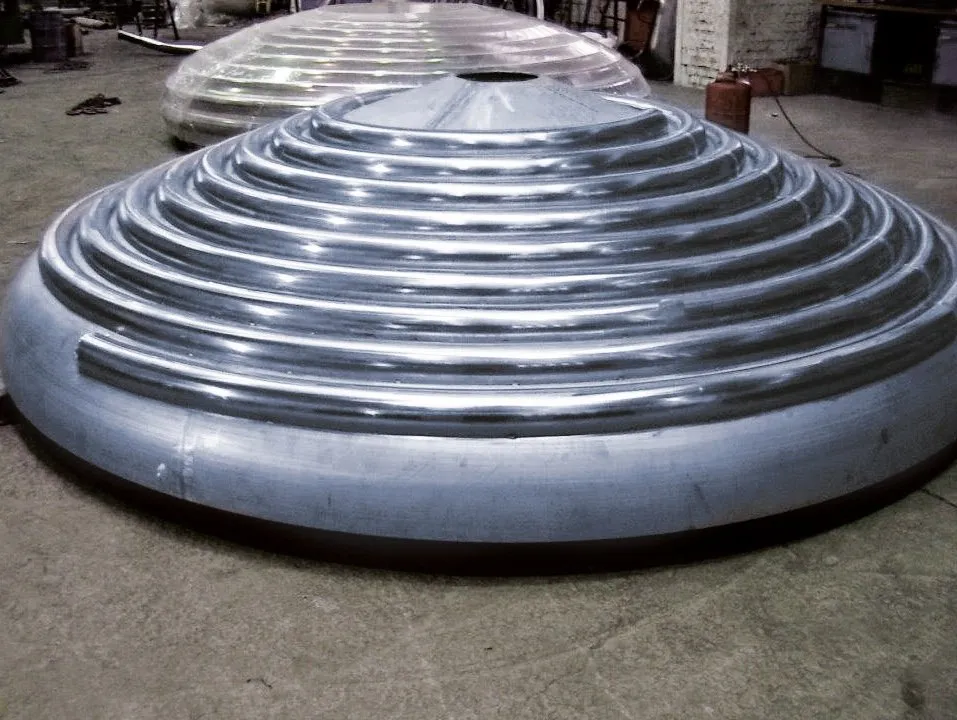

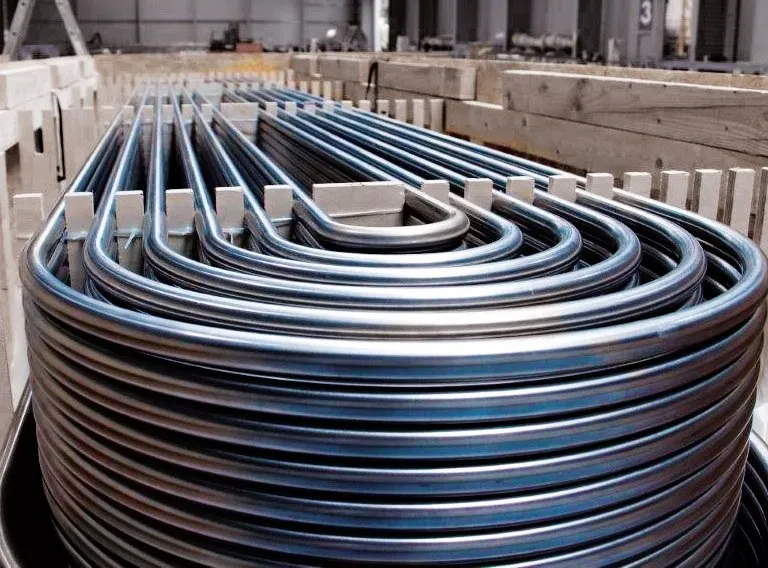

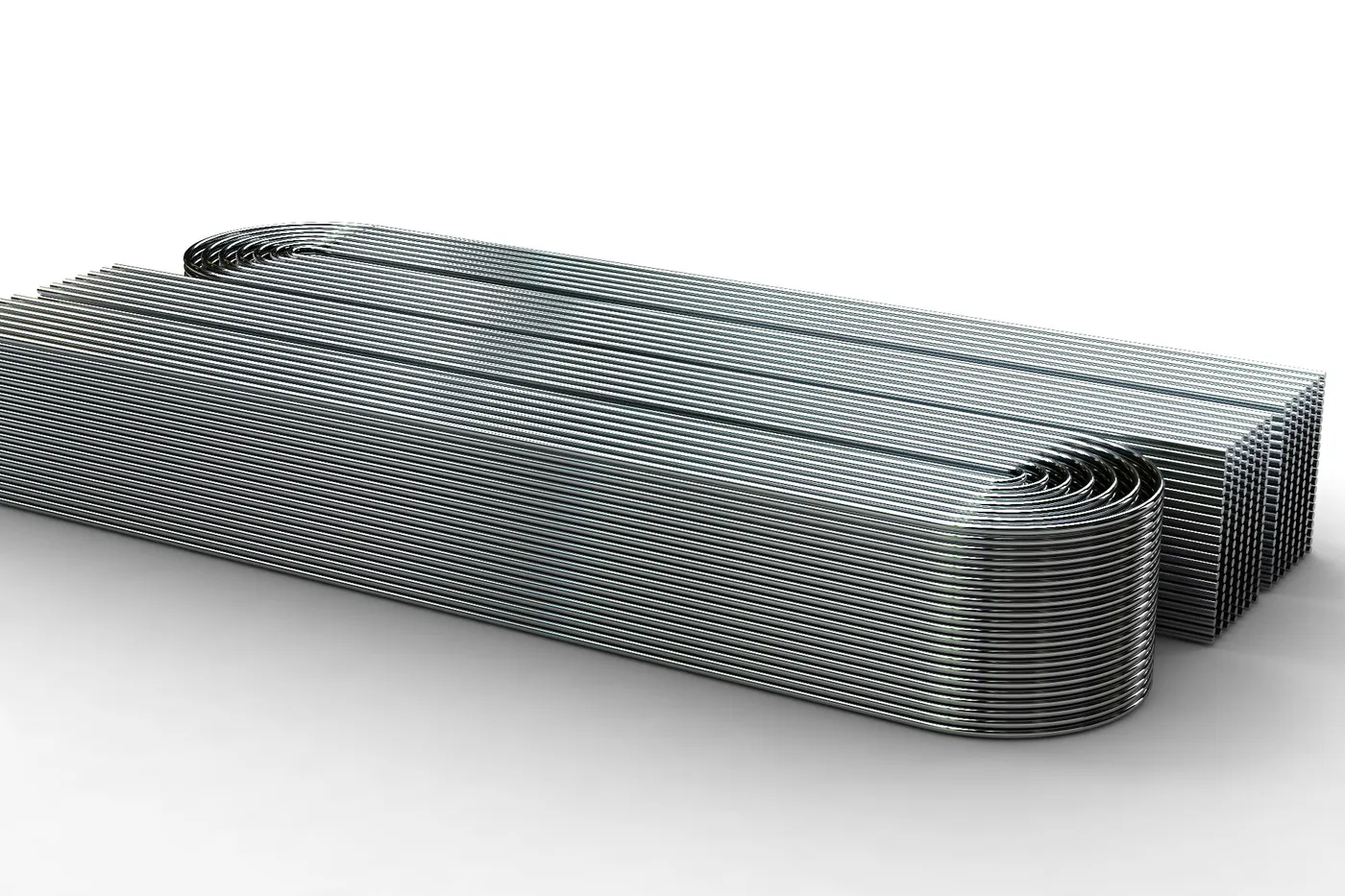

Изготавливаем гнутые трубы, трубные пучки, трубные решетки и перегородки.
Да. Среди наших проектов этого типа для площадок сейсмичностью 7 баллов и выше — в 1 проекте. Сталь подбираем по температуре: 09Г2С категории 7 — до −50 °C, категорий 15 и 17 — до −70 °C (ГОСТ 34347-2017, табл. А.1).
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.
