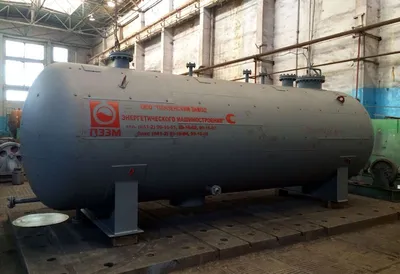

Отстойник ОВ-80-2800-0,6 объемом 80 м³ (1510П)
Для Иркутской нефтяной компании изготовлен отстойник воды ОВ-80-2800-0,6 объёмом 80 м³. Масса — 14900 кг, давление — 0,6 МПа, материал исполнения — сталь 09Г2С.

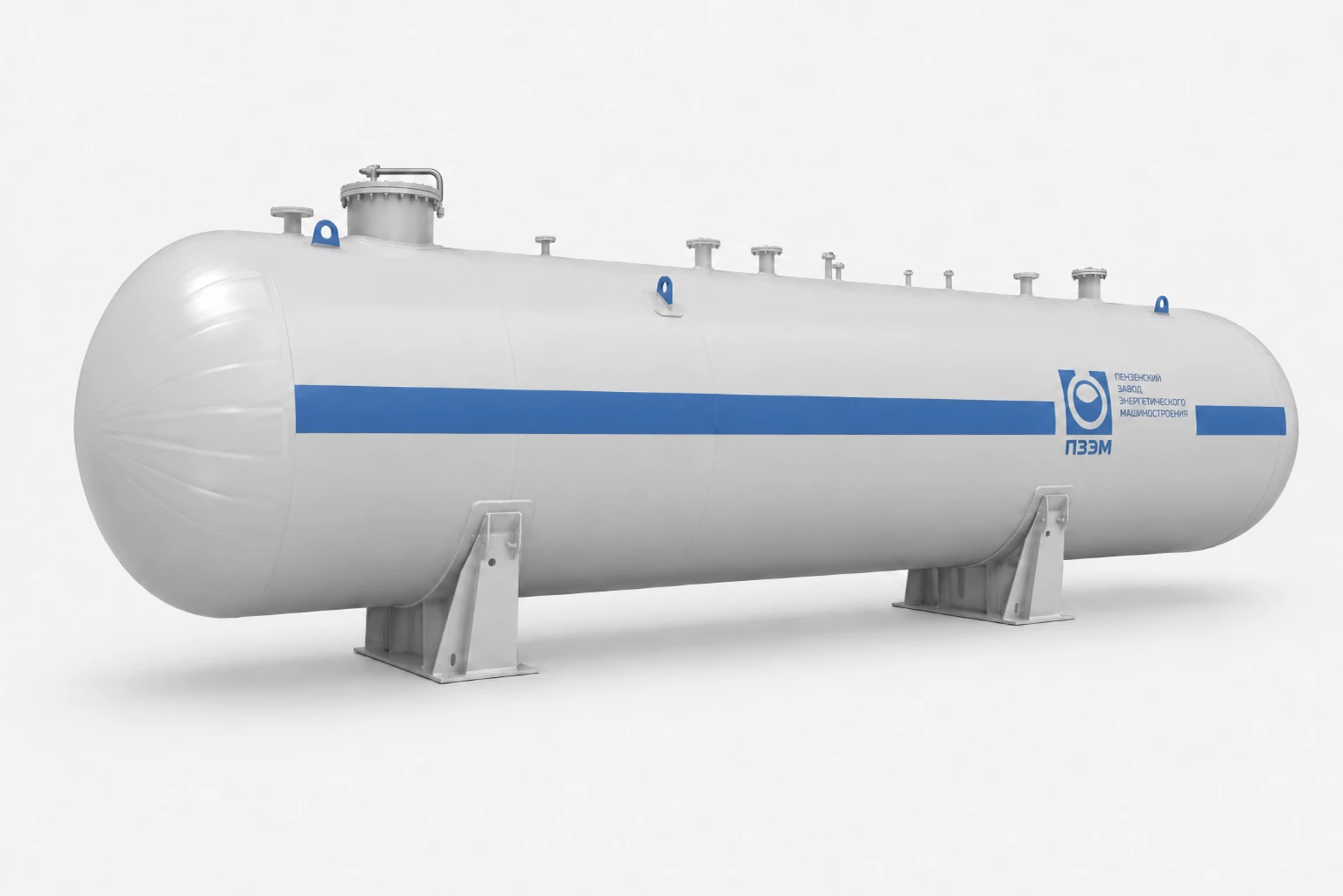

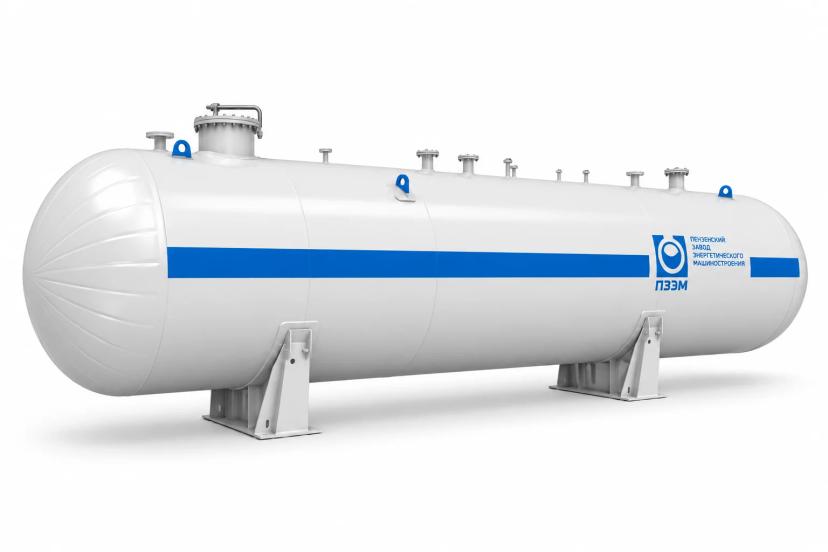

Промышленные отстойники нефти и воды
Отстойник нефти и отстойники воды — горизонтальные аппараты, в которых нефть, вода и механические примеси разделяются по плотности.
- Срок изготовления:
- 60-90 дней
- Гарантия:
- от 12 до 36 месяцев
- Доставка:
- По России, в страны СНГ и дальнее зарубежье
Позиции категории
Сертификация и надзор
20условий для сосудов в ТР ТС 032/2013
2формы оценки соответствия
9схем оценки соответствия
12порогов поднадзорности по ФНП № 536
Реализованные проекты
Смотреть проект
Аппарат емкостной 200 м³ на 1,0 МПа — отстойник блочный нефтяной ОБН-3000/6
Для компании «Лукойл-Пермь» изготовлены 3 отстойника блочных нефтяных ОБН-3000/6 объёмом 200 м³; будут использоваться на первой ступени обезвоживания нефти от пластовых вод. Производительность аппаратов — 3000 м³ в сутки, рабочее давление — 6 атм. Материал изготовления — сталь 09Г2С-15, толщина стенки — 14 мм, масса каждого отстойника — 32850 кг. Диаметр аппарата — 3400 мм, длина — 23320 мм. Расчётное давление — 1,0 МПа. Отстойники испытаны пробным гидравлическим давлением 1,43 МПа. Расчётный срок службы — 20 лет.
Отстойник воды ОВ-50
Отстойник воды ОВ-50 объёмом 50 м³ изготовлен по заказу компании, специализирующейся на разработке, изготовлении и поставке комплексных полностью автоматизированных установок для систем сбора и подготовки продукции скважин нефтяных и газовых месторождений. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы аппарата — 20 лет.
Напорный нефтеотделитель НО-200-1,0
Изготовлен напорный нефтеотделитель НО-200-1,0 объёмом 200 м³ для работы с пластовой водой. Корпус выполнен из стали 09Г2С, толщина обечайки — 14 мм, расчётное давление — 1 МПа, масса аппарата — 35 000 кг.
Напорный нефтеотделитель Н0-200-1,0
По запросу инжиниринговой компании изготовлены и поставлены корпуса напорного нефтеотделителя НО-200-1,0 объёмом 200 м³ в количестве 4 шт. Масса — 38500 кг, рабочее давление — 0,3 МПа, материал исполнения — сталь 09Г2С-15, толщина обечаек — 18 мм. Рабочая среда — токсичная, класс опасности 4. Габариты: длина — 22374 мм, ширина — 3436 мм, высота — 4925 мм.
Напорный нефтеотделитель
По запросу крупной инжиниринговой компании изготовлены и отгружены напорные нефтеотделители объёмом 100 м³. Масса без секции осадителей — 19000 кг, масса секции осадителей — 2900 кг, толщина обечаек — 12 мм, материал исполнения — сталь 09Г2С, рабочее давление — 0,3 МПа. Рабочая среда — вода, нефть.

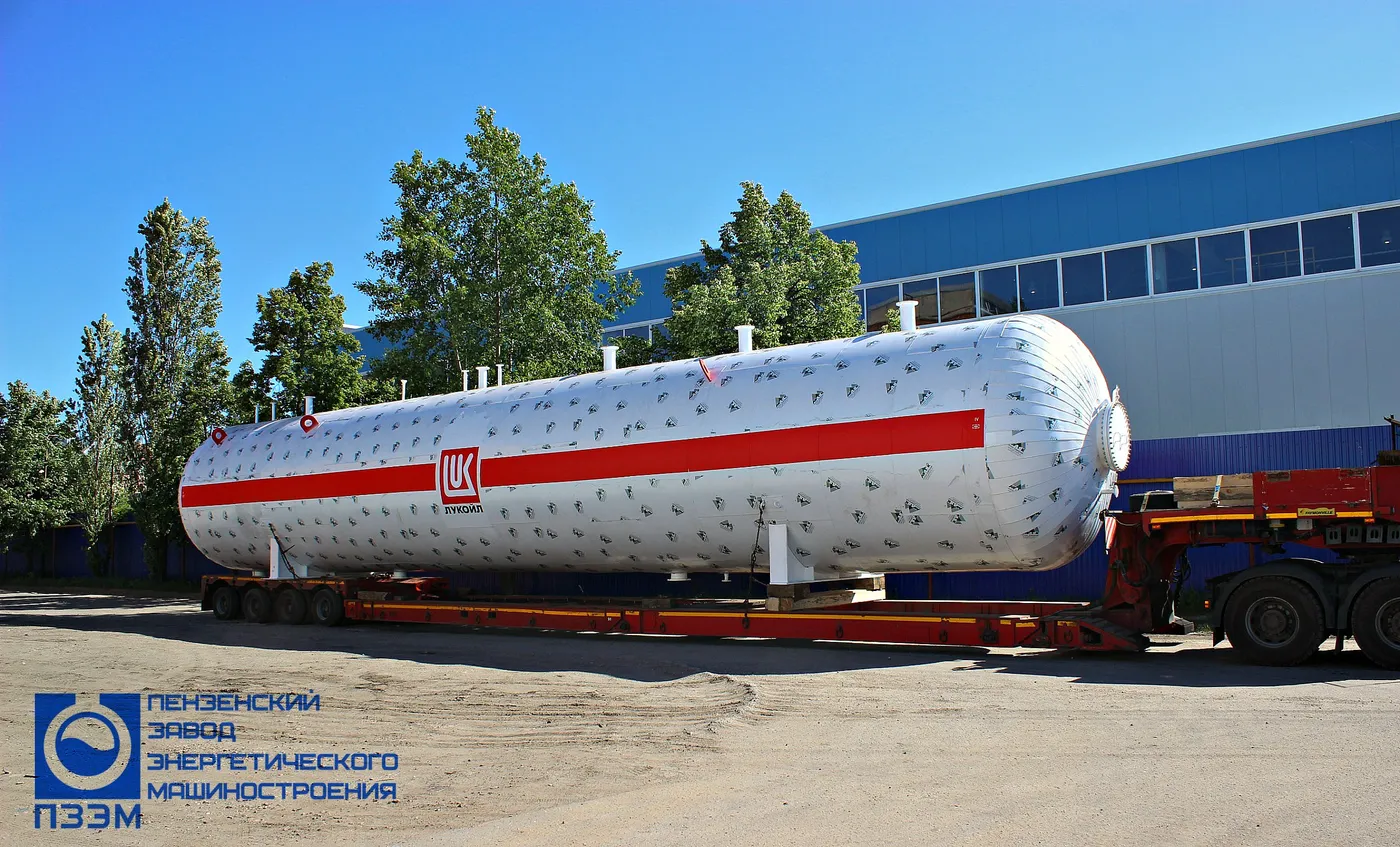

Отстойники нефти ОГВ-Г-200-1,0-1-И
Для компании ПАО «Лукойл» изготовлены и поставлены 8 отстойников нефти ОГВ-Г-200-1,0-1-И объёмом 200 м³. Масса — 36500 кг, давление — 1 МПа, материал исполнения — сталь 09Г2С, толщина обечаек — 14 мм.
Отстойник воды
Для крупной инжиниринговой компании из Уфы изготовлен отстойник для пластовой воды ОВ-1,6-2000-2 объёмом 25 м³. Масса — 8920 кг, давление — 1,6 МПа, материал исполнения — сталь 09Г2С, толщина стенки — 14 мм.
Отстойник воды 200 м3
Отстойник воды объёмом 200 м³ изготовлен для одной из крупнейших нефтегазовых компаний в мире, на долю которой приходится более 2% мировой добычи нефти и около 1% доказанных запасов углеводородов. Масса — 41 т. Давление — 1 МПа. Материал исполнения — сталь 09Г2С. Толщина стенки — 14 мм.

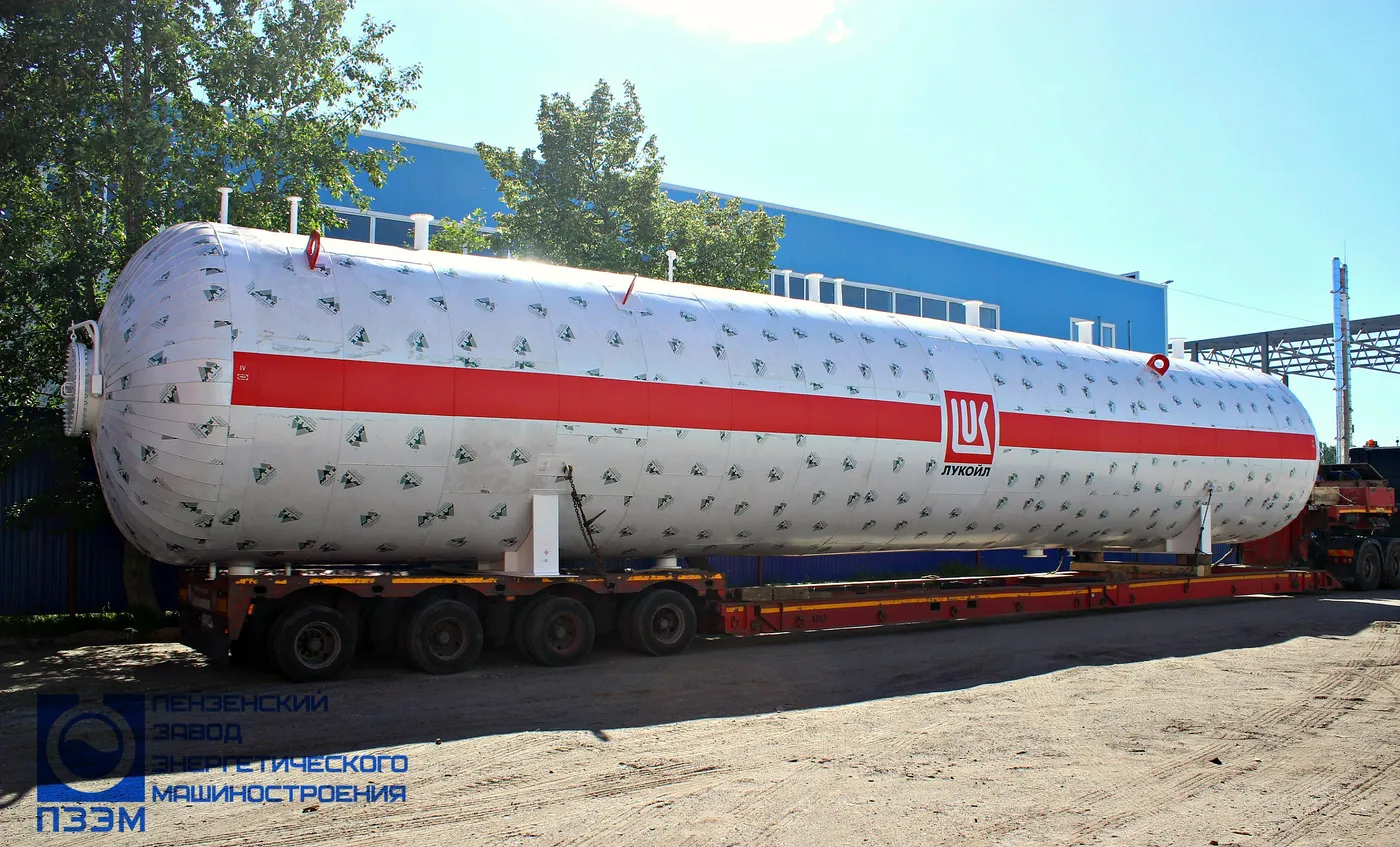

Отстойник гидрофобный ОГВ-Г-200-1,0-1-И
Для компании «Лукойл-Пермь» изготовлен и поставлен отстойник гидрофобный ОГВ-Г-200-1,0-1-И объёмом 200 м³; применяется для разделения нефти и пластовой воды.

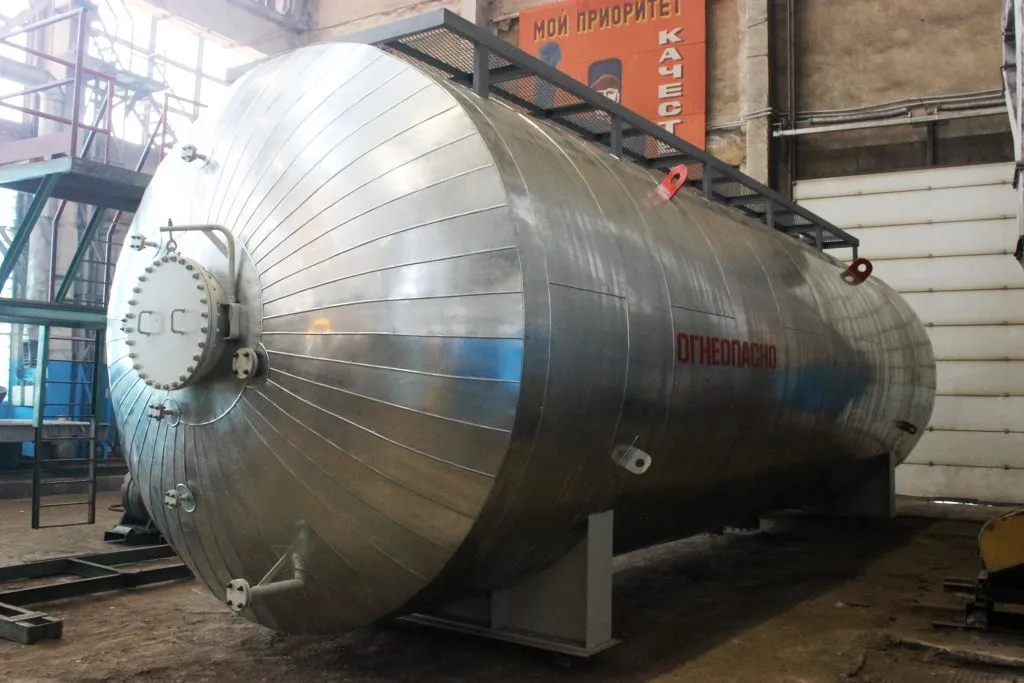

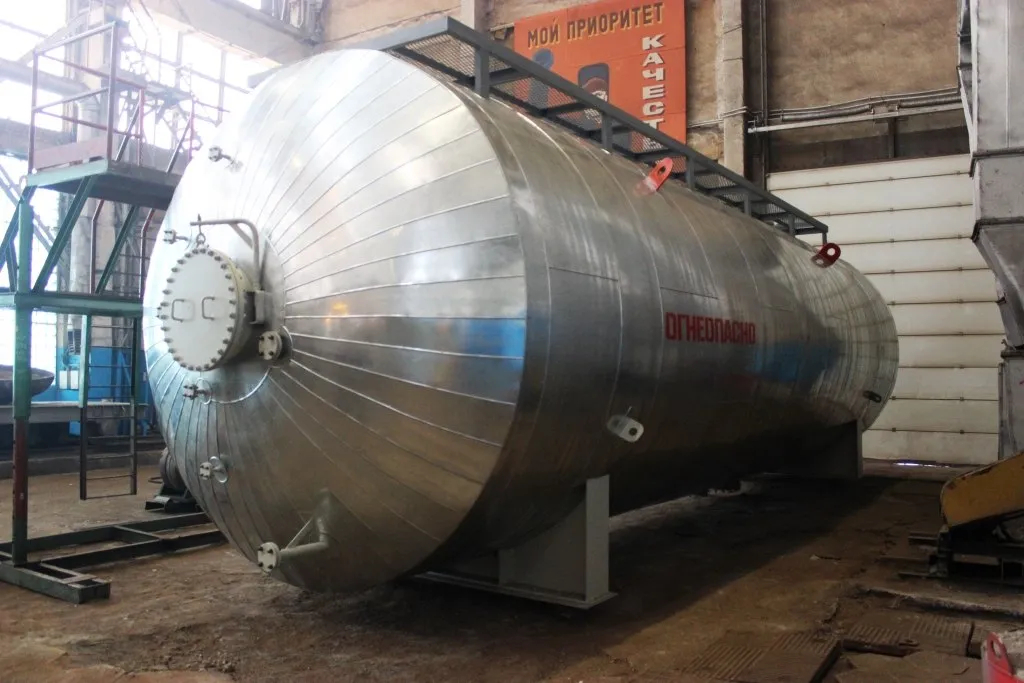

Резервуар РГС-5
Отстойник для дождевых стоков РГС-5 объёмом 5 м³ произведён и поставлен в Красноярский край для компании «Роснефть»; эксплуатируется за Полярным кругом. Материал изготовления — сталь 09Г2С, расчётное давление — 1 МПа, днища эллиптические. Отстойник снабжён саморегулирующимся нагревательным кабелем, наружной теплоизоляцией и кожухом из оцинкованной стали; корпус имеет наружную и внутреннюю антикоррозийную защиту. Расчётный срок службы — 20 лет.

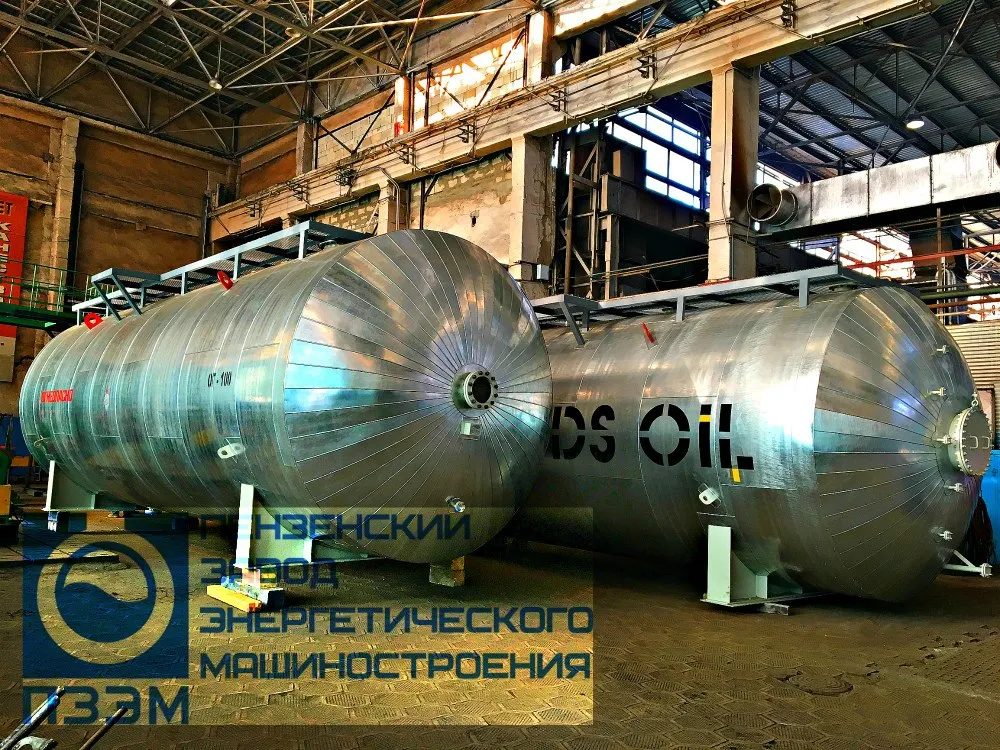

Отстойник горизонтальный ОГ-100
Горизонтальные отстойники ОГ-100 в количестве 4 шт. изготовлены для крупной нефтяной компании, расположенной в Удмуртской Республике. Аппараты предназначены для обезвоживания нефти. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.
О продукции
Изготавливаем горизонтальные отстойники нефти ОН (ОГ) и ОГН-П с перегородками, отстойники воды ОВ и гидрофобные ОГВ-Г, а также отстойники с жидкостным фильтром ОГЖФ. В отстойнике жидкость отстаивается: нефть, вода и механические примеси разделяются по плотности.

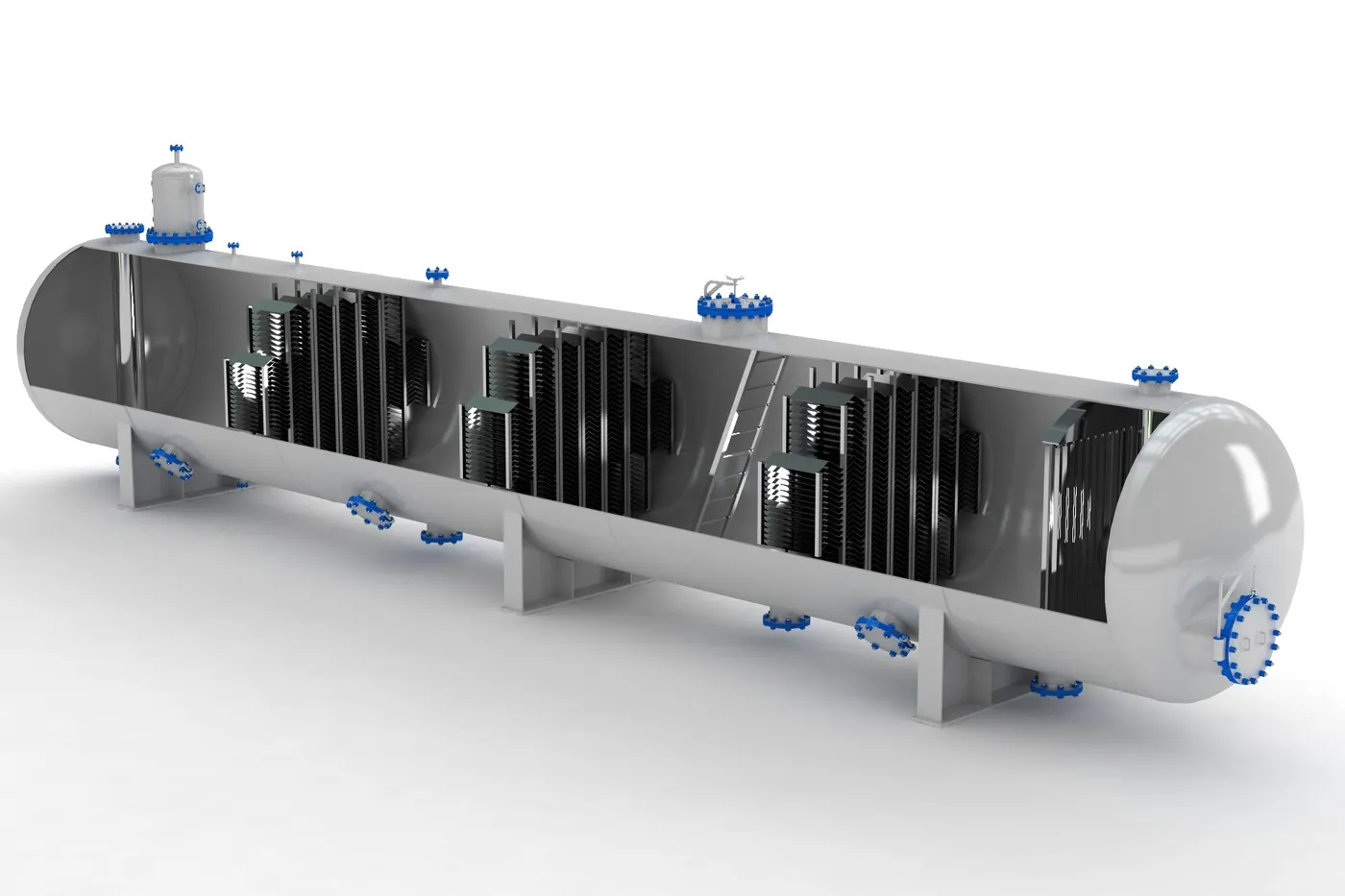

Примеси и вода мешают транспортировать нефть и дают отложения в теплообменниках и ёмкостях. Отстойник — цельносварной горизонтальный аппарат с двумя эллиптическими днищами и внутренними устройствами.
По заказу оснащаем отстойник рубашкой, змеевиком или трубным пучком для обогрева, а объём, давление, материал и оснащение подбираем под вашу задачу.
Отстойники работают в нефтегазовой отрасли, среди заказчиков — нефтедобывающие предприятия, НПЗ, нефтехимические заводы и нефтебазы. Например, мы изготовили гидрофобный отстойник ОГВ-Г-200-1,0-1-И объёмом 200 м³ для пластовой воды.
Нормативная база
| Документ | Что регулирует |
|---|---|
| ТУ 3615-001-85873787-2020 | Аппараты емкостные. Технические условия |
Справочная информация
Вопросы и ответы
В отстойнике жидкость отстаивается: нефть, вода и механические примеси разделяются по плотности.
ОН — отстойник нефти; ОВ — отстойник воды. По ТУ 3615-001-85873787-2020 — вместимость до 300 м³, расчётное давление до 4 МПа.
Изготавливаем отстойники нефти горизонтальные с перегородками, отстойники с жидкостным фильтром, отстойники нефти горизонтальные, отстойники воды, отстойники воды горизонтальные гидрофобные.
ОГН-П — отстойник нефти горизонтальный с перегородками.
ОГЖФ — отстойник с жидкостным фильтром.
ОГ — отстойник нефти горизонтальный, то же, что ОН.
ОГВ-Г — отстойник воды горизонтальный гидрофобный.
Да. Среди наших проектов этого типа северное исполнение ХЛ1/УХЛ1 по ГОСТ 15150-69 — в 1 проекте. Сталь подбираем по температуре: 09Г2С категории 7 — до −50 °C, категорий 15 и 17 — до −70 °C (ГОСТ 34347-2017, табл. А.1).
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.
- ТР ТС 010/2011 О безопасности машин и оборудования
- ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением
- СТО 00220575.063-2005 Сосуды, аппараты и блоки технологические установок подготовки и переработки нефти и газа, содержащих сероводород и вызывающих коррозионное растрескивание. Технические требования
