Аппарат емкостной 200 м³ на 1,0 МПа — отстойник блочный нефтяной ОБН-3000/6

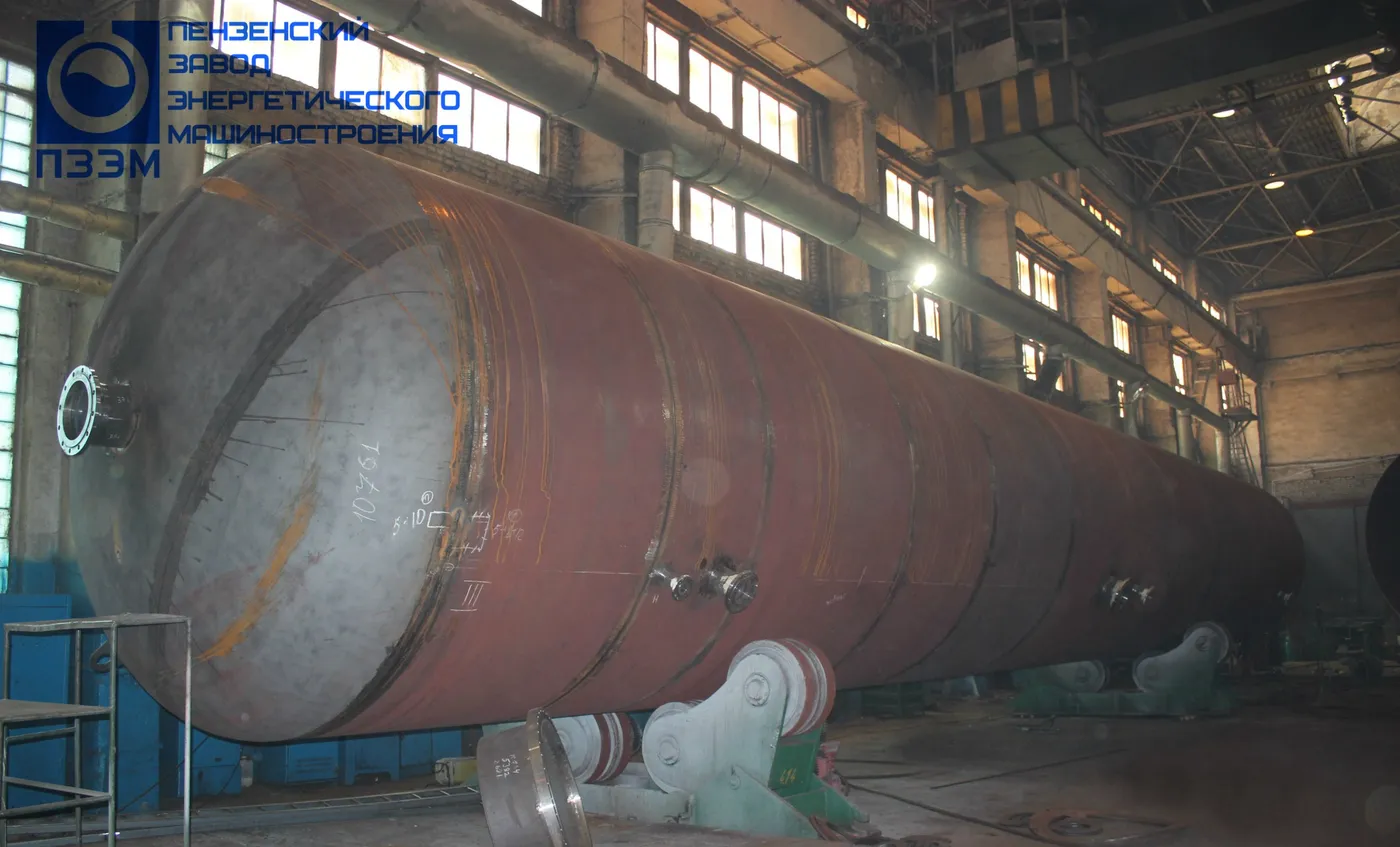

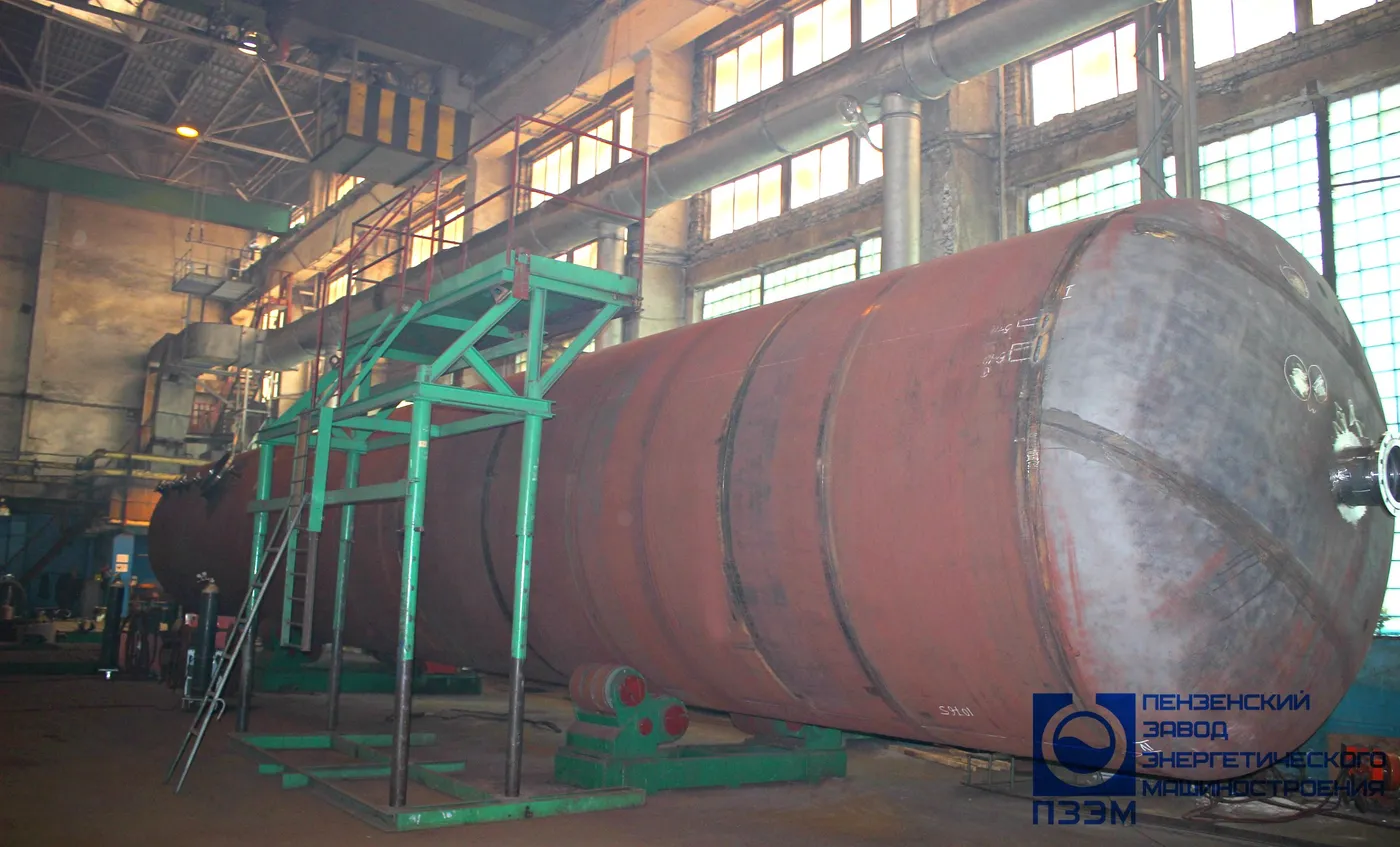

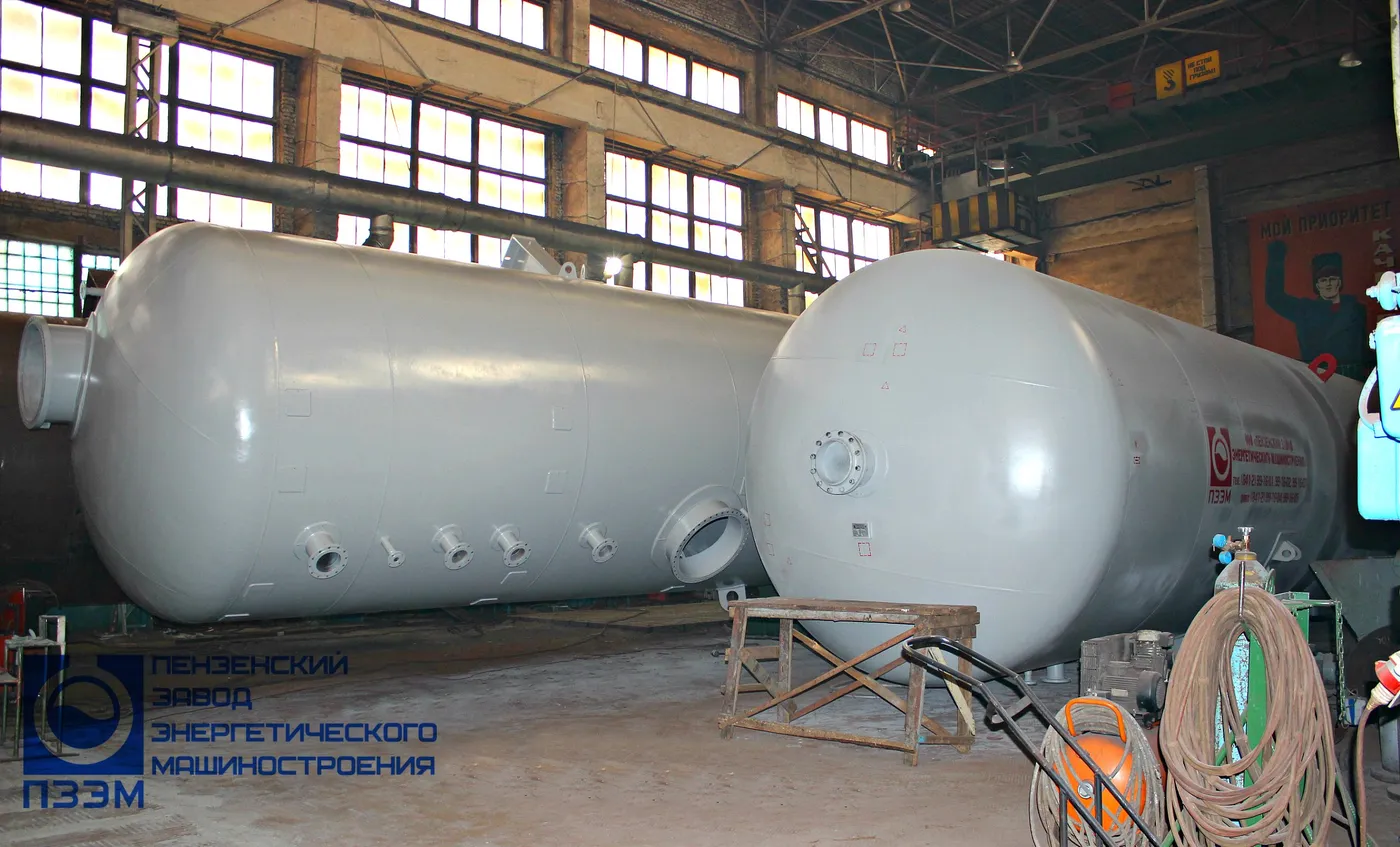

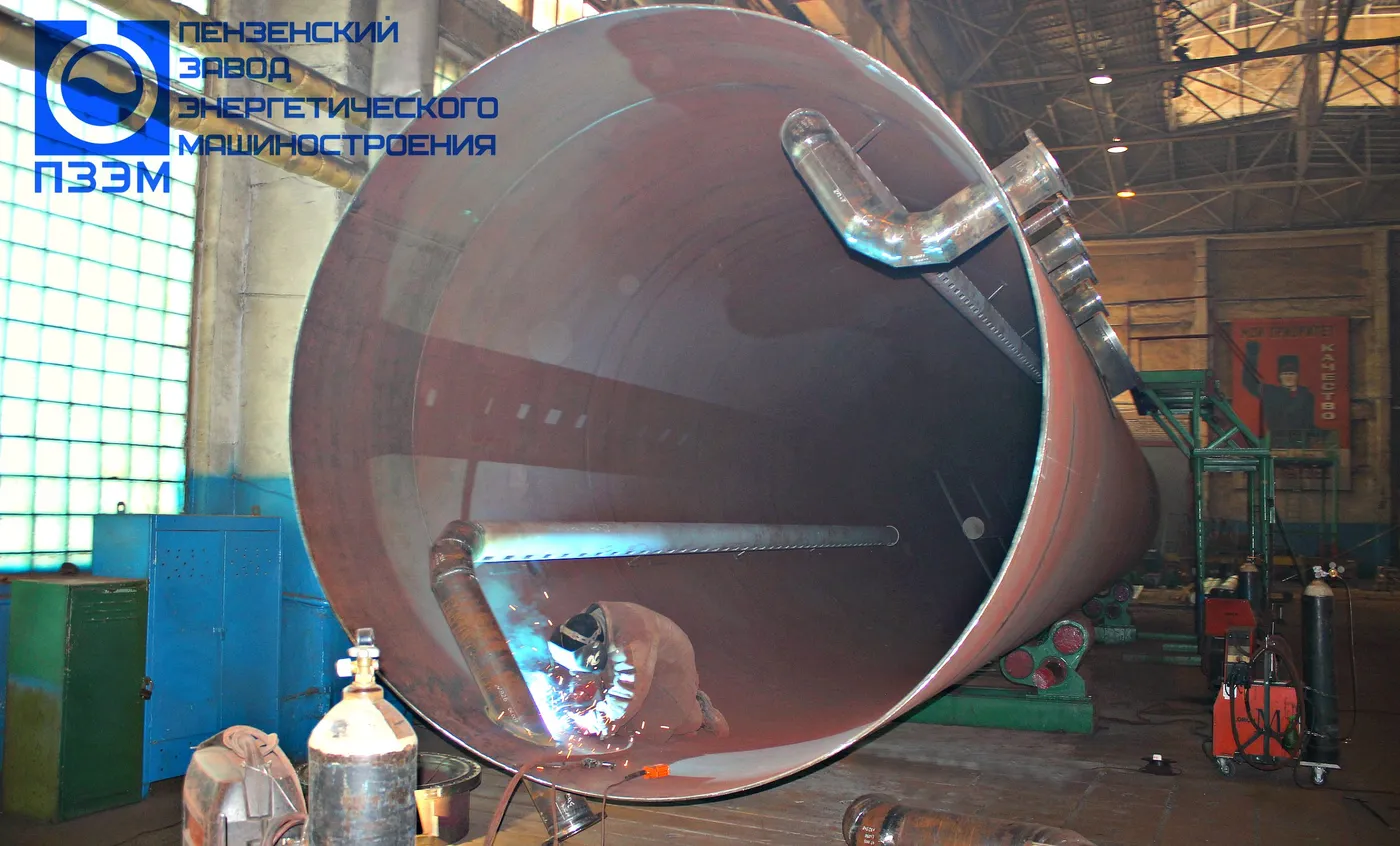

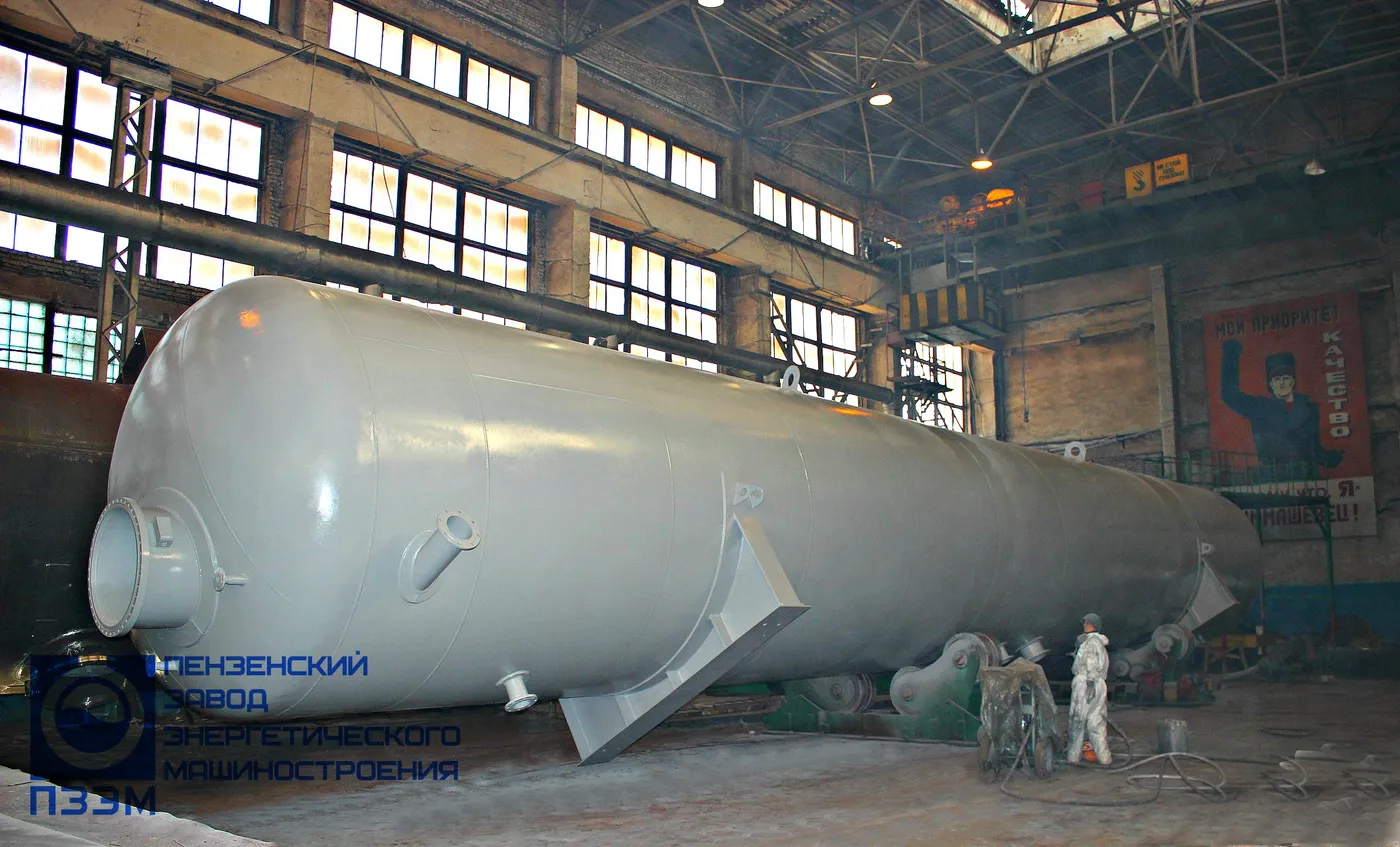

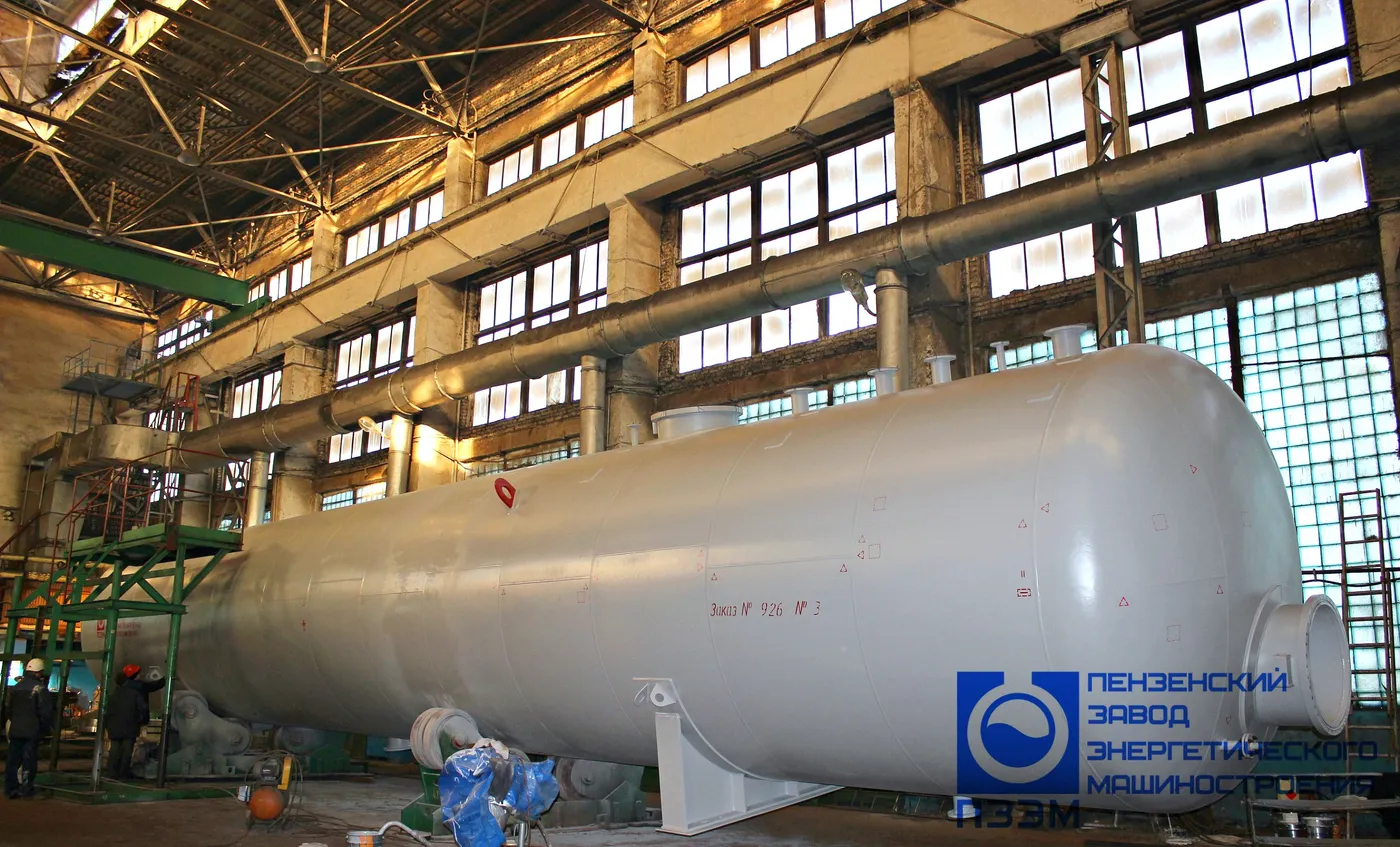

Для компании «Лукойл-Пермь» изготовлены 3 отстойника блочных нефтяных ОБН-3000/6 объёмом 200 м³; будут использоваться на первой ступени обезвоживания нефти от пластовых вод. Производительность аппаратов — 3000 м³ в сутки, рабочее давление — 6 атм. Материал изготовления — сталь 09Г2С-15, толщина стенки — 14 мм, масса каждого отстойника — 32850 кг. Диаметр аппарата — 3400 мм, длина — 23320 мм. Расчётное давление — 1,0 МПа. Отстойники испытаны пробным гидравлическим давлением 1,43 МПа. Расчётный срок службы — 20 лет.
| Тип аппарата | ОБН-3000/6 |
|---|---|
| Назначение аппарата | первая ступень обезвоживания нефти |
| Группа аппарата по ГОСТ Р 52630-2012 | 1 |
| Объем аппарата, м³ | 200 |
| Производительность по жидкости (нефть+вода), т/ч | 132,275-311,081 |
| Давление рабочее, МПа (кгс/см²) | не более 1,0 (10,0) |
| Давление расчетное, МПа (кгс/см²) | 1,0 (10,0) |
| Рабочая температура среды максимальная, °C | плюс 70 |
| Расчетная температура стенки, °C | 100 |
| Температура пропарки, °C | 150 |
| Абсолютная минимальная температура окружающей среды, °C | минус 50 |
| Рабочая среда | нефть, пластовая вода |
| Класс опасности по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности смеси по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002 | IIA-T3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Расчетный срок службы, лет | 20 |
| Гарантийный срок, мес. | 24 |
| Прибавка для компенсации коррозии, мм | 2 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Место установки | наружная установка |
| Климатическое исполнение | У |
| Категория установок по СП 12.13130.2009 | АН |
| Класс взрывоопасной зоны по ПУЭ | В-1г |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Климатический район | 1В |
| Вес снегового покрова, район | V |
| Сейсмичность, балл не более | 5 |
| Ветровой район | II |
| Масса, кг | 33000 |
| Исполнение | горизонтальный, на двух седловых опорах (неподвижная и подвижная), с внутренними устройствами, лестницей |
| Испытание | на прочность и герметичность гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут |
| Испытание строповых устройств | статической нагрузкой 412,50 кН (41250 кгс); дополнительный груз массой 8250 кг, подъем на высоту 100 мм с выдержкой 10 минут |
| Состояние поставки | в собранном виде со снятыми фланцами и заглушками штуцеров Б, Д, Е, Ж, И, К1, К2, К3, Н, П, Р и крышками люка Л1 |
| Покрытие/окраска | наружной поверхности аппарата: Masscopoxy 1264 (1 слой), общая толщина покрытия – 100мкм; внутренней поверхности аппарата: Hempadur 85671 (2 слоя), общая толщина покрытия – 300мкм; строповые устройства поз. 20, 46 – эмаль НЦ-132К красная ГОСТ 6631-74 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход обводненной нефти | 300 | 1,6 |
| Б | Выход обезвоженной нефти | 200 | 1,6 |
| В | Выход пластовой воды | 200 | 1,0 |
| Д | Для предохранительного клапана | 150 | 1,6 |
| Е | Для датчика давления | 150 | 1,6 |
| Ж | Для уровнемера | 150 | 1,6 |
| И | Для манометра | 50 | 1,6 |
| К1..3 | Для дренажа (3 шт.) | 150 | 1,6 |
| Л1 | Люк-лаз | 600 | 1,6 |
| Л2 | Люк-лаз | 800 | 1,6 |
| М1, М2 | Для датчиков температуры (2 шт.) | 50 | 1,6 |
| Н | Для пропарки | 50 | 4,0 |
| П | Для зачистки | 300 | 1,6 |
| Р | Для сигнализатора уровня | 50 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 26.008-85
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ Р 52630-2012
- ОСТ 26-5-99
- ТР ТС 032/2013
- ФНП
