Нефтегазосепаратор НГС-II-50-1,6-2400-И объемом 50 м³

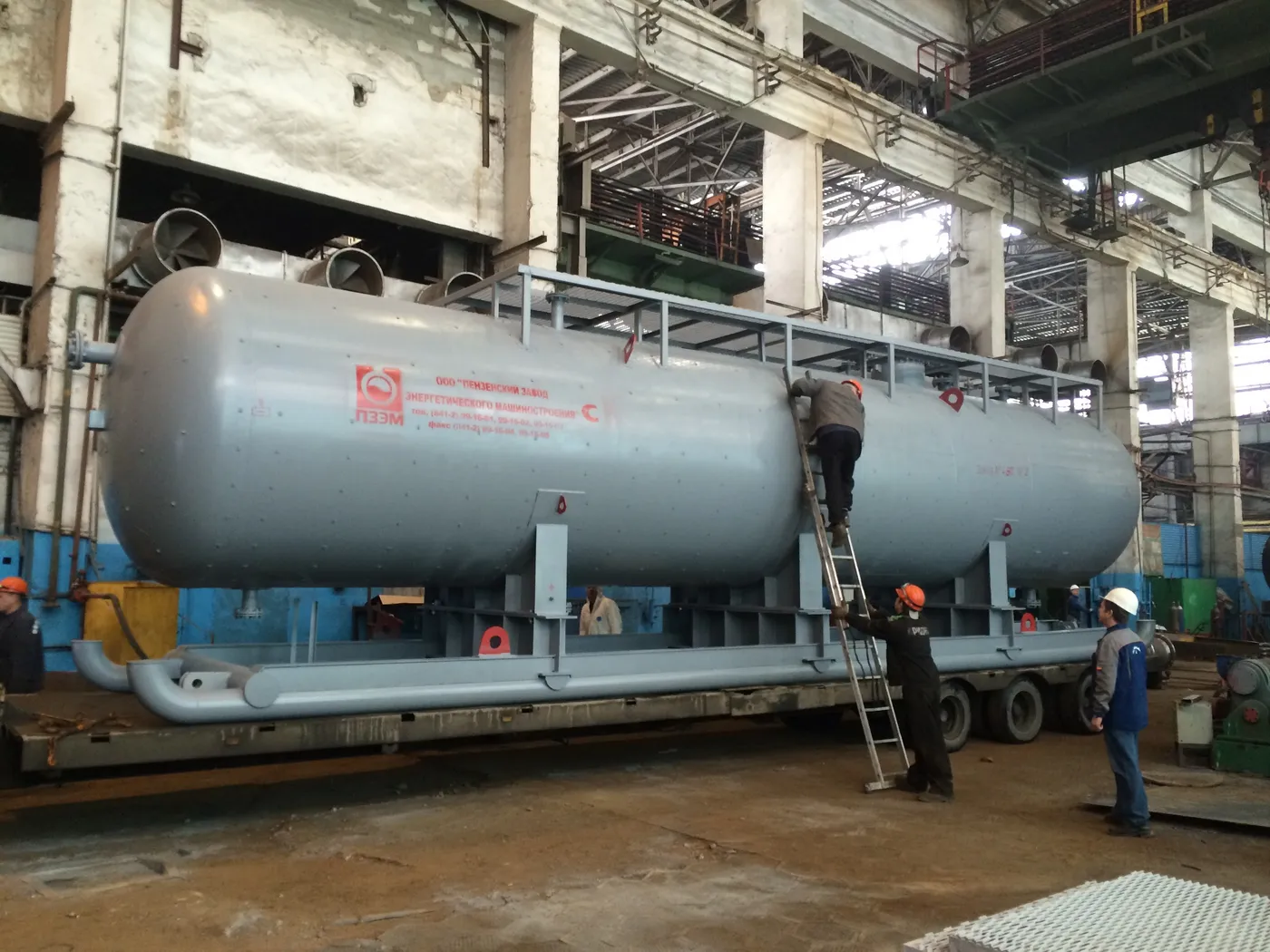

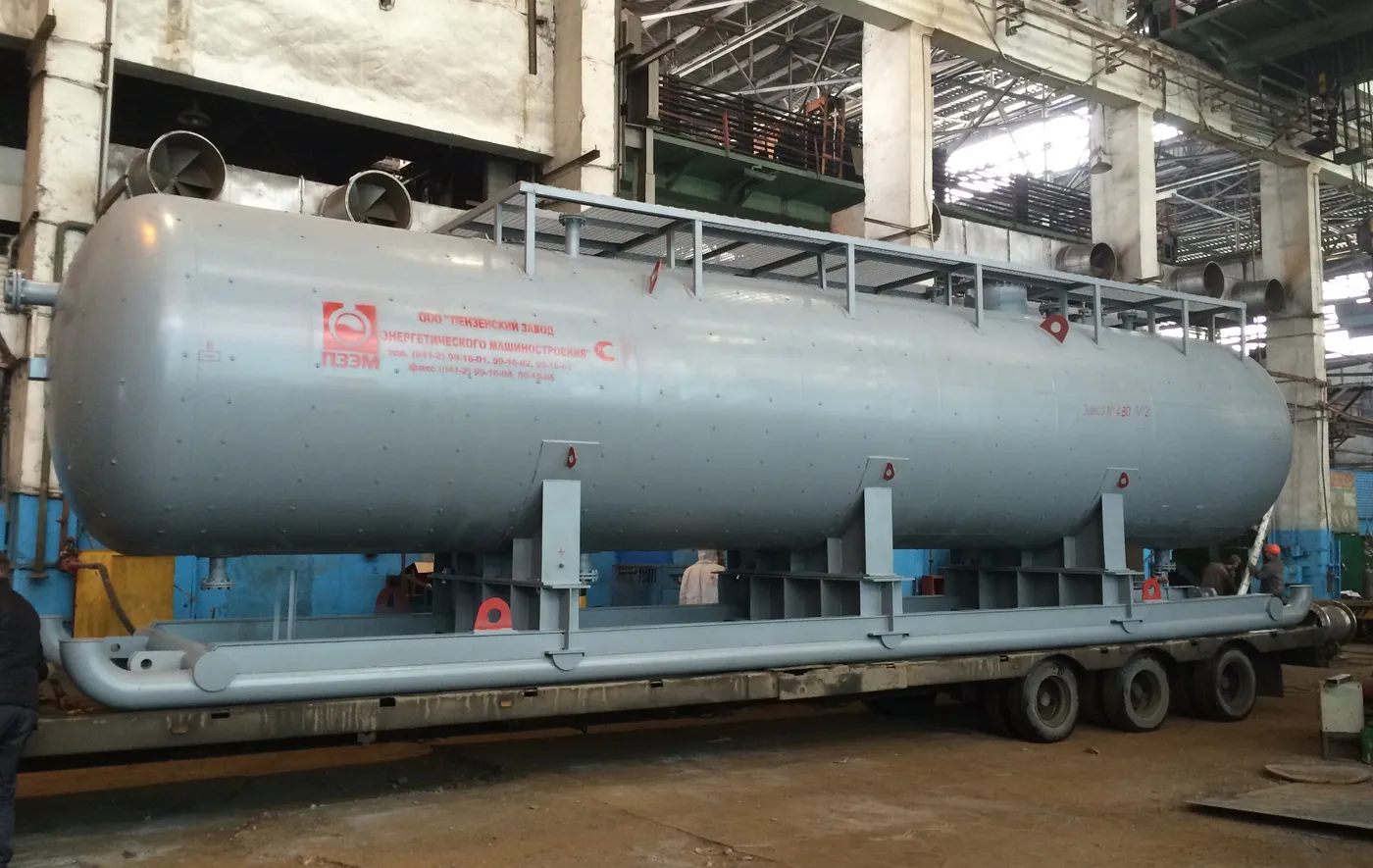

Нефтегазовый сепаратор на санях объёмом 50 м³ изготовлен по заказу инжиниринговой компании, поставляющей технологические и вспомогательные блоки в нефтегазовую отрасль. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.

Назначение аппарата	Для сепарации газонефтяной смеси
Группа аппарата по ГОСТ Р 52630-2012	1
Вместимость, м³	50
Давление рабочее, МПа (кгс/см²)	до 1,6 (16,0)
Давление расчетное, МПа (кгс/см²)	1,6 (16,0)
Пробное давление гидравлическое, МПа (кгс/см²)	2,1 (21,0)
Минимально допустимая отрицательная температура стенки, находящейся под давлением, °C	минус 60
Расчетная температура стенки, °C	40
Наименование рабочей среды	Газонефтяная смесь
Класс опасности по ГОСТ 12.1.007-76	3
Пожароопасность по ГОСТ 12.1.004-91	да
Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99	IIA-T3
Коррозионность	да
Температура среды максимальная, °C	5
Температура среды минимальная, °C	минус 60
Основной материал	09Г2С-15 ГОСТ 19281-89
Прибавка на коррозию, мм	2
Срок службы, лет	20
Число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность, балл	6
Диаметр максимальный, мм	2428
Длина, мм	12753
Высота, мм	4890
Масса, кг	20100
Исполнение	горизонтальный, на санях, с опорами подвижной и неподвижной, площадкой обслуживания, стремянкой и ограждениями
Гидроиспытание	на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут
Испытание строповых устройств	статической нагрузкой 251,25 кН (25125 кгс), дополнительный груз 5025 кг, подъём на 100 мм с выдержкой 10 минут
Покрытие/окраска	наружной поверхности аппарата, стремянки, ограждений, площадки, саней: грунт ГФ-021 2 слоя по 20 мкм, эмаль НЦ-132 светло-серая 2 слоя по 20 мкм. Общая толщина покрытия - 80 мкм; строповые устройства поз. 6 - эмаль НЦ-132К красная ГОСТ 6631-74; внутреннюю поверхность после гидроиспытания продуть и просушить сжатым воздухом
Изоляция	Теплоизолировать на месте монтажа силами и средствами заказчика. Материалы для теплоизоляции в поставку не входят. Детали крепления теплоизоляции по ГОСТ 17314-81
Состояние поставки	со снятой стремянкой поз. 20, ограждениями поз. 8, 9, 10, 11; штуцера закрыть транспортными заглушками
Регистрация	Аппарат подлежит регистрации в органах Ростехнадзора; техническое освидетельствование в соответствии с ПБ 03-576-03, подраздел 6.3 табл. 11
Строповка	согласно схеме строповки (лист 5) при температуре окружающего воздуха не ниже минус 20°C

Обозначение	Назначение	DN	PN, МПа
А	Вход нефтегазовой смеси	150	1,6
Б	Выход газа	100	1,6
В	Для очистки	150	1,6
Г	Выход нефти	150	1,6
Д1, Д2	Для дифманометра (резьба наружная)	25/R1/2	2,5
П	Для установки датчика уровня	150	2,5
Ж1, Ж2	Для предохранительного клапана	100	1,6
О	Для дренажа	100	1,6
М	Для пропарки	50	1,6
С	Люк-лаз	600	1,6
Р1	Для манометра	25/М20х1,5	4,0
С1	Для термометра сопротивления (резьба внутренняя)	25/М20х1,5	4,0
Т1, Т2	Для указателя уровня	25	4,0
К1, К2	Для уровнемера	50	1,6
Л	Для сигнализатора уровня поплавкового типа	50	4,0
Н	Для термометра ртутного (резьба внутренняя)	50/М27х2	4,0
