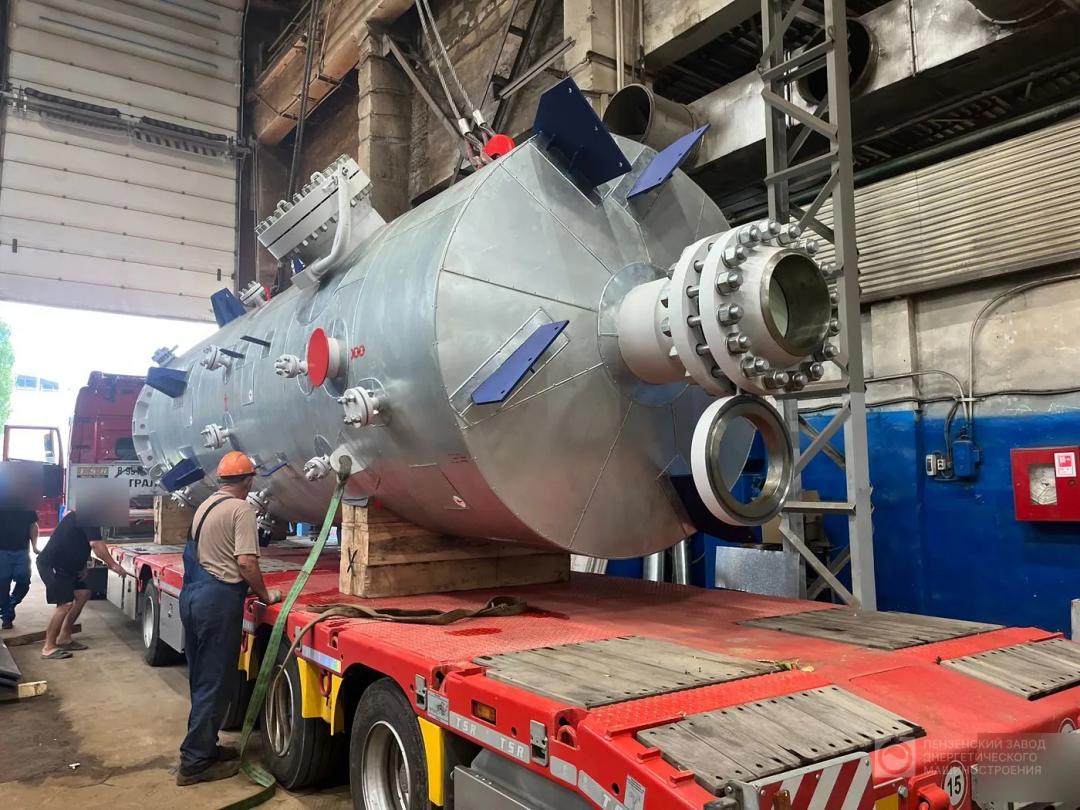

Корпус фильтра-сепаратора С-2 объемом 19,5 м³

Особенности

Северное исполнение

Климатическое исполнение ХЛ1, минимальная температура стенки −70 °C.

Инспекционная приёмка

Термообработка

Специальные требования: термообработка — да; теплоизоляция — да; электрообогрев — кубовой части

Сепаратор С-2 вместимостью 19,5 м³, на рабочее давление до 9,9 МПа. Вертикальное исполнение. Минимальная температура стенки — −70 °C, климатическое исполнение ХЛ1. В заказе: приёмка инспекцией заказчика, термообработка. Заказ 2026 года.

Назначение аппарата	очистка газа от капельной жидкости и твёрдых частиц
Группа аппарата по ГОСТ 34347-2017	1
Группа рабочей среды по ТР ТС 032/2013	1
Категория аппарата по ТР ТС 032/2013	4
Вместимость, м³	19,5
Давление рабочее (изб.), МПа (кгс/см²)	минимальное 3,55 (35,5); максимальное 9,9 (99)
Давление расчетное (изб.), МПа	10,0
Пробное давление гидравлическое, МПа	вертикальное положение — 13; горизонтальное положение — 13,08
Рабочая температура, °C	минимальная минус 44,3; максимальная минус 0,7
Минимально допустимая температура стенки аппарата, находящегося под расчетным давлением, °C	минус 70
Расчетная температура стенки, °C	50
Температура пропарки, °C	170
Класс опасности по ГОСТ 12.1.007-76	3
Пожароопасность по ГОСТ 12.1.004-91	да, АН
Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020	IIA-T3
Коррозионность	да
Класс взрывоопасной зоны по ПУЭ	В-1г
Специальные требования	термообработка — да; теплоизоляция — да; электрообогрев — кубовой части
Прибавка для компенсации коррозии, мм	2
Расчетный срок службы, лет	20
Число циклов нагружения аппарата за весь срок службы	не более 1000
Место установки	на открытой площадке
Климатическое исполнение по ГОСТ 15150-85	ХЛ1
Тип аппарата	ВЭЭ
Условия эксплуатации	климатическое исполнение 1Г (так на чертеже); абсолютная минимальная температура минус 50,9 °C; сейсмичность района по СП 14.13330.2014 — 5 балл; ветровая нагрузка по СП 20.13330.2016 — 0,48 кПа (IV район); снеговая нагрузка по СП 20.13330.2016 — 2,5 кПа (IV район)
Исполнение	вертикальный, на опоре, с площадками обслуживания, стремянками, лестницей
Испытания	гидроиспытания на прочность и герметичность на заводе-изготовителе в горизонтальном положении в течение 30 минут согласно технической характеристике; после гидроиспытаний аппарат просушить сжатым воздухом или инертным газом
Покрытие	наружная поверхность — грунт-эмаль Армокот F100 ТУ 2312-009-23354769, цвет светло-серый (RAL 7047), 2 слоя, толщина покрытия — не менее 100 мкм, общая толщина не менее 200 мкм, класс покрытия — VI по ГОСТ 9.032-74; внутренняя поверхность — грунт «Акрус-Прайм» коричневый не менее 200 мкм, эмаль «Акрус-Лонг» серый не менее 200 мкм, общая толщина не менее 400 мкм; строповые устройства — грунт-эмаль «Экспресс» (красная) ТУ 2312-034-54651722-2002
Изоляция	Аппарат подлежит теплоизоляции на заводе-изготовителе: маты прошивные из минеральной ваты по ГОСТ 21880-2011, тип МП-125НГ, толщина теплоизоляции S=100мм; покрывной слой — лист оцинкованный ГОСТ 14918-2020; лючки 250х250мм для технического диагностирования
Электрообогрев	На аппарате после нанесения антикоррозионного покрытия установить систему электрообогрева (кубовой части); нагревательный кабель уложить по схеме установки нагревательных элементов до нанесения теплоизоляции
Состояние поставки	емкость в сборочном виде с ответными фланцами, прокладками и крепежом, с установленными кронштейнами, с теплоизоляцией, с неустановленными внутренними устройствами, с неприваренными площадками обслуживания, ограждениями и лестницами; площадки отгружаются монтажными частями; внутренние устройства поставляются в разобранном виде, на заводе-изготовителе производится контрольная сборка
Гарантийный срок	18 месяцев со дня ввода аппарата в эксплуатацию, но не более 24 месяцев со дня поставки (отгрузки) изготовителем

Обозначение	Назначение	DN	PN, МПа
А	Вход газа	400	10
Б	Выход газа	400	10
В	Слив конденсата	150	10
Г	Дренаж	80	10
Е	Для термометра	25 (М20х1,5)	10
Ж	Для термопары	25 (М20х1,5)	10
З	Для манометра	50	10
И1, И2	Для датчика перепада давления	50	10
П1.1…П4.4	Для сигнализаторов/датчиков уровня (верхнего, нижнего; РСУ и ПАЗ)	50	10
Л1, Л2	Люк	500	10
Р	Для пропарки	50	10
С	Для блока предохранительных клапанов	50	10
Т	Сброс газа на факел	50	10
У	Аварийный слив	80	10
Ф	Лаз	500	—
