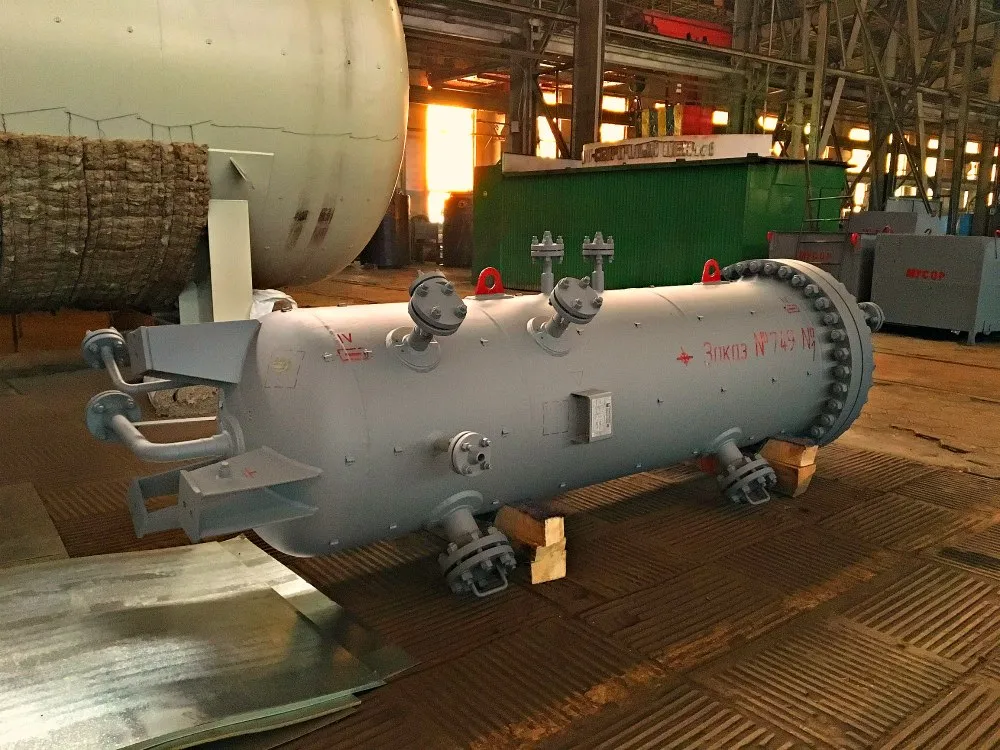

Газосепаратор сетчатый ГС1-6,3-800-2-И объемом 1,6 м³
Газосепаратор сетчатый ГС-1-6,3-800-2-И имеет диаметр 800 мм. Штуцеры, змеевик и основание изготовлены из стали 09Г2С, ультрасетка выполнена из нержавеющей стали. Аппарат предназначен для применения на кустовой скважине при температуре до −51 °C. Испытан на прочность и герметичность пробным гидравлическим давлением 9,02 МПа. Расчётный срок службы — 10 лет.
| Назначение аппарата | Для очистки попутного нефтяного газа от жидкости |
|---|---|
| Группа аппарата (корпус / подогреватель) | 1 / 2 |
| Объем внутренний, м³ (корпус) | 1,6 |
| Рабочий объем, м³ (корпус) | 0,5 |
| Давление рабочее, МПа (кгс/см²) (корпус / подогреватель) | 5,72 (57,2) / 0,5 (5,0) |
| Давление расчетное, МПа (кгс/см²) | 6,3 (63,0) |
| Пробное давление гидравлическое, МПа (кгс/см²) | 9,02 (90,2) |
| Рабочая температура, °C (корпус / подогреватель) | плюс 100 / плюс 200 |
| Расчетная температура, °C (корпус / подогреватель) | плюс 150 / плюс 250 |
| Минимальная допустимая отрицательная температура стенки, находящейся под давлением, °C (корпус / подогреватель) | минус 60 / положительная |
| Поверхность нагрева, м² (подогреватель) | 1,18 |
| Рабочая среда (корпус) | нефтеводогазовая смесь |
| Рабочая среда (подогреватель) | насыщенный пар, конденсат пара |
| Класс опасности по ГОСТ 12.1.007-76 (корпус / подогреватель) | 3 / нет |
| Пожароопасность (корпус / подогреватель) | Да / нет |
| Взрывоопасность (корпус / подогреватель) | Да / нет |
| Коррозионность (корпус / подогреватель) | да / да |
| Основной материал (корпус / подогреватель) | 09Г2С-15 ГОСТ 19281 / 09Г2С |
| Прибавка на коррозию, мм | 2 |
| Расчетный (назначенный) срок службы, лет | 10 |
| Число циклов нагружения за весь срок службы | не более 1000 |
| Сейсмичность, балл не более | 5 |
| Теплоизоляция | Да |
| Габаритные размеры аппарата, не более: диаметр максимальный, мм | 1055 |
| Габаритные размеры аппарата, не более: длина, мм | 1420 |
| Габаритные размеры аппарата, не более: ширина, мм | 1380 |
| Габаритные размеры аппарата, не более: высота, мм | 4010 |
| Масса, кг (штамп) | 2500 |
| Исполнение | вертикальный, на опорах (3 опоры, вид Б) |
| Внутренние устройства | сетчатые отбойники (каплеотбойные пакеты), змеевиковый подогреватель в нижней части |
| Состояние поставки | в собранном виде, со снятой запорно-регулирующей арматурой |
| Испытания | Аппарат и подогреватель испытать на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут |
| Покрытие/окраска | Наружной поверхности: грунт-эмаль ЯрЛикоат 0278 ТУ 2313-174-21743165-2000 (3 слоя). Общая толщина покрытия – 70-80 мкм; строповых устройств поз. 7 – эмаль НЦ-132К красная ГОСТ 6631-74; внутреннюю поверхность обезжирить и просушить |
| Изоляция | Аппарат теплоизолировать на месте монтажа силами и средствами заказчика. Материалы для теплоизоляции в поставку завода-изготовителя не входят |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход газа | 100 / НКТ73 | 6,3 |
| Б | Выход газа | 100 / НКТ73 | 6,3 |
| В | Выход конденсата | 50 | 6,3 |
| Г | Дренаж | 50 | 6,3 |
| Д1,2 | Для пробоотборника | 50 | 6,3 |
| Е | Для предохранительного клапана | 50 | 6,3 |
| Ж | Для термометра | 50 / М20х1,5 | 6,3 |
| З | Вход теплоносителя | 25 | 6,3 |
| И | Выход теплоносителя | 25 | 6,3 |
| Л1,2 | Для манометра | 25 / М20х1,5 | 6,3 |
| П1,2 | Лючок | 100 | 6,3 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 12821-80
- ГОСТ 17314-81
- ГОСТ 21150-87
- ГОСТ 26.008-85
- ГОСТ 9.014-78
- ГОСТ Р 52630-2012
- ОСТ 26-5-99
- ТУ 3615-001-85873787-2013
- ФНП
