Поликонденсатор Р2,3 (1487П)
Для крупного предприятия химической промышленности изготовлен поликонденсатор объёмом 3 м³. Масса — 4225 кг, давление — 0,6 МПа, материал исполнения — сталь AISI316TI.

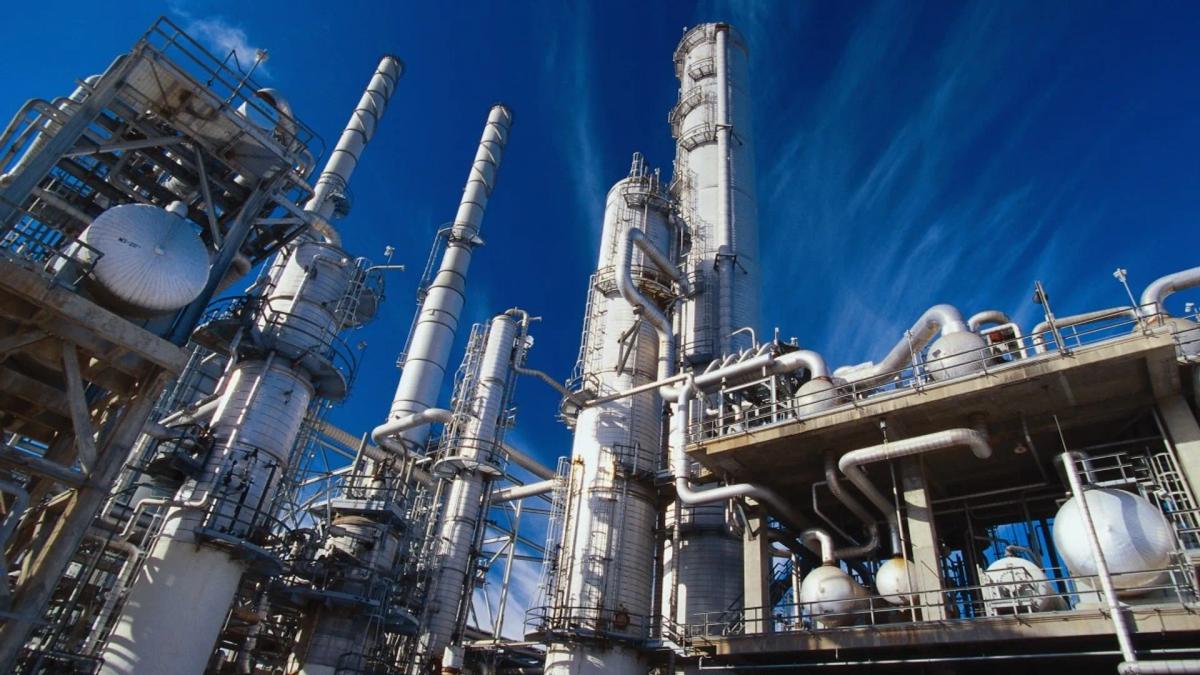

Оборудование для химической промышленности
Для химических производств ПЗЭМ поставляет аппараты ёмкостные и теплообменные, а также сепараторы, применяемые на трёх основных этапах цикла — подготовке сырья (приём, дозирование и накопление исходных компонентов), химическом синтезе в реакторном оборудовании и на отводе продуктов реакции, где требуется охлаждение и разделение фаз.
- 13 проектов
- реализовано по отрасли
- 4 этапа цикла
- Подготовка сырья → Транспортировка
- 5 типов компаний
- Химические заводы, Лакокрасочные заводы, Фармацевтические предприятия и другие
Применение оборудования
для отрасли «Химическая промышленность»
1 этап Подготовка сырья
На этапе подготовки сырья осуществляется приём, накопление и подготовка исходных компонентов к дальнейшей переработке: дозирование, выравнивание состава и хранение сырья в заданных технологических условиях.
Оборудование для этого этапа
2 этап Химический синтез
Этап включает первичное превращение сырья в целевые продукты за счёт температуры, давления и технологических процессов с использованием реакторного оборудования с перемешивающими устройствами и теплообменников.
Оборудование для этого этапа
3 этап Отвод продуктов
Постсинтезная обработка: охлаждение, разделение фаз и отвод побочных продуктов с использованием теплообменного и сепарационного оборудования.
Оборудование для этого этапа
4 этап Транспортировка
Готовая продукция передаётся на хранение, фасовку или дальнейшую переработку с использованием насосных установок и буферных ёмкостей.
Оборудование для этого этапа
Типы компаний
Реализованные проекты
Смотреть проект
Конденсатор горизонтальный типа КТГ-125
Для компании-производителя сорбентов и катализаторов из Республики Башкортостан изготовлен и поставлен конденсатор горизонтальный 800КТГ-2,5-25Г-4000-8 диаметром 800 мм и длиной труб 4000 мм. Диаметр труб — 25 мм, толщина стенки теплообменных труб — 2,5 мм, толщина стенки кожуха — 8 мм. Материал изготовления обечайки, днищ и трубных решёток — сталь 09Г2С-12, теплообменных труб — сталь 20. Расчётное давление межтрубного пространства — 2,0 МПа. Аппарат испытан на герметичность и прочность пробным гидравлическим давлением 2,5 МПа. Общая длина теплообменника — 4200 мм, ширина — 1080 мм, высота — 1375 мм. Масса конденсатора — 3750 кг. Рабочая среда в трубах — вода, в межтрубном пространстве — аммиак. Расчётный срок службы — 12 лет.
Пучок теплообменный
Трубный пучок для теплообменного аппарата изготовлен и поставлен в Нижний Новгород на химическое производство; предназначен для охлаждения воды в производственном контуре. Диаметр кожуха — 450 мм, длина — 4000 мм, материал кожуха — сталь 09Г2С, материал труб — сталь 20. Расчётный срок службы — 10 лет.
Аппарат емкостной для химпродуктов с наружным подогревателем объемом 50 м³
Аппарат ёмкостной для химпродуктов с наружным подогревателем объёмом 50 м³ изготовлен для крупнейшего отечественного производителя полимеров и сополимеров этилена. Основной материал корпуса, подогревателя и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.
СУГ-20 м3
Резервуар СУГ объёмом 20 м³ изготовлен по запросу постоянного клиента — крупной казахстанской нефтехимической компании. Масса — 4100 кг, рабочее давление — 1,6 МПа, материал исполнения — сталь 09Г2С, толщина обечаек — 10 мм. Рабочая среда — сжиженные углеводородные газы.

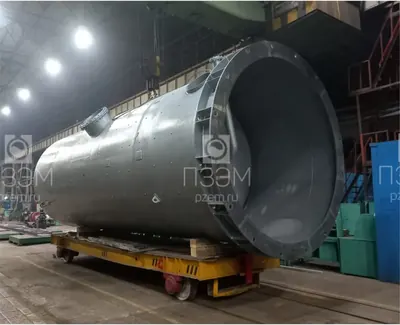

Сепаратор для удаления капельной влаги из чистой фракции углекислого газа
По запросу одного из крупнейших химических предприятий спроектировано и разработано внутреннее устройство сепаратора для удаления капельной влаги из чистой фракции углекислого газа, выходящего из генератора перед подачей на аппараты воздушного охлаждения. Объём аппарата — 50 м³, масса — 9840 кг, давление — 0,06 МПа, материал исполнения — сталь 12Х18Н10Т, толщина обечаек — 10 мм.
Паровые барабаны
В рамках реализации важнейшего национального проекта по синтезу метанола изготовлены и поставлены два паровых барабана объёмом 1,8 м³. Масса — 1800 кг, давление — 5,2 МПа, материал исполнения — сталь 09Г2С, толщина обечаек — 22 мм.
Теплообменник 1800ТКГ
Для крупного нефтехимического предприятия изготовлен и поставлен теплообменный аппарат 1800ТКГ. Масса — 18900 кг, давление — 1,6 МПа, материал исполнения — сталь 09Г2С и 12Х18Н10Т, толщина стенки — 14 мм.
Емкость оборудованная перемешивающим устройством
Для крупной нефтехимической компании изготовлена и поставлена ёмкость, оборудованная перемешивающим устройством, объёмом 3 м³, под налив. Масса — 1550 кг, материал исполнения — сталь 09Г2С, толщина стенки — 6 мм.
Вертикальный дренажный бак объемом 1 м3 для компании "Сибур"
Для компании «Сибур» изготовлен вертикальный дренажный бак объёмом 1 м³ для хранения 60%-го раствора пропиленгликоля. Материал изготовления — сталь 09Г2С.
Баки-мерники едкого натра 44% и серной кислоты 92,5-94% объемом 1 м3
Для московской химической компании, занимающейся подготовкой и очисткой воды, изготовлены два бака-мерника едкого натра 44% и два бака серной кислоты 92,5–94% объёмом 1 м³. Материал — сталь 09Г2С-12, толщина стенок и днищ — 6 мм, масса изделия — 520 кг, диаметр — 1000 мм, высота — 2505 мм. Предусмотрены крепления под теплоизоляцию, которую заказчик монтирует самостоятельно. При проектировании учтена скорость коррозии 0,1 мм в год, расчётный срок службы — 30 лет.
Теплообменник (конденсатор поверхностный) из нержавеющей стали
В Архангельскую область на химический завод поставлен теплообменный аппарат из нержавеющей стали — конденсатор поверхностный для системы конденсации высокотемпературных паров серной кислоты в процессе производства сульфата алюминия. Теплообменник является нетиповым конструкторским решением, полностью подобран под требования заказчика. Внутренний диаметр кожуха — 273 мм. Давление в кожухе — 0,04 МПа, в трубах — 0,2 МПа. Длина труб — 3000 мм, диаметр труб — 18 мм. Толщина стенки кожуха — 6 мм, труб — 1 мм. Количество теплообменных труб — 32 шт. Материал изготовления — нержавеющая сталь 10Х17Н13М2Т. Максимальная температура рабочей среды в трубах — 20 °C, в кожухе — 135 °C. Расчётная температура стенки в трубах — 50 °C, в кожухе — 150 °C. Поверхность теплообмена — 5,23 м². Расчётный срок службы — 20 лет.
Емкость подземная для сбора стоков ЕП-100
Для одного из лидеров по производству продуктов промышленной химии из Тульской области изготовлена подземная ёмкость ЕП-100 объёмом 100 м³; предназначена для сбора ливневых стоков, талых вод и метанола. Материал изготовления — сталь 09Г2С, толщина стенки — 8 мм. Рабочая температура max 38 °C, min −42 °C. Диаметр ёмкости — 3000 мм, длина — 14798 мм, ширина — 3124 мм, высота горловины — 1660 мм. Наружное покрытие — холодная резинобитумная мастика. Расчётный срок службы — 20 лет.
География поставок
Об отрасли
Оборудование используется на химических и лакокрасочных заводах, фармацевтических предприятиях и заводах по производству минеральных удобрений.
