Аппарат емкостной для химпродуктов с наружным подогревателем объемом 50 м³

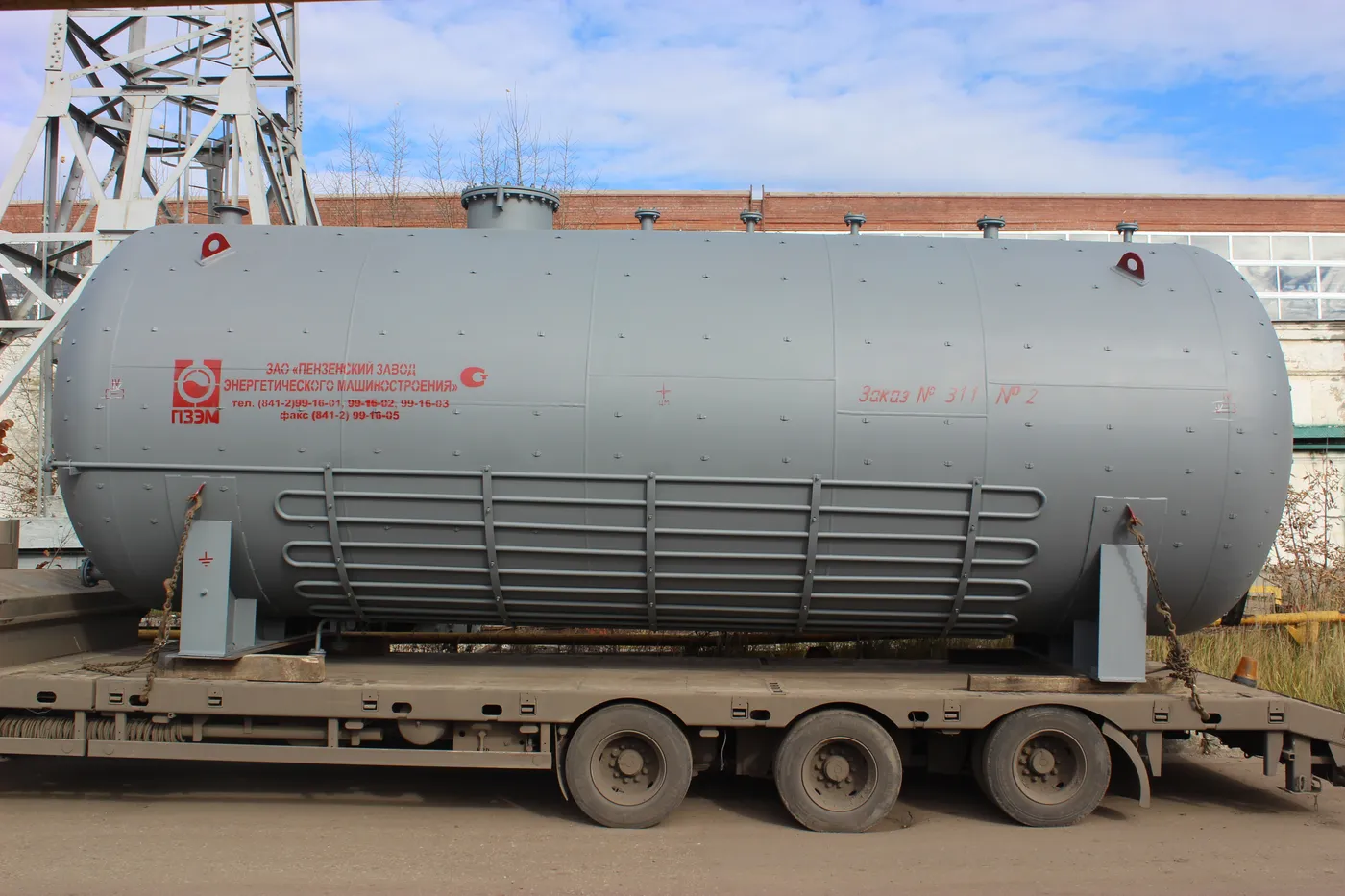

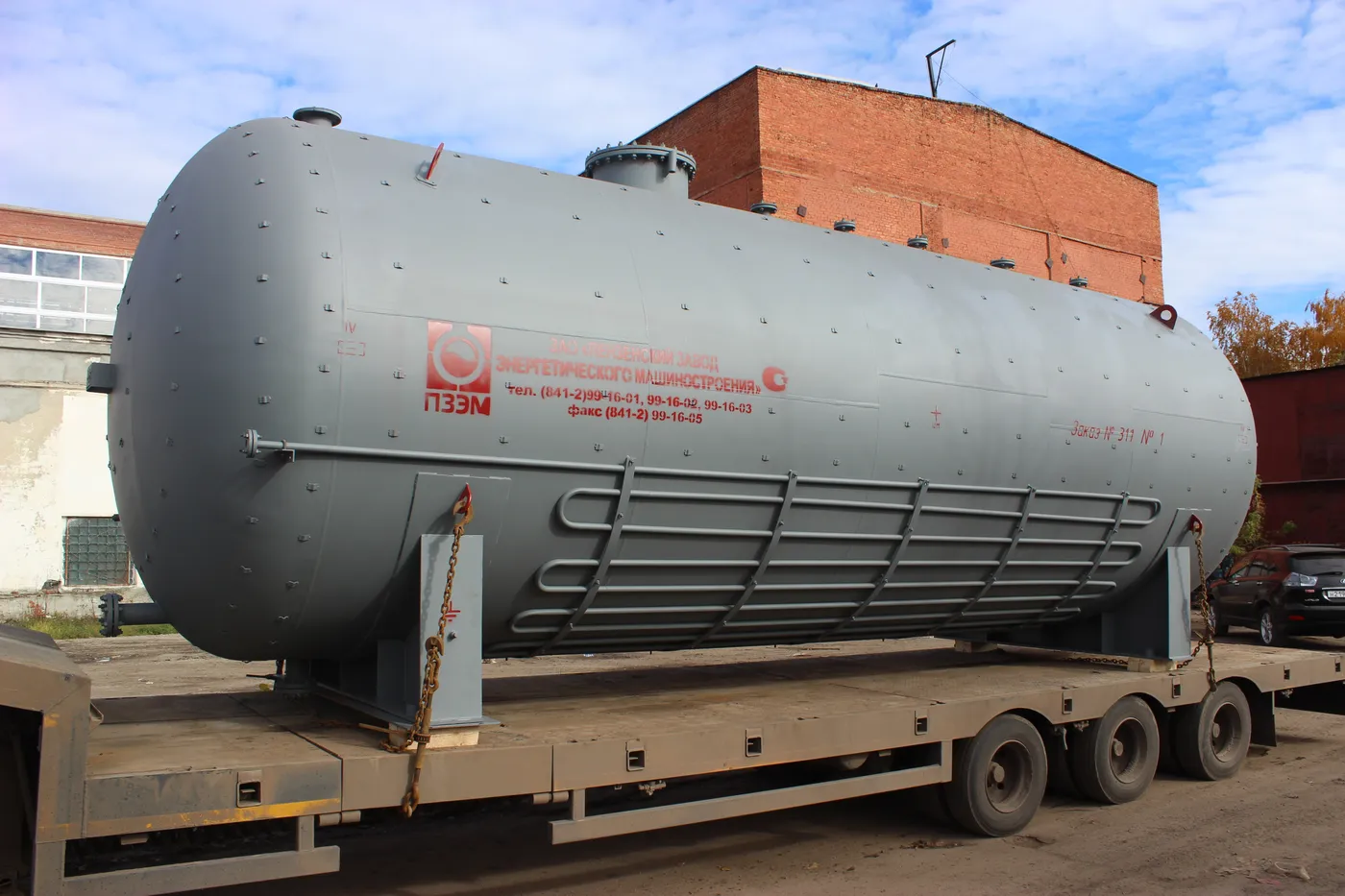

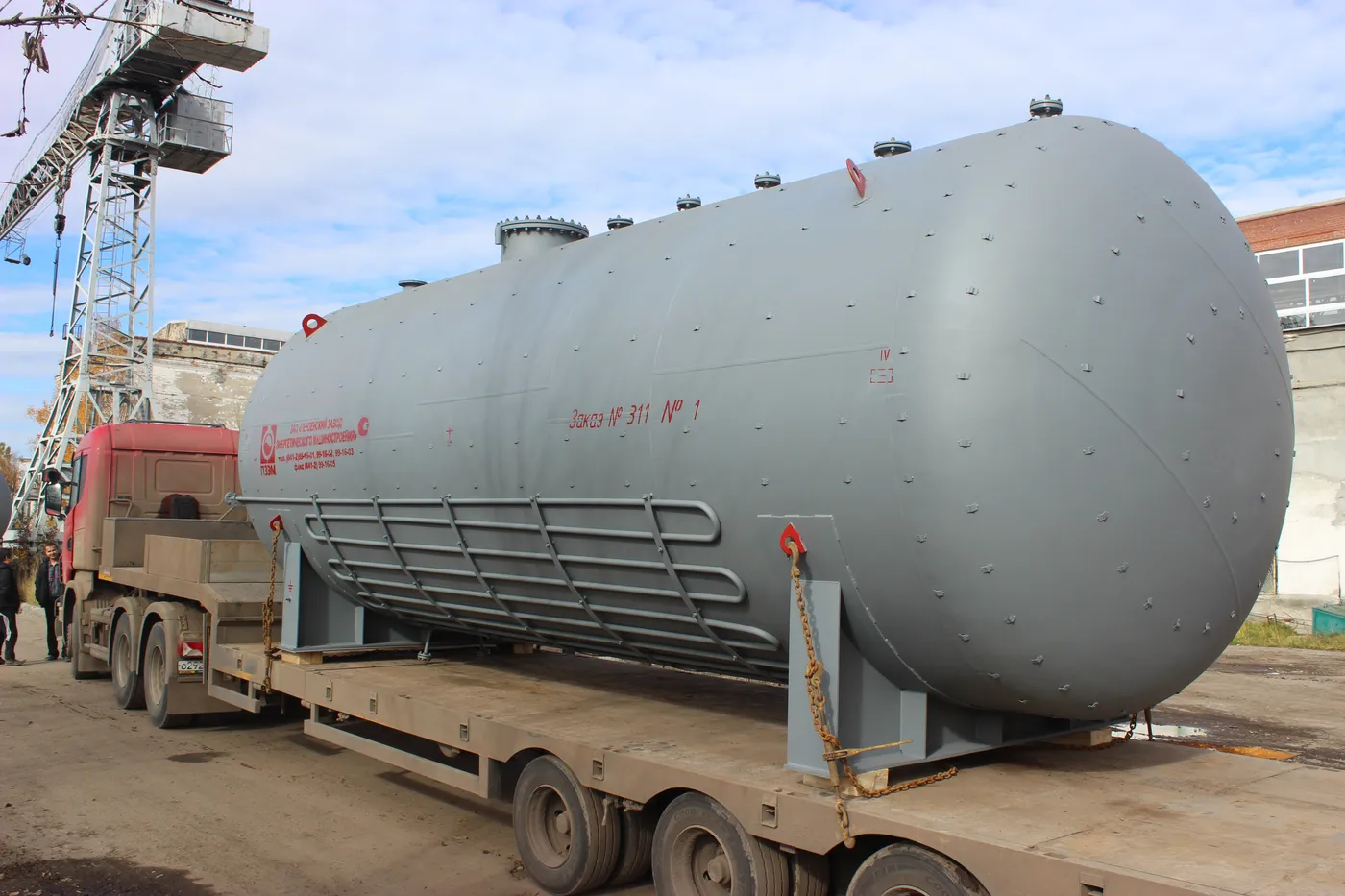

Аппарат ёмкостной для химпродуктов с наружным подогревателем объёмом 50 м³ изготовлен для крупнейшего отечественного производителя полимеров и сополимеров этилена. Основной материал корпуса, подогревателя и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.
| Рабочие пространства | аппарат / подогреватель |
|---|---|
| Группа аппарата по ГОСТ Р 52630-2006 | аппарат 5а; подогреватель 4 |
| Вместимость, м³ | аппарат 50; подогреватель - |
| Давление рабочее, МПа (кгс/см²) | аппарат атм.; подогреватель 0,45 (4,5) |
| Давление расчетное, МПа (кгс/см²) | аппарат атм.; подогреватель 0,45 (4,5) |
| Пробное давление гидравлическое, МПа (кгс/см²) | аппарат -; подогреватель 0,6 (6,0) |
| Пробное давление пневматическое | - / - |
| Минимально допустимая отрицательная температура стенки, находящейся под давлением, °C | минус 40 |
| Расчетная температура стенки, °C | аппарат 50; подогреватель 150 |
| Рабочая среда | аппарат — компрессорное масло; подогреватель — пар |
| Класс опасности по ГОСТ 12.1.007-76 | аппарат 3; подогреватель нет |
| Пожароопасность по ГОСТ 12.1.004-91 | аппарат да; подогреватель нет |
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | аппарат IIA-T3; подогреватель нет |
| Коррозионность | да / да |
| Температура среды максимальная, °C | аппарат 35; подогреватель 150 |
| Температура среды минимальная, °C | аппарат минус 40; подогреватель 90 |
| Основной материал | аппарат 09Г2С-12; подогреватель 09Г2С |
| Поверхность теплообмена, м² | подогреватель 10 |
| Прибавка на коррозию, мм | 2 |
| Расчетный срок службы аппарата, лет | 20 |
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл | не более 6 |
| Габаритные размеры: диаметр (max), мм | 2820 |
| Габаритные размеры: длина, мм | 8645 |
| Габаритные размеры: ширина, мм | 2824 |
| Габаритные размеры: высота, мм | 3770 |
| Масса, кг | 8380 (штамп) |
| Исполнение | горизонтальный, на 2 седловых опорах (подвижная и неподвижная), с наружным трубчатым подогревателем |
| Теплоизоляция | на месте монтажа силами и средствами заказчика; материалы, штыри для теплоизоляции в поставку не входят; детали крепления — по ГОСТ 17314-81 |
| Регистрация | Аппарат не подлежит регистрации в органах Ростехнадзора |
| Покрытие/окраска | на время хранения и транспортирования: наружная поверхность – грунт-эмаль по ржавчине ЯрЛисоат 0278 (серая) ТУ 2313-342-21743165-2009 (3 слоя) толщина общего слоя – 70-80 мкм; внутренняя поверхность – грунт-эмаль по ржавчине ЯрЛисоат 0278 (серая) ТУ 2313-342-21743165-2009 (2 слоя) толщина общего слоя – 45-60 мкм; строповые устройства поз. 1, 22 – эмаль НЦ-132К красная ГОСТ 6631-74 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход пара (2 шт.) | 25 | 1,6 |
| Б | Выход пара (2 шт.) | 25 | 1,6 |
| В | Резерв | 50 | 1,6 |
| Г | Для приборов КИП и А (2 шт.) | 50 | 1,6 |
| Д | Для пробоотборника | 80 | 0,6 |
| Е | Для дыхательного клапана | 100 | 0,6 |
| Ж | Слив масла | 100 | 1,6 |
| З | Вход масла | 100 | 1,6 |
| И | Для управления хлопушкой | 150 | 0,6 |
| К | Люк | 600 | 0,6 |
| Л | Для термопары | М20х1,5 | - |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 12820-80
- ГОСТ 17314-81
- ГОСТ 26.008-85
- ГОСТ 26.020-80
- ГОСТ 28759.2-90
- ГОСТ 9.014-78
- ГОСТ Р 51330.11-99
- ГОСТ Р 51330.5-99
- ГОСТ Р 52630-2006
- ОСТ 26-5-99
- ТУ 3615-001-85873787-2010
