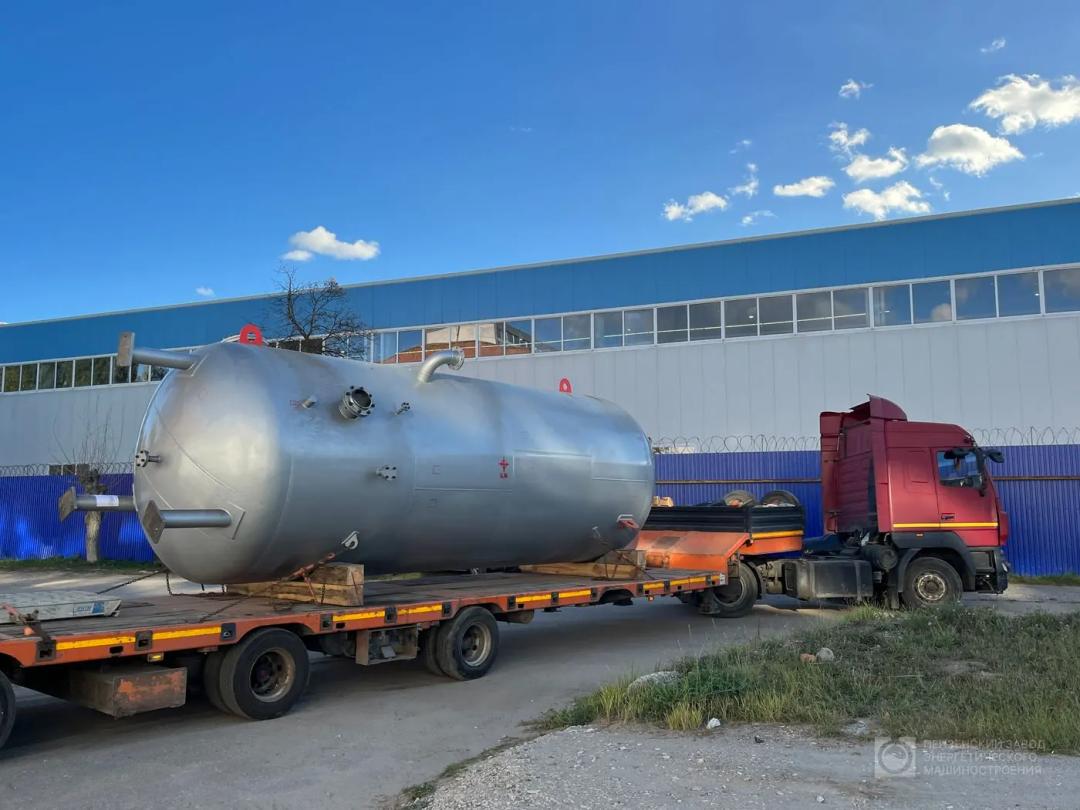

Ресивер для хранения дейтерия Р-30-0,3-2400 объемом 30 м³

Характеристики

Тип оборудования: Ресиверы и воздухосборники
Продукция: Ресиверы водорода, Ресиверы вертикальные
Номер заказа: 1632П
Год заказа: 2024
Вместимость: 30 м³
Рабочее давление: 0,3 МПа
Расчётное давление: 0,3 МПа
Расчётная температура: 50 °C
Минимальная температура стенки: −50 °C
Сталь: 12Х18Н10Т
Масса: 6 585 кг
Исполнение: вертикальное

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

Ресивер для хранения дейтерия Р-30-0,3-2400 объемом 30 м³ на рабочее давление до 0,3 МПа. Вертикальное исполнение, основной материал — сталь 12Х18Н10Т. Минимальная температура стенки — −50 °C. Заказ 2024 года.

Назначение аппарата	Для хранения продукта
Группа аппарата по ГОСТ 34347-2017	1
Группа рабочей среды по ТР ТС 032/2013	1
Категория аппарата по ТР ТС 032/2013	4
Объем аппарата, м³	30
Давление рабочее min, МПа (кгс/см²)	0,00067 (0,0067)
Давление рабочее max, МПа (кгс/см²)	0,3 (3,0)
Давление расчетное, МПа (кгс/см²)	0,3 (3,0)
Давление пробное гидравлическое в вертикальном положении, МПа (кгс/см²)	0,39 (3,9)
Давление пробное гидравлическое в горизонтальном положении, МПа (кгс/см²)	0,46 (4,6)
Рабочая температура среды min, °C	минус 50
Рабочая температура среды max, °C	50
Расчетная температура стенки, °C	50
Минимально допустимая отрицательная температура стенки, °C	минус 50
Абсолютная минимальная температура окружающего воздуха, °C	минус 37
Средняя температура воздуха наиболее холодной пятидневки, °C	минус 28
Наименование рабочей среды	дейтерий
Физическое состояние среды	газ
Класс опасности по ГОСТ 12.1.007-76	нет
Категория взрывоопасности смеси по ГОСТ Р 51330.11-99, ГОСТ Р 51330.11-99	IIC-T1
Пожароопасность по ГОСТ 12.1.004-91	да
Коррозионность	да
Плотность при Р=0,3МПа, г/м³	540
Склонность к МКК	нет
Расчетный срок службы, лет	20
Основной материал	12Х18Н10Т
Материал опор	09Г2С-15 ГОСТ 19281
Материал крепежных изделий	40Х ГОСТ 4543-2016
Расчетное число циклов нагружения аппарата за назначенный срок службы	не более 1000
Сейсмичность, балл не более	6
Место установки	на улице под навесом
Необходимость приварки накладок для площадок и лестниц	нет
Специальные требования: термообработка / теплоизоляция / электрообогрев / площадка обслуживания	нет / нет / нет / нет
Исполнение	вертикальный, на опорах-стойках из трубы ⌀159 (схема расположения опор Б-Б)
Диаметр корпуса, мм	⌀2400
Высота габаритная, мм	7512
Толщина стенки обечайки / днищ, мм (на виде)	14 / 12
Масса (основная надпись), кг	6585
Контроль сварных швов	Контроль сварных швов аппарата в соответствии с ГОСТ 34347-2017.
Испытание	Аппарат испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением (в горизонтальном положении).
Обработка внутренней поверхности	На заводе-изготовителе внутреннюю поверхность аппарата шлифовать механически-абразивным материалом до шероховатости Ra 0,8. В зоне сварных швов и на сварных швах допускаются риски.
Покрытие/окраска	Антикоррозионное покрытие аппарата: наружная поверхность – грунт-эмаль "Prodecor 1201" ТУ 2312-079-49404743-2009. Общая толщина покрытия 80...100 мкм. Наружную поверхность опор до нанесения грунт-эмали "Prodecor 1201" – грунт ГФ-021 ГОСТ 25129 (серый), толщина покрытия 15...20 мкм.
Изоляция	теплоизоляция – нет
Заземление	На месте монтажа аппарат заземлить согласно требованиям ПУЭ.

Обозначение	Назначение	DN	PN, МПа
А	Вход продукта	200	1,0
Б	Выход продукта	200	1,0
В	Для предохранительного клапана	150	1,6
Г	Слив конденсата	G2"/50	–
Д	Воздушник	М20х1,5	–
Е	Дренаж	50	1,0
З	Для манометра	G1/2"	–
К	Люк	450	1,0
Ж	К регулятору производительности	15	1,0
И	К манометру в машинном отделении	50	1,0
