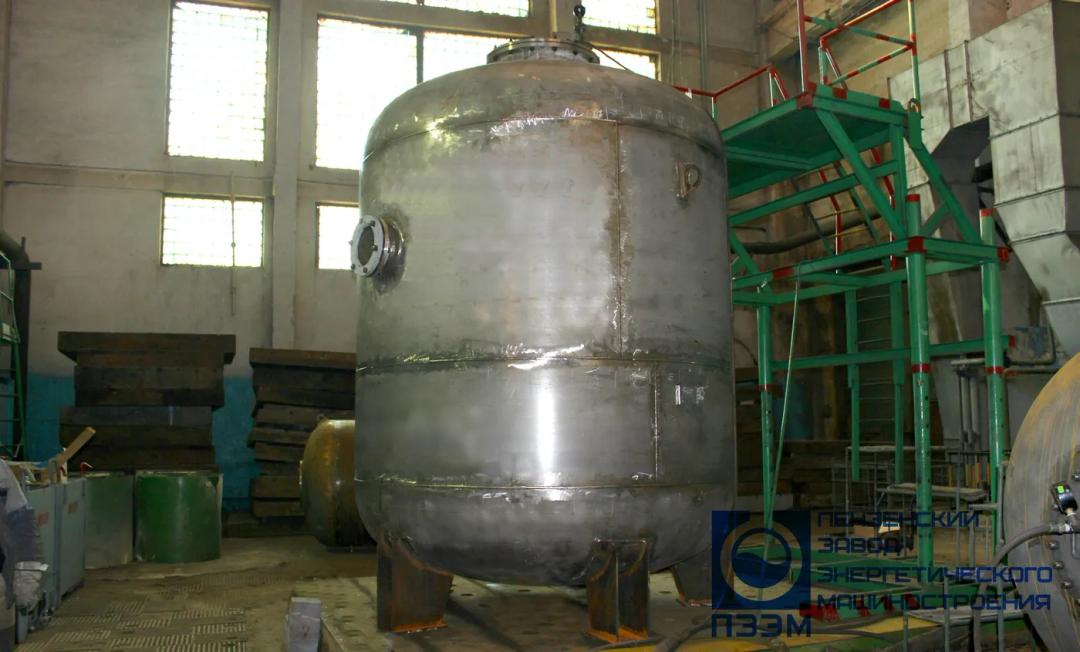

Емкость вертикальная (емкость Е-3 для кавитационных испытаний насосного оборудования) объемом 20,5 м³

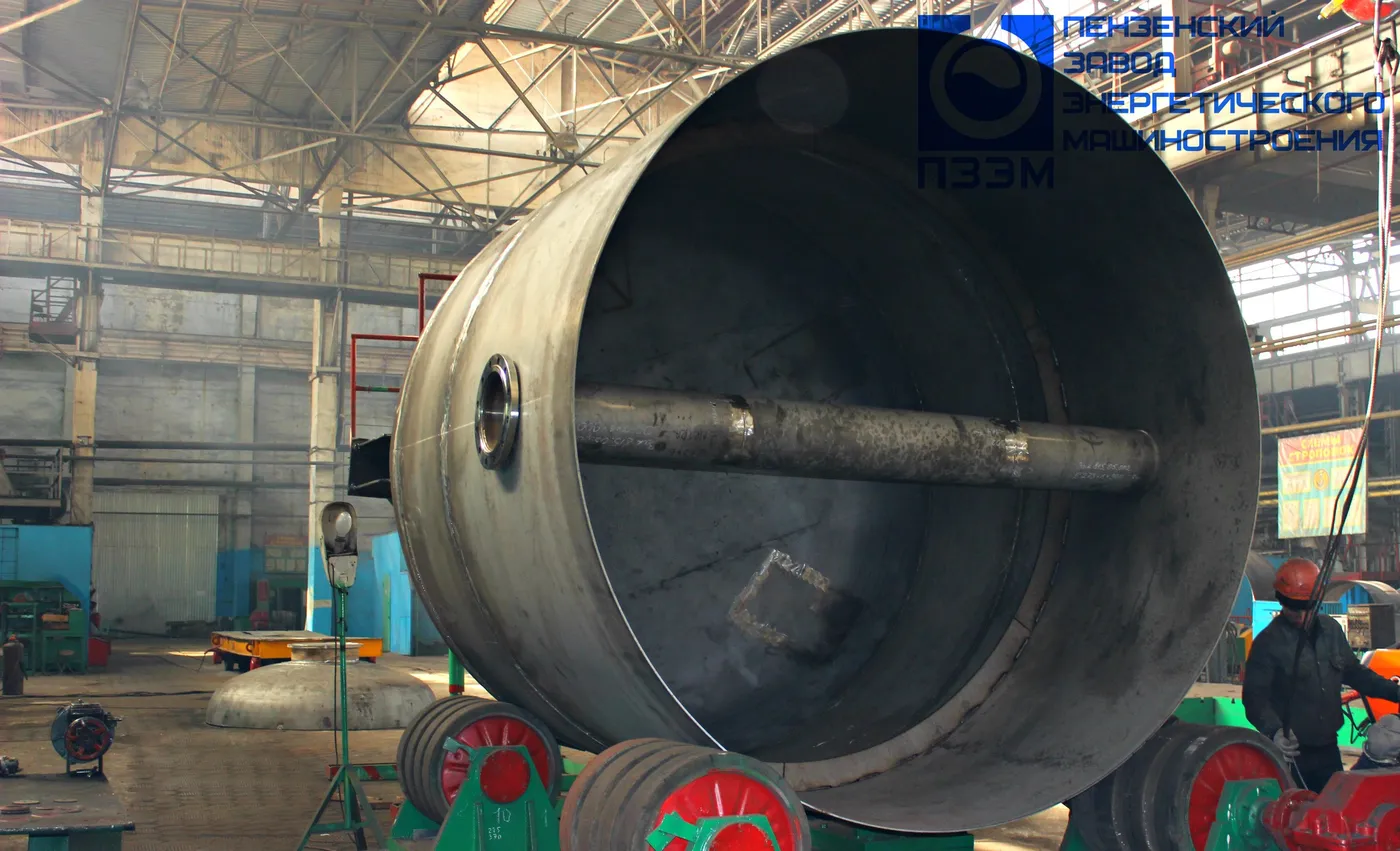

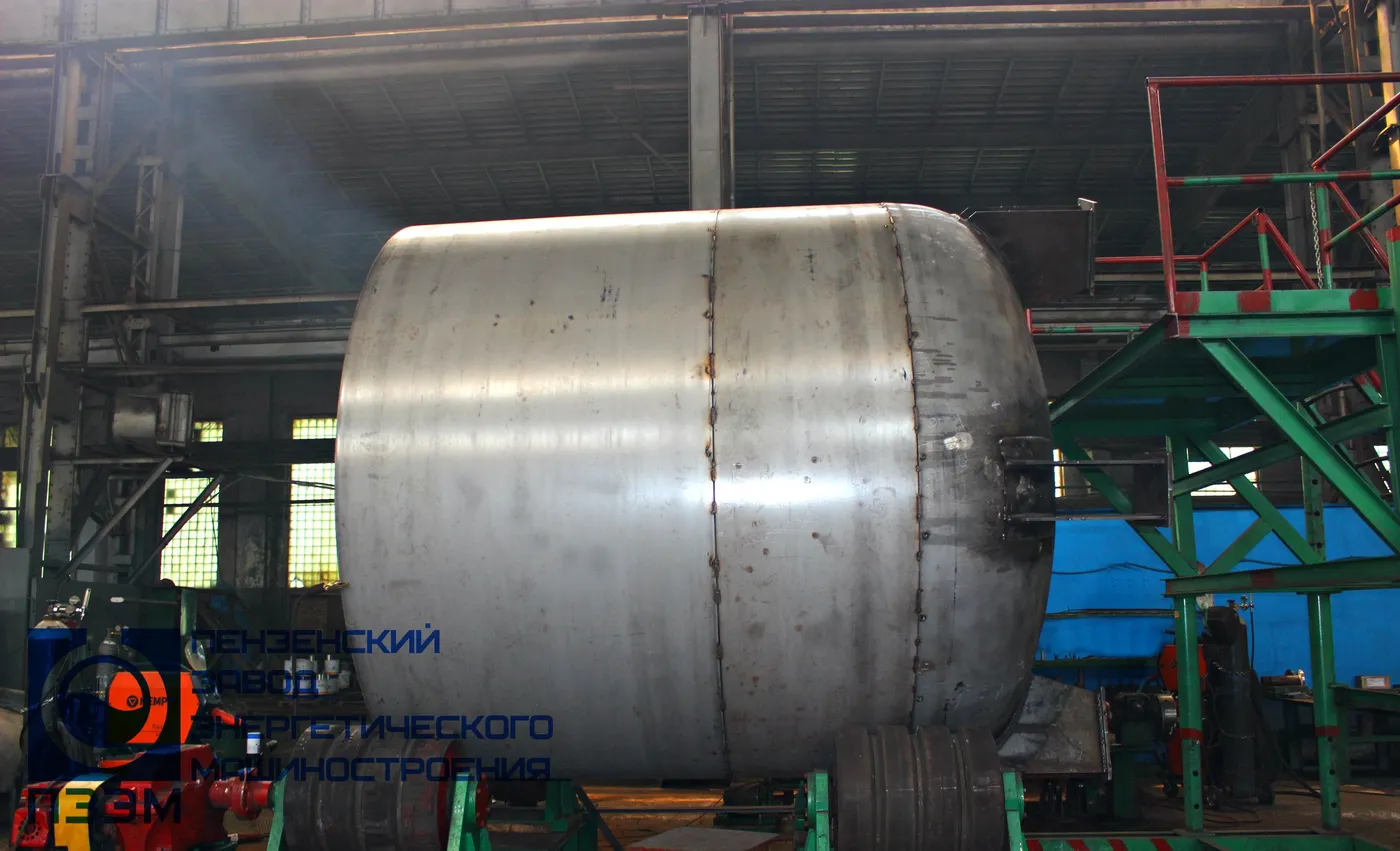

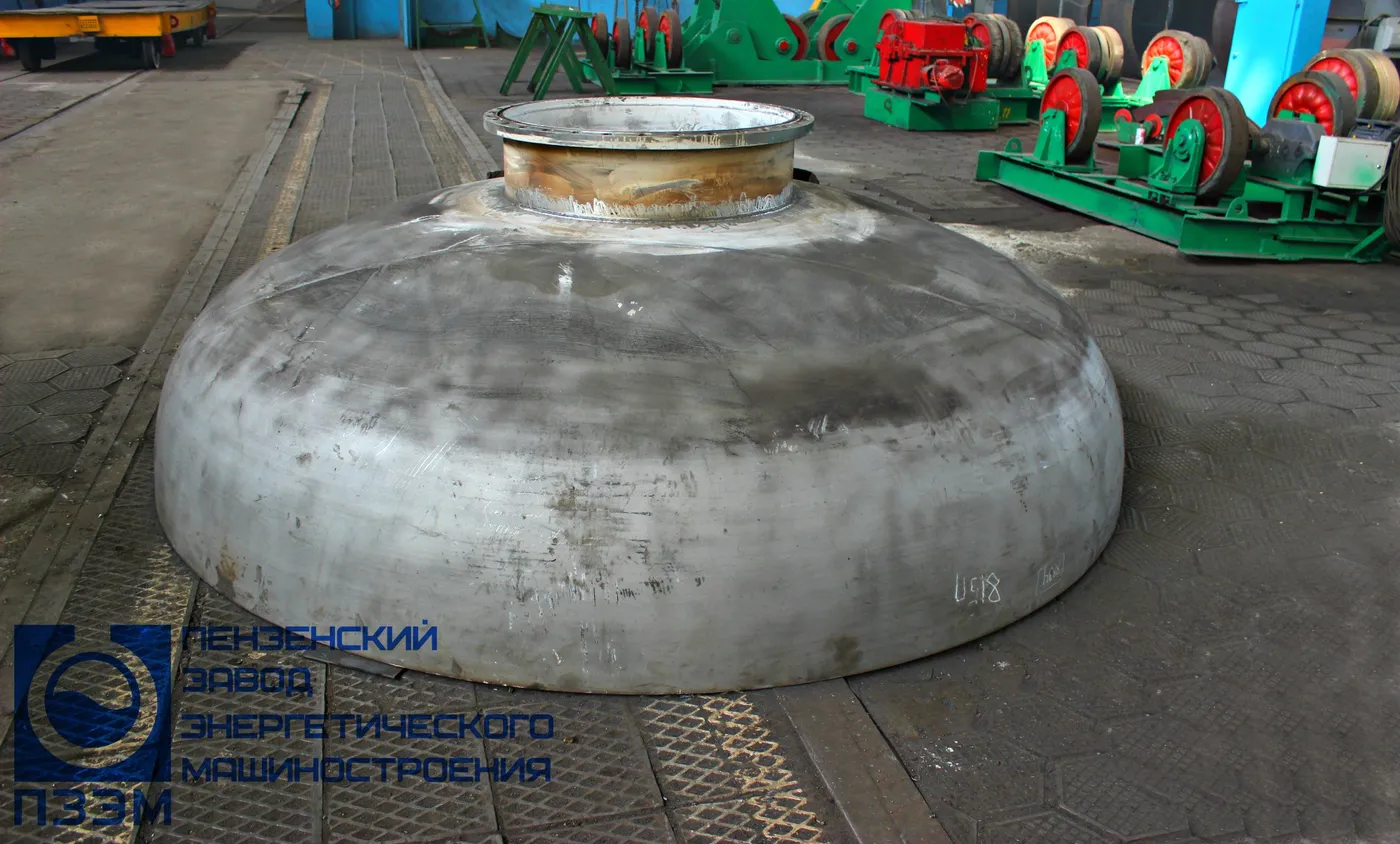

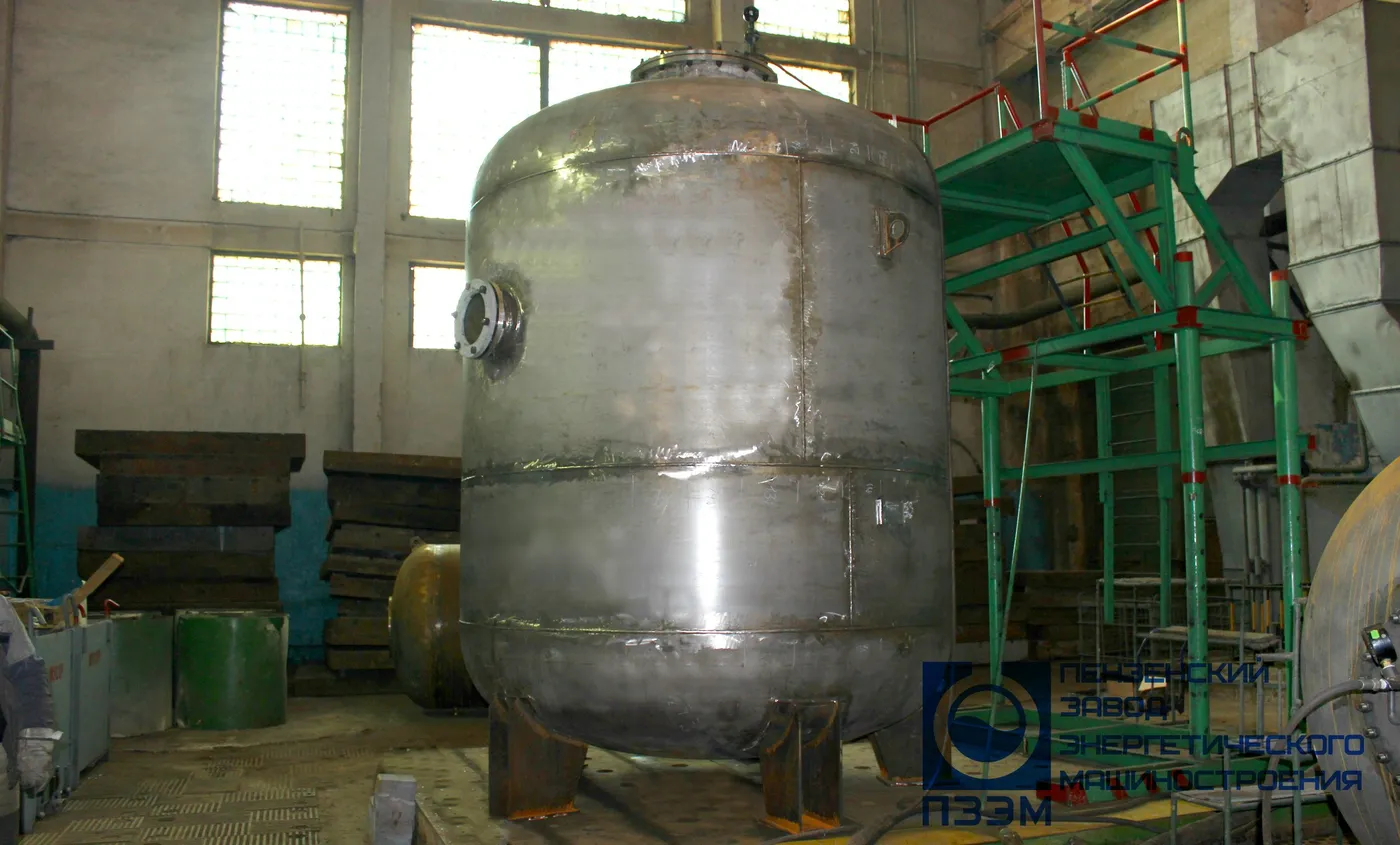

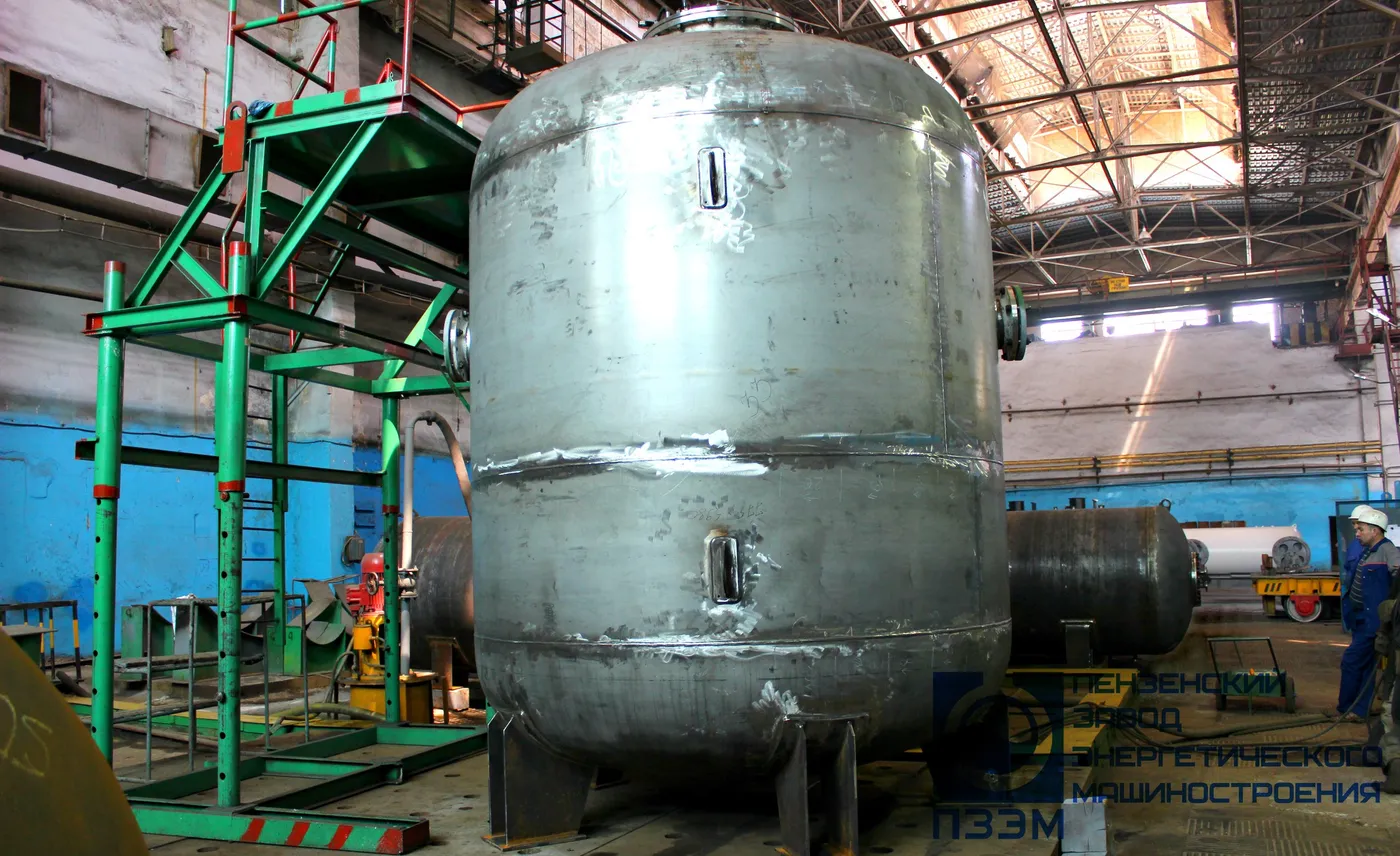

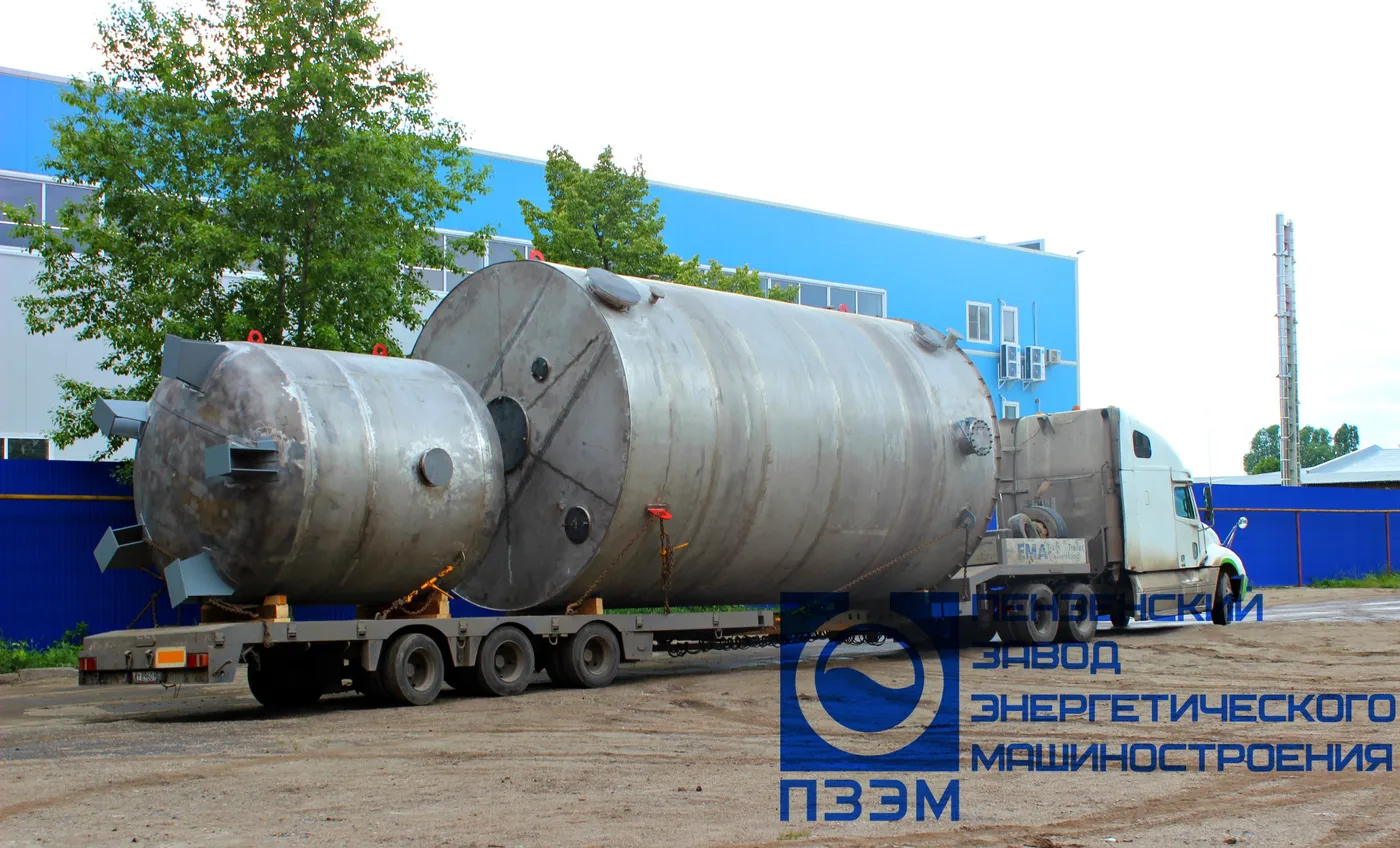

Для одного из ведущих российских заводов по производству насосного оборудования изготовлен аппарат ёмкостной из нержавеющей стали объёмом 20,5 м³ (ВЭЭ-20,5-0,6), поставлен в Воронеж. Ёмкость предназначена для кавитационных испытаний насосного оборудования. Рабочая среда — питьевая вода, расчётное и рабочее давление — 0,6 МПа. Материал изготовления — сталь 12Х18Н10Т, масса аппарата — 3200 кг. Диаметр — 2816 мм, длина — 4230 мм. Толщина стенок обечайки и верхнего днища — 8 мм, нижнего днища — 10 мм. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением 0,76 МПа. Расчётный срок службы — 30 лет. Зачистка ёмкости до зеркального блеска производится на месте монтажа силами и средствами заказчика.
| Материал, категория (приказ) | 12Х18Н10Т |
|---|---|
| Группа аппарата по ГОСТ Р 52630-2012 | 4 |
| Назначение аппарата | для кавитационных испытаний насосного оборудования |
| Давление рабочее избыточное, МПа (кгс/см²) | 0,6 (6,0) |
| Давление рабочее, вакуум, МПа (кгс/см²) | -0,098 (-0,98) |
| Давление расчётное, МПа (кгс/см²) | 0,6 (6,0) |
| Температура стенки рабочая, °C | 5…40 |
| Температура стенки расчётная, °C | 50 |
| Минимально допустимая температура стенки, находящейся под давлением, °C | положительная |
| Наименование рабочей среды | питьевая вода |
| Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002 | нет |
| Пожароопасность | нет |
| Токсичность по ГОСТ 12.1.007-76 | нет |
| Коррозионность | нет |
| Объём аппарата, м³ (л) | 20,5 (20500) |
| Основной материал | Сталь 12Х18Н10Т |
| Прибавка для компенсации коррозии (корпус), мм | нет |
| Расчётный (назначенный) срок службы аппарата, лет | 30 |
| Число циклов нагружения на весь срок службы | не более 1000 |
| Диаметр корпуса, мм | ø2800 |

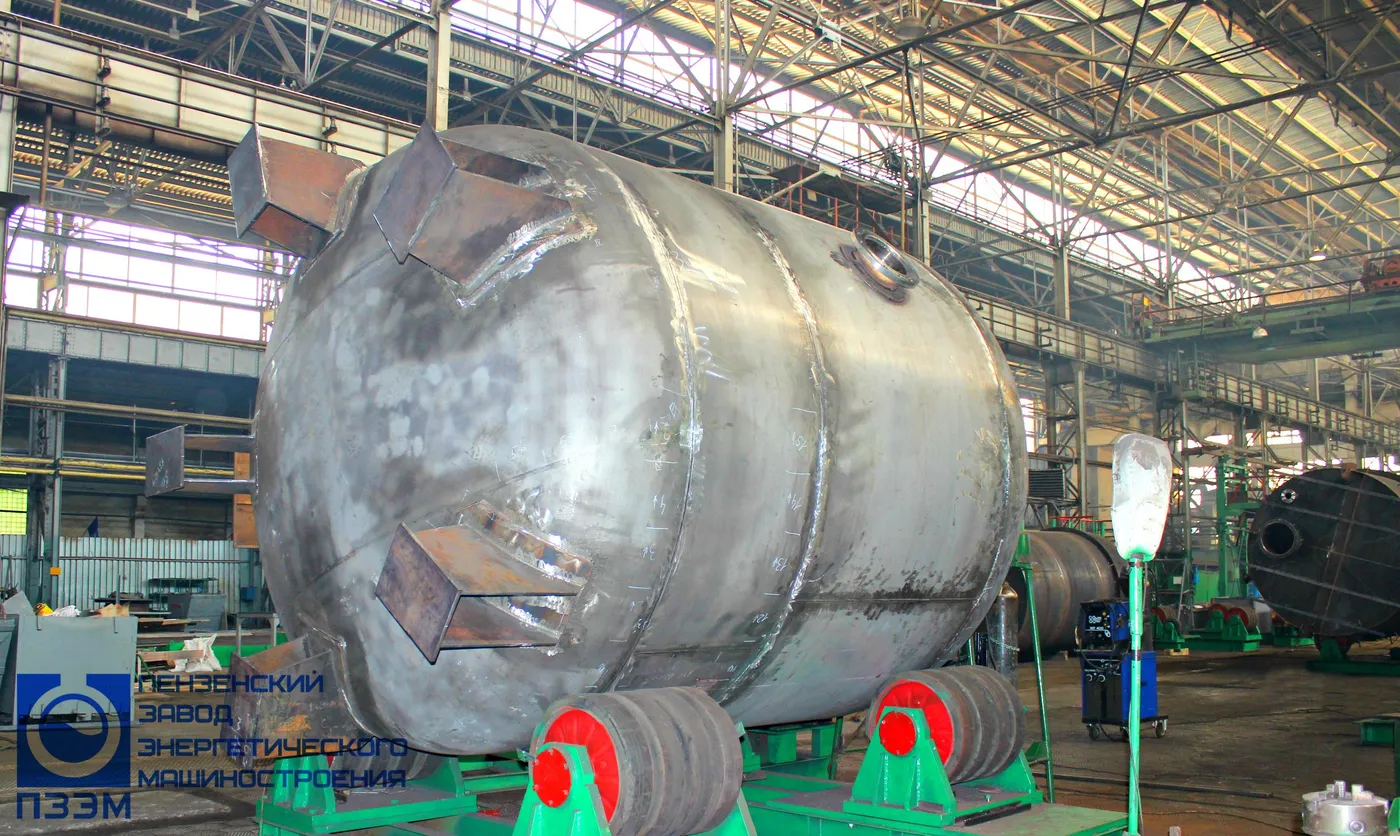

| Исполнение | вертикальный, на опорах-стойках, с кольцом жёсткости |
| Покрытие | наружная поверхность – Краска БТ-177 (серебристая) ГОСТ 5631-79. Внутреннюю поверхность очистить и просушить |
| Материал прокладок | Паронит ПОН-Б 2,0 ГОСТ 481-80 |
| Испытания | Аппарат испытать на прочность и герметичность пробным давлением 0,76 МПа |
| Примечание эскиза | Фланцы «Ф2», «Ф3», «Ф4», «Ф5» выполнить с резьбовыми отверстиями под ввинчиваемые шпильки |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| Ф1 | Люк | 800 | 0,6 |
| Ф2 | ** (параметры уточняет Заказчик) | 80 | 1,6 |
| Ф3 | ** (параметры уточняет Заказчик) | 50 | 1,6 |
| Ф4 | ** (параметры уточняет Заказчик) | 100 | 1,6 |
| Ф5 | ** (параметры уточняет Заказчик) | 80 | 1,6 |
| Ф6 | ** (параметры уточняет Заказчик) | G2" | – |
| Ф7, Ф8 | ** (параметры уточняет Заказчик), 2 шт. | 250 | 1,6 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 28759.2-90
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ 33259-2015
- ГОСТ Р 52630-2012
- ТУ 3615-001-85873787-2016
- ФНП
