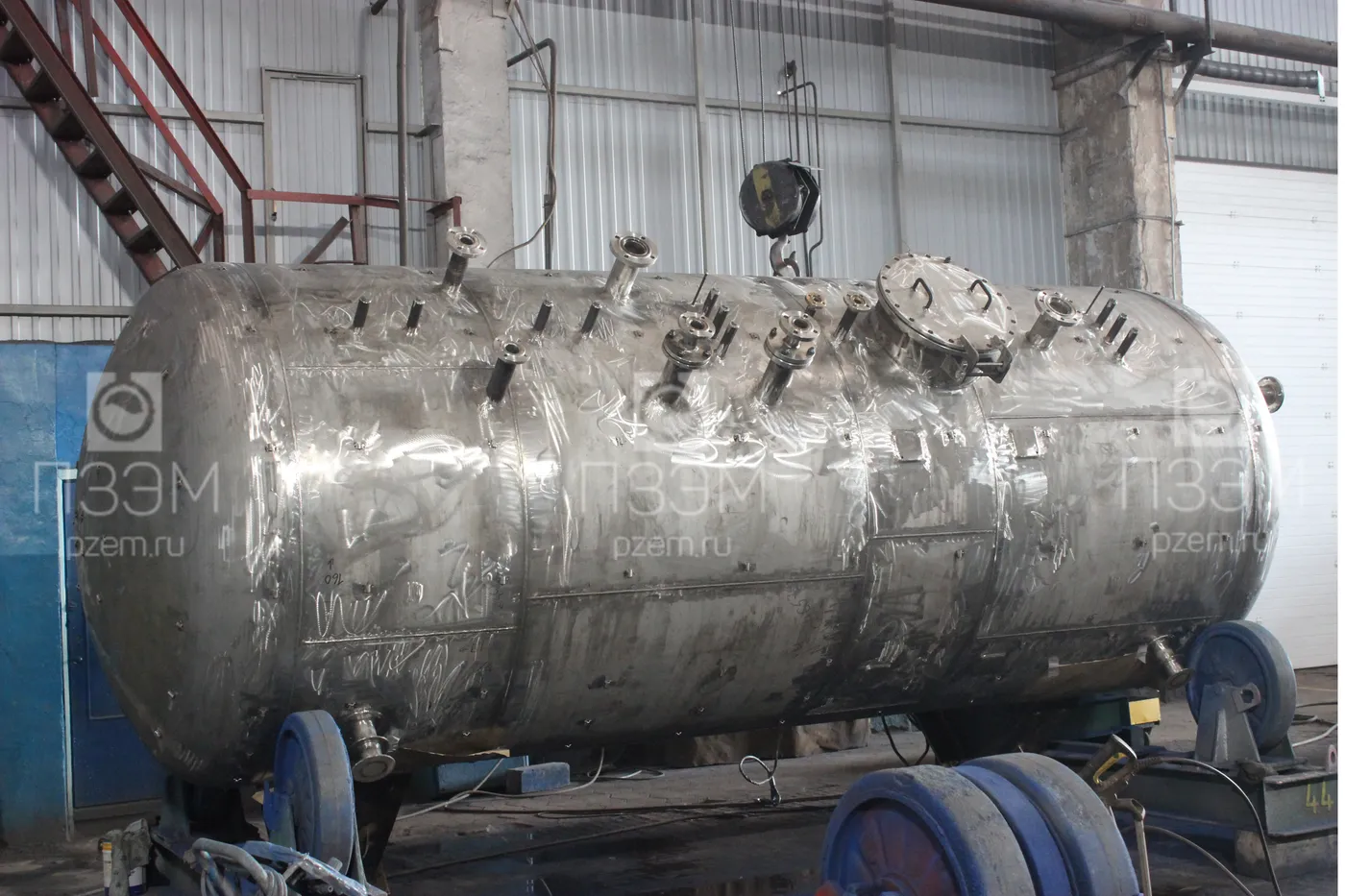

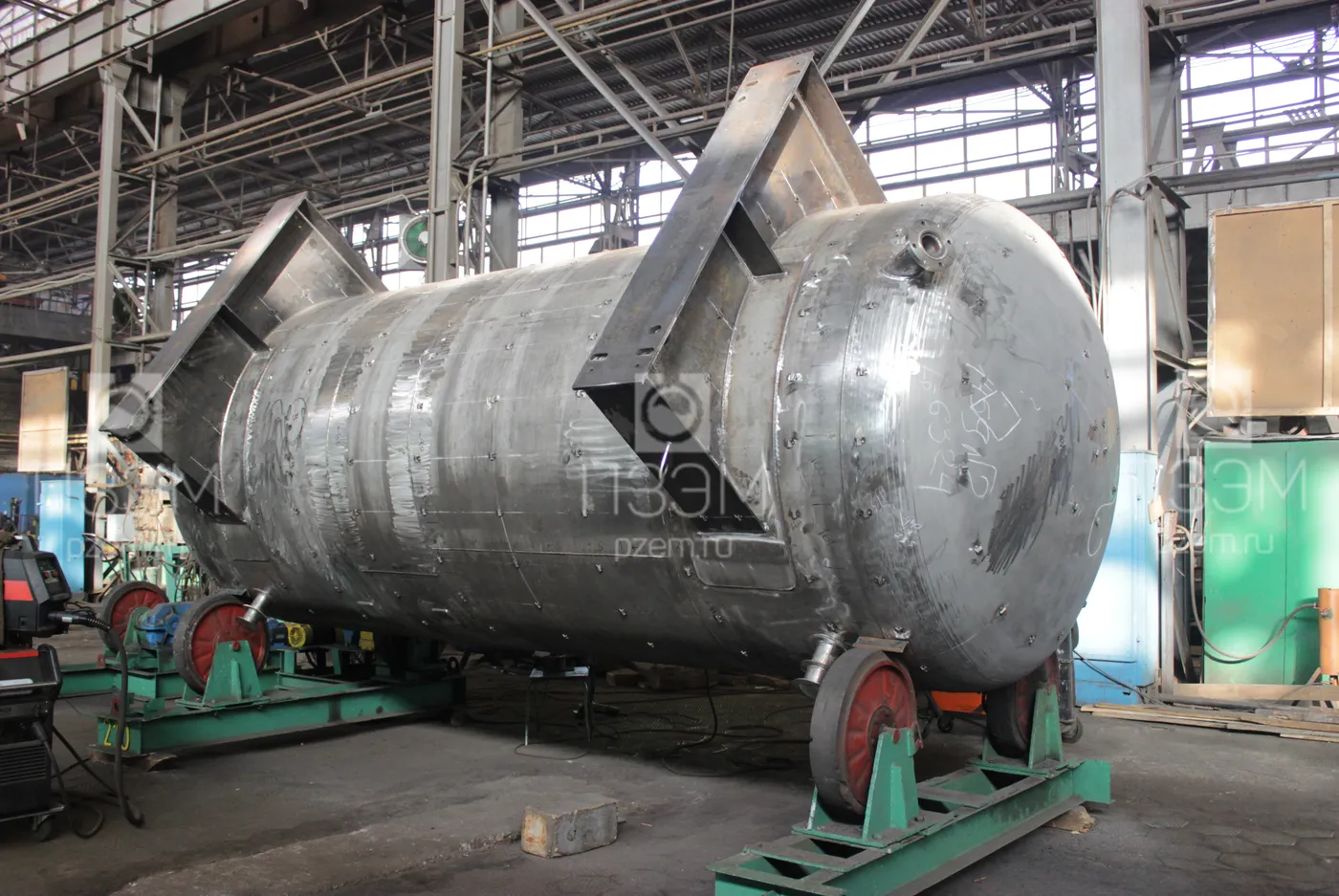

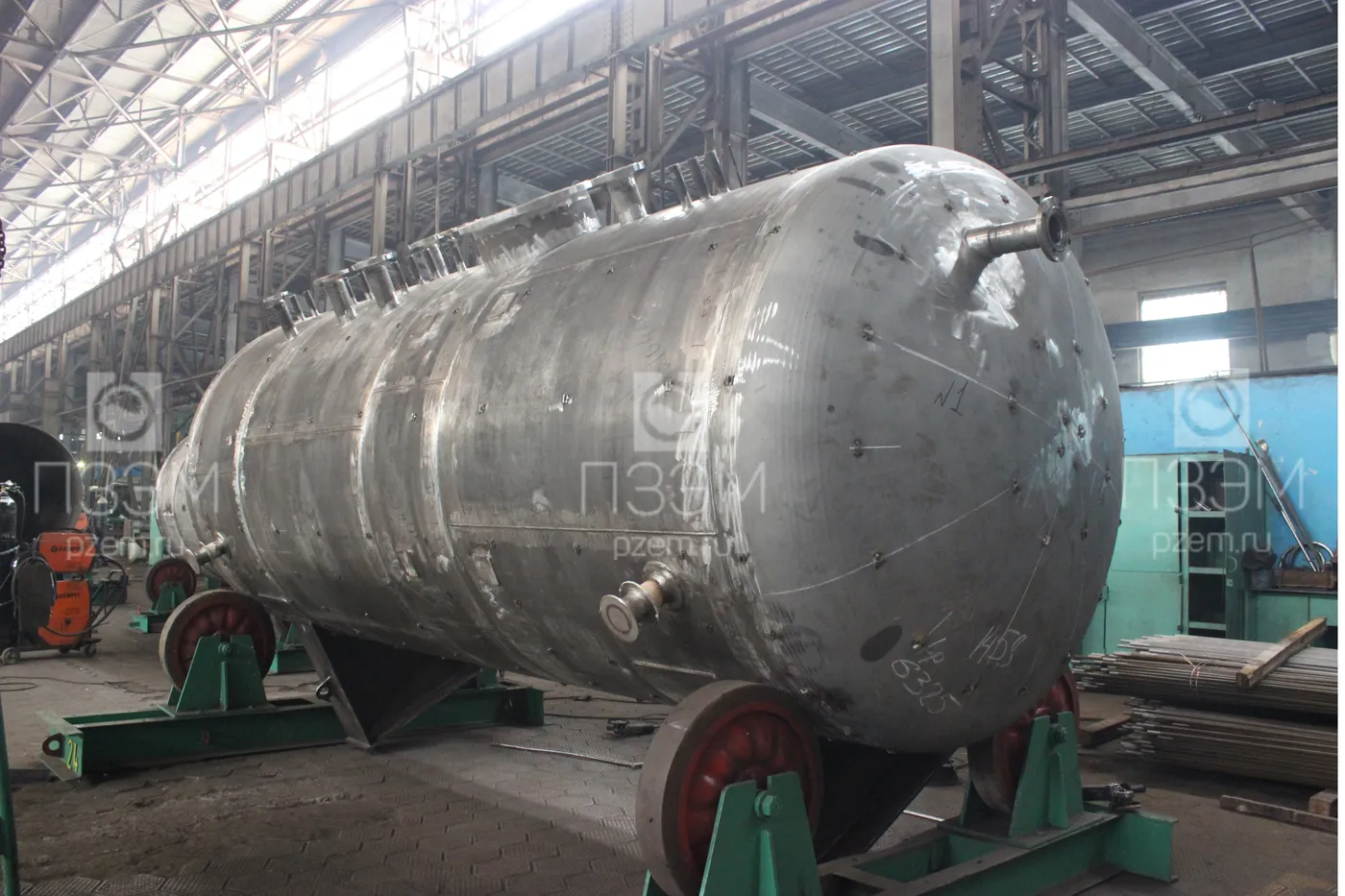

Аппарат емкостной ГЭЭ1-1-16-0,6 объемом 16 м³

Для предприятия Московской области изготовлен ёмкостной аппарат ГЭЭ1-1-16-0,6 объёмом 16 м³. Масса — 3150 кг, расчётное давление — 0,4 МПа, материал исполнения — сталь 12Х18Н10Т.

Назначение аппарата	Для приема, хранения и выдачи продукта
Группа аппарата по ГОСТ 34347-2017	1
Группа рабочей среды по ТР ТС 032/2013	1
Категория аппарата по ТР ТС 032/2013	1
Давление расчетное, МПа (кгс/см²)	0,4 (4,0)
Рабочая температура среды минимальная, °C	40
Расчетная температура стенки, °C	150
Минимально допустимая температура стенки под расчетным давлением, °C	40
Класс опасности вредных веществ по ГОСТ 12.1.007-76	III
Пожароопасность по ГОСТ 12.1.004-91	нет
Коррозионность	да
Требование на стойкость к МКК в соответствии ГОСТ 6032-2003	да
Основной материал	12Х18Н10Т ГОСТ 7350-77 или аналог AISI 321
Материал опор	Ст3сп(пс)5 ГОСТ 380-2005
Материал шпилек, гаек	20Х13 ГОСТ 5632-2014
Материал прокладок	Фторопласт Ф-4 ТУ 6-05-810-88; Паронит ПК ГОСТ 481-80
Вместимость, м³	16
Прибавка для компенсации коррозии, мм	1
Расчетный срок службы, лет	10
Тип аппарата по ГОСТ 9931-85	ГЭЭ1-1-16-0,6
Диаметр внутренний, мм	2000
Длина, мм	5965
Высота, мм	2770
Ширина габаритная (по опорам), мм	2270
Расстояние между опорами, мм	3100

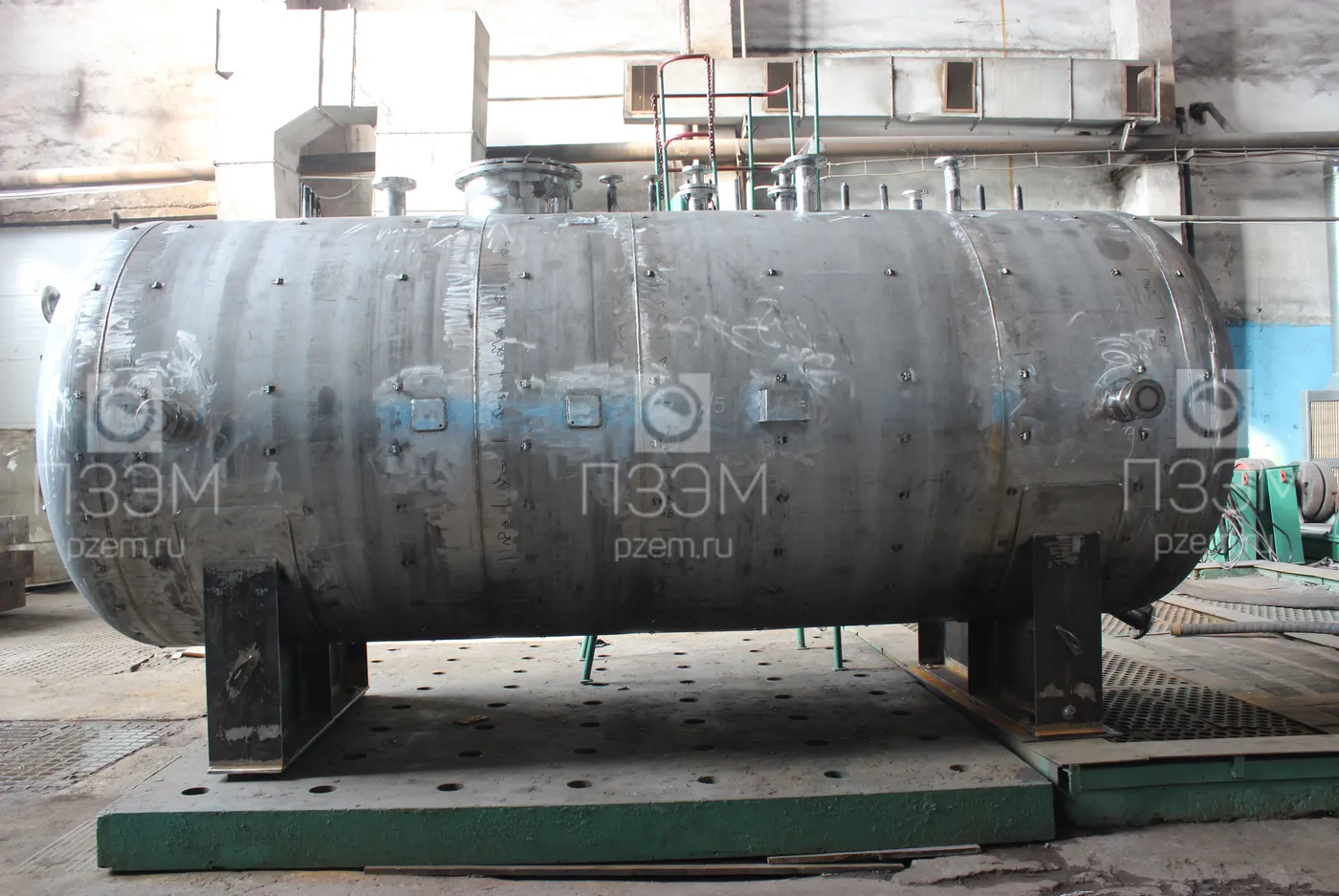

Исполнение	горизонтальный, на двух седловых опорах (неподвижная и подвижная)
Внутренние устройства	барботер (штуцер П)

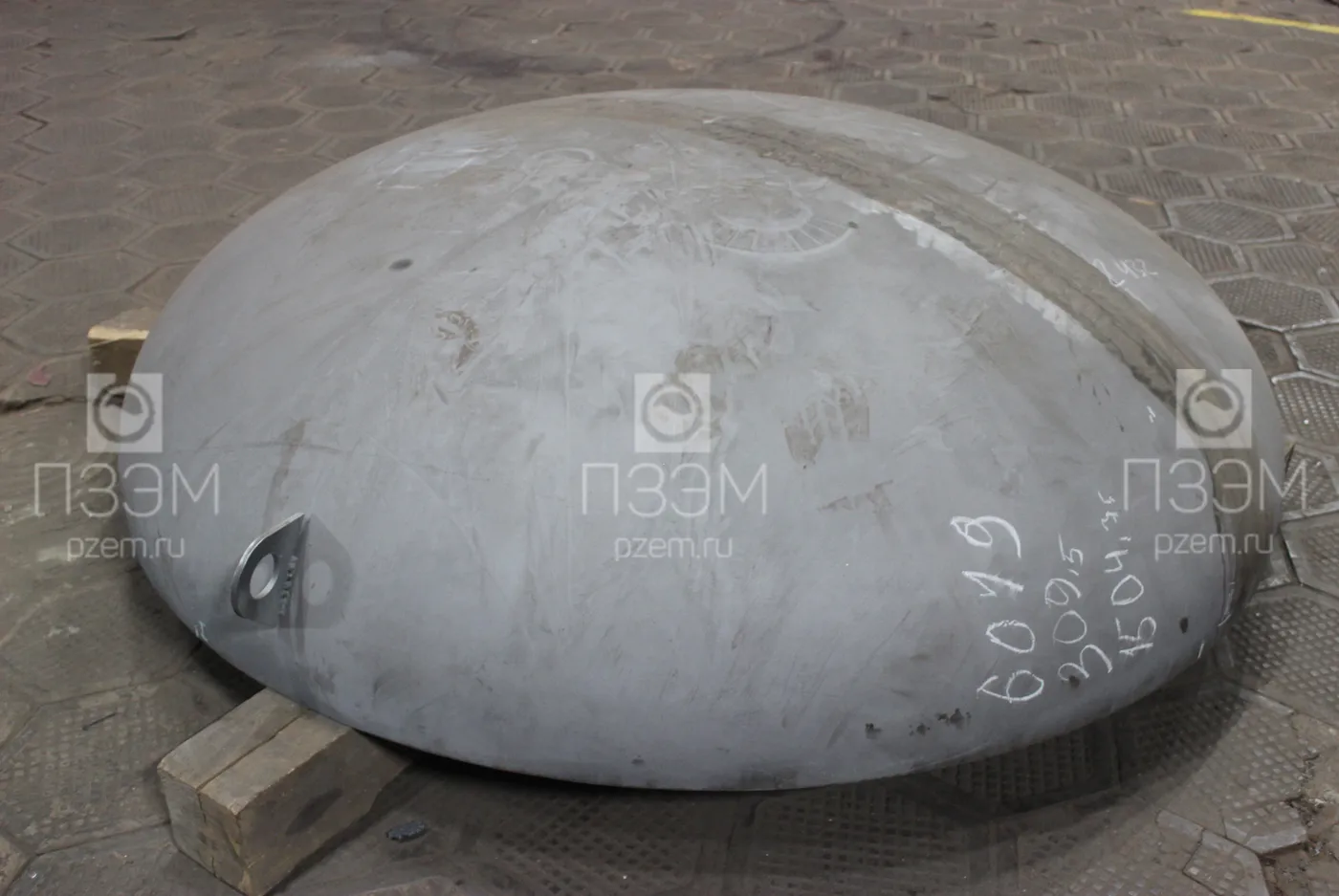

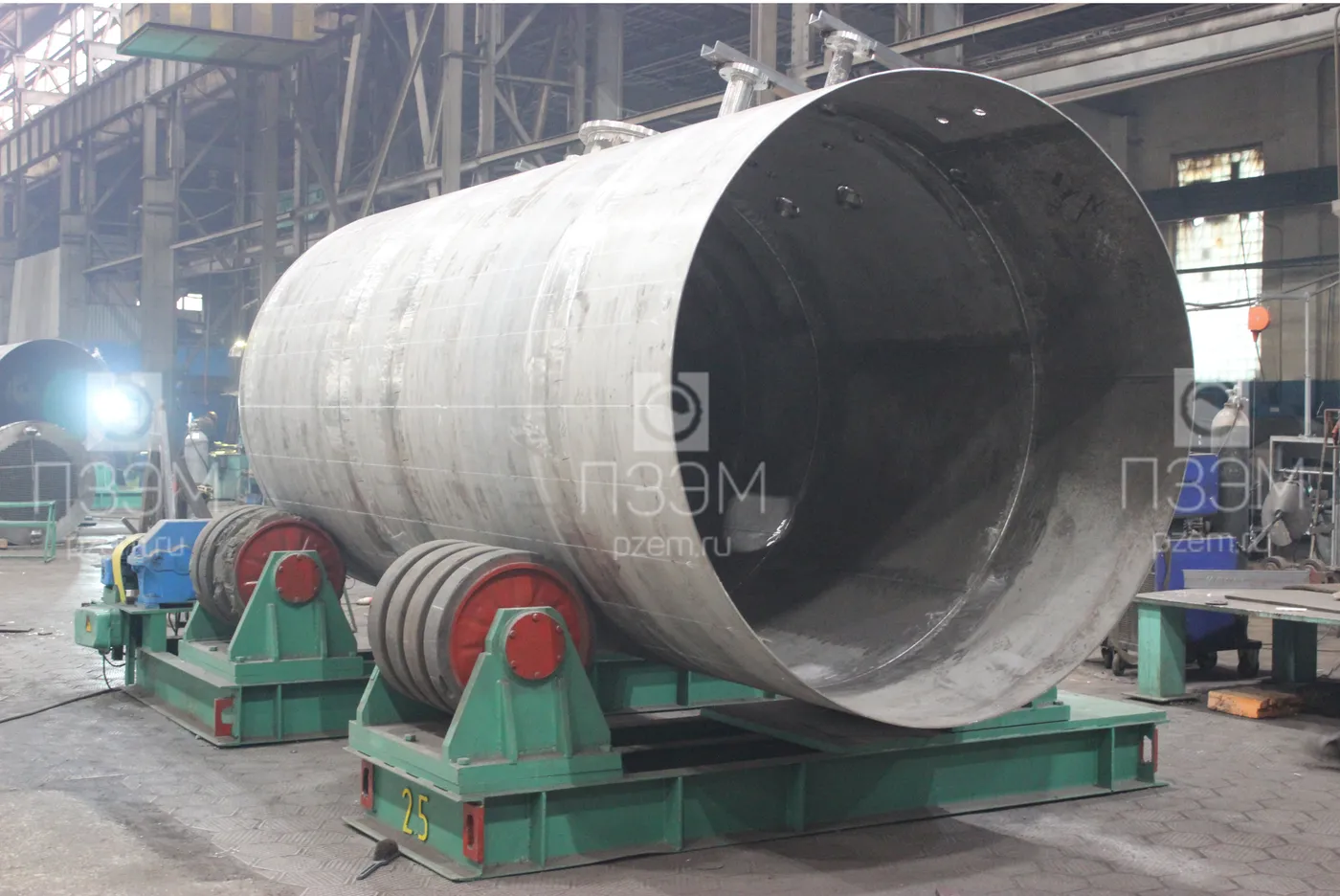

Толщина стенок	6 мм – обечайка, 8 мм – днище
Объем неразрушающего контроля	100% РГ (УЗД)
Состояние поставки	Аппарат в собранном виде с неустановленными деталями и сборочными единицами, выходящими за транспортные габариты. Установка снятых сборочных единиц и деталей в рабочее положение выполняется на месте монтажа силами, средствами и за счет Заказчика.

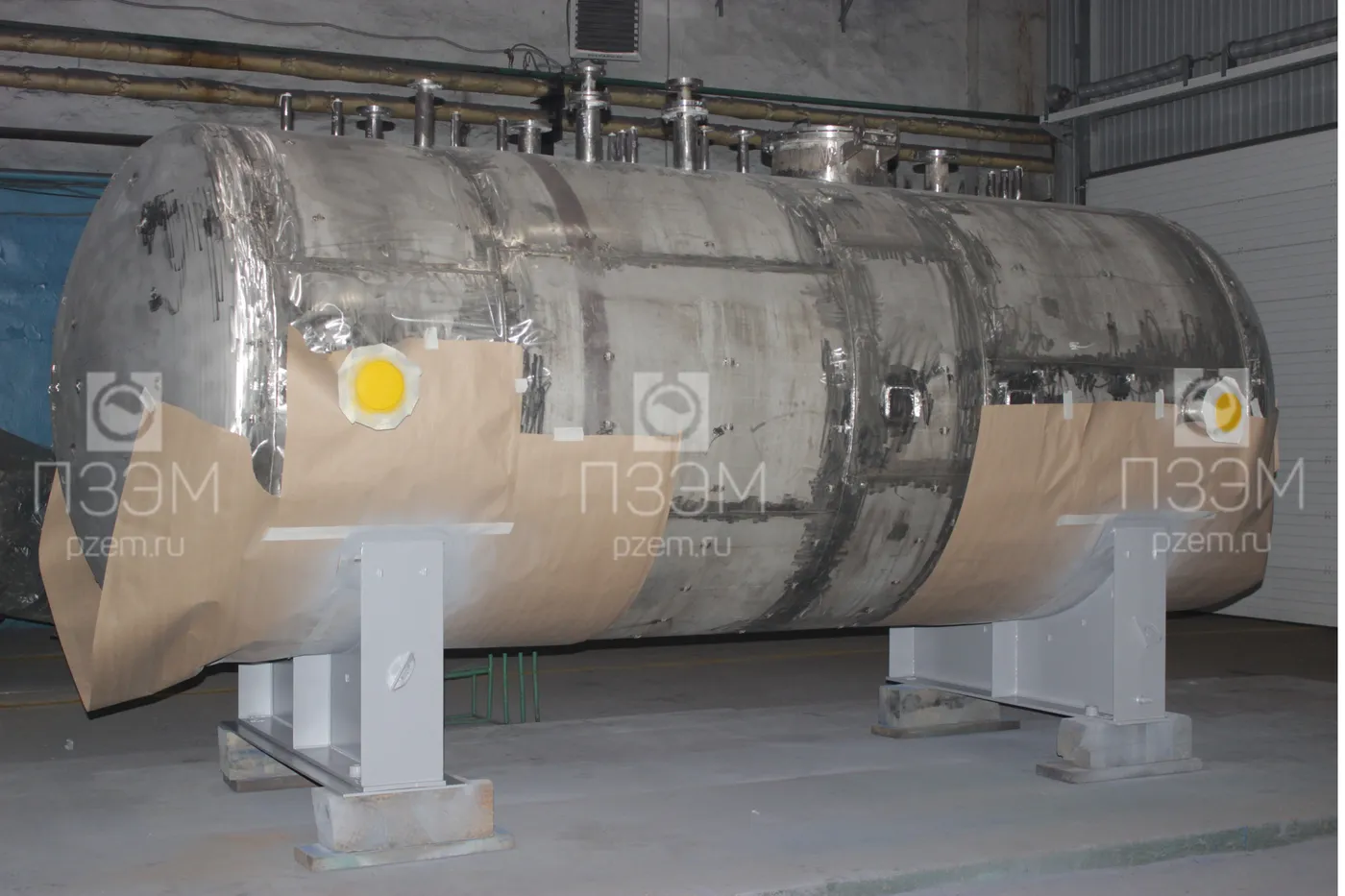

Покрытие/окраска	Покрытие наружное: опоры – PRIM PLATINA Multicoat SN (ПРИМ ПЛАТИНА Актив) RAL 7004, ТУ 20.30.12-110-53945212-2018, толщина покрытия не менее 120 мкм; строповые устройства – шпатлевка ЭП-0010(1) ГОСТ 28379-89, эмаль ЭП-773(2) желтая, RAL 1021, ГОСТ 23143-83
Изоляция	Аппарат теплоизолировать на месте монтажа, толщина теплоизоляции 100 мм. Расположение скоб (вид П1, лист 3) для крепления теплоизоляции в соответствии с ГОСТ 17314-81 (устанавливает завод-изготовитель). Материал теплоизоляции, штыри для крепления теплоизоляции в поставку завода-изготовителя не входят.
Заземление	Аппарат заземлить на месте монтажа. Кол-во заземляющих устройств – 2 шт.

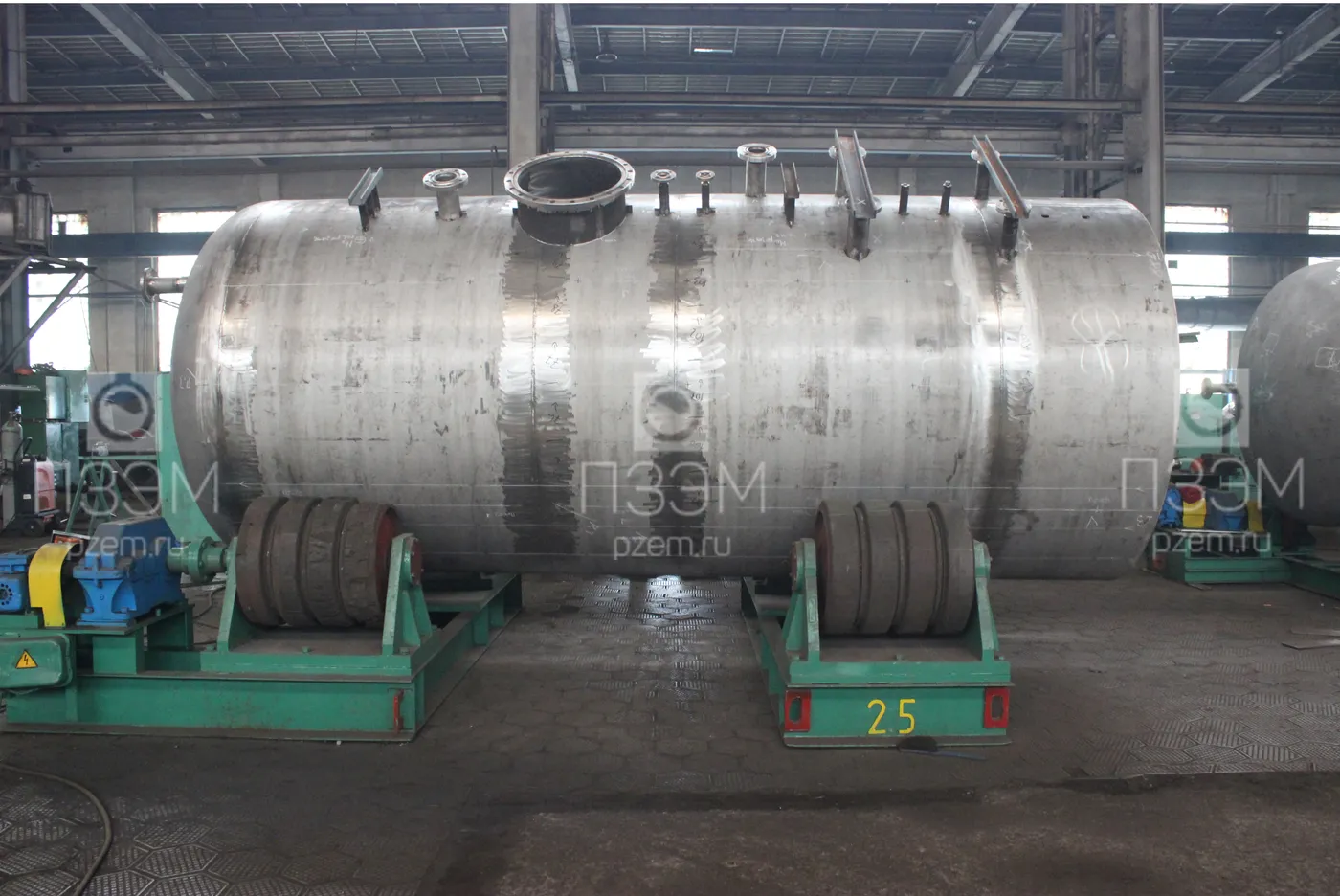

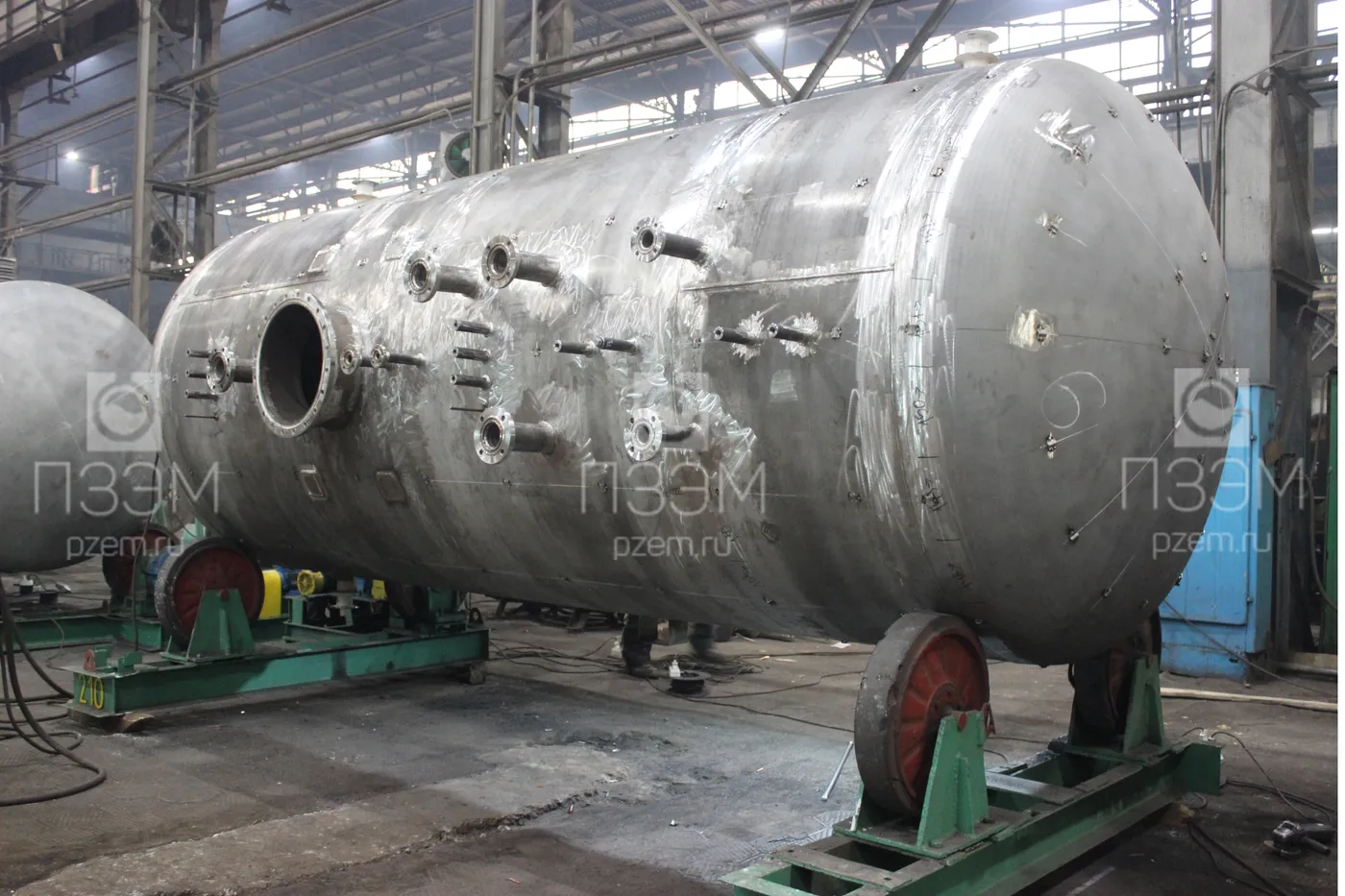

Обозначение	Назначение	DN	PN, МПа
А	Люк	500	0,6
Г	Стоки стерилизованные на охлаждение	50/80	0,6
Ж	Пар (0,4 МПа)	50	0,6
И	Вода от водопровода	32	0,6
Л	Воздух сжатый (0,3 МПа)	20	0,6
П	Барботер (пар 0,4 МПа)	80	0,6
Е	Кислота ортофосфорная 73%, стоки циркуляционные	50/80	1,6
К	Воздух на очистку	50	1,6
О	Шлам	80	1,6
Р1	Манометр показывающий (0-0,5 МПа)	М20х1,5	–
Р2	Манометр передающий (0-0,5 МПа)	М20х1,5	–
Т1	Термометр показывающий (0-200 °C)	G1/2"	–
Т2	Термометр передающий (0-200 °C)	М20х1,5	–
У1-У3	Уровнемер 1 (нижний, средний, верхний), 3 шт.	М20х1,5	–
У4-У6	Уровнемер 2 (нижний, средний, верхний), 3 шт.	М20х1,5	–
Х	Воздух аварийного сброса	80	1,6
Ц	Стоки на стерилизацию	100	1,6
