Ресивер Р-15 объемом 13,5 м³

Характеристики

Тип оборудования: Ресиверы и воздухосборники
Продукция: Воздухосборники
Номер заказа: 1657П
Год заказа: 2025
Вместимость: 13,5 м³
Рабочее давление: 1,3 МПа
Расчётное давление: 1,6 МПа
Расчётная температура: 100 °C
Минимальная температура стенки: −39 °C
Сталь: 09Г2С
Исполнение: горизонтальное

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

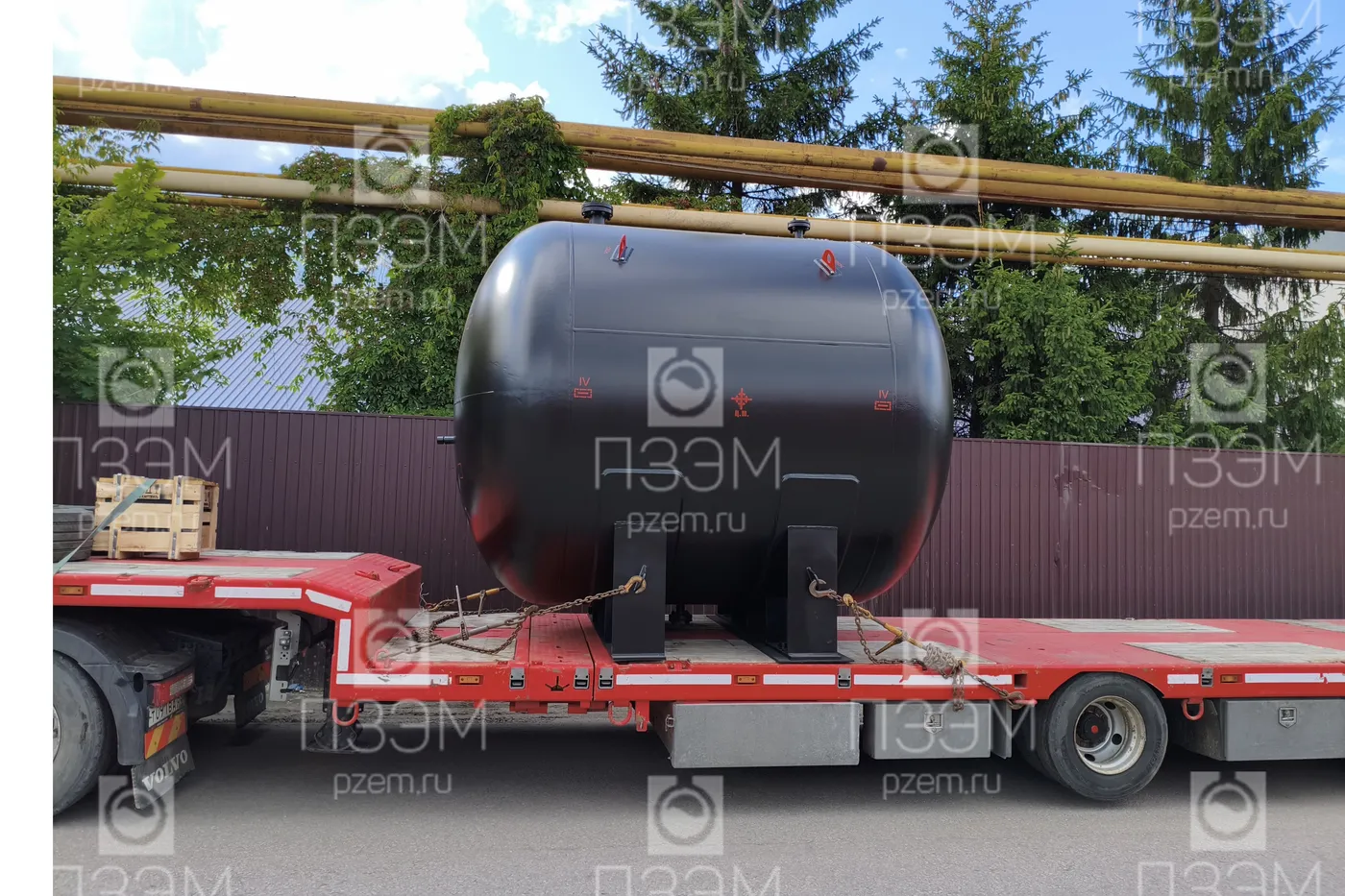

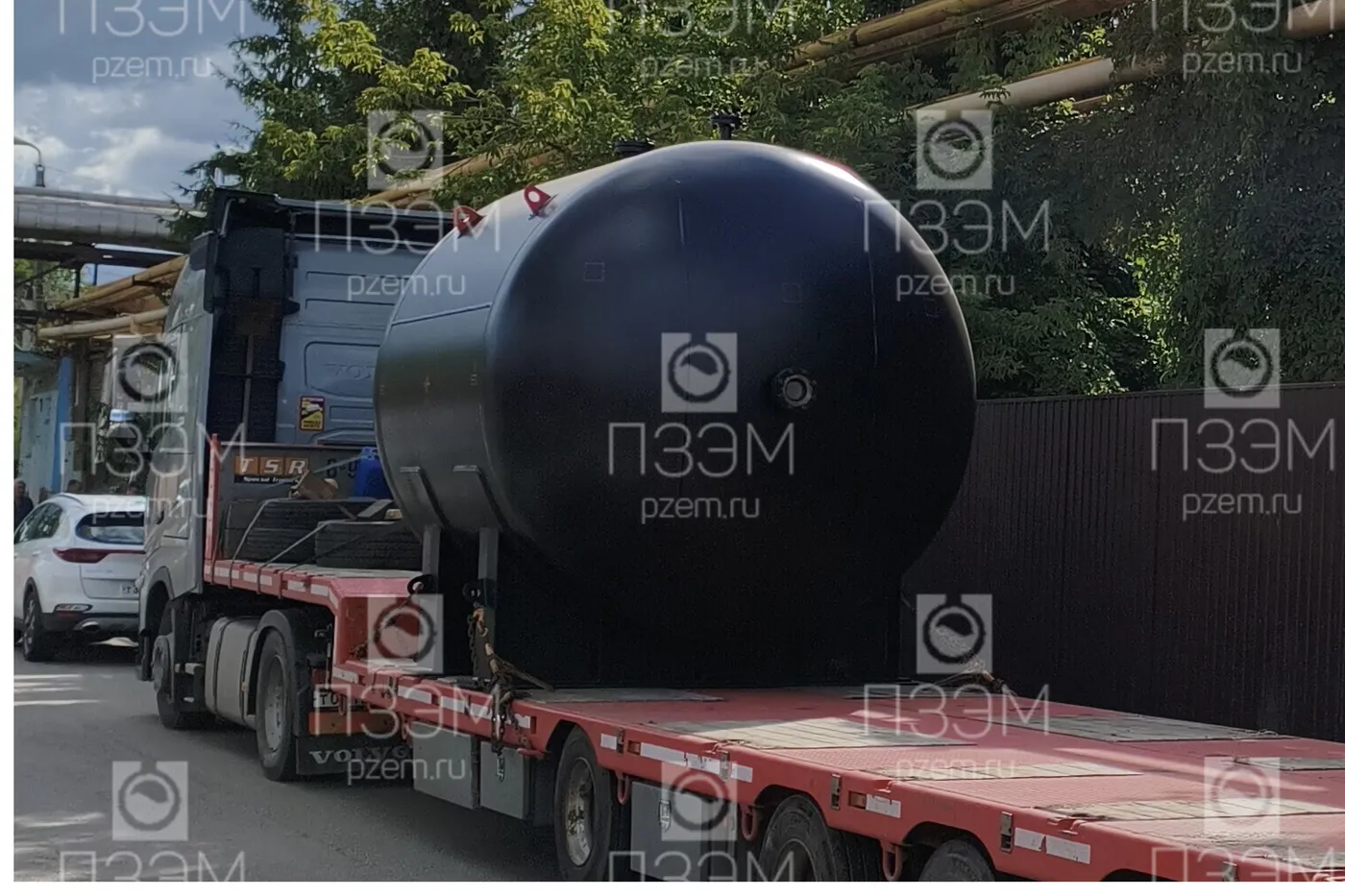

Изготовлен ресивер Р-15 объёмом 13,5 м³. Масса — 5100 кг, давление — 1,3 МПа, материал исполнения — сталь 09Г2С.

Назначение аппарата	Создание запаса сжатого воздуха
Тип аппарата	ВЭЭ
Исполнение	горизонтальный, на двух седловых опорах (подвижная и неподвижная)
Группа аппарата по ГОСТ 34347-2017	3
Группа рабочей среды по ТР ТС 032/2013	2
Категория аппарата по ТР ТС 032/2013	4
Вместимость, м³	13,5
Давление рабочее, МПа (кгс/см²)	1,3 (13,0)
Давление расчётное, МПа (кгс/см²)	1,6 (16,0)
Давление пробное гидравлическое, верт., МПа (кгс/см²)	2,21 (22,1)
Давление пробное гидравлическое, гориз., МПа (кгс/см²)	2,24 (22,4)
Рабочая температура стенки максимальная, °C	100
Рабочая температура стенки минимальная, °C	минус 39
Расчётная температура стенки, °C	100
Минимально допустимая температура стенки находящейся под расчетным давлением, °C	минус 39
Наименование рабочей среды	воздух
Класс опасности, ГОСТ 12.1.007-76	нет
Пожароопасность, ГОСТ 12.1.004-91	нет
Категория и группа взрывоопасной смеси по ГОСТ 30610.20-1-2020	нет
Коррозионность	да
Основной материал: корпус, штуцеры, опоры	09Г2С-15 ГОСТ 19281-2014
Основной материал: крепежные изделия	сталь 40Х ГОСТ 4543-71
Основной материал: прокладки	плоские, паронит ПОН-Б 2,0 ГОСТ 481-80
Прибавка на коррозию и эрозию, мм	2
Расчётный (назначенный) срок службы, лет	20
Место установки	в помещении
Климатическое исполнение по ГОСТ 15150-69	УХЛ
Число циклов нагружения за весь срок службы, не более	не более 1000
Сейсмичность по MSK-64, балл, не более	6
Теплоизоляция	нет
Термообработка	днища в соотв. п.5.11.6 ГОСТ 34347-2017
Габаритные размеры, мм: длина	3525
Габаритные размеры, мм: ширина	2970
Габаритные размеры, мм: высота	2950
Диаметр корпуса, мм	Ø2500
Изоляция	нет
Контроль сварных швов	согласно ГОСТ 34347-2017
Испытание	Аппарат испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут. Течь и потения в сварных швах, основном металле, фланцевых и резьбовых соединениях не допускаются. После гидроиспытания внутреннюю поверхность аппарата просушить сжатым воздухом.
Состояние поставки	аппарат в собранном виде. Приборы КИПиА, запорная арматура в поставку завода изготовителя не входят.

Обозначение	Назначение	DN	PN, МПа
А	Вход рабочей среды	100	1,6
Б	Выход рабочей среды	100	1,6
В	Для предохранительного клапана	100	2,5
Г	Слив конденсата	25/G1	–
Д	Воздушник	50	1,6
Е	Для манометра	15/G1/2	–
И	Дренаж	50	1,6
К	Люк-лаз	450	1,6
