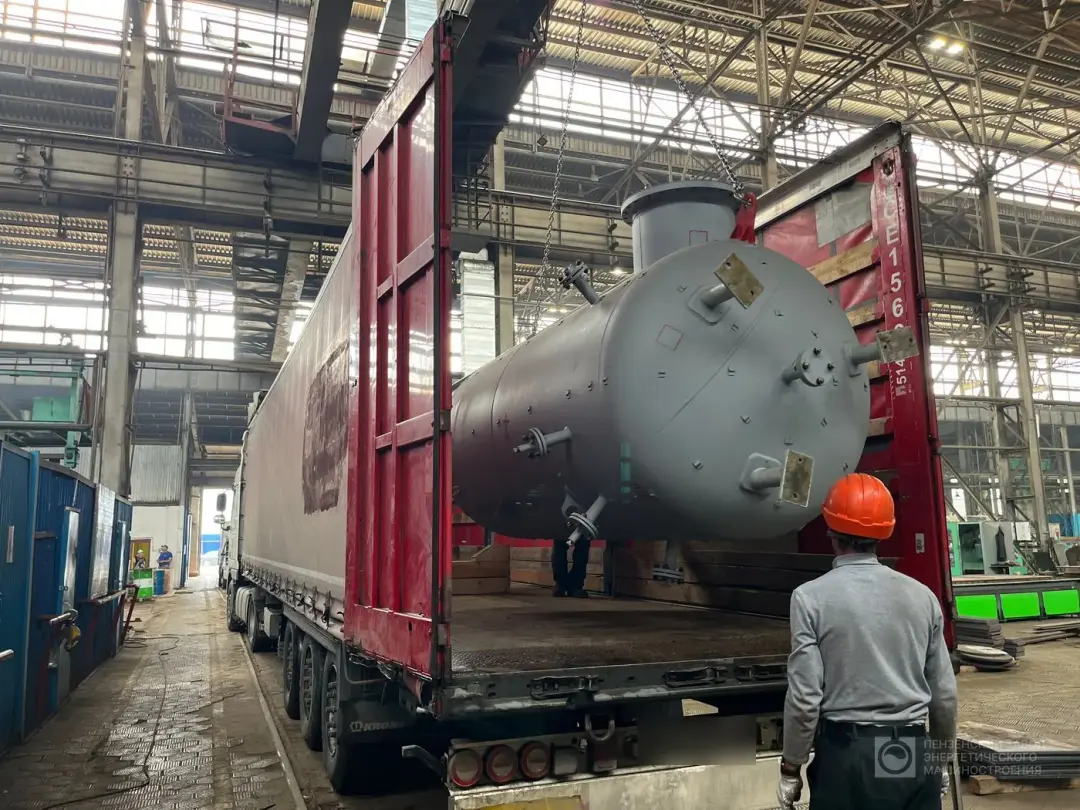

Ресивер воздуха КИП поз. С-2 объемом 10 м³
Особенности
Сейсмика 7+ баллов
Сейсмичность, баллов, не более: 7
Ресивер воздуха КИП поз.С-2 вместимостью 50 м³, на рабочее давление до 1,6 МПа. Вертикальное исполнение. Минимальная температура стенки — −33 °C. Заказ 2026 года.
| Наименование (чертеж) | Ресивер воздуха КИП поз. С-2. Сборочный чертеж |
|---|---|
| Наименование рабочего пространства | Корпус |
| Назначение аппарата | Для создания запаса воздуха |
| Группа аппарата | 3 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Категория аппарата по ТР ТС 032/2013 | 4 |
| Вместимость, м³ | 10 |
| Давление рабочее, МПа (кгс/см²) | 0,8 (8,0) |
| Максимально допустимое рабочее давление избыточное, МПа (кгс/см²) | 1,6 (16) |
| Давление расчетное, МПа (кгс/см²) | 1,6 (16,0) |
| Давление пробное гидравлическое в вертикальном положении, МПа (кгс/см²) | 2,12 (21,2) |
| Давление пробное гидравлическое в горизонтальном положении, МПа (кгс/см²) | 2,18 (21,8) |
| Рабочая температура среды, °C, максимальная | 39 |
| Рабочая температура среды, °C, минимальная | 10 |
| Минимальная допустимая температура стенки сосуда, находящегося под расчетным давлением, °C | минус 33 |
| Абсолютная минимальная температура окружающего воздуха, °C | минус 47 |
| Расчётная температура стенки, °C, максимальная | 100 |
| Расчётная температура стенки, °C, минимальная | минус 47 |
| Наименование рабочей среды | газ |
| Плотность, кг/м³ | 1,293 при н.у. |
| Класс опасности по ГОСТ 12.1.007-76 | нет |
| Пожароопасность | нет |
| Категория взрывоопасности по ГОСТ 31610.201-2020 | нет |
| Коррозионность | нет |
| Вызывает МКК (да, нет) | нет |
| Вызывает коррозионное растрескивание (да, нет) | нет |
| Материал: обечайка, днище | листовой прокат сталь 12Х18Н10Т ГОСТ 5632-2014 |
| Материал: опоры | сталь 09Г2С ГОСТ 19281-2014 |
| Материал: фланцы, ответные фланцы | поковка 12Х18Н10Т Гр. IV ГОСТ 25054-81 |
| Материал: патрубки штуцеров | Труба 12Х18Н10Т ГОСТ 9941-81; прокат 12Х18Н10Т ГОСТ 5949-2018 |
| Материал: крепежные изделия | шпильки 12Х18Н10Т по ОСТ 26-2040-96; гайки 12Х18Н10Т по ОСТ 26-2041-96 |
| Материал: прокладки | ОСТ26.260.454-99 СНП - материал каркаса и огр. колец - 12Х18Н10Т или аналог (AISI 304) |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, баллов, не более | 7 |
| Прибавка на коррозию, мм | 2,5 |
| Установленный срок службы, лет | 25 |
| Место установки | на открытой площадке |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
| Специальные требования: теплоизоляция | Скоба С2-12Х18Н10Т ГОСТ 17314-81, Штырь Ш1 ГОСТ 17314-81 |
| Специальные требования: термообработка | нет |
| Тип аппарата | ВЭЭ |
| Диаметр внутренний, мм | 1600 |
| Габаритные размеры, мм: длина | 2205 |
| Габаритные размеры, мм: ширина | 2100 |
| Габаритные размеры, мм: высота | 5760 |
| Исполнение | вертикальный, эллиптические днища, на опорах-стойках |
| Испытания | Аппарат испытать на прочность и герметичность на заводе-изготовителе в горизонтальном положении согласно таблицы «Техническая характеристика» в течение не менее 30 минут. После гидроиспытаний аппарат просушить сжатым воздухом или инертным газом. |
| Состояние поставки | Аппарат в собранном виде. |
| Нагрузки на фундамент (рабочие условия): осевая сила, Н | 1,27·10⁴ (прочтено при низком разрешении) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Штуцер ввода | 80 | 1,6 |
| Б | Штуцер вывода | 80 | 1,6 |
| Д | Воздушник | 25 | 1,6 |
| Е | Дренаж | 50 | 1,6 |
| Ж | Штуцер для манометра | 50/1/2" NPT | 1,6 |
| И | Штуцер для датчика давления | 50/1/2" NPT | 1,6 |
| Л | Люк | 500 | 1,6 |
| К | Штуцер для термометра или термопары | 50/М20х1,5 | 1,6 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 13716
- ГОСТ 14771-76
- ГОСТ 15150-69
- ГОСТ 18442-80
- ГОСТ 19537-83
- ГОСТ 21130-75
- ГОСТ 26.008-85
- ГОСТ 28759.3-2022
- ГОСТ 31610.201-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 34785-2021
- ГОСТ 7512-82
- ГОСТ 8713-79
- ГОСТ 9.014-78
- ГОСТ Р 55724-2013
- ОСТ 26.260.14-2001
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
