Резервуар СУГ-20 м³

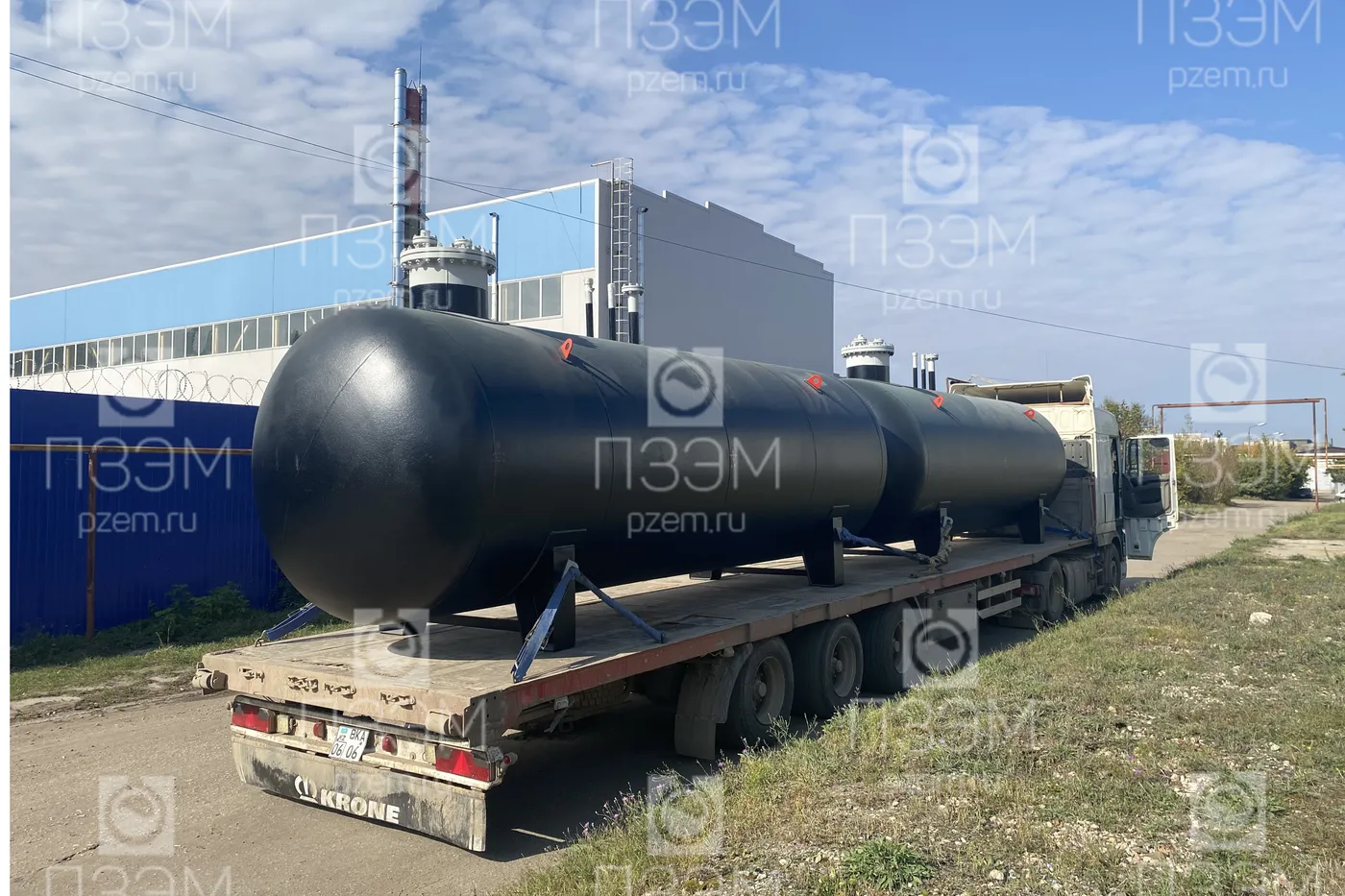

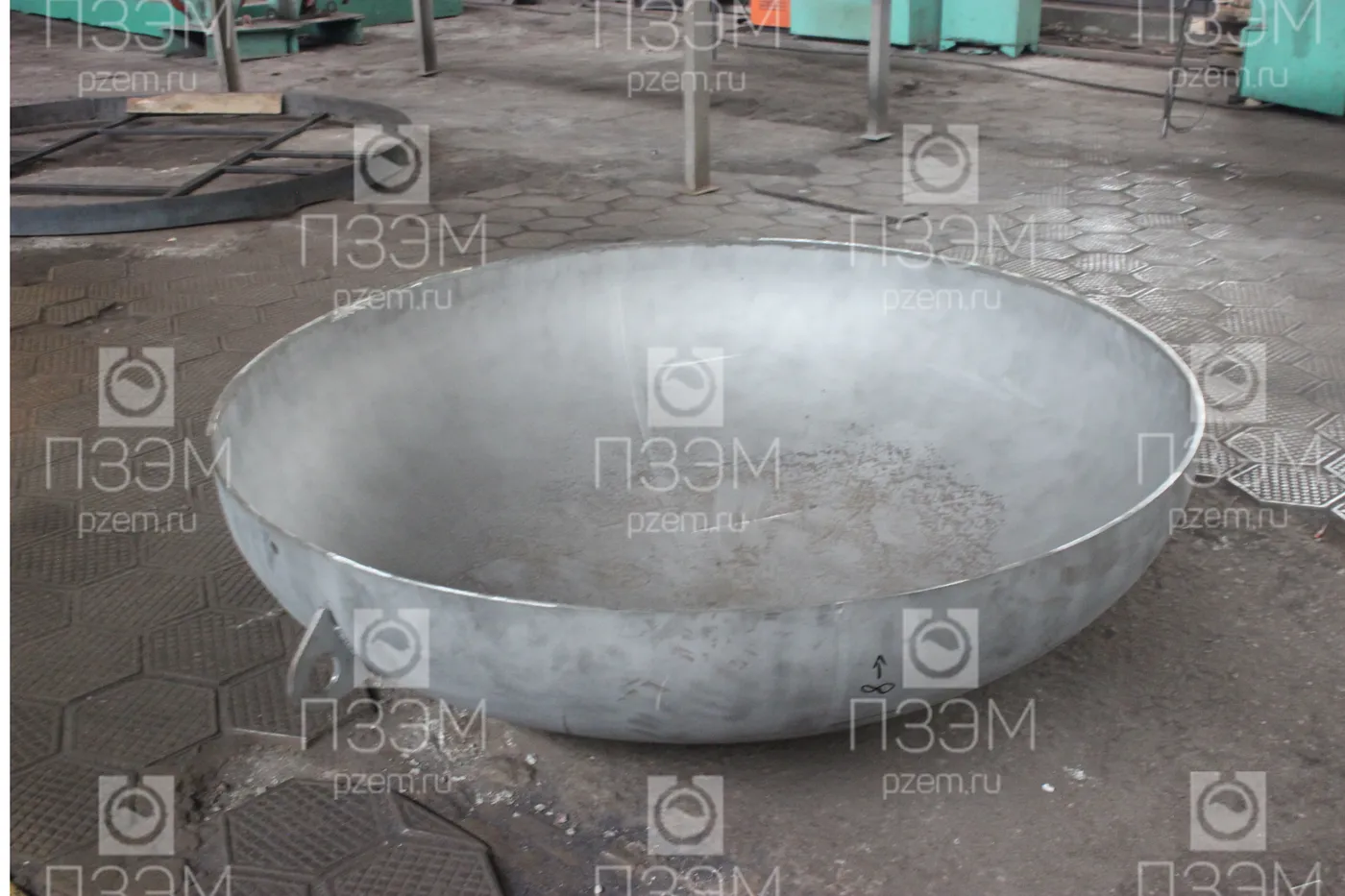

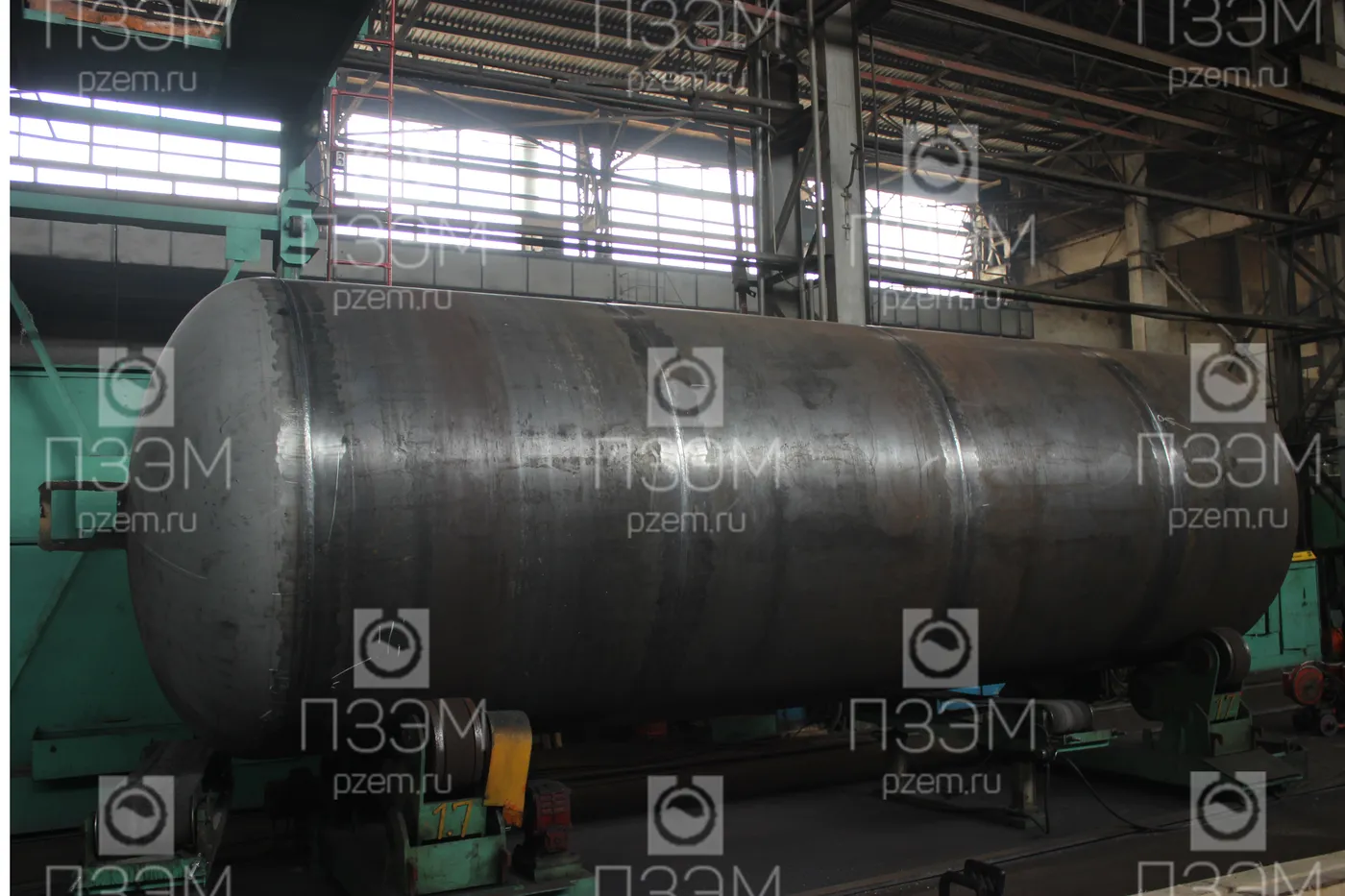

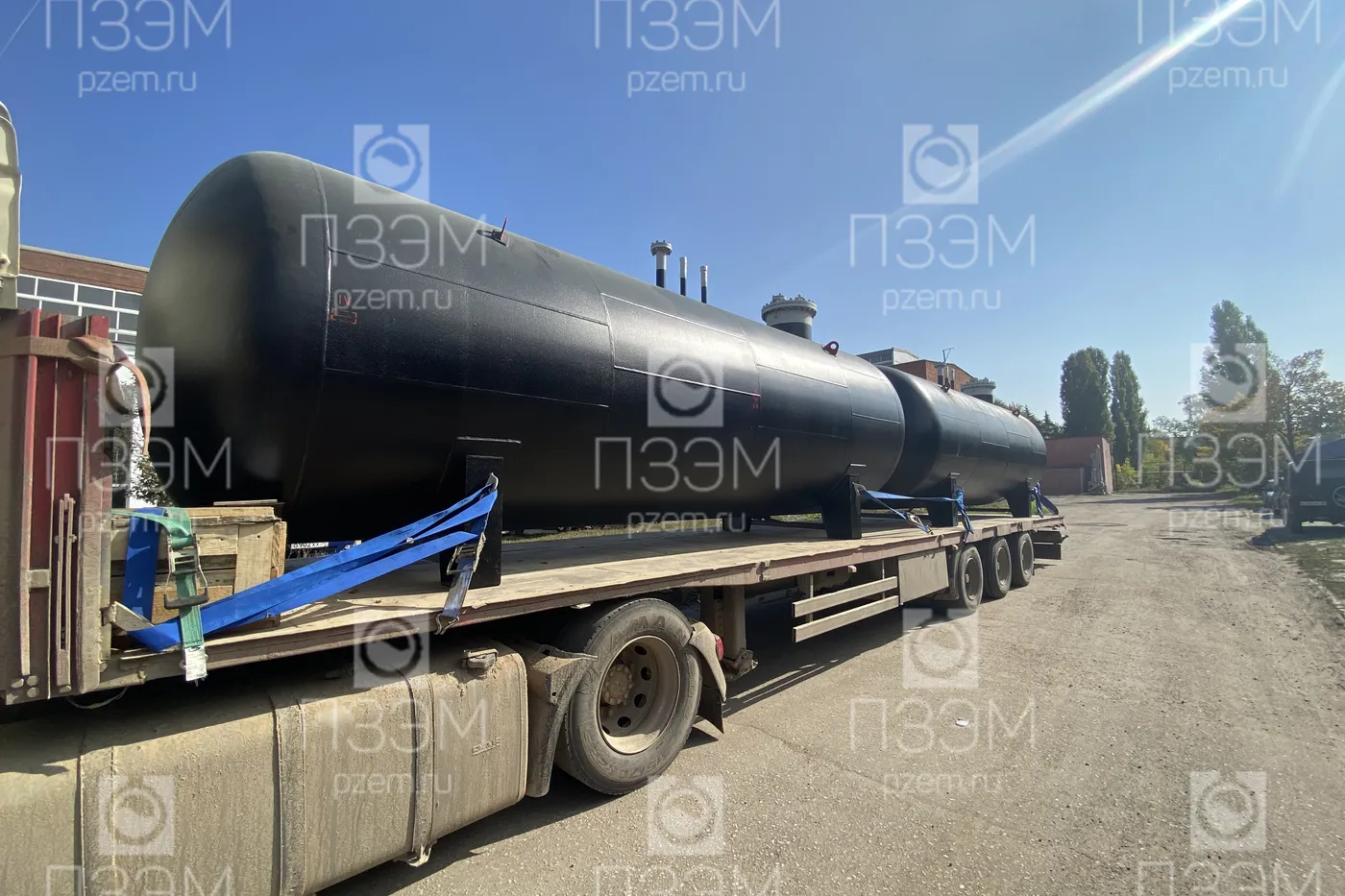

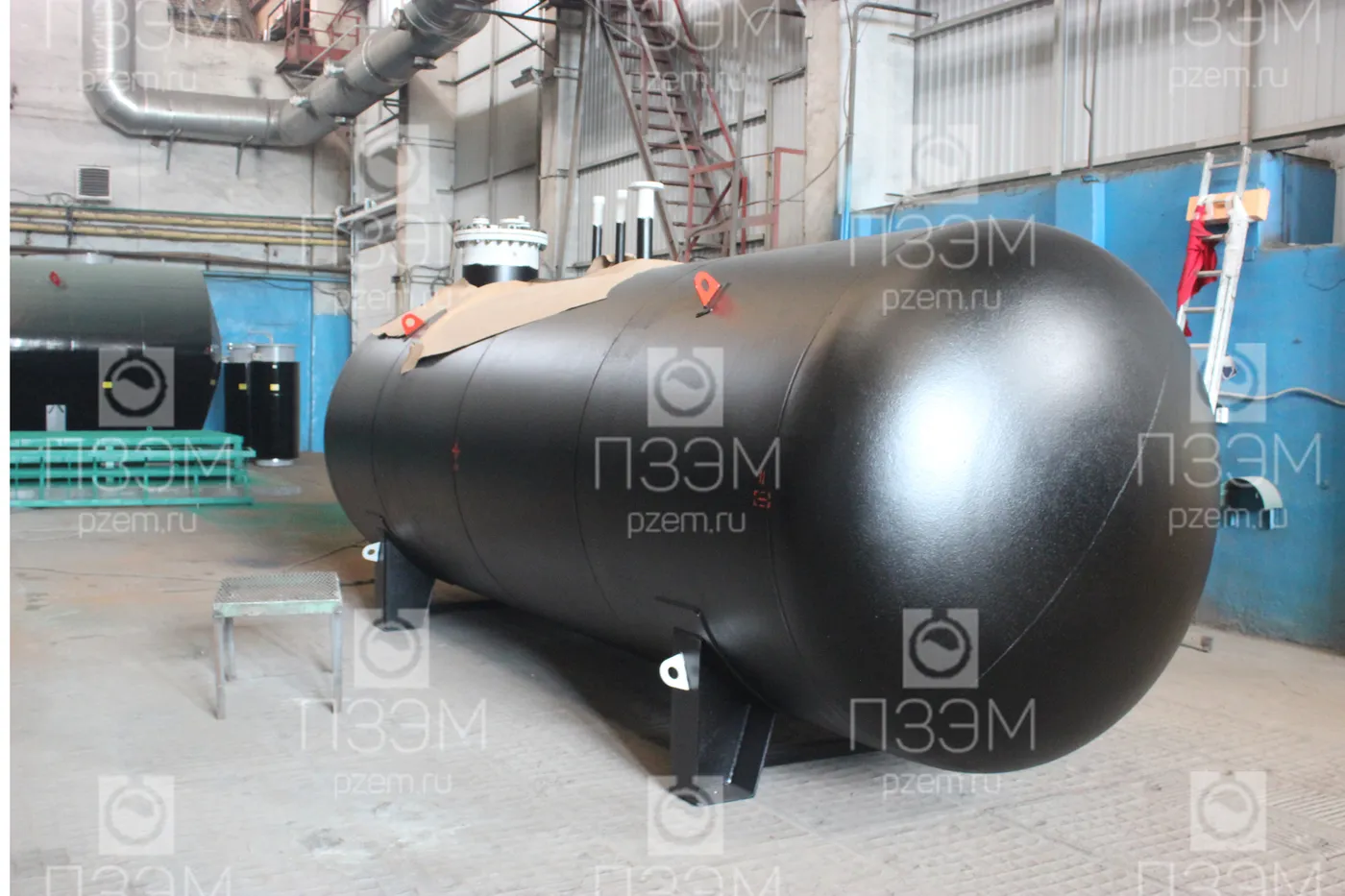

Для АЗС Республики Казахстан изготовлены и поставлены ёмкости СУГ объёмом 20 м³. Масса — 4100 кг, давление — 1,6 МПа, материал исполнения — сталь 09Г2С.
| Вместимость, (м³) | 20 |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа рабочей среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 4 |
| Давление рабочее, МПа (кгс/см²) | 1,6 (16,0) |
| Давление расчетное, МПа (кгс/см²) | 1,6 (16,0) |
| Пробное давление гидравлическое, МПа (кгс/см²) | 2,0 (20,0) |
| Минимально допустимая отрицательная температура стенки, °С | минус 39 |
| Расчетная температура стенки, °С | плюс 50 |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | IIA, T2 |
| Коррозионность | нет |
| Температура рабочей среды максимальная, °С | 45 |
| Температура рабочей среды минимальная, °С | минус 39 |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Расчетный срок службы, лет | 20 |
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, баллов | 6 |
| Масса (основная надпись), кг | 4100 |
| Диаметр (на виде), мм | ф2000 |
| Габаритная длина, мм | 6640 |
| Габаритная высота, мм | 2800 |
| Габаритная ширина (по опорам), мм | 2020 |
| Расстояние между опорами, мм | 4000 |
| Исполнение | горизонтальный, на двух опорах |
| Покрытие | Антикоррозионное покрытие аппарата: наружная поверхность: мастика резино-битумная холодная (на расстоянии 200 мм от фланцевых разъемов люка и штуцеров), остальное грунт-эмаль "Prodecor 1202" ТУ 2312-087-49404743-2009, (цвет серый, RAL 7035) общая толщина покрытия – 80...100 мкм. Внутреннюю поверхность аппарата после гидроиспытания просушить сжатым воздухом и обезжирить. |
| Материал прокладок | Паронит ПОН-Б 2,0 ГОСТ 481-80 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| N1 | Заправочный клапан | 50 / NPT 1 1/4 | 2,5 |
| N2 | Для клапана отбора жидкой фазы | 25 / NPT 3/4 | 2,5 |
| N3 | Для клапана отбора жидкой фазы | 25 | 2,5 |
| N4 | Штуцер для дренажа | 50 | 2,5 |
| N5 | Для уровнемера | 32/50 | - |
| N6 | Для предохранительного клапана | NPT 1 1/4 / 50 | - |
| N7 | Для уровнемера | 80 | 2,5 |
| M1 | Люк | 500 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 28759.2-90
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ Р 51330.11-99
- ГОСТ Р 51330.5-99
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
