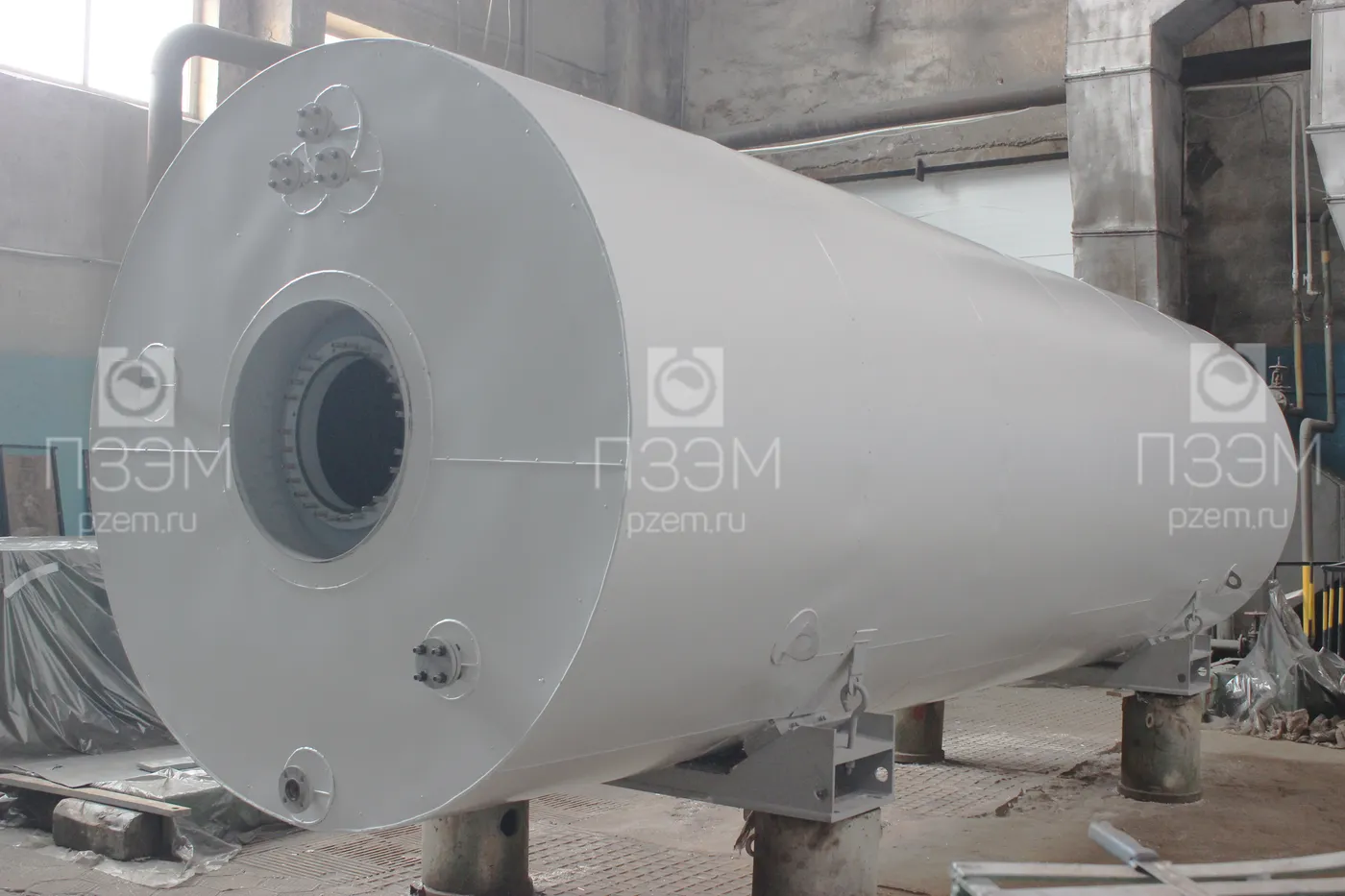

| Назначение | Для хранения жидкой двуокиси углерода |
|---|
| Группа аппарата по ГОСТ 34347-2017 | 2 |
|---|
| Давление рабочее не более, МПа (кгс/см²) | 2,0 (20) |
|---|
| Давление расчетное, МПа (кгс/см²) | 2,0 (20) |
|---|
| Давление гидравлическое, МПа (кгс/см²) | 2,52 (25,2) |
|---|
| Рабочая температура среды максимальная, °C | минус 18,57 |
|---|
| Рабочая температура среды минимальная, °C | минус 43,2 |
|---|
| Расчетная температура стенки, °C | 20 |
|---|
| Минимально допустимая отрицательная температура стенки, находящейся под давлением, °C | минус 60 |
|---|
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | нет |
|---|
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
|---|
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | нет |
|---|
| Коррозионность среды | да |
|---|
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Материал шпилек, гаек | 20ХН3А ГОСТ 4543-2016 |
|---|
| Материал прокладок | Паронит ПОН-Б 2,0 ГОСТ 481-80 |
|---|
| Вместимость, м³ | 20 |
|---|
| Прибавка для компенсации коррозии, мм | 0,75 |
|---|
| Расчетный срок службы, лет | 15 |
|---|
| Число циклов нагружения аппарата за весь срок службы, не более | 1000 |
|---|
| Тип аппарата | ГЭЭ |
|---|
| Габаритные размеры: диаметр внутр., мм | 2000 |
|---|
| Габаритные размеры: длина, мм | 7210 |
|---|
| Габаритные размеры: высота, мм | 2350 |
|---|
| Габаритная длина по виду на чертеже, мм | 7220 |
|---|

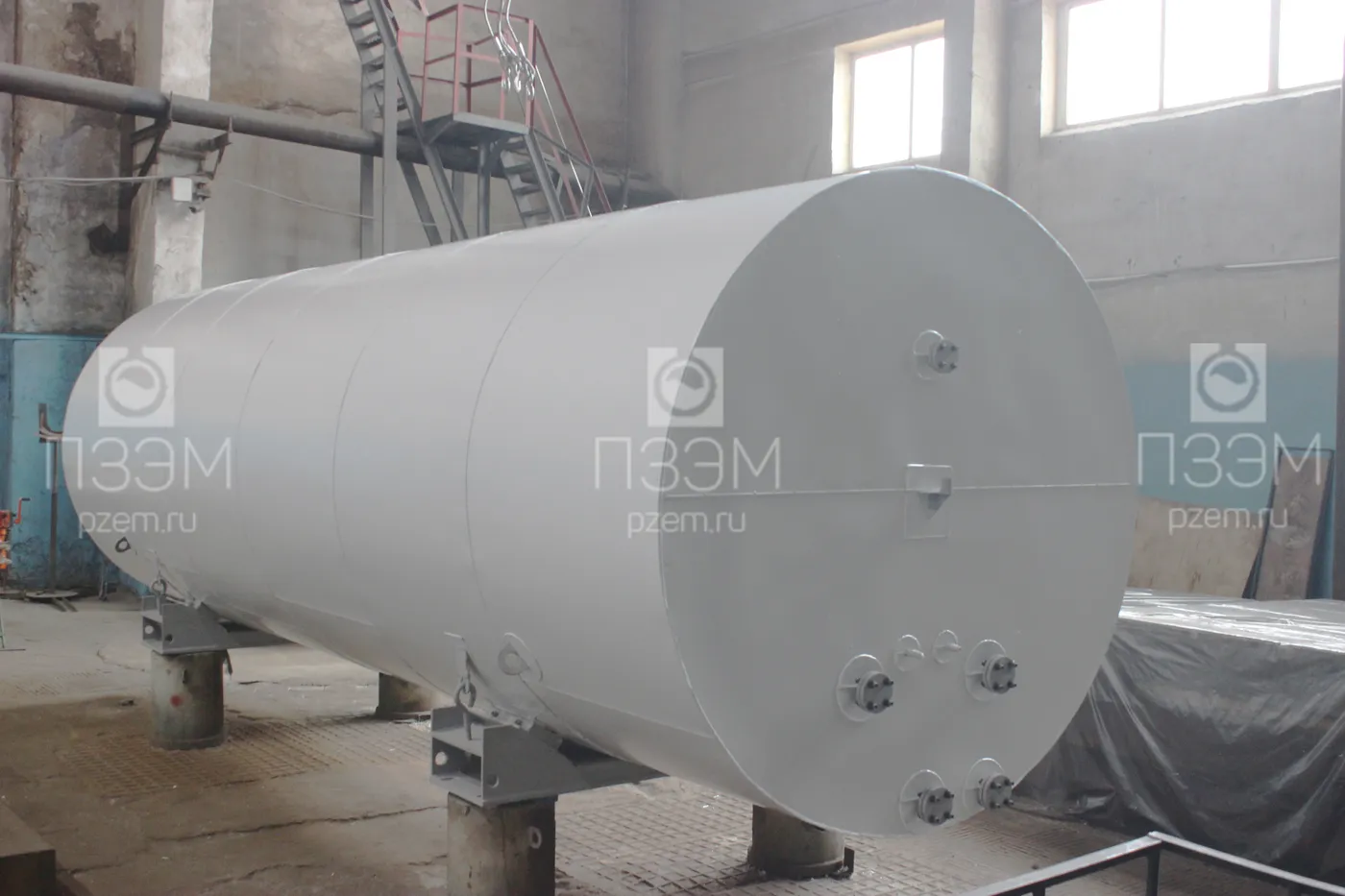

| Исполнение | горизонтальный, на двух седловых опорах: опора неподвижная и опора подвижная |
|---|

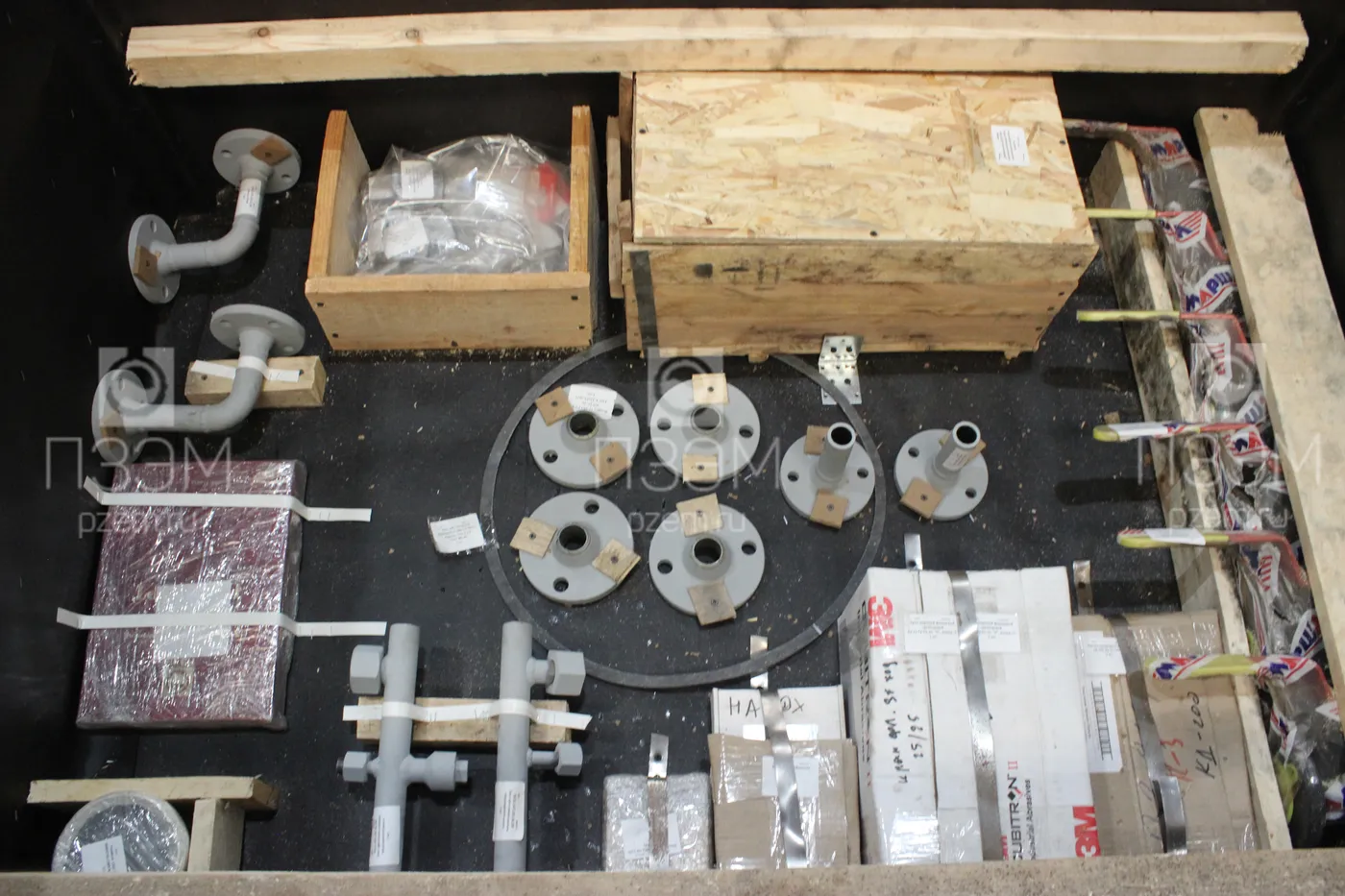

| Состояние поставки | Аппарат в собранном виде с неустановленными деталями и сборочными единицами, выходящими за транспортные габариты. Установка снятых сборочных единиц и деталей в рабочее положение выполняется на месте монтажа силами, средствами и за счет Заказчика. |
|---|
| Покрытие | наружная поверхность аппарата – грунт-эмаль "Prodecor 1202" ТУ 2312-087-49404743-2009, RAL 5003 – общая толщина не менее 125 мкм; строповые устройства – эмаль красная |
|---|

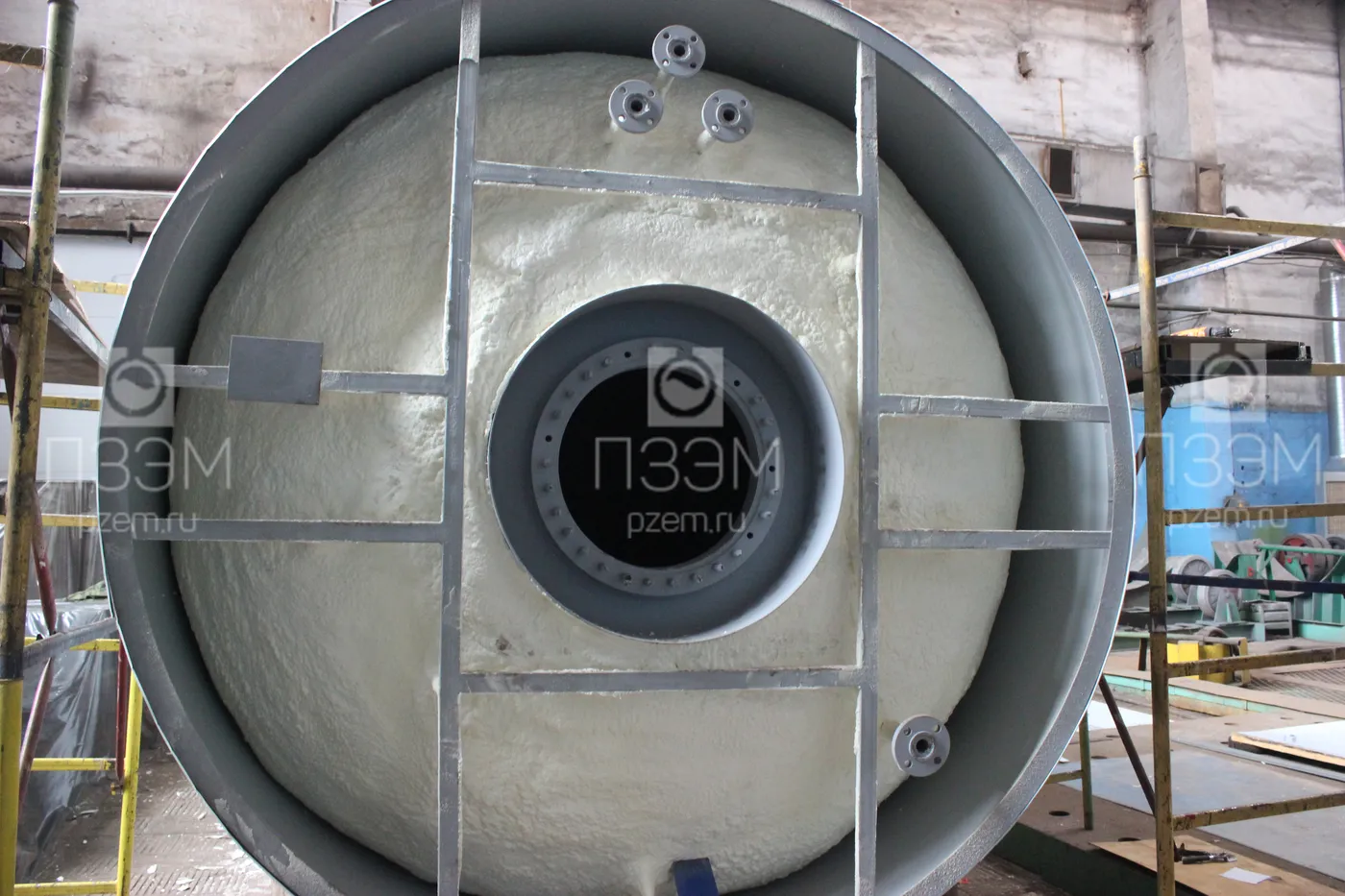

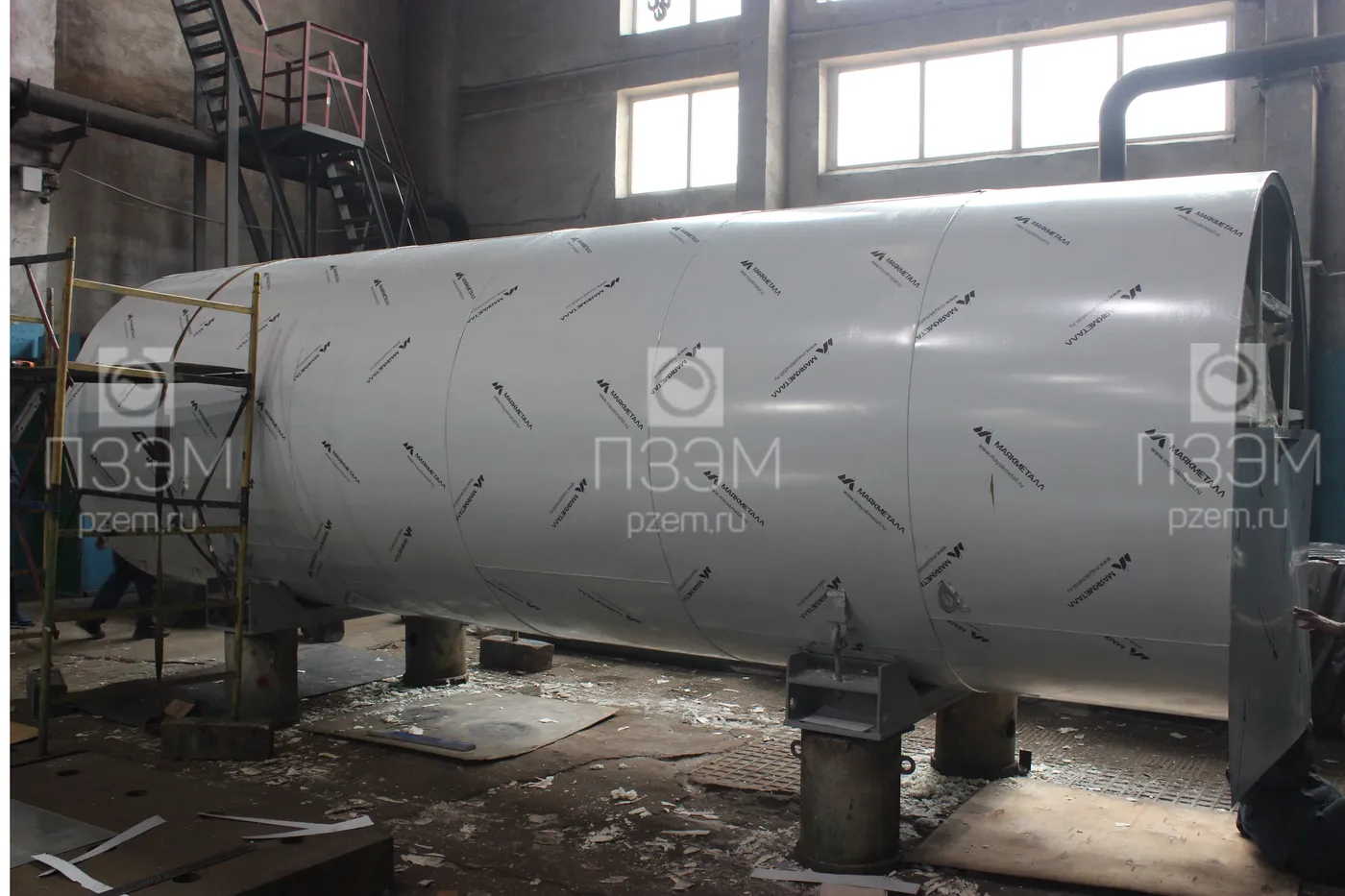

| Изоляция | Аппарат теплоизолировать на заводе-изготовителе. Материал для теплоизоляции – ППУ (пенополиуретан), толщина 120 мм, защитный слой теплоизоляции – лист оцинкованный 0,5 мм |
|---|
| Заземление | Аппарат заземлить на месте монтажа. Кол-во заземляющих устройств – 2 шт. |
|---|
