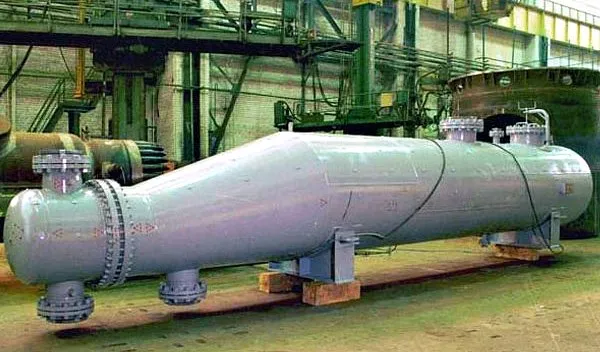

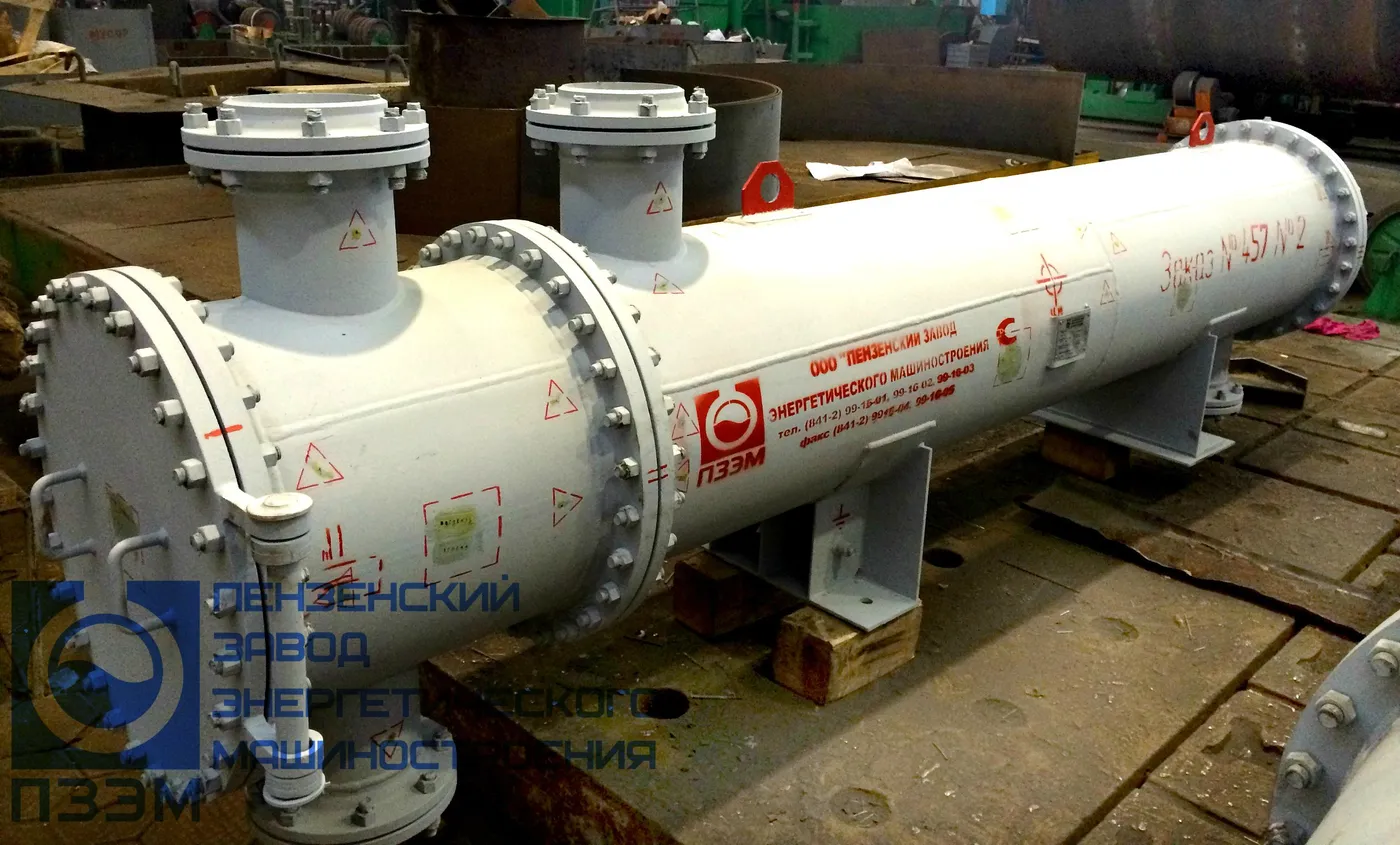

Теплообменник 325ТКГ-1,6-М1/25Г-2-1-УХЛ (1716П)

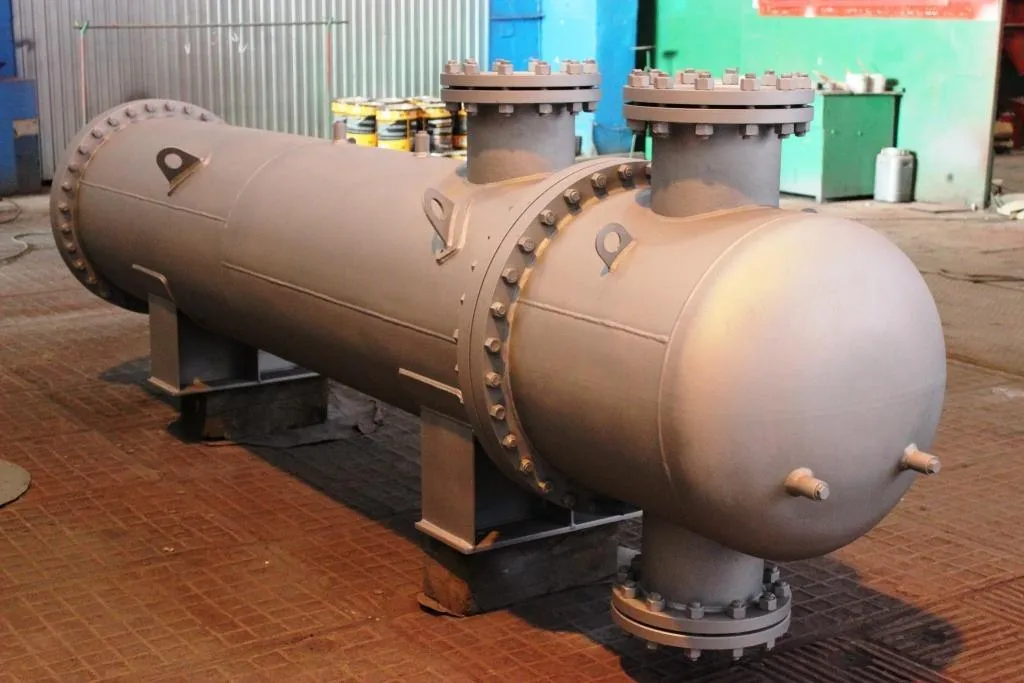

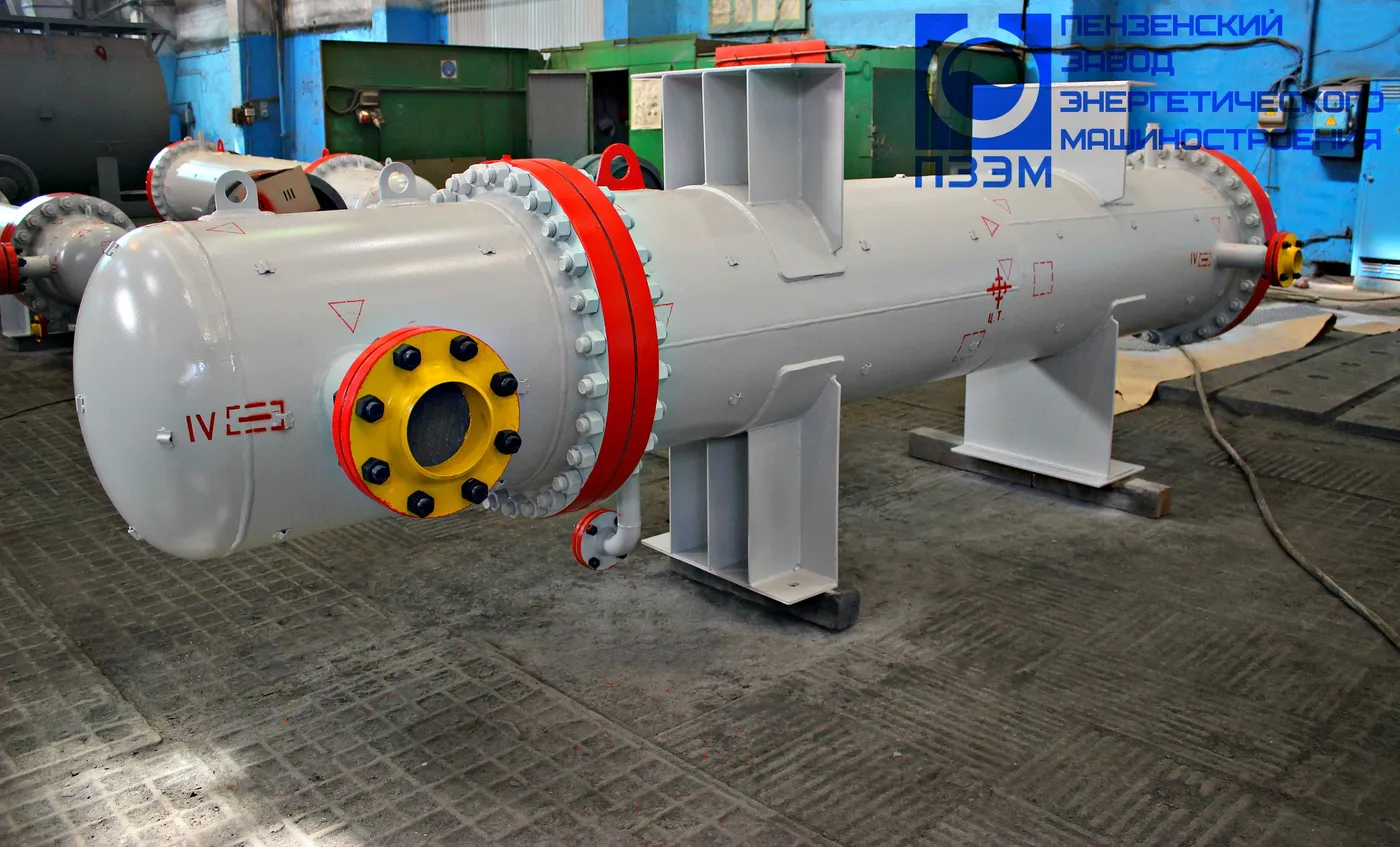

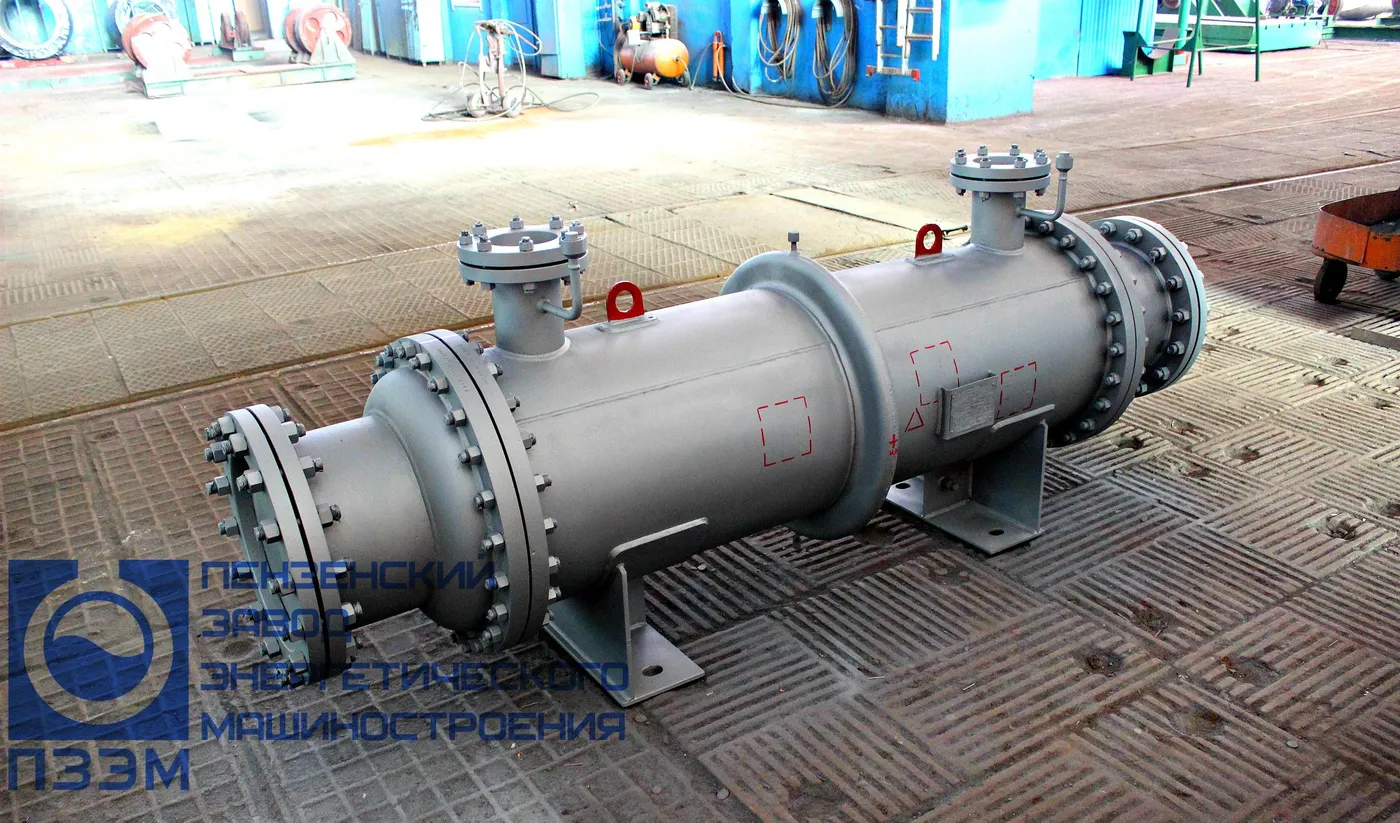

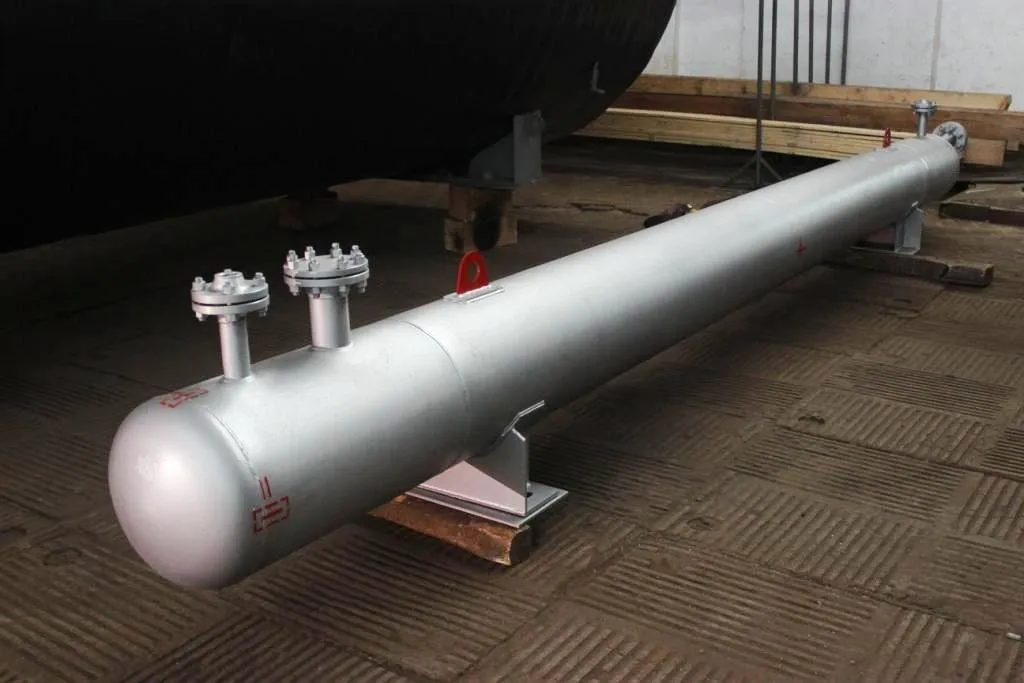

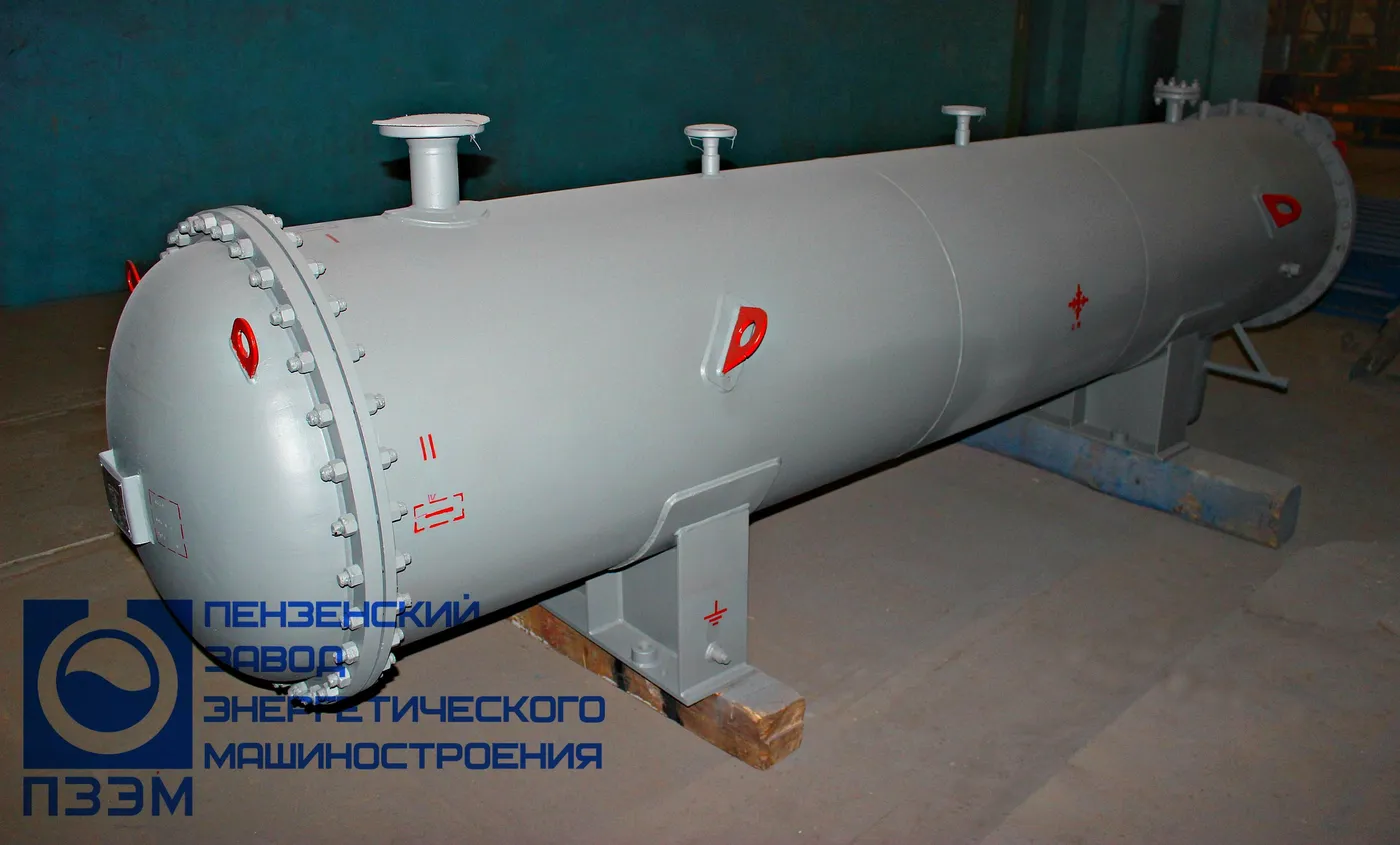

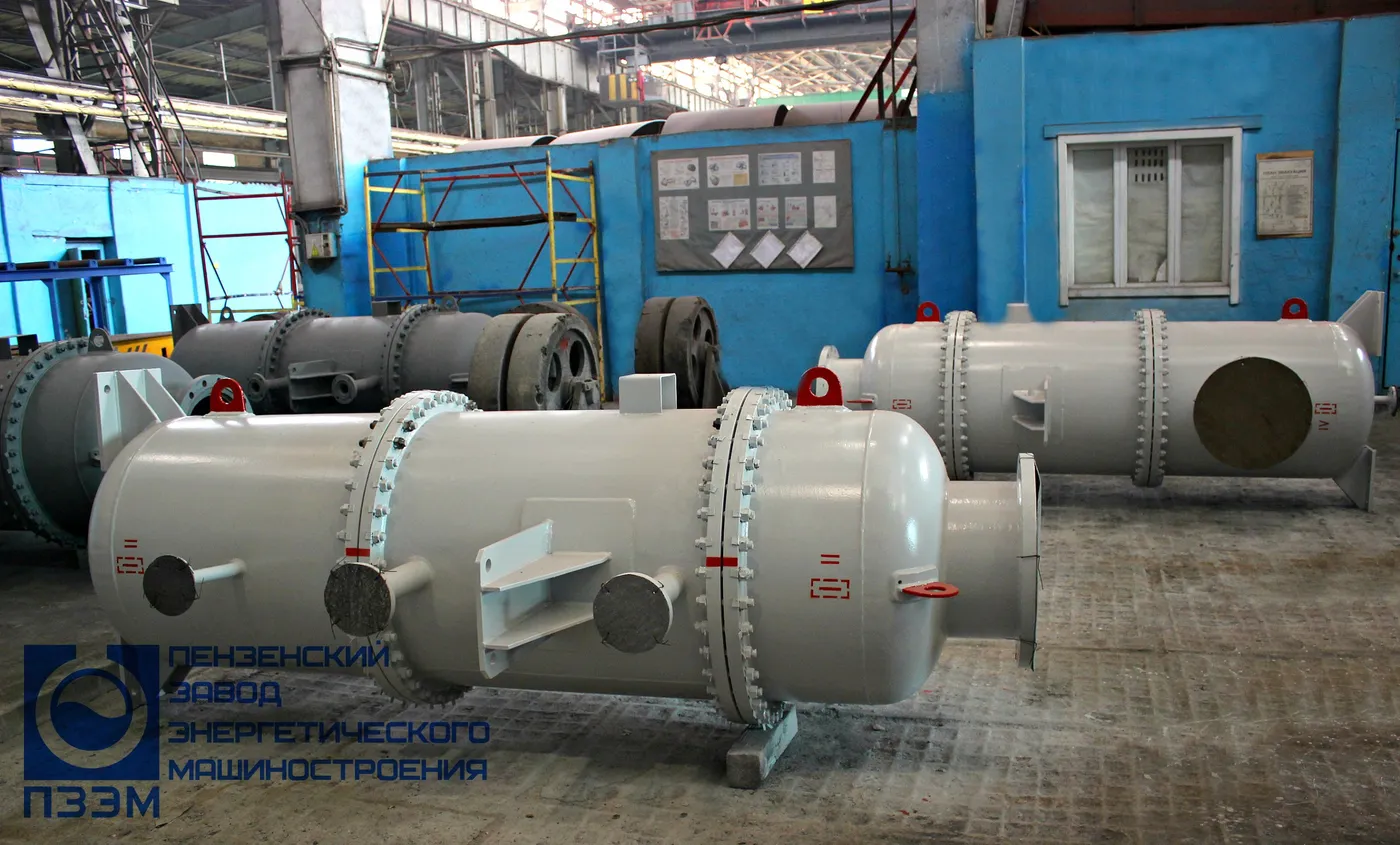

Теплообменник 325ТКГ-1,6-М1/25Г-2-1-УХЛ с поверхностью теплообмена 9,7 м². Горизонтальное исполнение. Заказ 2026 года.
Кожухотрубные теплообменники
Кожухотрубный теплообменник — с неподвижными трубными решётками, компенсатором на кожухе, плавающей головкой или U-образными трубами, а также «труба в трубе».
- Срок изготовления:
- 60-90 дней
- Гарантия:
- от 12 до 36 месяцев
- Доставка:
- По России, в страны СНГ и дальнее зарубежье
Позиции категории
Сертификация и надзор
20условий для сосудов в ТР ТС 032/2013
2формы оценки соответствия
9схем оценки соответствия
12порогов поднадзорности по ФНП № 536
Реализованные проекты
Смотреть проект
Теплообменник кожухотрубчатый типа ТУ (1684П)

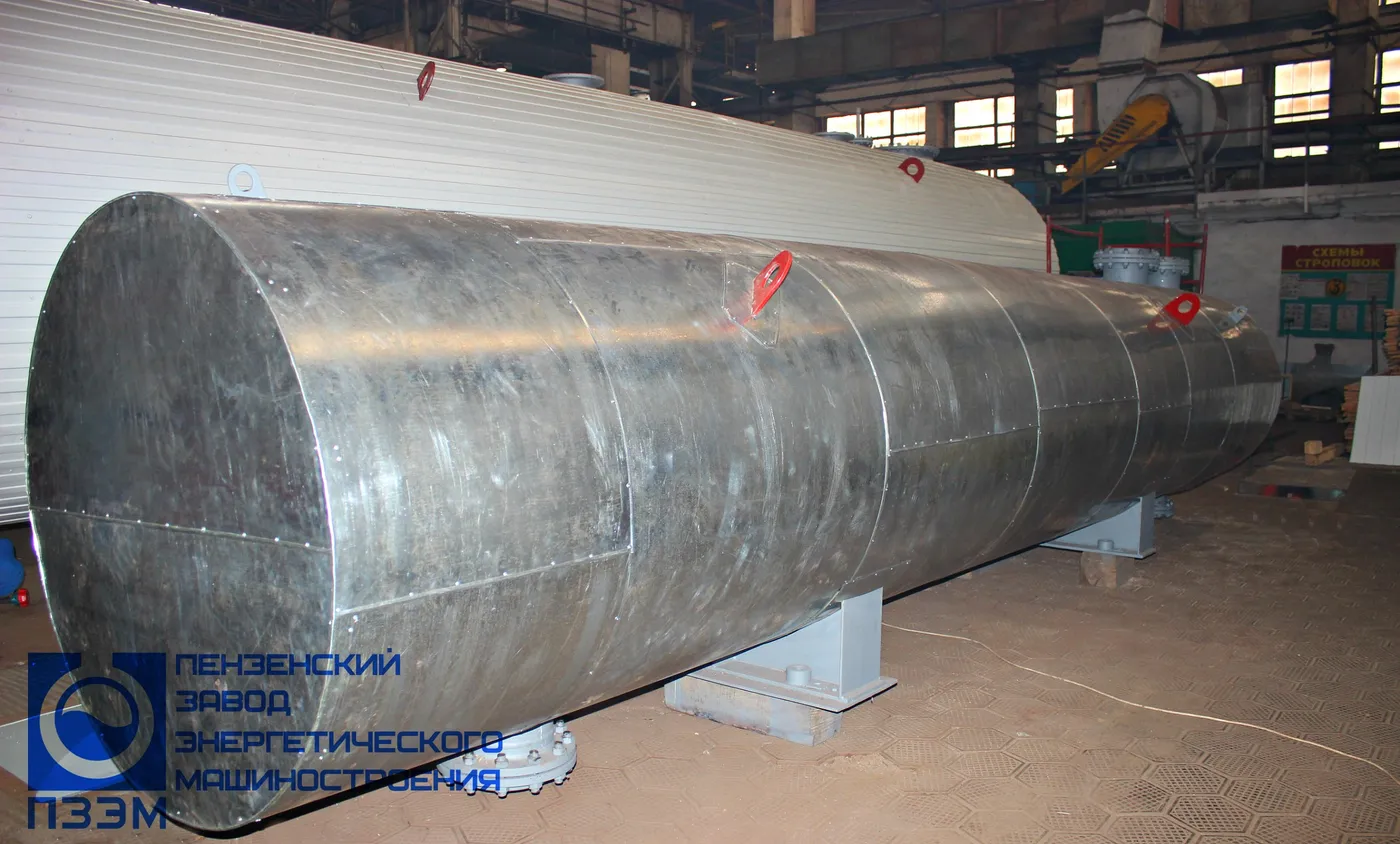

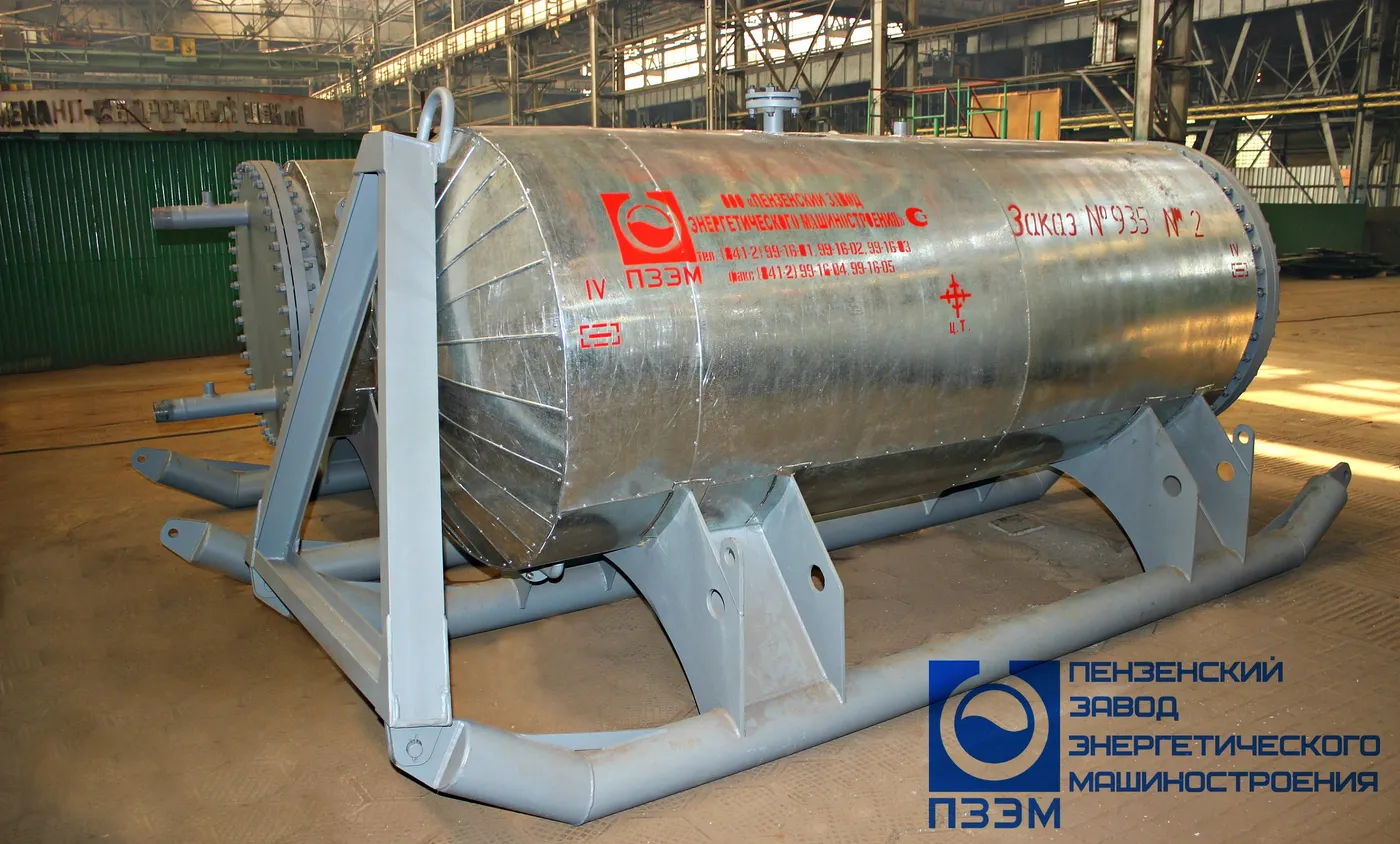

Изготовили три кожухотрубных теплообменника типа ТУ с U-образными трубами по согласованному с заказчиком опросному листу. В них теплоноситель Термолан N350 нагревает воду: термолан идёт по трубам в два хода, вода — в корпусе. Трубный пучок — 30 U-образных труб Ø20×2 из стали 09Г2С, трубы закреплены в трубной решётке обваркой с развальцовкой. В аппаратах типа ТУ U-образные трубы свободно удлиняются при нагреве, а пучок можно вынуть из корпуса для осмотра и чистки. Корпус и распределительная камера — из трубы 325×12, сталь 09Г2С, днища эллиптические. Расчётное давление — 1,6 МПа в трубах и в корпусе, поверхность теплообмена — 11,52 м². Аппарат горизонтальный, на двух седловых опорах, для установки в помещении. Трубы, трубные решётки и днища предоставил заказчик — работали с его материалом. По требованию заказчика на гидроиспытании присутствовал инспектор. Аппараты поставлены с теплоизоляцией: маты МП-100 толщиной 100 мм на камере и 50 мм на остальной части, поверх — оцинкованный лист 0,7 мм. Наружная поверхность покрыта термостойкой антикоррозионной эмалью, строповые устройства — красной. Поставка — в собранном виде, штуцеры закрыты транспортными заглушками и пробками.
Теплообменный аппарат вертикальный по типу 426ТНВ-1,6-1,6-М8/25х2-4000-1-У4-И (1675П)
Теплообменник 426ТНВ-1,6-1,6-М8/25Г-4-1-И вместимостью 0,3 м³, с поверхностью теплообмена 36,1 м², на рабочее давление до 0,6 МПа. Вертикальное исполнение. Заказ 2025 года.
Теплообменник 500ТПГ-1,6-25-3-И (1667П)
О проекте: Компания ООО «ТД ПЗЭМ» изготовила и поставила теплообменник 2-й ступени 500ТПГ-1,6-25-3-И для АО "АЛРОСА-Газ"». Оборудование предназначено для передачи тепловой энергии между рабочими средами в составе промышленной технологической системы. Теплообменник обеспечивает поддержание заданных температурных параметров процесса и стабильную работу оборудования в непрерывном режиме эксплуатации. Конструкция аппарата разработана с учетом требований к надежности, герметичности и долговечности при работе под давлением. Для изготовления оборудования использована низколегированная конструкционная сталь 09Г2С, широко применяемая в нефтегазовой, химической и энергетической промышленности благодаря высоким прочностным характеристикам и устойчивости к эксплуатационным нагрузкам. Основные характеристики оборудования: Тип аппарата — теплообменник 2-й ступени 500ТПГ-1,6-25-3-И Материал исполнения — сталь 09Г2С Рабочее давление — 1,6 МПа (16 кгс/см²) Масса аппарата — 1 800 кг (с теплоизоляцией) Сроки выполнения: Изготовление и поставка оборудования выполнены в рамках производственного графика предприятия. Отгрузка теплообменника заказчику осуществлена в феврале 2026 года после завершения полного комплекса контрольных и испытательных мероприятий. Результат проекта: Заказчику поставлен теплообменный аппарат в полной заводской готовности, прошедший контроль качества и подготовленный к монтажу на объекте эксплуатации. Реализация проекта позволила обеспечить: стабильный теплообмен в технологическом процессе; надежную работу оборудования при расчетных нагрузках; герметичность конструкции и безопасность эксплуатации; устойчивость к длительной работе в непрерывном режиме; соответствие требованиям промышленной эксплуатации. Все этапы производства, включая подготовку материалов, изготовление узлов, сварочные работы, контроль качества и испытания, выполнены специалистами ПЗЭМ на собственной производственной площадке. Теплообменное оборудование ПЗЭМ изготавливается в соответствии с требованиями действующих нормативных документов и адаптируется под параметры конкретного технологического процесса заказчика.
Теплообменник 400ТУ-6,3-1,6-25-3-И (1665П)
О проекте: Компания ООО «ТД ПЗЭМ» изготовила и поставила кожухотрубчатый теплообменный аппарат (теплообменник) 400ТУ-6,3-1,6-25-3-И для эксплуатации на открытом воздухе в условиях низких температур (климатическое исполнение ХЛ1). Оборудование предназначено для проведения теплообменного процесса между жидкими и газообразными средами в заданных режимах давления и температуры. Конструкция аппарата обеспечивает эффективную теплопередачу без смешения рабочих сред и рассчитана на эксплуатацию в промышленном контуре заказчика. При проектировании теплообменника учтены требования по повышенной прочности, герметичности и устойчивости к циклическим нагрузкам, включая работу при отрицательных температурах до −60 °C. Сроки выполнения: Изготовление и поставка теплообменного аппарата выполнены в рамках стандартного производственного цикла ПЗЭМ — от 60 до 90 дней, в зависимости от сложности конструкции и комплектации. Результат проекта: Заказчику поставлен теплообменный аппарат в полной заводской готовности, укомплектованный фланцами, КИПиА и комплектами ЗИП. Обеспечены стабильный теплообмен в заданных температурных режимах, надёжная работа при давлении до 4,77 МПа, герметичность конструкции при эксплуатации с жидкими и газообразными средами, устойчивость к температурным перепадам и климатическим воздействиям. Комплексная поставка с комплектами запасных частей и контрольно-измерительными приборами позволила сократить сроки монтажа и обеспечить быстрый ввод оборудования в эксплуатацию. Теплообменные аппараты ПЗЭМ изготавливаются с учетом требований ТР ТС 032/2013 и ГОСТ, с адаптацией под конкретные условия эксплуатации и параметры рабочей среды.
Теплообменный аппарат 700ТУ-6,3-М13/25Г-0,9-Т-2 (1658П)
Теплообменный аппарат 700ТУ-6,3-М13/25Г-0,9-Т-2 вместимостью 0,52 м³, на рабочее давление до 5,4 МПа. Горизонтальное исполнение, основной материал — сталь 09Г2С, 12Х18Н10Т. В заказе: приёмка инспекцией заказчика. Заказ 2025 года.
Теплообменник кожухотрубчатый ТГ2.1 (1624П)
Для крупного предприятия Московской области изготовлен и поставлен теплообменный аппарат кожухотрубчатый ТГ2.1. Масса — 2630 кг, материал корпуса — сталь 09Г2С, материал теплообменных труб — сталь 12Х18Н10Т.
Аппарат теплообменный кожухотрубчатый 900ХПГ-6,0-1,2-М12/19,05Г-6-4 (1574П)
Для партнёра из Вьетнама изготовлены и поставлены теплообменные аппараты 900ХПГ-6,0-1,2-М12-19,05Г-6-4. Масса — 11695 кг, материал корпуса — сталь 09Г2С, материал теплообменных труб — Duplex 2205.
Комплект для ремонта испарителя (1559П)
Для ПАО «Газпром» изготовлен и поставлен комплект для ремонта испарителя. Масса — 11805 кг, материал корпуса — сталь 09Г2С, материал теплообменных труб — сталь 20.
Теплообменный аппарат 325ТНВ-1,6-М8/25Г*2-1,5-1 (1533П)
Для крупного предприятия Московской области изготовлены и поставлены теплообменные аппараты 325ТНВ-1,6-М8/25Г×2-1,5-1. Масса — 470 кг, материал корпуса — сталь 12Х18Н10Т, материал теплообменных труб — сталь 12Х18Н10Т.
Теплообменный аппарат кожухотрубный ТНГ (1526П)
Для крупного предприятия Московской области изготовлены и поставлены теплообменные аппараты кожухотрубчатые ТНГ. Масса — 7650 кг, материал корпуса — сталь 09Г2С, материал теплообменных труб — сталь 20.

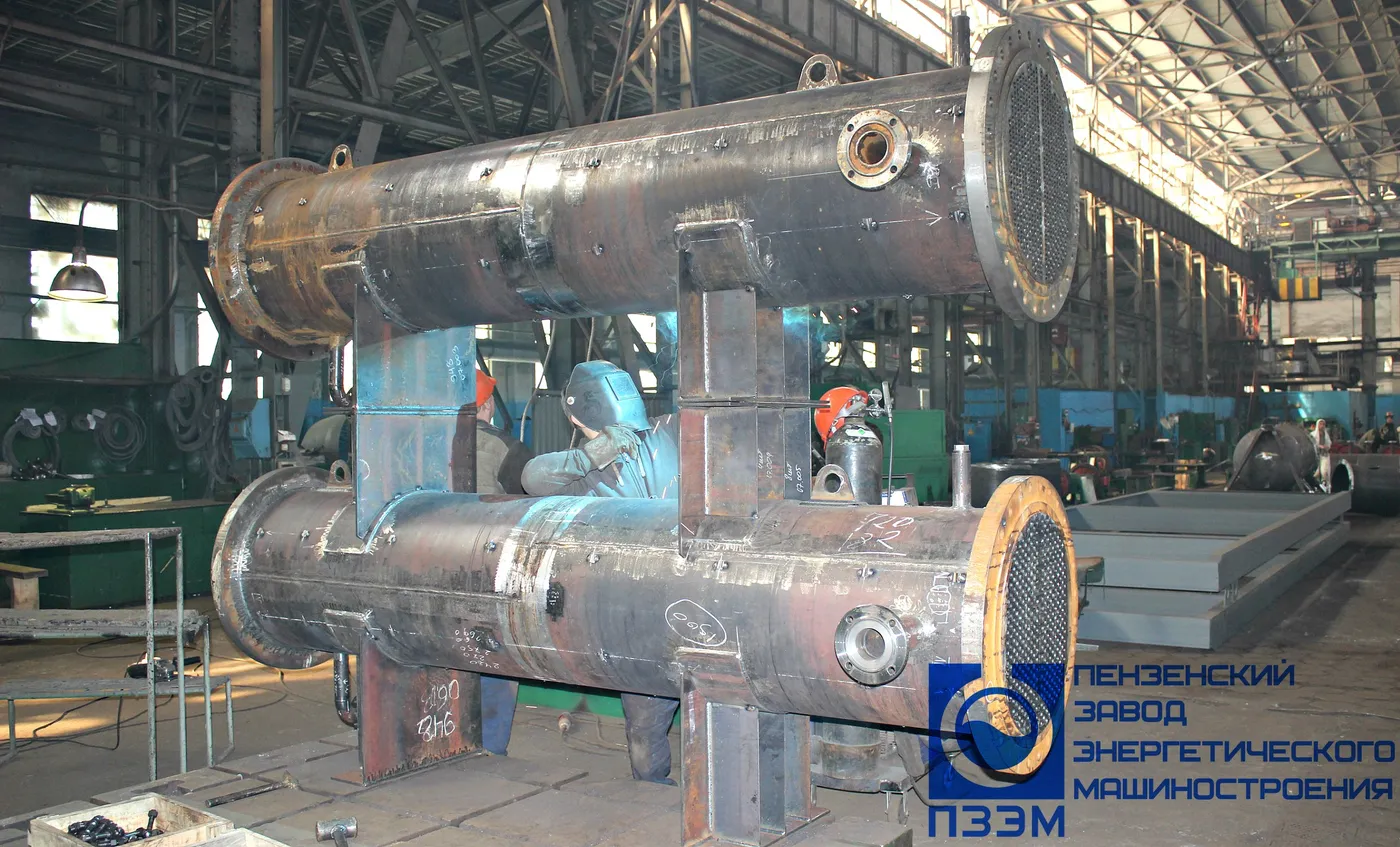

Холодильник антифриза сдвоенный
Для ключевого партнёра — крупной инжиниринговой компании — изготовлен и поставлен сдвоенный холодильник антифриза. Масса общая — 12860 кг, рабочее давление в межтрубном пространстве — 0,9 МПа, в трубном — 0,5 МПа, толщина обечаек — 16 мм, объём межтрубного пространства — 1,63 м³, трубного — 3,47 м³.
О продукции

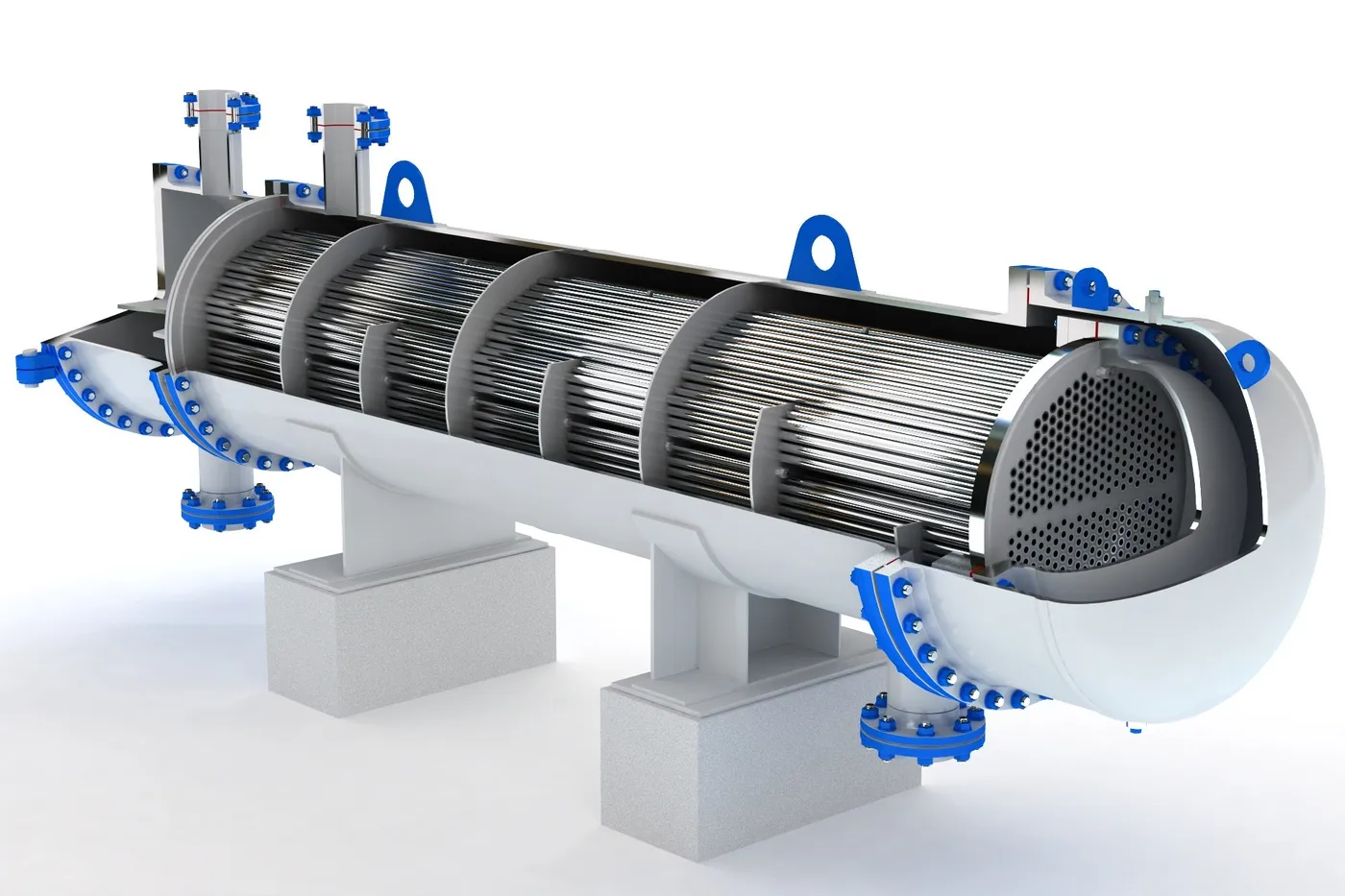

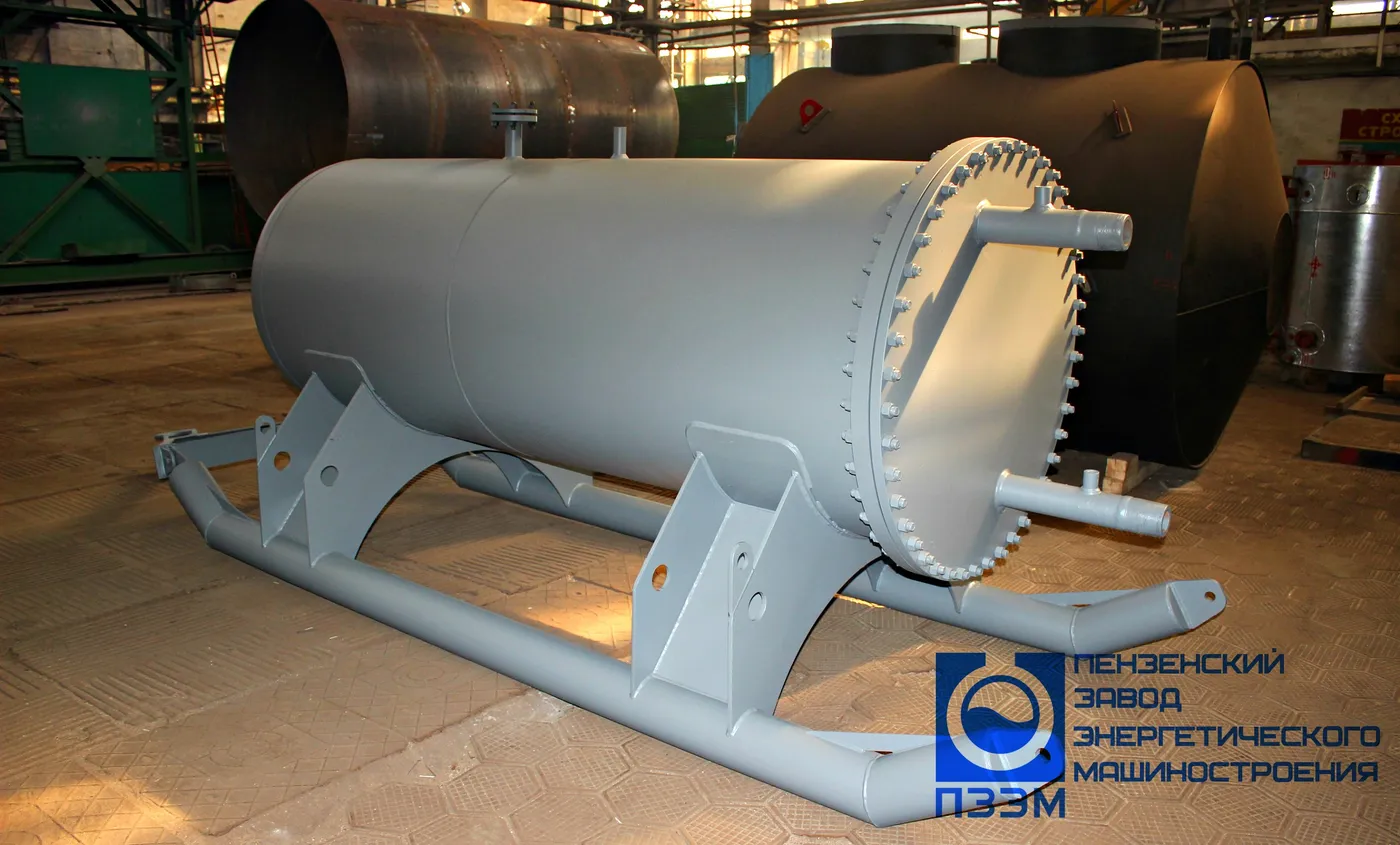

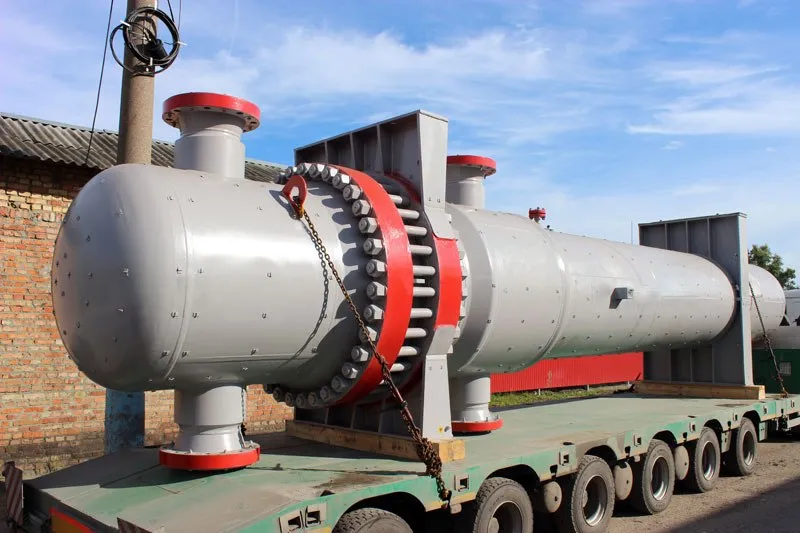

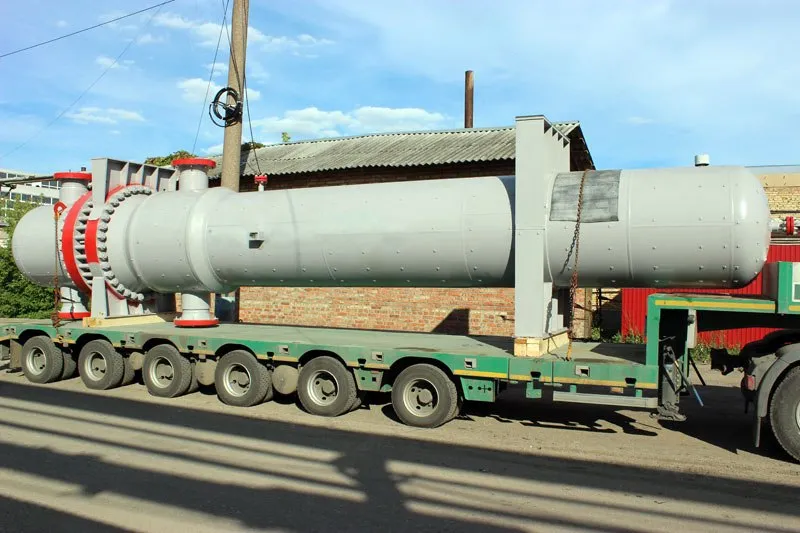

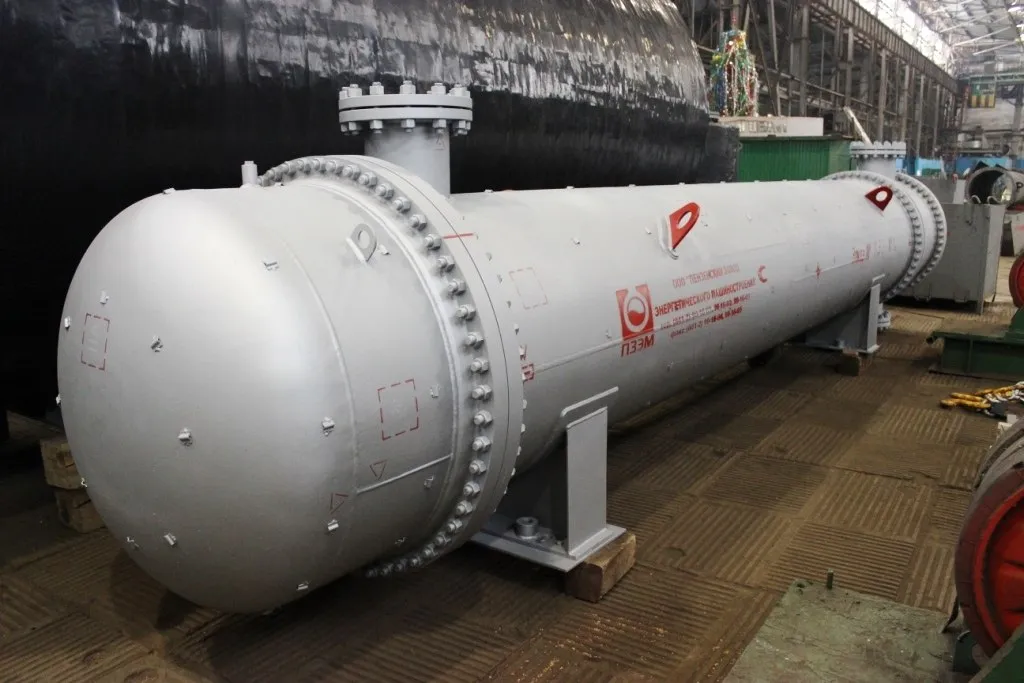

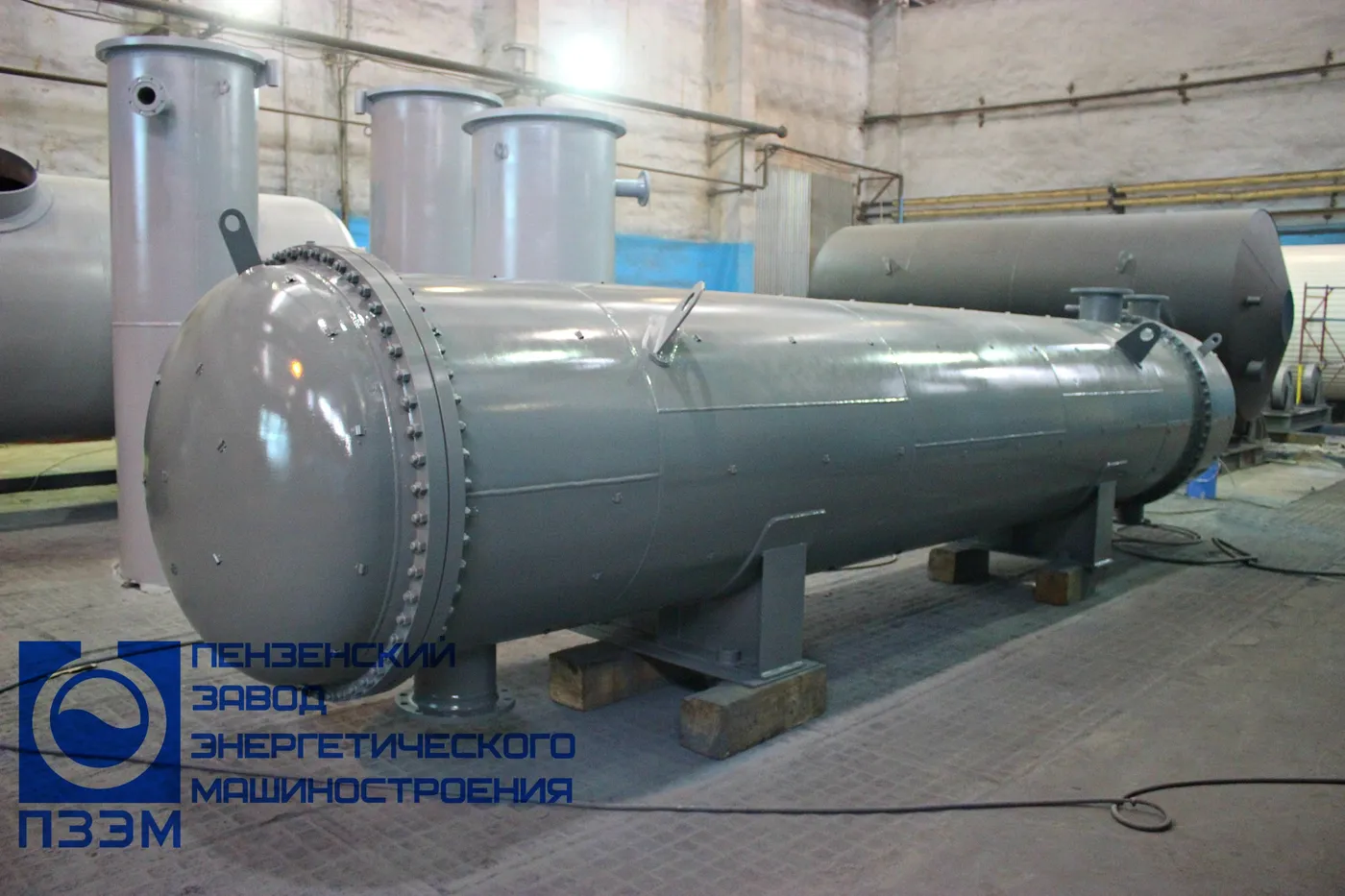

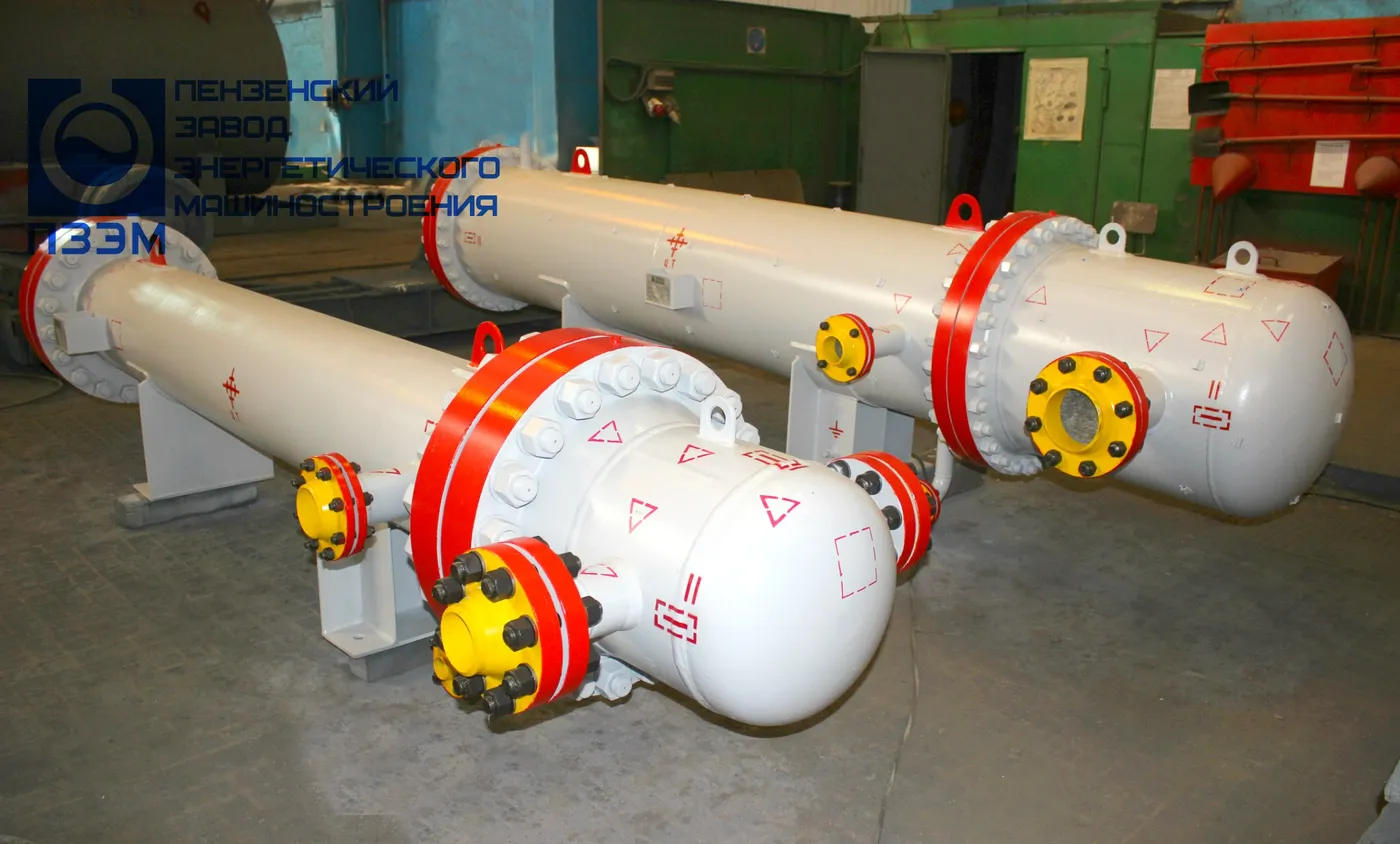

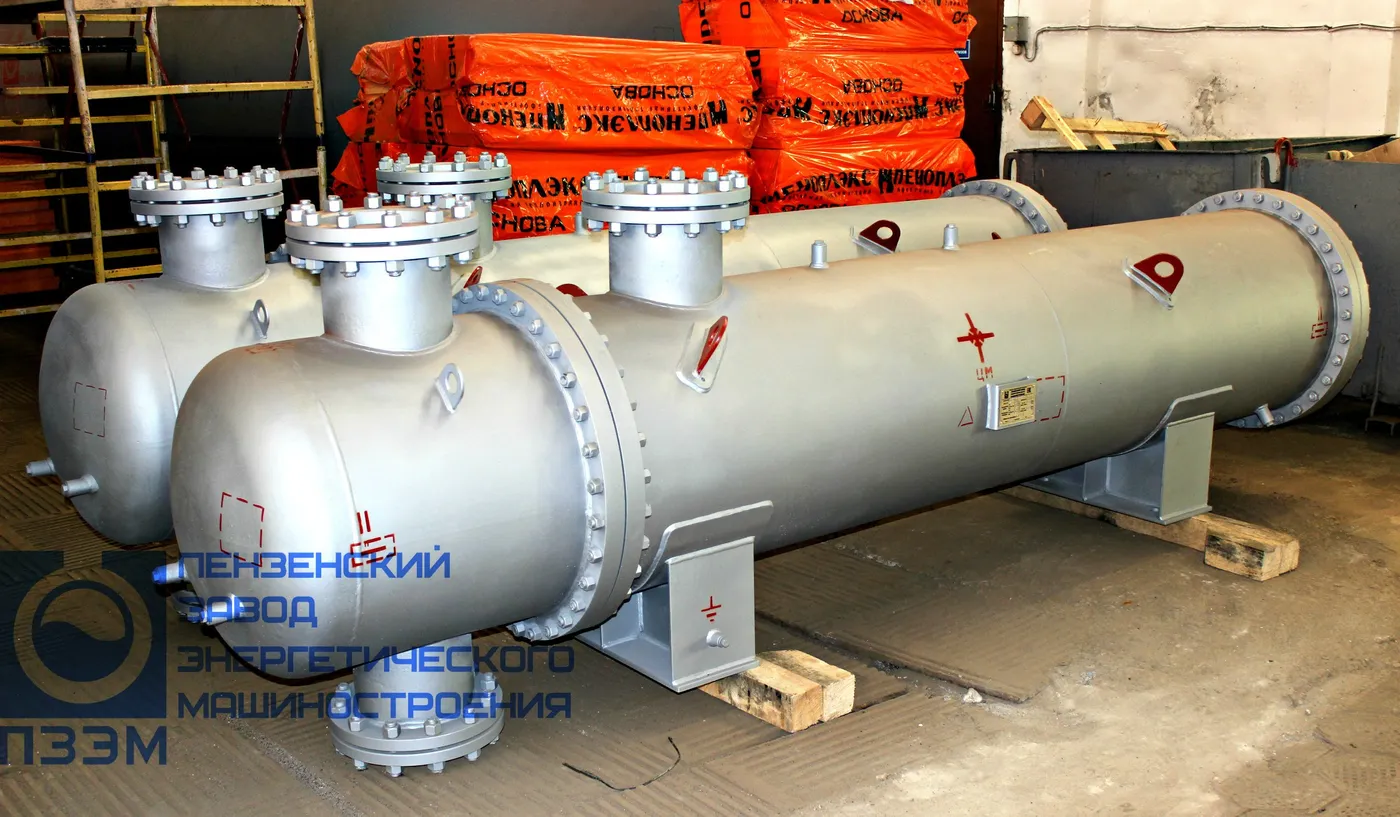

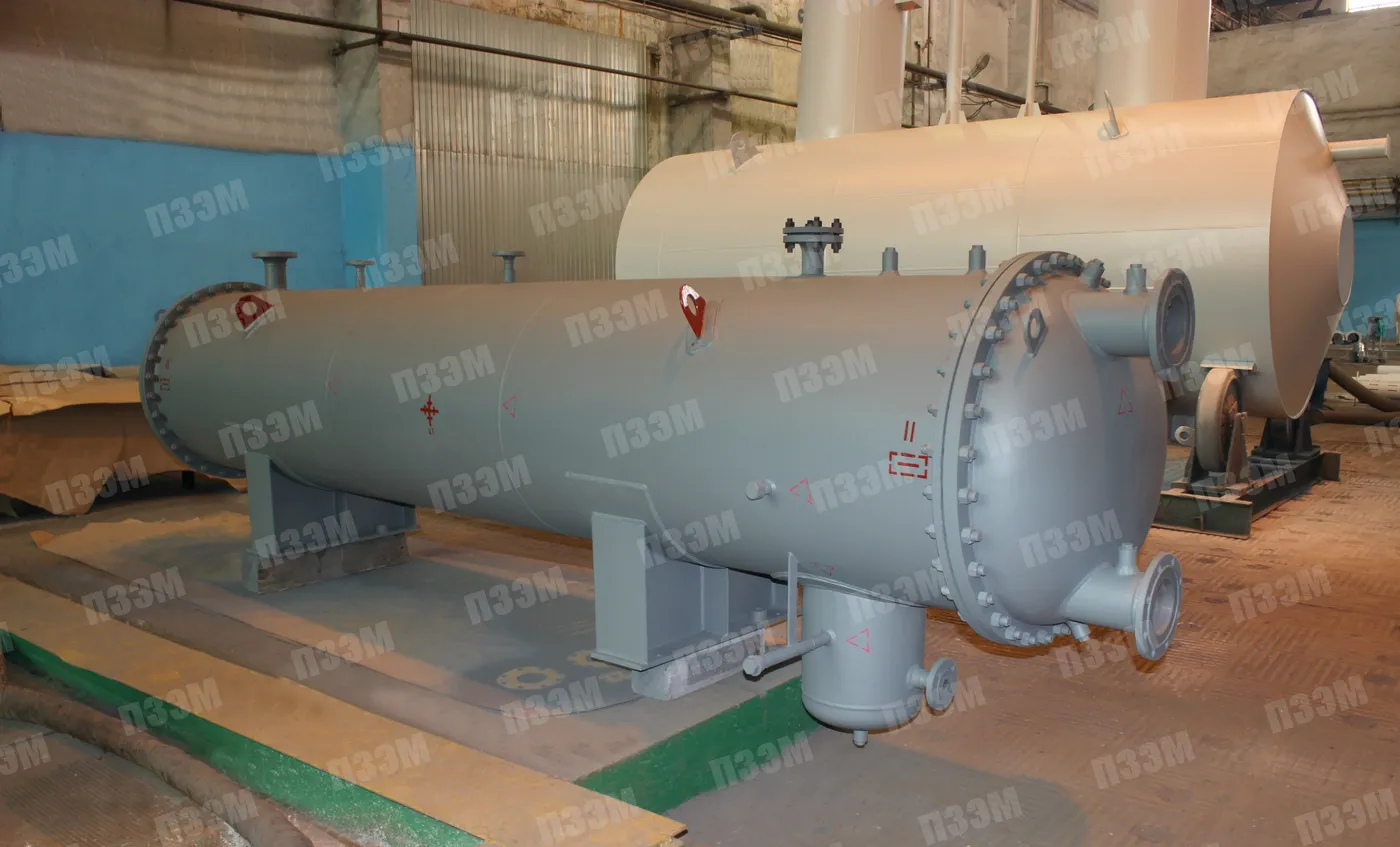

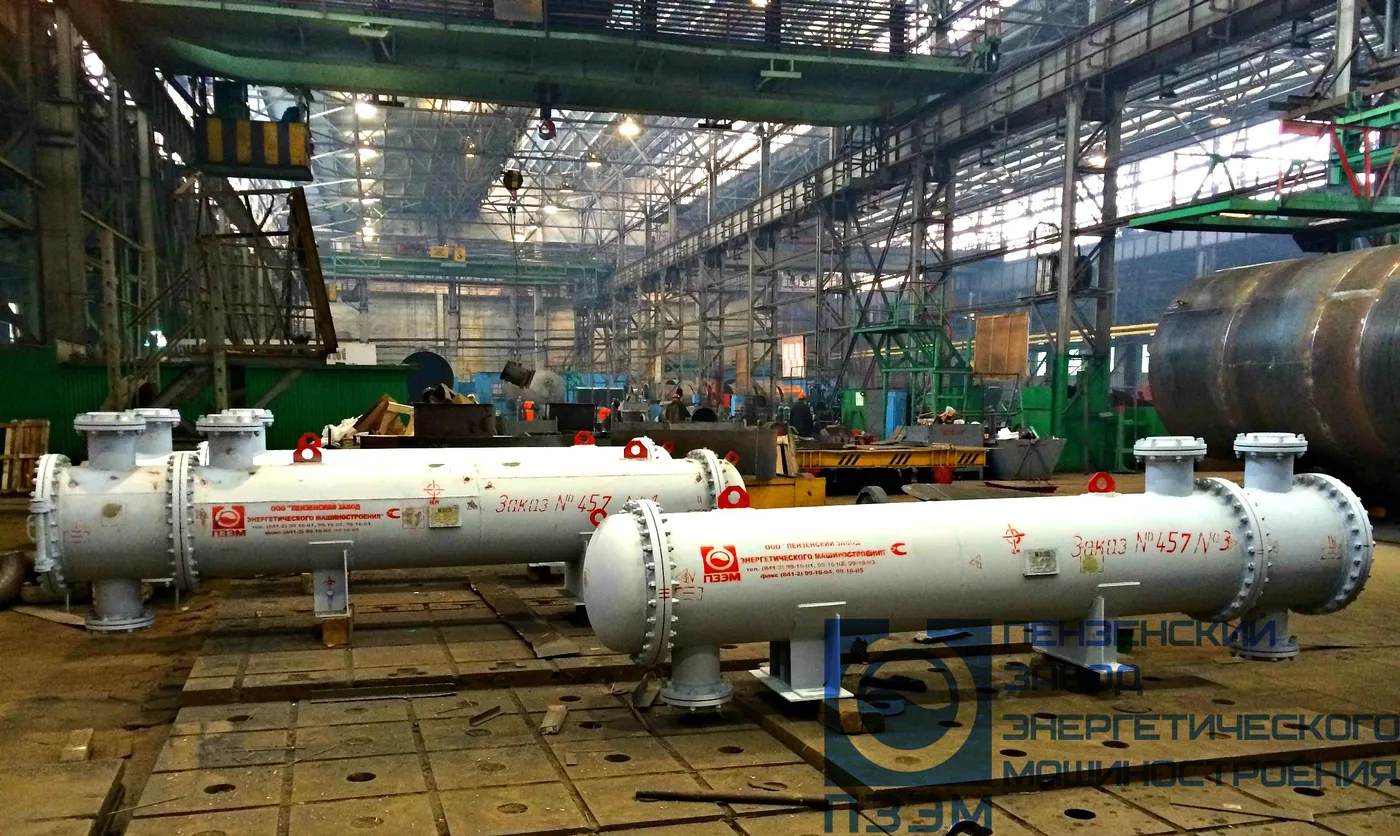

Изготавливаем кожухотрубные теплообменники: одна среда идёт по теплообменным трубам, другая — в межтрубном пространстве кожуха. Выпускаем горизонтальные и вертикальные аппараты с неподвижными трубными решётками ТН, с компенсатором на кожухе ТК, с плавающей головкой ТПГ и ТПВ и с U-образными трубами.

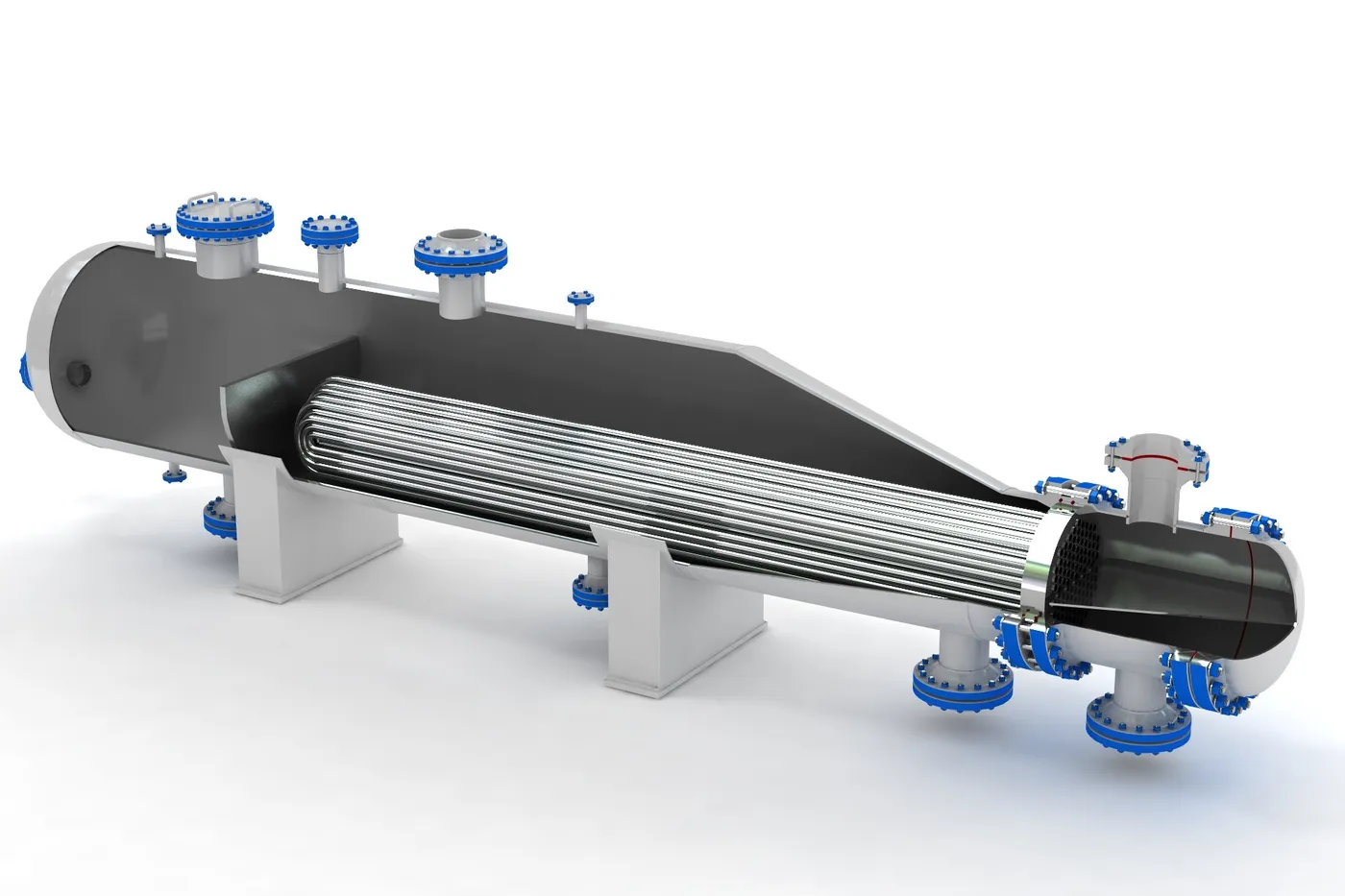

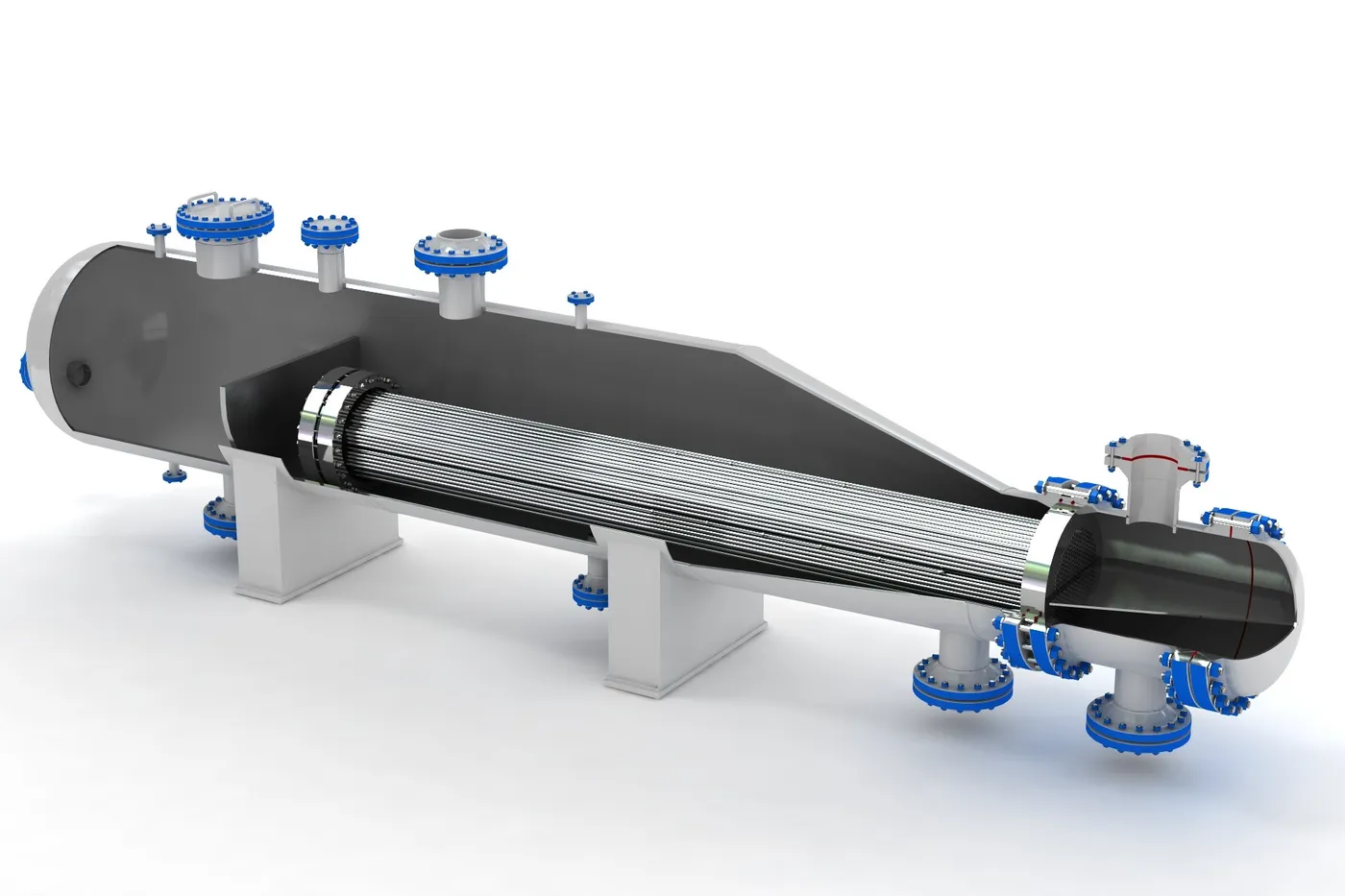

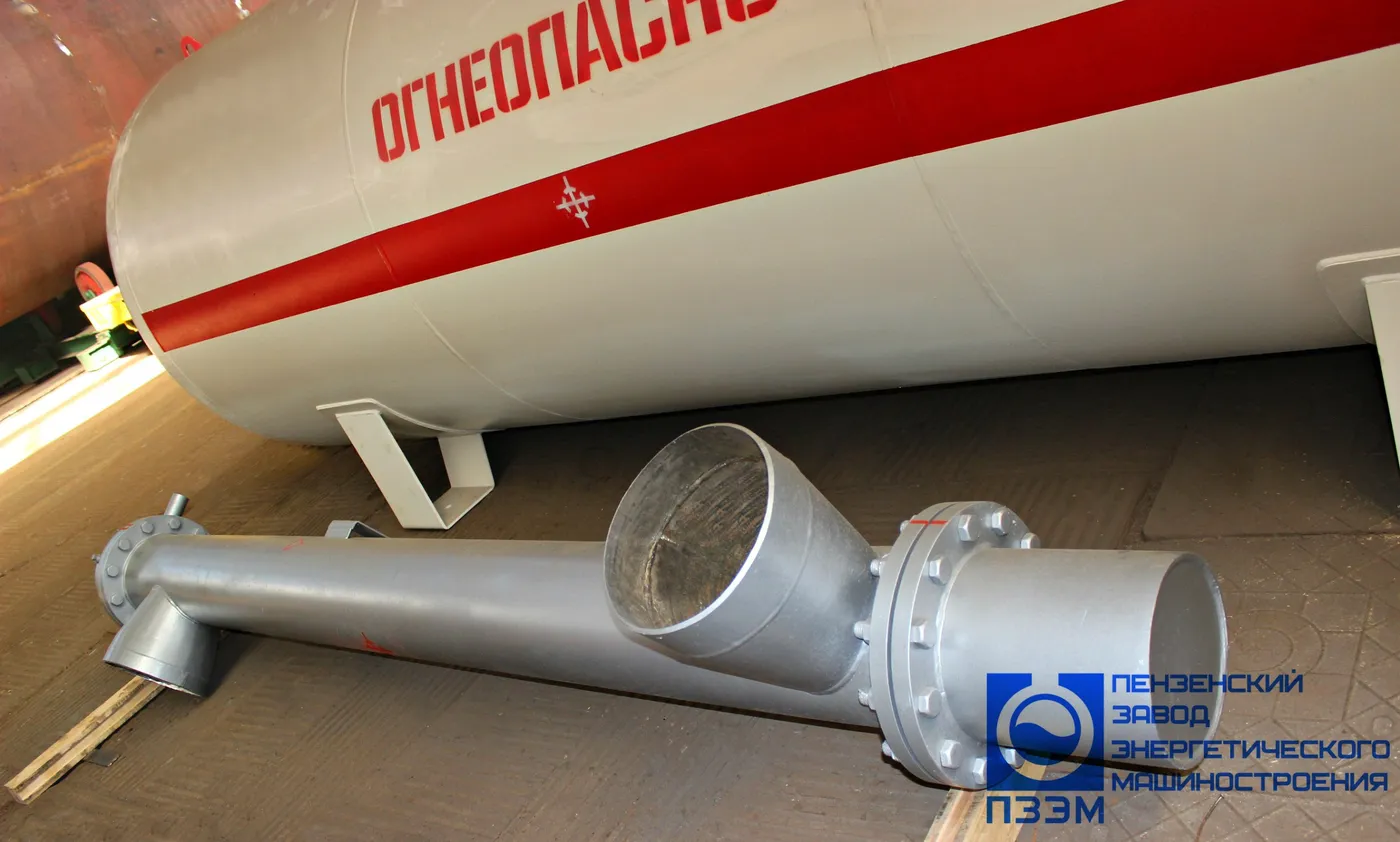

Компенсатор воспринимает разницу температурных удлинений кожуха и труб, а с плавающей головкой или U-образными трубами пучок свободно удлиняется при нагреве и вынимается для чистки. Делаем и теплообменники «труба в трубе» — ТТ, ТТОН, ТТОР, ТТМ и разборные малогабаритные ТТРМ.
Выпускаем одноходовые и многоходовые по трубам аппараты с гладкими или диафрагмированными трубами.
Кожухотрубные теплообменники работают на нефтегазовых, химических и пищевых производствах, в энергетике и металлургии. Например, мы поставляли сдвоенные теплообменники 426ТНГ для природного газа под давлением 15,5 МПа.
Нормативная база
| Документ | Что регулирует |
|---|---|
| ГОСТ 31842-2012 | Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования |
| ГОСТ Р 55601-2013 | Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решётках. Общие технические требования |
| ТУ 3612-001-85873787-2020 | Аппараты теплообменные. Технические условия |
| ТУ 3612-014-00220302-99 | Теплообменники труба в трубе |
| ТУ 3612-023-00220302-01 | Аппараты теплообменные кожухотрубчатые с плавающей головкой, кожухотрубчатые с U-образными трубами и трубные пучки к ним. Технические условия |
| ТУ 3612-024-00220302-02 | Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе. Технические условия |
Справочная информация
Вопросы и ответы
Аппарат из кожуха и пучка труб. Одна среда идёт по теплообменным трубам, другая — в межтрубном пространстве кожуха.
У аппаратов с неподвижными трубными решётками кожух и трубы жёстко связаны. Компенсатор на кожухе воспринимает разницу температурных удлинений кожуха и труб. Плавающая головка даёт трубному пучку свободно удлиняться при нагреве, пучок можно вынуть для чистки.
Изготавливаем теплообменники с плавающей головкой, теплообменники с U-образными трубами, теплообменники с неподвижными трубными решетками, теплообменники с компенсатором на кожухе, теплообменники типа «труба в трубе».
ТПГ — теплообменник с плавающей головкой, горизонтального исполнения (буква Г по ТУ 3612-001-85873787-2020).
ТПВ — теплообменник с плавающей головкой, вертикального исполнения (буква В по ТУ 3612-001-85873787-2020).
ТУ в обозначении теплообменника — теплообменник с U-образными трубами (не путать с ТУ — техническими условиями).
ТНГ — теплообменник с неподвижными трубными решетками, горизонтального исполнения (буква Г по ТУ 3612-001-85873787-2020).
ТНВ — теплообменник с неподвижными трубными решетками, вертикального исполнения (буква В по ТУ 3612-001-85873787-2020).

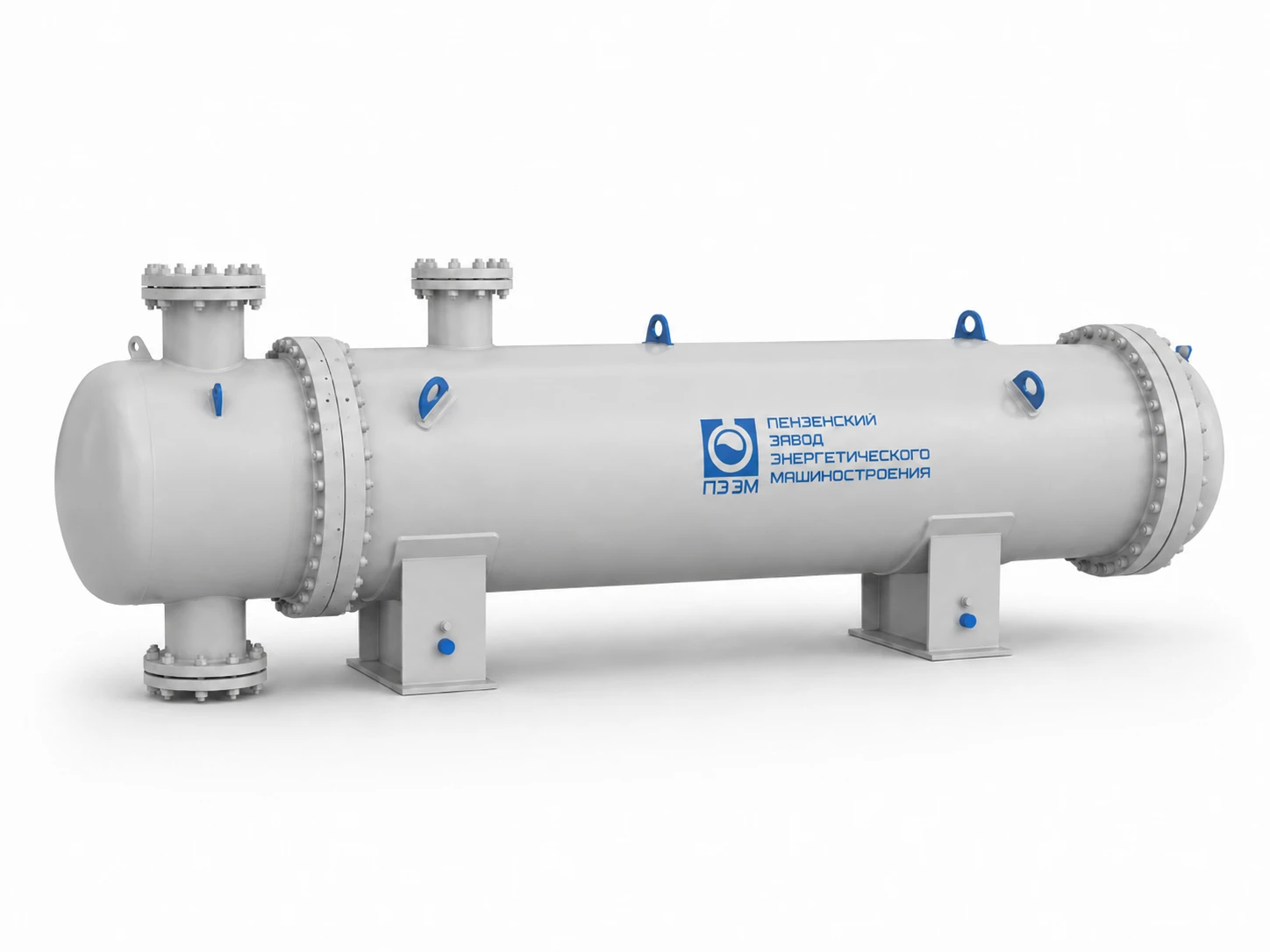

ТКГ — теплообменник с компенсатором на кожухе, горизонтального исполнения (буква Г по ТУ 3612-001-85873787-2020).
ТКВ — теплообменник с компенсатором на кожухе, вертикального исполнения (буква В по ТУ 3612-001-85873787-2020).
ТТ — теплообменник типа «труба в трубе».
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.
Оставить заявку
Заполните форму ниже, ваше письмо будет отправлено в отдел продаж. Мы свяжемся с вами в ближайшее время.
