| Назначение аппарата | Для проведения теплообменного процесса |
|---|
| Рабочие пространства | Трубное пространство; Межтрубное пространство |
|---|
| Группа аппарата по ГОСТ 34347-2017 | трубное — 4; межтрубное — 1 |
|---|
| Группа рабочей среды по ТР ТС 032/2013 | трубное — 2; межтрубное — 1 |
|---|
| Категория аппарата по ТР ТС 032/2013 | трубное — 1; межтрубное — 2 |
|---|
| Давление рабочее, МПа (кгс/см²) | трубное — 0,4 (4,0); межтрубное — 0,6 (6,0) |
|---|
| Давление расчетное, МПа (кгс/см²) | трубное — 1,6 (16,0); межтрубное — 1,6 (16,0) |
|---|
| Пробное гидравлическое давление, МПа (кгс/см²) | в вертикальном положении: трубное — 2,05 (20,5), межтрубное — 2,05 (20,5); в горизонтальном положении: трубное — 2,1 (21,0), межтрубное — 2,09 (20,9) |
|---|
| Рабочая температура среды, °C | трубное: на входе 90, на выходе 40; межтрубное: на входе 15, на выходе 40 |
|---|
| Расчетная температура стенки, °C | трубное — 55; межтрубное — 55 |
|---|
| Минимальная допустимая отрицательная температура стенки аппарата, находящегося под давлением, °C | 1 |
|---|
| Объем внутренний, м³ | трубное — 0,22; межтрубное — 0,3 |
|---|
| Поверхность теплообмена, м² | 36,1 |
|---|
| Число ходов | трубное — 1; межтрубное — 1 |
|---|
| Рабочая среда | трубное — промышленная вода; межтрубное — раствор циркулирующей в системе скрубберов |
|---|
| Физическое состояние среды | трубное — жидкость; межтрубное — жидкость |
|---|
| Класс опасности по ГОСТ 12.1.007-76 | трубное — нет; межтрубное — 1 |
|---|
| Коррозионность / склонность к МКК / коррозионное растрескивание | да / нет / нет (оба пространства) |
|---|
| Материал труб теплообменных | 25х2х4000-12Х18Н10Т ГОСТ 9941-2022 |
|---|
| Материал камер, трубной решетки, опор корпуса трубчатки, перегородок, стяжек | 12Х18Н10Т ГОСТ 5632-2014 |
|---|
| Материал фланцев | 12Х18Н10Т ГОСТ 25054-81 Гр.IV |
|---|
| Материал опор | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Материал крепежных изделий | сталь 40Х оц. ГОСТ 4543-2016 |
|---|
| Тип и материал прокладок | СНП по ОСТ 26.260.454-99. Материал каркаса и ограничительных колец - 12Х18Н10Т или аналог (AISI310) |
|---|
| Тип соединения труб с трубной решеткой | обварка с развальцовкой; по ГОСТ Р 55601 – С1Р4, класс точности соединения по ГОСТ Р 55601 – 4, степень развальцовки по ГОСТ Р 55601 – 0,44; расположение отверстий в трубной решетке — по вершинам треугольников, шаг 32 мм |
|---|
| Прибавка для компенсации коррозии, мм | 3,0 (оба пространства) |
|---|
| Расчетный (назначенный) срок службы, лет | 15 |
|---|
| Климатическое исполнение по ГОСТ 15150-69 | У4 |
|---|
| Расчетное число циклов нагружения за весь срок службы | не более 1000 |
|---|
| Специальные требования | термообработка — нет; теплоизоляция — да |
|---|
| Габаритные размеры аппарата (max), мм | диаметр аппарата 426; длина 4885; ширина 820; высота 740 |
|---|
| Тип аппарата | ТНВ |
|---|
| Испытания | Теплообменник испытать на прочность и герметичность на заводе-изготовителе в горизонтальном положении согласно технической характеристике. Время выдержки под пробным давлением – не менее 1 часа |
|---|
| Покрытие | опоры и строповые устройства поз.7 — грунтовка ВЛ-023 ГОСТ 12707-77 – 2 слоя (не менее 15 мкм), эмаль ЭП-140 ГОСТ 24709-2022 – 2 слоя (не менее 20 мкм), цвет опор «Серый», строповых устройств «Красный»; класс покрытия VI по ГОСТ 9.032-74; общая толщина не менее 70 мкм |
|---|
| Изоляция | Аппарат подлежит теплоизоляции на месте монтажа. Толщина теплоизоляции 30 мм. Материал и защитный слой определяет заказчик; работы выполняются силами заказчика, материалы в поставку завода не входят. На заводе устанавливаются скобы для крепления теплоизоляции (поз.43), штыри поз.44 отгружаются на место монтажа |
|---|

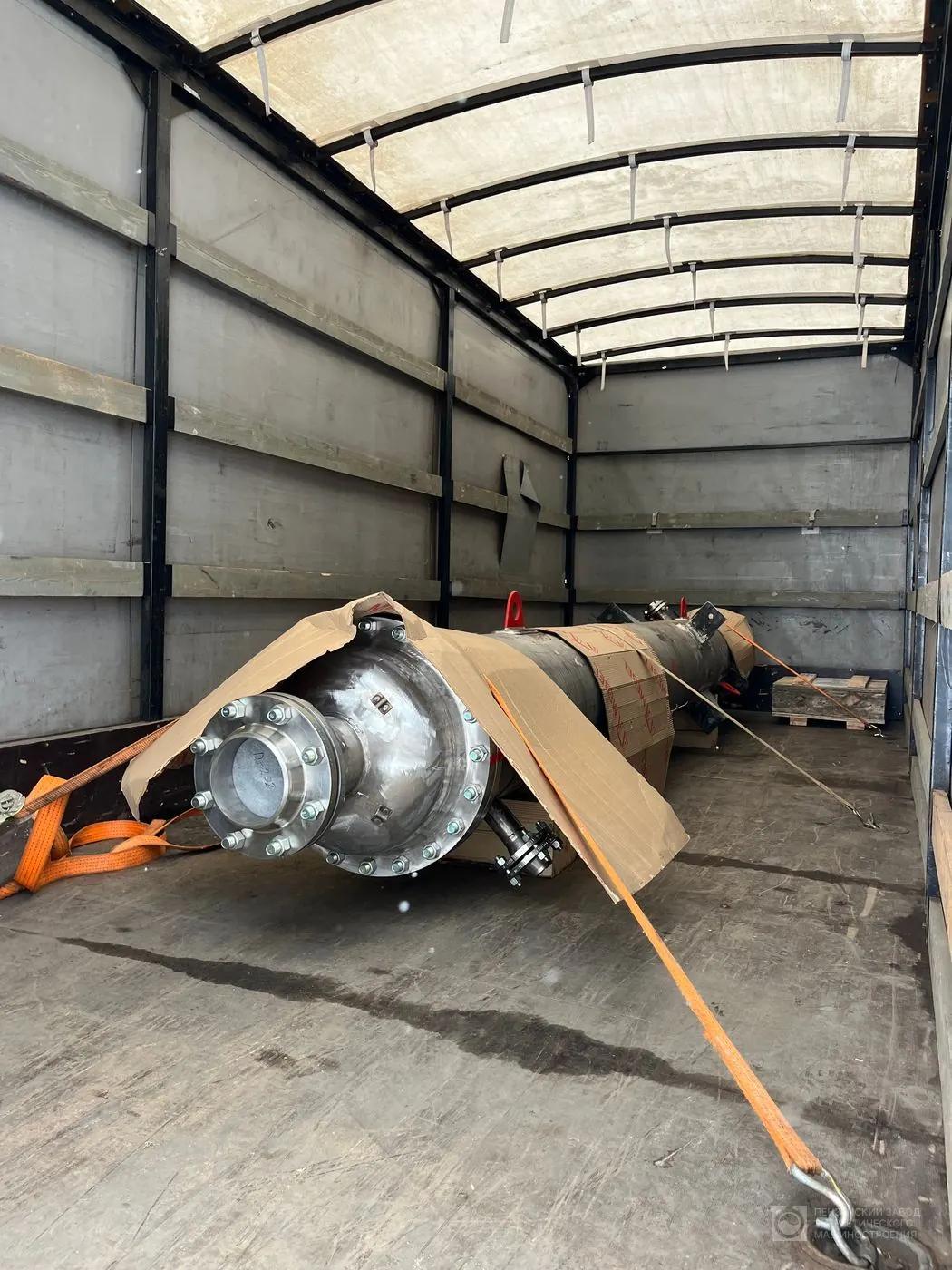

| Состояние поставки | аппарат в собранном виде с ответными фланцами, крепежом и прокладками, с неустановленной табличкой заводской поз.11 и заклепками поз.40; на открытых штуцерах — транспортные заглушки |
|---|
