Теплообменник кожухотрубчатый типа ТУ

Изготовили три кожухотрубных теплообменника типа ТУ с U-образными трубами по согласованному с заказчиком опросному листу. В них теплоноситель Термолан N350 нагревает воду: термолан идёт по трубам в два хода, вода — в корпусе.

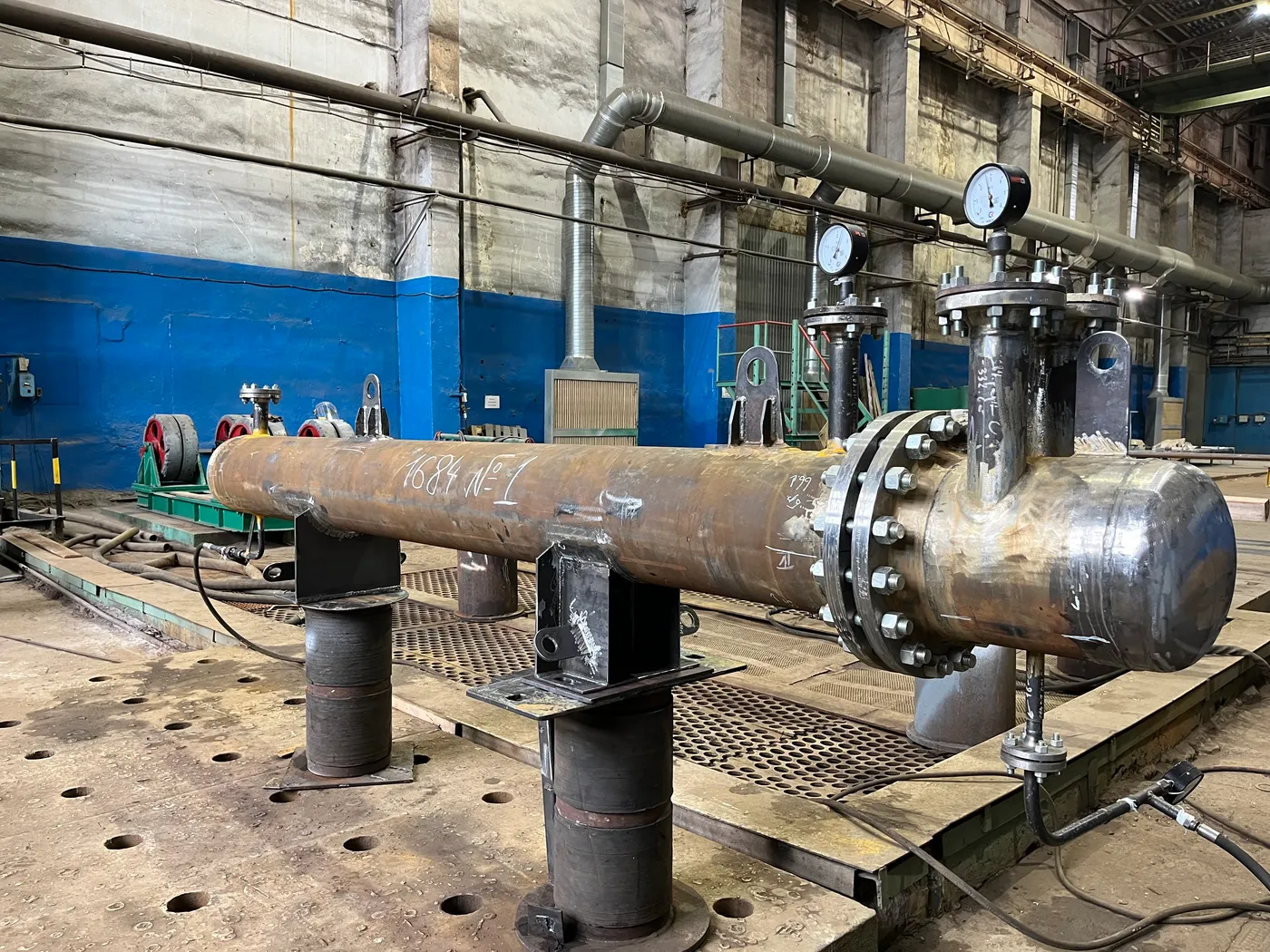

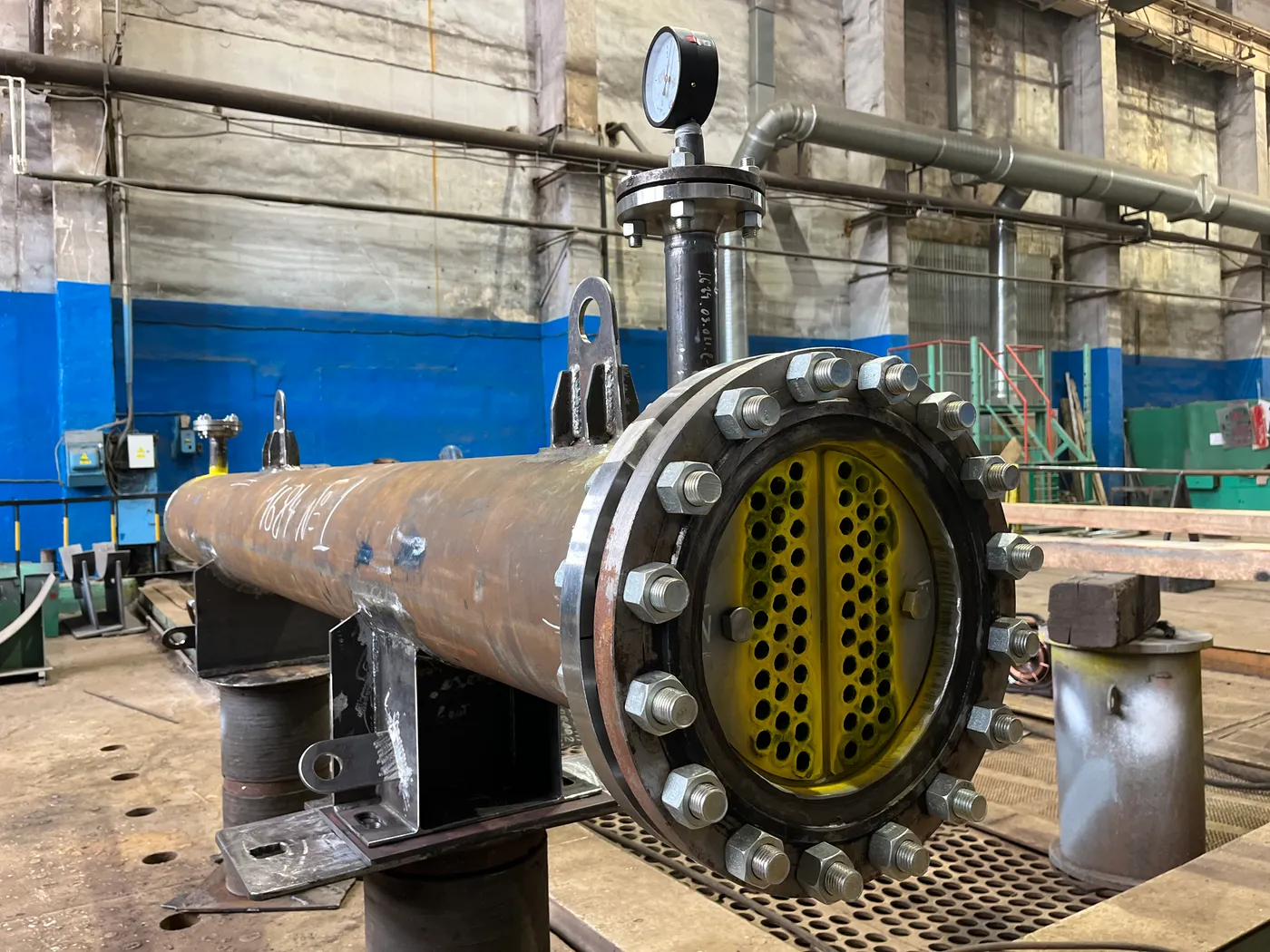

Трубный пучок — 30 U-образных труб Ø20×2 из стали 09Г2С, трубы закреплены в трубной решётке обваркой с развальцовкой. В аппаратах типа ТУ U-образные трубы свободно удлиняются при нагреве, а пучок можно вынуть из корпуса для осмотра и чистки. Корпус и распределительная камера — из трубы 325×12, сталь 09Г2С, днища эллиптические. Расчётное давление — 1,6 МПа в трубах и в корпусе, поверхность теплообмена — 11,52 м². Аппарат горизонтальный, на двух седловых опорах, для установки в помещении.

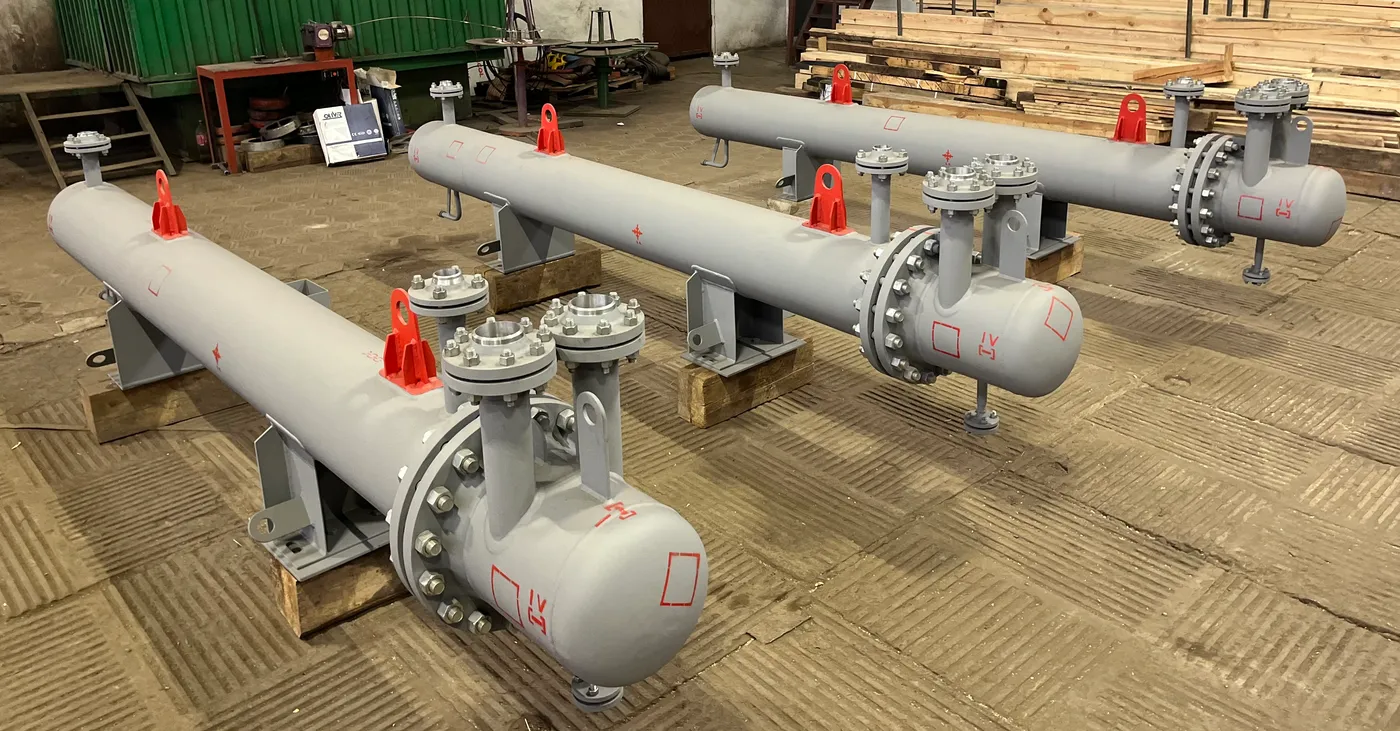

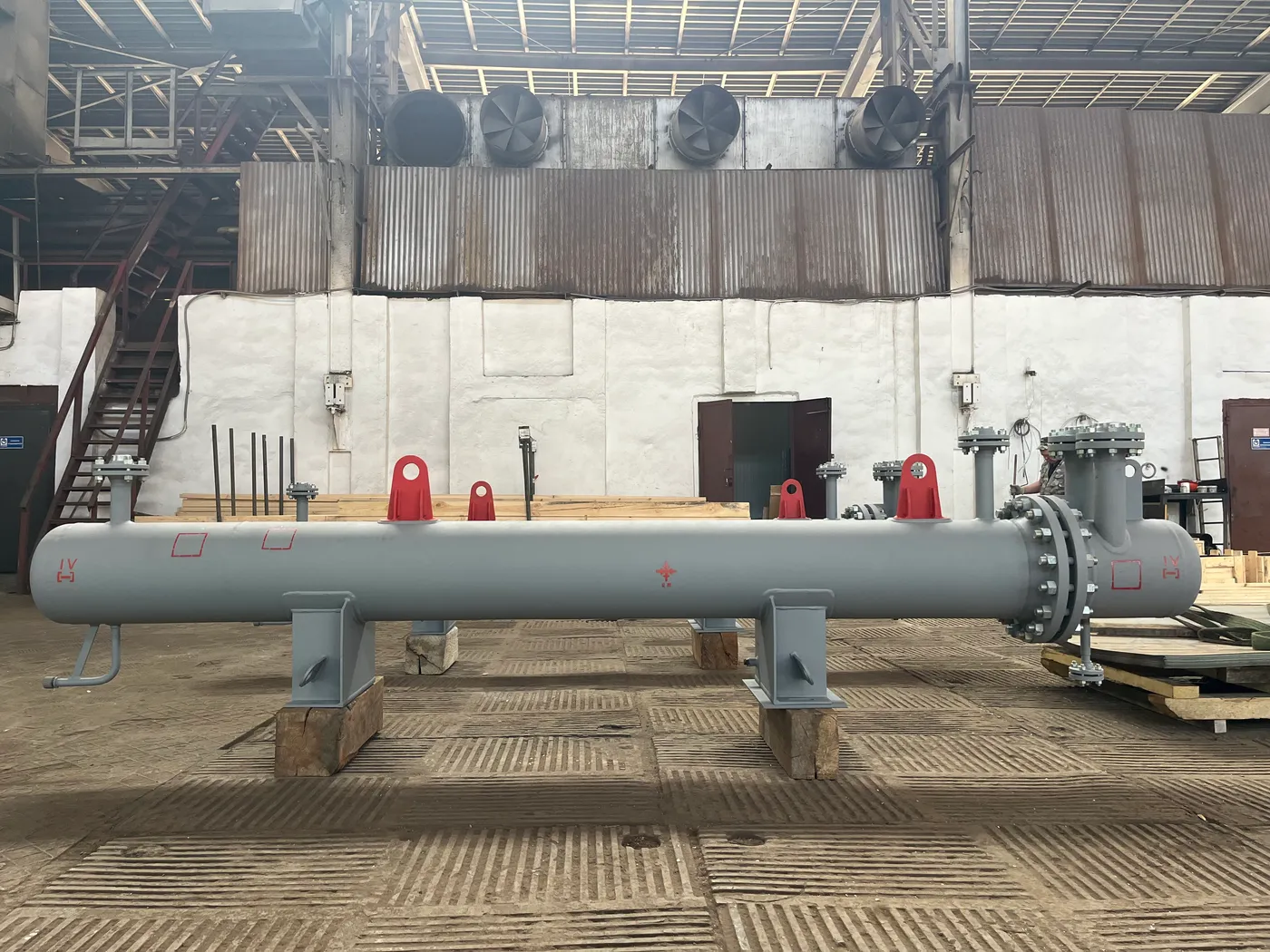

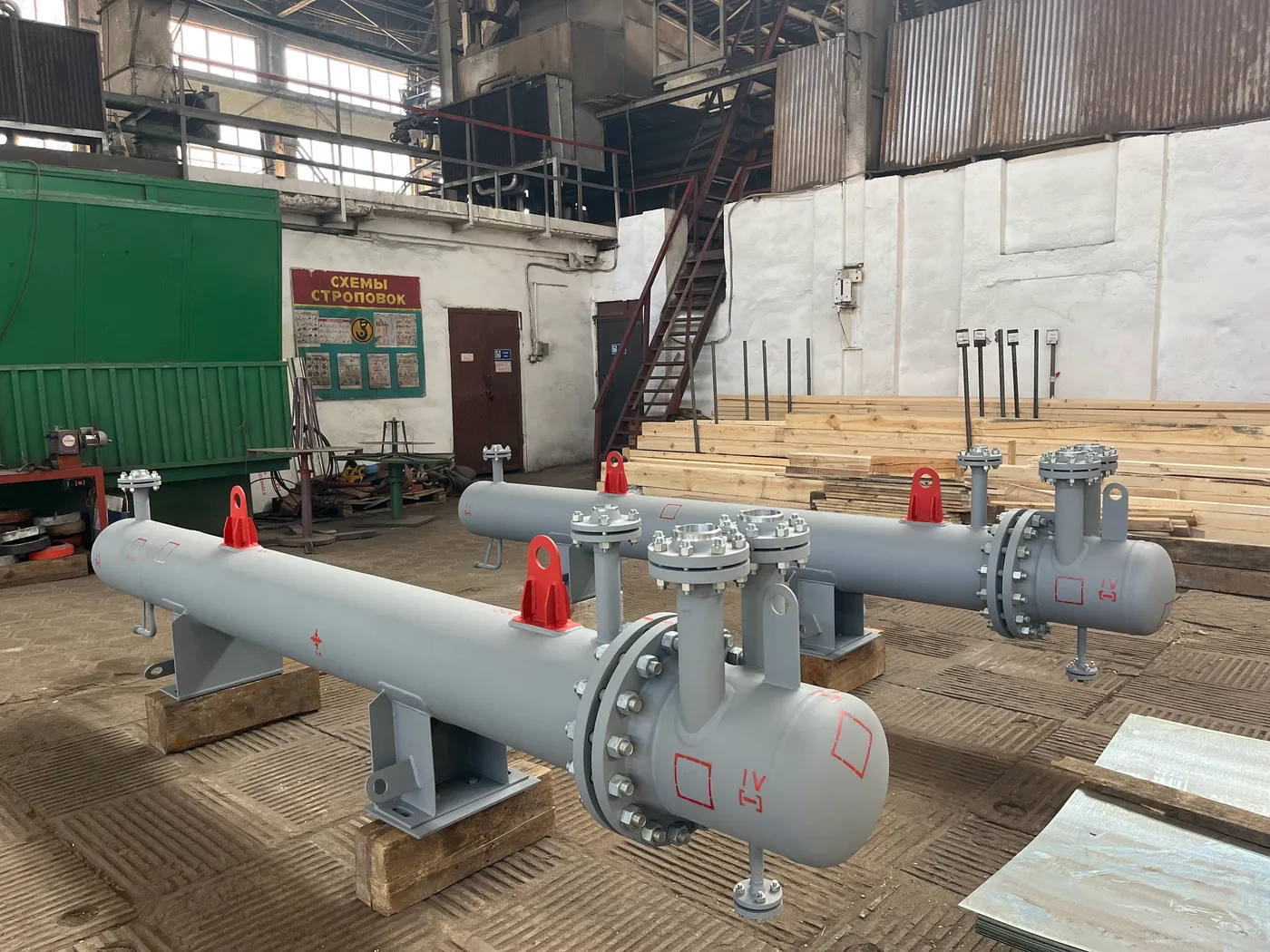

Трубы, трубные решётки и днища предоставил заказчик — работали с его материалом. По требованию заказчика на гидроиспытании присутствовал инспектор. Аппараты поставлены с теплоизоляцией: маты МП-100 толщиной 100 мм на камере и 50 мм на остальной части, поверх — оцинкованный лист 0,7 мм. Наружная поверхность покрыта термостойкой антикоррозионной эмалью, строповые устройства — красной. Поставка — в собранном виде, штуцеры закрыты транспортными заглушками и пробками.
