ТУ
- Назначение:
- теплообменник
- Трубный пучок:
- U-образные трубы
- Ориентация:
- горизонтальная или вертикальная
- Документ:
- ТУ 3612-001-85873787-2020

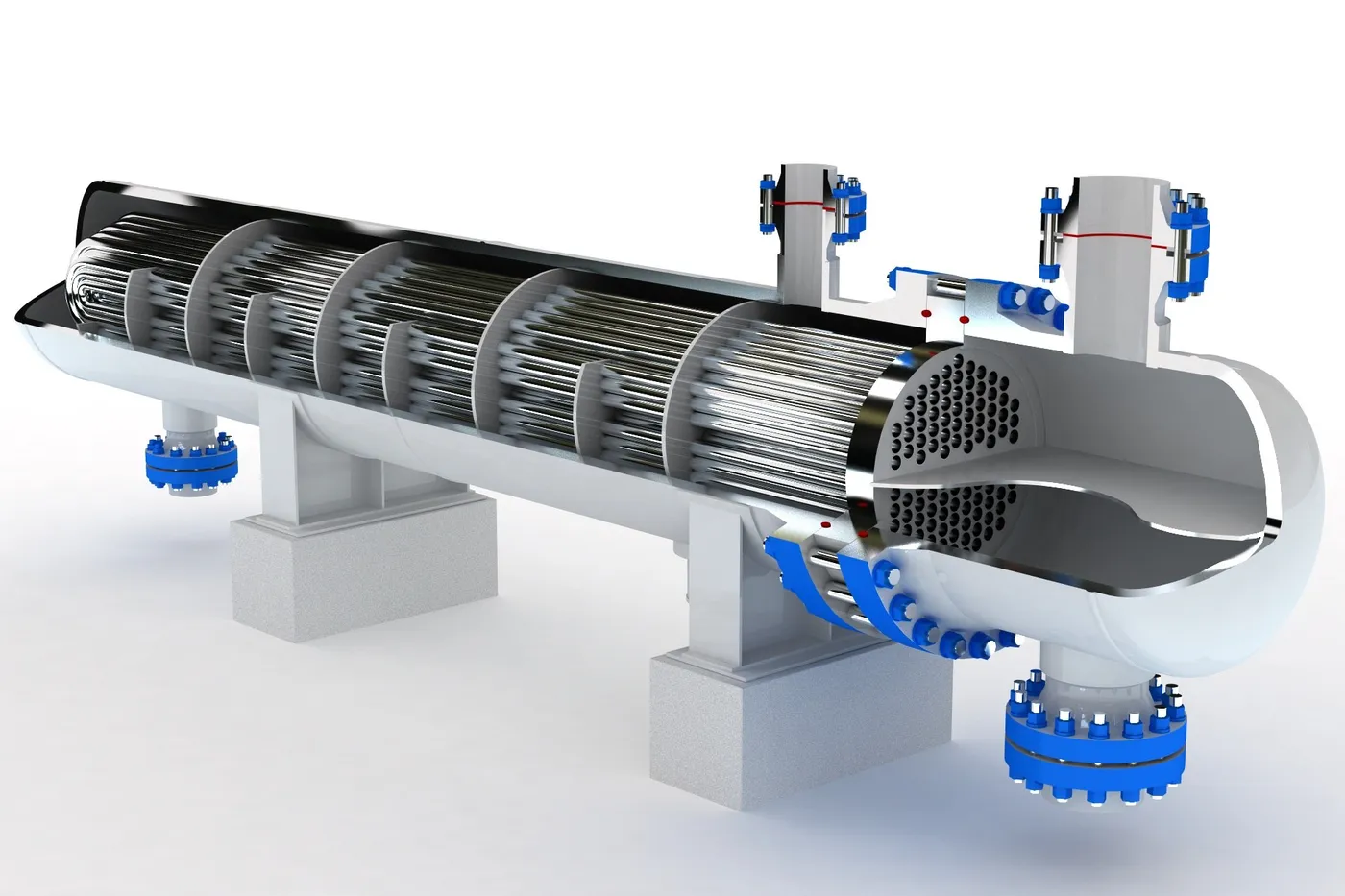

Изготавливаем кожухотрубные теплообменники с U-образными трубами — горизонтальные и вертикальные. Трубы закреплены в трубной решётке, U-образная форма позволяет им свободно удлиняться при нагреве, а пучок вынимается для чистки межтрубного пространства.
Одна среда идёт по трубам в два хода, другая — в межтрубном пространстве, трубы размещаем по вершинам равносторонних треугольников. Например, мы изготовили для работы с водой теплообменник с U-образными трубками из стали 09Г2С.
Такие теплообменники работают на нефтегазовых, химических и металлургических производствах, в энергетике и на заводах минеральных удобрений — при охлаждении, в синтезе и при отводе продуктов. Среди заказчиков — нефтехимические и химические заводы, газодобывающие предприятия и АЭС.
В таблице — общие пределы для наших теплообменных аппаратов, параметры теплообменника с U-образными трубами уточним при подборе.
| Параметр | ТУ по ТУ |
|---|---|
| Поверхность теплообмена | от 12 до 1370 м² |
| Трубы, наружный ⌀ × стенка | 20 x 2; 25 x 2; 25 x 2,5 мм |
| Диаметр кожуха, мм | Давление в кожухе, МПа | Давление в трубах, МПа | Длина труб, мм | Число ходов |
|---|---|---|---|---|
| 325 | 2,5; 4,0 | 2,5; 4,0 | 3000; 6000 | 2 |
| 400* | 2,5; 4,0; 6,3 | 2,5; 4,0; 6,3 | 3000; 6000 | 2 |
| 500* | 2,5; 4,0; 6,3 | 2,5; 4,0; 6,3 | 3000; 6000 | 2 |
| 600* | 1,6; 2,5; 4,0; 6,3 | 1,6; 2,5; 4,0; 6,3 | 6000 | 2 |
| 700* | 1,6; 2,5; 4,0; 6,3 | 1,6; 2,5; 4,0; 6,3 | 6000 | 2 |
| 800 | 1,6; 2,5; 4,0; 6,3 | 1,6; 2,5; 4,0; 6,3 | 6000; 9000 | 2 |
| 900 | 1,6; 2,5; 4,0 | 1,6; 2,5; 4,0 | 6000; 9000 | 2 |
| 1000 | 1,6; 2,5; 4,0 | 1,6; 2,5; 4,0 | 6000; 9000 | 2 |
| 1200 | 1,6; 2,5 | 1,6; 2,5 | 6000; 9000 | 2 |
| 1400 | 1,6; 2,5 | 1,6; 2,5 | 6000; 9000 | 2 |
| Номинальный наружный диаметр труб, мм | Показатель | Значение, мм | Примечание | Таблица | Страница |
|---|---|---|---|---|---|
| 16 | предельный наружный диаметр трубы, наибольший | 16,10 | не более | D.1 | 37 |
| 20 | 20,10 | ||||
| 25 | 25,10 | ||||
| 38 | 38,15 | ||||
| 57 | 57,25 | ||||
| 16 | предельный наружный диаметр трубы, наименьший | 15,90 | не менее | ||
| 20 | 19,90 | ||||
| 25 | 24,90 | ||||
| 38 | 37,85 | ||||
| 57 | 56,75 | ||||
| 16 | номинальный диаметр трубного отверстия | 16,15 | — | ||
| 20 | 20,15 | — | |||
| 25 | 25,15 | — | |||
| 38 | 38,20 | — | |||
| 57 | 57,35 | — | |||
| 16 | наибольший предельный диаметр трубного отверстия | 16,26 | — | ||
| 20 | 20,28 | — | |||
| 25 | 25,28 | — | |||
| 38 | 38,36 | — | |||
| 57 | 57,54 | — | |||
| 16 | диаметральный зазор, наибольший | 0,36 | — | ||
| 20 | 0,38 | — | |||
| 25 | — | ||||
| 38 | 0,51 | — | |||
| 57 | 0,79 | — | |||
| 16 | диаметральный зазор, наименьший | 0,05 | — | ||
| 20 | — | ||||
| 25 | — | ||||
| 38 | — | ||||
| 57 | 0,10 | — |
| Наружный диаметр труб, мм | Диаметр трубного отверстия, мм | Шаг размещения отверстий, мм | Номинальный размер перемычки, мм | Таблица | Страница |
|---|---|---|---|---|---|
| 16 | 16,15 | 21 | 4,85 | D.2 | 37-38 |
| 20 | 20,15 | 26 | 5,85 | ||
| 25 | 25,15 | 32 | 6,85 | ||
| 38 | 38,20 | 48 | 9,80 | ||
| 57 | 57,35 | 70 | 12,65 |
| Наружный диаметр труб, мм | Толщина трубной решетки, мм | Наименьший предельный размер перемычки, мм | Таблица | Страница |
|---|---|---|---|---|
| 16 | до 20 | 4,1 | D.2 | 37-38 |
| от 21 до 40 | 4,0 | |||
| от 41 до 80 | 3,8 | |||
| от 81 до 120 | 3,6 | |||
| от 121 до 160 | 3,4 | |||
| от 161 до 200 | 3,2 | |||
| от 201 до 300 | 2,7 | |||
| 20 | до 20 | 5,1 | ||
| от 21 до 40 | 5,0 | |||
| от 41 до 80 | 4,9 | |||
| от 81 до 120 | 4,7 | |||
| от 121 до 160 | 4,6 | |||
| от 161 до 200 | 4,4 | |||
| от 201 до 300 | 4,0 | |||
| 25 | до 20 | 6,1 | ||
| от 21 до 40 | 6,0 | |||
| от 41 до 80 | 5,9 | |||
| от 81 до 120 | 5,8 | |||
| от 121 до 160 | 5,7 | |||
| от 161 до 200 | 5,6 | |||
| от 201 до 300 | 5,2 | |||
| 38 | до 20 | 9,1 | ||
| от 21 до 40 | 9,0 | |||
| от 41 до 80 | ||||
| от 81 до 120 | 8,9 | |||
| от 121 до 160 | 8,8 | |||
| от 161 до 200 | 8,7 | |||
| от 201 до 300 | 8,5 | |||
| 57 | до 20 | 11,9 | ||
| от 21 до 40 | ||||
| от 41 до 80 | 11,8 | |||
| от 81 до 120 | ||||
| от 121 до 160 | 11,7 | |||
| от 161 до 200 | ||||
| от 201 до 300 | 11,5 |
| Вид диаметра | Значение, мм |
|---|---|
| наружный | 159 |
| 219 | |
| 273 | |
| 325 | |
| 426 | |
| 530 | |
| 630 | |
| внутренний | 400 |
| 500 | |
| 600 | |
| 700 | |
| 800 | |
| 900 | |
| 1000 | |
| 1100 | |
| 1200 | |
| 1300 | |
| 1400 | |
| 1500 | |
| 1600 | |
| 1800 | |
| 2000 | |
| 3000 | |
| 4000 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Материал | Тип аппарата | Минимальная толщина стенки, мм | Таблица | Страница |
|---|---|---|---|---|---|---|
| 159, 219, 273, 325, 426, 530 | 400, 500 | углеродистая и низколегированная, двухслойная | Н и К | 5 | 1 | 7 |
| П и У | ||||||
| высоколегированная хромоникелевая | Н и К | 3 | ||||
| П и У | ||||||
| 630 | 600 | углеродистая и низколегированная, двухслойная | Н и К | 6 | ||
| П и У | ||||||
| высоколегированная хромоникелевая | Н и К | 4 | ||||
| П и У | ||||||
| задаётся внутренним диаметром | 700, 800 | углеродистая и низколегированная, двухслойная | Н и К | 6 | ||
| П и У | 8 | |||||
| высоколегированная хромоникелевая | Н и К | 4 | ||||
| П и У | 6 | |||||
| 900, 1000 | углеродистая и низколегированная, двухслойная | Н и К | ||||
| П и У | 10 | |||||
| высоколегированная хромоникелевая | Н и К | 6 | ||||
| П и У | 8 | |||||
| 1200 | углеродистая и низколегированная, двухслойная | Н и К | 6 | |||
| П и У | 12 | |||||
| высоколегированная хромоникелевая | Н и К | 6 | ||||
| П и У | 10 | |||||
| 1400 и более | углеродистая и низколегированная, двухслойная | Н и К | 6 | |||
| П и У | 14 | |||||
| высоколегированная хромоникелевая | Н и К | 6 | ||||
| П и У | 12 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Расстояние между перегородками, мм | Минимальная толщина, мм | Таблица | Страница |
|---|---|---|---|---|---|
| 159, 219, 273, 325 | задаётся наружным диаметром | до 300 | 3 | 2 | 7 |
| 301-450 | 5 | ||||
| 451-600 | 6 | ||||
| 601-850 | 8 | ||||
| св. 851 | 10 | ||||
| 426, 530, 630 | 400, 500, 600 | до 300 | 5 | ||
| 301-450 | 6 | ||||
| 451-600 | 8 | ||||
| 601-850 | |||||
| св. 851 | 10 | ||||
| задаётся внутренним диаметром | 700, 800, 900, 1000 | до 300 | 6 | 8 | |
| 301-450 | 8 | ||||
| 451-600 | |||||
| 601-850 | 10 (8) | ||||
| св. 851 | 12 (10) | ||||
| 1200 и более | до 300 | 6 | |||
| 301-450 | 8 | ||||
| 451-600 | 10 (8) | ||||
| 601-850 | |||||
| св. 851 | 12 (10) |
| Наружный диаметр труб, мм | Материал труб | Вид аппарата | Максимальное расстояние, мм | Таблица | Страница |
|---|---|---|---|---|---|
| 16, 20 | сталь | теплообменники и испарители | 700 | 3 | 8 |
| холодильники и конденсаторы | 1000 | ||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | 600 | |||
| холодильники и конденсаторы | 900 | ||||
| 25 | сталь | теплообменники и испарители | 800 | ||
| холодильники и конденсаторы | 1200 | ||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | 700 | |||
| холодильники и конденсаторы | 1000 | ||||
| 38 | сталь | теплообменники и испарители | |||
| холодильники и конденсаторы | 1300 | ||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | 800 | |||
| холодильники и конденсаторы | 1200 | ||||
| 57 | сталь | теплообменники и испарители | 1400 | ||
| холодильники и конденсаторы | |||||
| латунь, алюминий, алюминиевый сплав | теплообменники и испарители | ||||
| холодильники и конденсаторы |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Диаметр перегородки, мм | Таблица | Страница |
|---|---|---|---|---|
| 159, 219, 273, 325, 426, 530, 630 | задаётся наружным диаметром | D - 2Sc - 3 (формула) | 4 | 9 |
| задаётся внутренним диаметром | 400 | 397 | ||
| 500 | 497 | |||
| 600 | 597 | |||
| 700 | 697 | |||
| 800 | 796 | |||
| 900 | 896 | |||
| 1000 | 995 | |||
| 1200 | 1195 | |||
| 1400 | 1395 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Минимальная толщина, мм | Таблица | Страница |
|---|---|---|---|---|
| 325, 426 | 400 | 5 | 5 | 9 |
| 530, 630 | 500, 600 | 8 | ||
| задаётся внутренним диаметром | 700, 800, 900, 1000 | 10 | ||
| 1200-1400 | 12 |
| Наружный диаметр труб, мм | Минимальная толщина стенки, мм | Таблица | Страница |
|---|---|---|---|
| 16 | 1,0 | 6 | 11 |
| 20 | 1,5 | ||
| 25 | |||
| 38 | 2 | ||
| 57 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Максимальное количество заглушаемых труб, шт | Таблица | Страница |
|---|---|---|---|---|
| 159, 219, 273, 325, 426 | 400 | 2 | 7 | 11 |
| 530, 630 | 500, 600, 700 | 3 | ||
| 800, 900 | 4 | |||
| 1000 | 5 | |||
| 1200 | 6 | |||
| 1400 | 8 | |||
| 1600 | 10 | |||
| 2000 | 12 | |||
| 3000 | 18 | |||
| 4000 | 20 |
| Наружный диаметр труб, мм | Шаг размещения отверстий, мм | Таблица | Страница |
|---|---|---|---|
| 16 | 21 | 8 | 12 |
| 20 | 26 | ||
| 25 | 32 | ||
| 38 | 48 | ||
| 57 | 70 |
| Диаметр кожуха наружный | Диаметр кожуха внутренний | Диаметр стяжек, мм | Минимальное число стяжек, шт | Таблица | Страница |
|---|---|---|---|---|---|
| 159, 273, 325 | задаётся наружным диаметром | 12 | 4 | 9 | 14 |
| 426, 630 | 400, 500, 600, 700 | 6 | |||
| задаётся внутренним диаметром | 800, 900, 1000 | 16 (12)* (12)** | 8 (6)* (8)** | ||
| 1200, 1400 | 16 | 10 |
| Диаметр кожуха внутренний | Размер по рисунку 3 | Значение, мм | Таблица | Страница |
|---|---|---|---|---|
| 800 | A1 | 16 | 10 | 15 |
| A2 | 38 | |||
| 900 | A1 | 16 | ||
| A2 | 44 | |||
| 1000 | A1 | 16 | ||
| A2 | 50 | |||
| 1100 | A1 | 19 | ||
| A2 | 50 | |||
| 1200 | A1 | 22 | ||
| A2 | 50 | |||
| 1300 | A1 | 22 | ||
| A2 | 65 | |||
| 1400 | A1 | 25 | ||
| A2 | 65 | |||
| 1500 | A1 | 25 | ||
| A2 | 75 | |||
| 1600 | A1 | 28 | ||
| A2 | 75 | |||
| 1800 | A1 | 35 | ||
| A2 | 75 | |||
| 2000 | A1 | 40 | ||
| A2 | 80 |
| Таблица | Что нормируется | Условие | Значение | Страница |
|---|---|---|---|---|
| 11 | неперпендикулярность торца фланца штуцера | условный диаметр штуцера 80-100 мм | 2 | 20 |
| условный диаметр штуцера 150-300 мм | 3 | |||
| условный диаметр штуцера 350-800 мм | 5 | |||
| 12 | несовпадение плоскостей под прокладку | диаметр аппарата <= 1200 мм | 0,3 | 22 |
| диаметр аппарата > 1200 мм | 0,4 | |||
| 13 | максимально допустимое утонение стенки трубы при развальцовке | Углеродистая и низколегированная сталь ( 9% хрома) | 8 % | 23 |
| Нержавеющая и высоколегированная сталь | 6 % | |||
| Титановая и упрочненная латунь | 5 % | |||
| Неупрочненная латунь (адмиралтейская бронза) | 8 % |
| Группа | Типы | Конструкция трубного пучка | Старый ТУ на конструкцию и размеры | В коллекции |
|---|---|---|---|---|
| 1 | ТН, ТК, ХН, ХК, ИН, ИК, КН, КК | неподвижные трубные решётки и компенсатор на кожухе | ТУ 3612-024-00220302-02 | есть |
| 2 | ТП, ХП, ТУ | плавающая головка | ТУ 3612-023-00220302-01 | |
| 3 | ТТ | труба в трубе | ТУ 3612-014-00220302-99 | |
| 4 | ИП, ИУ | плавающая головка | ТУ 3612-013-00220302-99 | |
| 5 | ТСН | по техническому проекту | не назван (технический проект) | — |
| 6 | ТТЗ | по техническому заданию заказчика | не назван (техническое задание) |
| Код типа | Технологическое назначение | Конструкция трубного пучка | Группа перечня п 1 1 3 | Старый ТУ на конструкцию и размеры | Лист документа |
|---|---|---|---|---|---|
| ТН | теплообменник | неподвижные трубные решётки и компенсатор на кожухе | 1 | ТУ 3612-024-00220302-02 | 8 |
| ТК | |||||
| ХН | холодильник | ||||
| ХК | |||||
| ИН | испаритель | ||||
| ИК | |||||
| КН | конденсатор | ||||
| КК | |||||
| ТП | теплообменник | плавающая головка | 2 | ТУ 3612-023-00220302-01 | |
| ХП | холодильник | ||||
| ТУ | теплообменник | U-образные трубы | |||
| ТТ | аппарат теплообменный | труба в трубе | 3 | ТУ 3612-014-00220302-99 | |
| ИП | испаритель с паровым пространством | плавающая головка | 4 | ТУ 3612-013-00220302-99 | |
| ИУ | U-образные трубы | ||||
| ТСН | теплообменный аппарат специального назначения | по техническому проекту | 5 | не назван (технический проект) | |
| ТТЗ | теплообменный аппарат различного назначения | по техническому заданию заказчика | 6 | не назван (техническое задание) |
| Параметр | Единица | Значение | Вид значения | Примечание |
|---|---|---|---|---|
| вместимость (внутренний объём) | м3 | от 0,005 до 75 | диапазон | одно значение на все 16 типов; на тип пределы НЕ заданы |
| давление рабочее | МПа (кгс/см2) | до 16 (160) | предел | одинаково для трубного и межтрубного пространства |
| давление расчётное | — | |||
| температура рабочая максимальная | °C | 700 | значение | — |
| температура рабочая минимальная | минус 60 | — | ||
| температура расчётная | 700 | — | ||
| температура минимальная допустимая отрицательная | минус 60 | — | ||
| расчётный (назначенный) срок службы | лет | до 20 | предел | у ёмкостного ТУ 3615-001 — до 30 лет |
| число циклов нагружения за весь срок службы | — | 1000 | значение | не более |
| группа аппарата по ГОСТ 34347 | от 1 до 5 | диапазон | — | |
| категория аппарата по ТР ТС 032 | от 1 до 4 | — | ||
| группа рабочей среды по ТР ТС 032 | 1 или 2 | перечень | — | |
| внутренний диаметр кожуха | мм | ряда НЕТ | не задан | в примерах обозначений встречаются 325, 600, 630, 800, 1800; ряд задан ГОСТ 31842-2012 (разобран на шаге 17): 7 наружных и 17 внутренних |
| Строка таблицы 1 | Вид значения в таблице 1 | Пункт опросного листа | Покрытие | Замечание |
|---|---|---|---|---|
| Назначение аппарата | перечень (сноска *) | — | не требуется | задано значением сноски, запрашивать не нужно |
| Группа аппарата по ГОСТ 34347 | диапазон | НЕ ЗАКРЫВАЕТСЯ | в опросном листе ТУ 3612 пункта о группе сосуда НЕТ; у ёмкостного ТУ 3615 это пункт 3.1 | |
| Категория аппарата по ТР ТС 032 | пункта нет; у ёмкостного ТУ 3615 это пункт 3.2 | |||
| Вместимость (внутренний объем), м3 | шапка спрашивает поверхность теплообмена, а не вместимость | |||
| Поверхность теплообмена, м2 | отсылка в КД | H4 | полное | РАСХОЖДЕНИЕ: таблица 1 отдаёт в КД, шапка опросного листа спрашивает у заказчика |
| Давление рабочее | предел | 1.1 | — | |
| Давление расчетное | 1.2 | — | ||
| Пробное давление гидравлическое | отсылка в ГОСТ 34347 | — | не требуется | вычисляется по п. 7.11 ГОСТ 34347 |
| Пробное давление пневматическое | вычисляется по п. 7.11 ГОСТ 34347; значения для частных случаев даны п. 1.5.3 | |||
| Температура рабочая максимальная | значение 700 | 1.3, 1.4 | частичное | форма спрашивает температуру на входе и на выходе, таблица — максимум и минимум |
| Температура рабочая минимальная | значение минус 60 | то же | ||
| Температура расчетная | значение 700 | 1.7 | полное | — |
| Температура минимальная допустимая отрицательная | значение минус 60 | 1.8 | — | |
| Среда: группа рабочей среды по ТР ТС 032 | перечень | — | НЕ ЗАКРЫВАЕТСЯ | пункта нет; у ёмкостного ТУ 3615 это пункт 1.2 |
| Среда: наименование рабочей среды и ее состав, % масс | отсылка ** (исходные данные) | 2.2 | полное | в отличие от ёмкостного ТУ, наименование среды здесь запрашивается (вопрос 94) |
| Среда: физическое состояние | перечень | 2.1 | — | |
| Среда: класс опасности, ГОСТ 12.1.007 | диапазон | 2.4 | — | |
| Среда: пожароопасность, ГОСТ 12.1.004 | отсылка ** (исходные данные) | 2.6 | — | |
| Среда: категория и группа взрывоопасности по ГОСТ 30852.5, ГОСТ 30852.11 | 2.5 | — | ||
| Среда: коррозионность (да, нет) | 2.9, 2.10 | разбито на два вопроса — подробнее, чем таблица | ||
| Среда: температура максимальная, °C | 2.7 | — | ||
| Среда: температура минимальная, °C | 2.8 | — | ||
| Прибавка для компенсации коррозии (эрозии), мм | отсылка в КД | 2.10 | частичное | прямого пункта нет; исходное для расчёта — скорость коррозии |
| Материал аппарата (основной) | перечень (сноска ***) | 3.1.1 | полное | — |
| Место установки аппарата (вне помещения, в помещении) | отсылка ** (исходные данные) | 4.7 | перечни не совпадают | таблица спрашивает вне/в помещении, форма — отапливаемое/неотапливаемое; тот же разрыв, что R-73 у ёмкостного ТУ |
| Климатическое исполнение | отсылка в КД | 4.2 | полное | РАСХОЖДЕНИЕ: таблица 1 отдаёт в КД, опросный лист спрашивает у заказчика |
| Категория помещения по НПБ 105 (СП 12.13130) | отсылка ** (исходные данные) | 4.3 | — | |
| Класс помещения по ПУЭ | 4.4 | — | ||
| Расчетный (назначенный) срок службы, лет | предел до 20 | 5.1 | — | |
| Число циклов нагружения за весь срок службы | значение 1000 | 5.2 | — | |
| Масса пустого аппарата, кг | отсылка в КД | — | не требуется | считает изготовитель |
| Габаритный размер: диаметр | Э | частичное | только через схему аппарата | |
| Габаритный размер: длина | ||||
| Габаритный размер: ширина | ||||
| Габаритный размер: высота | ||||
| Габаритность по ГОСТ 9238 | — | не требуется | определяет изготовитель |
| Группа параметров | Параметр | Значение трубное пространство | Значение межтрубное пространство | Вид значения | Куда отсылает | Сноска | Лист документа |
|---|---|---|---|---|---|---|---|
| без группы | Назначение аппарата | проведение теплообмена жидких и газообразных сред, для сжижения и испарения сред | то же | перечень | — | * | 9 |
| Группа аппарата по ГОСТ 34347 | от 1 до 5 | от 1 до 5 | диапазон | — | — | ||
| Категория аппарата по ТР ТС 032 | от 1 до 4 | от 1 до 4 | — | — | |||
| Вместимость (внутренний объем), м3 | от 0,005 до 75 | от 0,005 до 75 | — | — | |||
| Поверхность теплообмена, м2 | в соответствии с КД | в соответствии с КД | отсылка | КД | — | ||
| Давление, МПа (кгс/см2) | рабочее | до 16 (160) | до 16 (160) | предел | — | — | |
| расчетное | — | — | |||||
| Пробное давление, МПа (кгс/см2) | гидравлическое | в соответствии с ГОСТ 34347 (п. 7.11) | в соответствии с ГОСТ 34347 (п. 7.11) | отсылка | ГОСТ 34347 п. 7.11 | — | |
| пневматическое | — | ||||||
| Температура, °C | рабочая максимальная | 700 | 700 | значение | — | — | |
| рабочая минимальная | минус 60 | минус 60 | — | — | |||
| расчетная | 700 | 700 | — | — | |||
| минимальная допустимая отрицательная | минус 60 | минус 60 | — | — | |||
| Характеристика рабочей среды | группа рабочей среды по ТР ТС 032 | 1 или 2 | 1 или 2 | перечень | — | — | 10 |
| наименование рабочей среды и ее состав, % масс | в соответствии с исходными данными | в соответствии с исходными данными | отсылка | исходные данные | ** | ||
| физическое состояние | газ или жидкость | газ или жидкость | перечень | — | — | ||
| класс опасности, ГОСТ 12.1.007 | от 1 до 4 | от 1 до 4 | диапазон | — | — | ||
| пожароопасность, ГОСТ 12.1.004 | в соответствии с исходными данными | в соответствии с исходными данными | отсылка | исходные данные | ** | ||
| категория и группа взрывоопасности по ГОСТ 30852.5, ГОСТ 30852.11 | |||||||
| коррозионность (да, нет) | |||||||
| температура максимальная, °C | |||||||
| температура минимальная, °C | |||||||
| без группы | Прибавка для компенсации коррозии (эрозии), мм | в соответствии с КД | в соответствии с КД | КД | — | ||
| Материал аппарата (основной) | сталь углеродистая, низколегированная, коррозионно-стойкая | то же | перечень | — | *** | ||
| Место установки аппарата (вне помещения, в помещении) | в соответствии с исходными данными | в соответствии с исходными данными | отсылка | исходные данные | ** | ||
| Климатическое исполнение | в соответствии с КД | в соответствии с КД | КД | — | |||
| Категория помещения по НПБ 105 (СП 12.13130) | в соответствии с исходными данными | в соответствии с исходными данными | исходные данные | ** | |||
| Класс помещения по ПУЭ | |||||||
| Расчетный (назначенный) срок службы, лет | до 20 | до 20 | предел | — | — | ||
| Число циклов нагружения за весь срок службы, не более | 1000 | 1000 | значение | — | — | ||
| Масса пустого аппарата, кг | в соответствии с КД | в соответствии с КД | отсылка | КД | — | ||
| Габаритные размеры аппарата, мм | диаметр | — | |||||
| длина | — | ||||||
| ширина | — | ||||||
| высота | — | ||||||
| без группы | Габаритность по ГОСТ 9238 | — |
| Маркёр | Текст сноски | К чему относится | Лист документа |
|---|---|---|---|
| * | проведение теплообмена жидких и газообразных сред, для сжижения и испарения сред | задаёт значение строки «Назначение аппарата» | 10 |
| ** | в соответствии с исходными данными | превращает клетку в отсылку к исходным данным; стоит в 9 строках | |
| *** | сталь углеродистая, низколегированная, коррозионно-стойкая | задаёт значение строки «Материал аппарата (основной)» | |
| (без маркёра) | параметры, размеры и характеристики аппарата уточняются в КД | общая оговорка ко всей таблице |
| Схема обозначения | Номер поля | Что означает | Значения и примечание | Лист документа |
|---|---|---|---|---|
| кожухотрубчатый аппарат (10 полей) | 1 | наружный диаметр кожуха, мм | из примеров: 325; 600; 630; 800; 1800; ряда документ не даёт | 4-6 |
| 2 | тип аппарата | ТН; ТК; ХН; ХК; ИН; ИК; КН; КК; ТП; ХП; ТУ; ИП; ИУ; ТСН; ТТЗ | ||
| 3 | ориентация | В — вертикальное; Г — горизонтальное; в примерах 3, 7, 8 поле отсутствует, то есть необязательно | ||
| 4 | условное давление, МПа | из примеров: 1,6; 2,5; у испарителей ДВЕ величины через дефис — в кожухе и в трубах (1,6-2,5) | 4-5 | |
| 5 | материальное исполнение | М1; М8; М10; М11 — расшифровки в документе НЕТ, источник не назван | 4-6 | |
| 6 | наружный диаметр теплообменных труб, мм | из примеров: 20; 25; пишется через дробь после материального исполнения | ||
| 7 | длина труб, м | из примеров: 3; 6; 9 | ||
| 8 | число ходов по трубному пространству | из примеров: 1 (одноходовой); 2 (двухходовой); 4 (четырёхходовой) | ||
| 9 | климатическое исполнение по ГОСТ 15150 | У; ХЛ; УХЛ | ||
| 10 | детали для крепления теплоизоляции | И — с установкой деталей; при отсутствии поле не заполняется | ||
| аппарат «труба в трубе» (7 полей) | 1 | тип аппарата | ТТ — теплообменник «труба в трубе» | 6 |
| 2 | диаметры теплообменной и кожуховой труб d/D, мм | из примера: 89/159 | ||
| 3 | условные давления внутри и снаружи теплообменных труб Рв/Рн, МПа | из примера: 4,0/1,6 | ||
| 4 | длина теплообменных труб, м | из примера: 6 | ||
| 5 | вид поверхности теплообменных труб | Г — гладкие; ВНИМАНИЕ: в схеме кожухотрубчатого аппарата та же буква Г в поле 3 означает «горизонтальное исполнение» (см. R-76) | ||
| 6 | материальное исполнение | из примера: М1; расшифровки в документе нет | ||
| 7 | климатическое исполнение по ГОСТ 15150 | из примера: У |
| Условное давление, МПа | Температура среды, °C | Предельное расчетное давление, МПа | Приложение | Лист |
|---|---|---|---|---|
| 1,0 | до 100 | 1,00 | приложение 3 | 141 |
| 200 | 0,93 | |||
| 250 | 0,90 | |||
| 300 | 0,75 | |||
| 350 | 0,66 | |||
| 400 | 0,58 | |||
| 425 | - | |||
| 450 | ||||
| 1,6 | до 100 | 1,60 | ||
| 200 | 1,49 | |||
| 250 | 1,40 | |||
| 300 | 1,20 | |||
| 350 | 1,10 | |||
| 400 | 0,90 | |||
| 425 | 0,80 | |||
| 450 | 0,57 | |||
| 2,5 | до 100 | 2,50 | ||
| 200 | 2,32 | |||
| 250 | 2,25 | |||
| 300 | 1,90 | |||
| 350 | 1,70 | |||
| 400 | 1,50 | |||
| 425 | 1,30 | |||
| 450 | 0,90 | |||
| 4,0 | до 100 | 4,00 | ||
| 200 | 3,72 | |||
| 250 | 3,50 | |||
| 300 | 3,00 | |||
| 350 | 2,60 | |||
| 400 | 2,30 | |||
| 425 | 2,00 | |||
| 450 | 1,40 | |||
| 6,3 | до 100 | 6,30 | ||
| 200 | 6,00 | |||
| 250 | 5,40 | |||
| 300 | 4,80 | |||
| 350 | 4,00 | |||
| 400 | 3,70 | |||
| 425 | 3,20 | |||
| 450 | 2,30 | |||
| 8,0 | до 100 | 8,00 | ||
| 200 | 7,00 | |||
| 250 | 6,80 | |||
| 300 | 6,00 | |||
| 350 | 5,20 | |||
| 400 | 4,60 | |||
| 425 | 4,00 | |||
| 450 | 3,20 |
| Знак | Текст | Лист |
|---|---|---|
| * | Только для аппаратов со стальными трубами. (относится к температурам 250, 300, 350, 400, 425, 450 °C) | 141 |
| Номер колонки | Шифр исполнения | Температурный предел, °C |
|---|---|---|
| 1 | М1 | от минус 20 до плюс 400 |
| 2 | от минус 30 до плюс 450 | |
| 3 | М3 | от минус 20 до плюс 200 |
| 4 | М4 | свыше плюс 300 до плюс 450 |
| 5 | М12 | от минус 20 до плюс 300 |
| 6 | М13 | от минус 20 до плюс 350 |
| 7 | от минус 30 до плюс 350 | |
| 8 | Б1 | от 0 до плюс 450 |
| 9 | Б2 и Б3 | от минус 20 до плюс 350 |
| 10 | от минус 30 до плюс 350 | |
| 11 | Б7 | от минус 30 до плюс 450 |
| Знак | Текст | Лист |
|---|---|---|
| * | Наружный диаметр кожуха. | 143 |
| примечание | Знак «+» означает применение. |
| Номер строки | Тип аппарата | Внутренний диаметр кожуха, мм | Давление в кожухе Ру, МПа | Лист |
|---|---|---|---|---|
| 1 | ТУ | 325* | 2,5; 4,0 | 142 |
| 2 | ТП | 4,0 | ||
| 3 | ХП | 6,3 | ||
| 4 | ТУ | 400; 500 | 2,5; 4,0 | |
| 5 | 6,3 | |||
| 6 | ТП | 2,5; 4,0 | ||
| 7 | 6,3 | |||
| 8 | ХП | 4,0 | ||
| 9 | 6,3 | |||
| 10 | ТП | 500 | 8,0 | |
| 11 | КП | 600; 700 | 1,0; 1,6; 2,5 | |
| 12 | ТУ | 1,6; 2,5; 4,0; 6,3 | ||
| 13 | ТП | 1,6; 2,5; 40 | ||
| 14 | 6,3; 8,0 | |||
| 15 | ХП | 2,5; 4,0 | ||
| 16 | 6,3 | |||
| 17 | ТУ | 800 | ||
| 18 | ТП | 8,0 | ||
| 19 | КП | 800; 900 | 1,0; 1,6; 2,5 | 143 |
| 20 | ХП | 1,6; 2,5; 4,0 | ||
| 21 | ТП | 1,6; 2,5 | ||
| 22 | ТУ | |||
| 23 | ТП | 4,0 | ||
| 24 | ТУ | |||
| 25 | ХП | 6,3 | ||
| 26 | ТП | |||
| 27 | КП | 1000; 1200 | 1,0; 1,6; 2,5 | |
| 28 | ХП | 1,6; 2,5; 4,0 | ||
| 29 | 6,3 | |||
| 30 | ТП | 1,6; 2,5; 4,0 | ||
| 31 | 6,3 | |||
| 32 | ТУ | 1,6; 2,5; 4,0 | ||
| 33 | 1400 | 1,6; 2,5 |
| Тип аппарата | Параметр | Подстрока диаметр кожуха | Единица | Вид значения | Значение | Таблица | Лист |
|---|---|---|---|---|---|---|---|
| ТП | поверхность теплообмена | без разбивки | м2 | диапазон; границы должны совпадать с крайними значениями таблиц 7, 8, 9 | 10-915 | 1 | 7 |
| ХП | |||||||
| КП | 84-610 | ||||||
| ТУ | 12-1370 | ||||||
| ТП | диаметр кожуха наружный | мм | единственное значение | 325 | |||
| ХП | |||||||
| КП | не изготавливается | ||||||
| ТУ | 325 | ||||||
| ТП | диаметр кожуха внутренний | перечень (ряд); звёздочка - допускается изготавливать кожух из труб наружным диаметром 426, 530, 630, 720 мм | 400*; 500*; 600*; 700*; 800; 900; 1000; 1200 | ||||
| ХП | |||||||
| КП | 600*; 700*; 800; 900; 1000; 1200 | ||||||
| ТУ | 400*; 500*; 600*; 700*; 800; 900; 1000; 1200; 1400 | ||||||
| ТП | температура теплообменивающихся сред в кожухе | °C | диапазон; ОБЪЕДИНЕНИЕ по исполнениям, рабочая пара исполнение->предел в приложении 4 | от минус 30 до плюс 450 | |||
| ХП | от минус 20 до плюс 400 | ||||||
| КП | |||||||
| ТУ | от минус 30 до плюс 450 | ||||||
| ТП | температура теплообменивающихся сред в трубах | диапазон; ОБЪЕДИНЕНИЕ по исполнениям | |||||
| ХП | от минус 20 до плюс 60 | ||||||
| КП | |||||||
| ТУ | от минус 30 до плюс 450 | ||||||
| ТП | условное давление в кожухе | 325 | МПа | перечень | 2,5; 4,0 | ||
| ХП | 4,0; 6,3 | ||||||
| КП | не изготавливается | ||||||
| ТУ | 2,5; 4,0 | ||||||
| ТП | условное давление в трубах | 8 | |||||
| ХП | до 1,0 | ||||||
| КП | не изготавливается | ||||||
| ТУ | 2,5; 4,0 | ||||||
| ТП | условное давление в кожухе | 400 | 2,5; 4,0; 6,3 | 7 | |||
| ХП | 4,0; 6,3 | ||||||
| КП | не изготавливается | ||||||
| ТУ | 2,5; 4,0; 6,3 | ||||||
| ТП | условное давление в трубах | 8 | |||||
| ХП | до 1,0 | ||||||
| КП | не изготавливается | ||||||
| ТУ | 2,5; 4,0; 6,3 | ||||||
| ТП | условное давление в кожухе | 500 | 2,5; 4,0; 6,3; 8,0 | 7 | |||
| ХП | 4,0; 6,3 | ||||||
| КП | не изготавливается | ||||||
| ТУ | 2,5; 4,0; 6,3 | ||||||
| ТП | условное давление в трубах | 2,5; 4,0; 6,3; 8,0 | 8 | ||||
| ХП | до 1,0 | ||||||
| КП | не изготавливается | ||||||
| ТУ | 2,5; 4,0; 6,3 | ||||||
| ТП | условное давление в кожухе | 600 и 700 | 1,6; 2,5; 4,0; 6,3; 8,0 | 7 | |||
| ХП | 2,5; 4,0; 6,3 | ||||||
| КП | 1,0; 1,6; 2,5 | ||||||
| ТУ | 1,6; 2,5; 4,0; 6,3 | ||||||
| ТП | условное давление в трубах | 1,6; 2,5; 4,0; 6,3; 8,0 | 8 | ||||
| ХП | до 1,0 |
| Знак | Текст | Лист |
|---|---|---|
| * | Допускается изготавливать кожух аппаратов из труб наружным диаметром 426, 530, 630, 720 мм. | 9 |
| Вид | Текст |
|---|---|
| сноска 1 | Применять только для ХП, КП. |
| сноска 2 | Применять для ТП, ТУ. |
| сноска 3 | Применять только по согласованию с заказчиком. |
| сноска 4 | Применять только по согласованию с заказчиком на условное давление до 4,0 МПа и температуры до 400 °С. |
| сноска 5 | Gт >= 395 МПа. |
| сноска 6 | Применять для сред не вызывающих коррозионное растрескивание. |
| примечание 1 | Допускается изготавливать сборочные единицы из материалов других марок, предусмотренных ОСТ 26-291 и по механическим свойствам и коррозионной стойкости не уступающим материалам, указанным в таблице 10. |
| примечание 2 | Пределы применения материалов, технические требования к материалам должны соответствовать ОСТ 26-291. |
| примечание 3 | Выбор материала прокладок следует производить с учетом рабочей среды, параметров и ее коррозийности. |
| примечание 4 | Допускается применение спирально-навитых прокладок по ОСТ 26.240.453. |
| примечание 5 | Для исполнения М12 крепление труб в трубных решетках производить по технологии, согласованной с ОАО «ВНИИПТхимнефтеаппаратуры» (г. Волгоград). |
| Наружный диаметр труб, мм | Класс точности ОСТ 26 02 1015 | Диаметр отверстия в решетке, мм | Диаметр отверстия в перегородках, мм | Шаг t, мм | Таблица | Лист |
|---|---|---|---|---|---|---|
| 20 | 1 | 20,15 (+0,13) | 20,8 (+0,21) | 26 | 33 | 127 |
| 2 | 20,25 (+0,13) | |||||
| 3 | 20,35 (+0,13) | |||||
| 4 | 20,50 (+0,13) | |||||
| 25 | 1 | 25,15 (+0,13) | 25,8 (+0,21) | 32 | ||
| 2 | 25,25 (+0,13) | |||||
| 3 | 25,35 (+0,13) | |||||
| 4 | 25,50 (+0,13) |
| Внутренний диаметр кожуха, мм | Наружный диаметр труб, мм | Число ходов | F квадраты 3000, м² | F квадраты 6000, м² | F квадраты 9000, м² | F треугольники 6000, м² | F треугольники 9000, м² | Таблица | Лист |
|---|---|---|---|---|---|---|---|---|---|
| 325* | 20 | 2 | 13,2 | 26,4 | - | - | - | 7 | 24-25 |
| 25 | 10,4 | 20,7 | |||||||
| 400 | 20 | 23,4 | 46,7 | ||||||
| 25 | 19,3 | 38,6 | |||||||
| 500 | 20 | 38,8 | 77,6 | ||||||
| 25 | 31,1 | 62,2 | |||||||
| 600 | 20 | - | 115,3 | 130,4 | |||||
| 4 | 105,5 | 116,8 | |||||||
| 25 | 2 | 95,1 | 106,5 | ||||||
| 4 | 85,7 | 92,3 | |||||||
| 700 | 20 | 2 | 166,2 | 183,1 | |||||
| 4 | 155,6 | 171,8 | |||||||
| 25 | 2 | 129,0 | 147,4 | ||||||
| 4 | 118,7 | 132,4 | |||||||
| 800 | 20 | 2 | 213,7 | 320,5 | 251,7 | 377,6 | |||
| 4 | 200,8 | 301,3 | 233,6 | 350,4 | |||||
| 25 | 2 | 176,2 | 264,2 | 200,2 | 300,3 | ||||
| 4 | 163,0 | 244,4 | 182,3 | 273,4 | |||||
| 900 | 20 | 2 | 284,1 | 426,2 | 324,1 | 486,1 | |||
| 4 | 270,5 | 405,8 | 303,0 | 454,4 | |||||
| 25 | 2 | 224,2 | 336,3 | 258,6 | 387,9 | ||||
| 4 | 210,1 | 315,1 | 238,8 | 358,2 | |||||
| 1000 | 20 | 2 | 351,2 | 526,8 | 405,4 | 608,2 | |||
| 4 | 335,4 | 503,0 | 383,6 | 575,4 | |||||
| 25 | 2 | 285,0 | 427,4 | 325,0 | 487,5 | ||||
| 4 | 268,9 | 403,4 | 302,4 | 453,6 | |||||
| 1200 | 20 | 2 | 523,4 | 785,1 | 609,7 | 914,5 | |||
| 4 | 503,0 | 754,5 | 581,8 | 872,7 | |||||
| 25 | 2 | 429,6 | 644,3 | 499,3 | 748,9 | ||||
| 4 | 409,8 | 614,7 | 470,1 | 705,1 |
| Внутренний диаметр кожуха, мм | Наружный диаметр труб, мм | Давление в кожухе, МПа | F 2 хода, м² | F 4 хода, м² | F 6 ходов, м² | Таблица | Лист |
|---|---|---|---|---|---|---|---|
| 600 | 20 | 1,0 | 126,2 | 112,7 | 107,4 | 8 | 26 |
| 1,6; 2,5 | 130,4 | 116,8 | 111,5 | ||||
| 25 | 1,0 | 102,2 | 88,1 | 83,4 | |||
| 1,6; 2,5 | 106,4 | 92,3 | 87,6 | ||||
| 700 | 20 | 1,0 | 182,7 | 166,9 | 157,1 | ||
| 1,6; 2,5 | 187,6 | 171,8 | 162,0 | ||||
| 25 | 1,0 | 141,8 | 125,8 | 120,1 | |||
| 1,6; 2,5 | 147,4 | 132,4 | 125,8 | ||||
| 800 | 20 | 1,0 | 240,0 | 221,2 | 212,1 | ||
| 1,6 | 246,1 | 228,0 | 218,2 | ||||
| 2,5 | 251,7 | 233,6 | 223,8 | ||||
| 25 | 1,0 | 194,5 | 174,7 | 169,1 | |||
| 1,6; 2,5 | 200,2 | 180,4 | 174,7 | ||||
| 900 | 20 | 1,0 | 317,6 | 296,5 | 288,3 | ||
| 1,6; 2,5 | 324,0 | 302,9 | 294,7 | ||||
| 25 | 1,0 | 252,9 | 233,1 | 224,7 | |||
| 1,6; 2,5 | 258,6 | 238,8 | 228,4 | ||||
| 1000 | 20 | 1,0 | 399,0 | 377,2 | 365,9 | ||
| 1,6; 2,5 | 405,4 | 382,8 | 372,3 | ||||
| 25 | 1,0; 1,6; 2,5 | 325 | 302,4 | 293,9 | |||
| 1200 | 20 | 1,0 | 592,7 | 564,8 | 552,0 | ||
| 1,6 | 601,7 | 573,5 | 561,1 | ||||
| 2,5 | 609,7 | 580,3 | 569,0 | ||||
| 25 | 1,0 | 481,8 | 452,6 | 441,3 | |||
| 1,6 | 491,3 | 462,0 | 450,7 | ||||
| 2,5 | 499,3 | 470,0 | 458,8 |
| Внутренний диаметр кожуха, мм | Наружный диаметр труб, мм | F 3000, м² | F 6000, м² | F 9000, м² | Таблица | Лист |
|---|---|---|---|---|---|---|
| 325* | 20 | 16,3 | 32,2 | - | 9 | 27 |
| 25 | 12,1 | 23,9 | ||||
| 400 | 20 | 31,4 | 61,6 | |||
| 25 | 23,0 | 45,2 | ||||
| 500 | 20 | 52,0 | 101,3 | |||
| 25 | 41,7 | 81,2 | ||||
| 600 | 20 | - | 144,4 | |||
| 25 | 115,5 | |||||
| 700 | 20 | 202,0 | ||||
| 25 | 160,0 | |||||
| 800 | 20 | 274,5 | 406,4 | |||
| 25 | 212,5 | 314,7 | ||||
| 900 | 20 | 353,7 | 522,9 | |||
| 25 | 286,9 | 423,9 | ||||
| 1000 | 20 | 450,0 | 664,0 | |||
| 25 | 354,2 | 522,8 | ||||
| 1200 | 20 | 662,4 | 974,4 | |||
| 25 | 554,5 | 800,7 | ||||
| 1400 | 20 | 934,1 | 1369,7 | |||
| 25 | 758,8 | 1112,5 |
| Знак | Текст | Листы |
|---|---|---|
| * | Наружный диаметр кожуха, мм. | 24-27 |
| ** | Проходное сечение определено для ряда 1. | |
| примечание к табл. 7-9 | Поверхность теплообмена приведена без учёта толщины трубных решеток. | 27 |
| Номер поля | Название | Обязательность | Тип значения | Перечень значений | Значения в двух примерах |
|---|---|---|---|---|---|
| 1 | наименование аппарата | обязательное | текст | Теплообменник; Холодильник; Конденсатор | Теплообменник | Теплообменник |
| 2 | внутренний диаметр кожуха | число, мм | 325; 400; 500; 600; 700; 800; 900; 1000; 1200; 1400 | 1000 | 325 | |
| 3 | тип аппарата с ориентацией | выбор из перечня | ТП, ХП, КП, ТУ плюс буква ориентации: Г - горизонтальные, В - вертикальные | ТПГ | ТПВ | |
| 4 | условное давление | число, МПа | 1,0; 1,6; 2,5; 4,0; 6,3; 8,0 - по таблице 1. В обоих примерах листа 2 напечатано ОДНО число «на условное давление в трубах и кожухе» | 2,5 | 2,5 | |
| 5 | исполнение по материалу | выбор из перечня | М1; М3; М4; М12; М13; Б1; Б2; Б3; Б7 - таблица 10 | М1 | М1 | |
| 6 | наружный диаметр теплообменных труб | число, мм | 20; 25 | 20 | 25 | |
| 7 | исполнение теплообменных труб | выбор из перечня | Г - гладкие; Д - диафрагмированные | Г | Д | |
| 8 | длина прямого участка теплообменных труб | число, м | 3; 6; 9 | 6 | 3 | |
| 9 | схема размещения теплообменных труб | выбор из перечня | Т - по вершинам равносторонних треугольников; К - по вершинам квадратов. Выбор есть только у ТП и ХП; у КП и ТУ схема всегда треугольная | Т | К | |
| 10 | число ходов по трубам | 2; 4; 6 - по таблице 1 | 4 | 2 | ||
| 11 | климатическое исполнение | У - умеренный климат; Т - тропический (категория изделия 1 по ГОСТ 15150) | У | Т | ||
| 12 | детали для крепления теплоизоляции | факультативное | признак наличия | И - с деталями; отсутствие поля - без деталей | И | отсутствует |
| Пример | Лист |
|---|---|
| Теплообменник 1000 ТПГ-2,5-М1/20Г-6-Т-4-У-И | 2 |
| Теплообменник 325 ТПВ-2,5-М1/25Д-3-К-2-Т |
| Номинальный наружный диаметр трубы de, мм | Класс точности соединения | Наибольший de max, мм | Наименьший de min, мм | Номинальный диаметр отверстия dp, мм | Наибольший dp max по H11, мм | Наибольший dp max доп по H12, мм | Зазор наибольший A max, мм | Зазор наибольший допустимый, мм | Зазор наименьший A min, мм |
|---|---|---|---|---|---|---|---|---|---|
| 16 | 1 | 16,10 | 15,90 | 16,15 | 16,26 | – | 0,36 | – | 0,05 |
| 2 | 16,20 | 15,80 | 16,25 | 16,36 | 16,43 | 0,56 | 0,63 | ||
| 3 | 16,30 | 15,70 | 16,35 | 16,46 | 16,53 | 0,76 | 0,83 | ||
| 4 | 16,45 | 15,55 | 16,50 | 16,61 | 16,68 | 1,06 | 1,13 | ||
| 5 | 17,00 | 17,11 | – | 1,56 | – | 0,55 | |||
| 20 | 1 | 20,10 | 19,90 | 20,15 | 20,28 | 0,38 | 0,05 | ||
| 2 | 20,20 | 19,80 | 20,25 | 20,38 | 20,46 | 0,58 | 0,66 | ||
| 3 | 20,30 | 19,70 | 20,35 | 20,48 | 20,56 | 0,78 | 0,86 | ||
| 4 | 20,45 | 19,55 | 20,50 | 20,63 | 20,71 | 1,08 | 1,16 | ||
| 5 | 21,00 | 21,13 | – | 1,58 | – | 0,55 | |||
| 25 | 1 | 25,10 | 24,90 | 25,15 | 25,28 | 0,38 | 0,05 | ||
| 2 | 25,20 | 24,80 | 25,25 | 25,38 | 25,46 | 0,58 | 0,66 | ||
| 3 | 25,30 | 24,70 | 25,35 | 25,48 | 25,56 | 0,78 | 0,86 | ||
| 4 | 25,45 | 24,55 | 25,50 | 25,63 | 25,71 | 1,08 | 1,16 | ||
| 5 | 26,00 | 26,13 | – | 1,58 | – | 0,55 | |||
| 38 | 1 | 38,15 | 37,85 | 38,20 | 38,36 | 0,51 | 0,05 | ||
| 2 | 38,30 | 37,70 | 38,35 | 38,51 | 38,60 | 0,81 | 0,90 | ||
| 3 | 38,40 | 37,60 | 38,45 | 38,61 | 38,70 | 1,01 | 1,10 | ||
| 4 | 38,46 | 37,54 | 38,60 | 38,76 | 38,85 | 1,22 | 1,31 | 0,14 | |
| 5 | 39,20 | 39,36 | – | 1,82 | – | 0,74 | |||
| 57 | 1 | 57,25 | 56,75 | 57,35 | 57,54 | 0,79 | 0,10 | ||
| 2 | 57,46 | 56,54 | 57,55 | 57,74 | 57,85 | 1,20 | 1,31 | 0,09 | |
| 3 | 57,57 | 56,43 | 57,65 | 57,84 | 57,95 | 1,41 | 1,52 | 0,08 | |
| 4 | 57,68 | 56,32 | 57,80 | 57,99 | 58,10 | 1,67 | 1,78 | 0,12 | |
| 5 | 58,60 | 58,79 | – | 2,47 | – | 0,92 |
| Класс точности соединения | Предельное отклонение толщины, % |
|---|---|
| 1 | ±8 |
| 2 | +12,5 / -10 |
| 3 | ±12,5 |
| 4 | ±15 |
| 5 |
| Номинальный наружный диаметр трубы de, мм | Класс точности соединения | Шаг размещения отверстий t, мм | Диаметр трубного отверстия dp, мм | Номинальный размер перемычки m, мм | M min при H до 20 | M min при H от 21 до 40 | M min при H от 41 до 80 | M min при H от 81 до 120 | M min при H от 121 до 160 | M min при H от 161 до 200 | M min при H от 201 до 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 1 | 21 | 16,15 | 4,85 | 4,1 | 4,0 | 3,8 | 3,6 | 3,4 | 3,2 | 2,7 |
| 2 | 16,25 | 4,75 | 4,0 | 3,9 | 3,6 | 3,4 | 3,2 | 3,0 | 2,5 | ||
| 3 | 16,35 | 4,65 | 3,9 | 3,8 | 3,5 | 3,3 | 3,1 | 2,9 | 2,4 | ||
| 4 | 16,50 | 4,50 | 3,7 | 3,6 | 3,4 | 3,2 | 3,0 | 2,8 | 2,3 | ||
| 5 | 17,00 | 4,00 | 3,2 | 3,1 | 2,9 | 2,7 | 2,5 | 2,3 | 1,8 | ||
| 20 | 1 | 26 | 20,15 | 5,85 | 5,1 | 5,0 | 4,9 | 4,7 | 4,6 | 4,4 | 4,0 |
| 2 | 20,25 | 5,75 | 5,0 | 4,9 | 4,7 | 4,5 | 4,4 | 4,2 | 3,8 | ||
| 3 | 20,35 | 5,65 | 4,8 | 4,8 | 4,6 | 4,4 | 4,3 | 4,1 | 3,7 | ||
| 4 | 20,50 | 5,50 | 4,7 | 4,6 | 4,5 | 4,3 | 4,1 | 4,0 | 3,6 | ||
| 5 | 21,00 | 5,00 | 4,2 | 4,1 | 3,9 | 3,7 | 3,5 | 3,3 | 3,0 | ||
| 25 | 1 | 32 | 25,15 | 6,85 | 6,1 | 6,0 | 5,9 | 5,8 | 5,7 | 5,6 | 5,2 |
| 2 | 25,25 | 6,75 | 6,0 | 5,9 | 5,8 | 5,6 | 5,5 | 5,4 | 5,0 | ||
| 3 | 25,35 | 6,65 | 5,8 | 5,8 | 5,7 | 5,5 | 5,4 | 5,3 | 4,9 | ||
| 4 | 25,50 | 6,50 | 5,7 | 5,6 | 5,5 | 5,4 | 5,3 | 5,1 | 4,8 | ||
| 5 | 26,00 | 6,00 | 5,2 | 5,1 | 5,0 | 4,9 | 4,8 | 4,7 | 4,3 | ||
| 38 | 1 | 48 | 38,20 | 9,80 | 9,1 | 9,0 | 9,0 | 8,9 | 8,8 | 8,7 | 8,5 |
| 2 | 38,35 | 9,65 | 8,8 | 8,8 | 8,7 | 8,6 | 8,5 | 8,5 | 8,2 | ||
| 3 | 38,45 | 9,55 | 8,7 | 8,7 | 8,6 | 8,5 | 8,4 | 8,4 | 8,1 | ||
| 4 | 38,60 | 9,40 | 8,6 | 8,5 | 8,5 | 8,4 | 8,3 | 8,2 | 8,0 | ||
| 5 | 39,20 | 8,80 | 8,0 | 7,9 | 7,9 | 7,8 | 7,8 | 7,7 | 7,5 | ||
| 57 | 1 | 70 | 57,35 | 12,65 | 11,9 | 11,9 | 11,8 | 11,8 | 11,7 | 11,7 | 11,5 |
| 2 | 57,55 | 12,45 | 11,6 | 11,6 | 11,5 | 11,5 | 11,4 | 11,4 | 11,2 | ||
| 3 | 57,65 | 12,35 | 11,5 | 11,5 | 11,4 | 11,4 | 11,3 | 11,3 | 11,1 | ||
| 4 | 57,80 | 12,20 | 11,4 | 11,3 | 11,3 | 11,2 | 11,2 | 11,1 | 11,0 | ||
| 5 | 58,60 | 11,40 | 10,6 | 10,5 | 10,5 | 10,4 | 10,4 | 10,3 | 10,2 |
| Наружный диаметр труб de, мм | P1 P4 P5 длина развальцовки l, мм | P1 P4 P5 толщина решетки H не менее, мм | P1 P2 P5 наименьшая толщина решетки H min, мм | P1 P2 P5 наименьшая длина развальцовки, мм | P3 длина развальцовки l, мм | P3 толщина решетки H не менее, мм |
|---|---|---|---|---|---|---|
| 16; 20 | 19 | 24 | 19 | 11 | 20 | 31 |
| 25; 38 | 26 | 31 | 20 | 15 | 24 | 35 |
| 57 | 42 | 47 | 23 | 36 | 47 |
Изготавливаем из углеродистой и низколегированной стали Ст3сп и 16ГС, с трубами из сталей 15Х5М, 12Х18Н10Т и 10Х17Н13М2Т и кожухом из двухслойной стали. Материальное исполнение подбираем по рабочей среде, её температуре и коррозионности.
| Шифр исполнения | Типы аппаратов | Элемент аппарата | Материал | Таблица | Лист |
|---|---|---|---|---|---|
| М1 | ТП, ХП, КП, ТУ | кожуха и крышки | Ст3сп по ГОСТ 380, ГОСТ 14637. Сталь марки 16ГС по ГОСТ 5520. Трубы - сталь марки 20 по ГОСТ 8731 гр. В или сталь Ст3сп по ГОСТ 380, ГОСТ 10706 гр. В | 10 | 28 |
| распределительной камеры и крышки | Ст3сп, Ст3пс(1) по ГОСТ 380, ГОСТ 14637. Сталь марки 16ГС(2) по ГОСТ 5520. Трубы - сталь марки 20 по ГОСТ 1050, ГОСТ 8731 гр. В или сталь марки Ст3сп по ГОСТ 380, ГОСТ 10706 гр. В | ||||
| теплообменных труб | Сталь марок 10 и 20 по ГОСТ 1050, ГОСТ 550 гр. А, ГОСТ 8733(3) гр. В и трубы электросварные по технической документации, утвержденной в установленном порядке(4) | ||||
| трубной решетки | Сталь марки 16ГС по ГОСТ 5520 и ГОСТ 19281, ГОСТ 8479 гр. IV-КП.245 | ||||
| перегородки | Ст3сп по ГОСТ 380, ГОСТ 14637 | ||||
| прокладок кожуха | Картон асбестовый по ГОСТ 2850 в оболочке из алюминия марки АДОМ или АД1.М по ГОСТ 13726. Сталь марки 08кп по ГОСТ 1050, ГОСТ 1577, ГОСТ 9045 ВГ. гр. III или сталь марки 10895 по ГОСТ 11036, ТУ 14-1-1189. Паронит по ГОСТ 481 | ||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | Алюминий марки АД по ГОСТ 21631. Латунь Л63 по ГОСТ 2208. Сталь 08кп по ГОСТ 1577, ГОСТ 9045 ВГ. гр. III | ||||
| М3 | ТП, ХП, КП | кожуха и крышки | См. исполнение М1 | ||
| распределительной камеры и крышки | |||||
| теплообменных труб | Латунь марки ЛАМш 77-2-0,05 ГОСТ 15527, ГОСТ 21646 | ||||
| трубной решетки | Сталь марки 16ГС по ГОСТ 5520 и ГОСТ 19281, ГОСТ 8479 гр. IV-КП.245 с наплавкой латунью марки ЛО 62-1 или Л63 по ГОСТ 15527, ГОСТ 931 | ||||
| перегородки | См. исполнение М1 | ||||
| прокладок кожуха | Паронит по ГОСТ 481. Картон асбестовый по ГОСТ 2850 в оболочке из алюминия марки АДОМ или АД1.М по ГОСТ 13726 или в оболочке из латуни марки НМЛ63, ГОСТ 2208 | ||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | Латунь Л63 по ГОСТ 2208 | ||||
| М4 | ТП, ТУ | кожуха и крышки | См. исполнение М1 | 29 | |
| распределительной камеры и крышки | Двухслойная сталь марки 16ГС + 08Х13 или Ст3сп + 08Х13 по ГОСТ 10885 | ||||
| теплообменных труб | Сталь марки 15Х5М или Х8 по ГОСТ 550 гр. А | ||||
| трубной решетки | Сталь марки 15Х5М по ГОСТ 20072, ГОСТ 7350(5) гр. М2б и ГОСТ 8479 гр. IV-КП.395 | ||||
| перегородки | не указан | ||||
| прокладок кожуха | |||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | |||||
| М12 | ХП, КП | кожуха и крышки | См. исполнение М1 | ||
| распределительной камеры и крышки | |||||
| теплообменных труб | Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 9941. Сталь марки 12Х18Н10Т(3) по ГОСТ 5632, ГОСТ 9941 | ||||
| трубной решетки | Сталь марки 16ГС по ГОСТ 5520, ГОСТ 8479 | ||||
| перегородки | не указан | ||||
| прокладок кожуха | |||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | |||||
| М13 | ТП, ХП, КП, ТУ | кожуха и крышки | См. исполнение М1 | ||
| распределительной камеры и крышки | |||||
| теплообменных труб | Сталь марок 12Х18Н10Т, 08Х18Н10Т по ГОСТ 5632, ГОСТ 9941 | ||||
| трубной решетки | Сталь марок 12Х18Н10Т, 08Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке | ||||
| перегородки | не указан | ||||
| прокладок кожуха | |||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | |||||
| Б1(6) | ТП | кожуха и крышки | Двухслойная сталь марки 16ГС + 08Х13 или Ст3сп + 08Х13 по ГОСТ 10885 | 30 | |
| распределительной камеры и крышки | |||||
| теплообменных труб | Сталь марки 08Х13 по ГОСТ 5632, ГОСТ 9941 | ||||
| трубной решетки | Сталь марки 12Х13 или 20Х13 по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV | ||||
| перегородки | Сталь марки 08Х13 по ГОСТ 5632, ГОСТ 7350 гр. М2б | ||||
| прокладок кожуха | не указан | ||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | |||||
| Б2 | ТП, ТУ; ХП, КП | кожуха и крышки | Двухслойная сталь марки 16ГС + 12Х18Н10Т или Ст3сп + 12Х18Н10Т по ГОСТ 10885 | ||
| распределительной камеры и крышки | Двухслойная сталь марки 16ГС + 12Х18Н10Т или Ст3сп + 12Х18Н10Т по ГОСТ 10885 (ТП, ТУ); Ст3пс по ГОСТ 380, ГОСТ 14637 (ХП, КП) | ||||
| теплообменных труб | Сталь марок 12Х18Н10Т, 08Х18Н10Т по ГОСТ 5632, ГОСТ 9941. Трубы электросварные из стали марок 08Х18Н10Т, 12Х18Н10Т - по технической документации, утвержденной в установленном порядке | ||||
| трубной решетки | Сталь марок 12Х18Н10Т, 08Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке | ||||
| перегородки | Сталь марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр. М2б | ||||
| прокладок кожуха | не указан | ||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | |||||
| Б3 | кожуха и крышки | Двухслойная сталь марки 16ГС + 10Х17Н13М2Т или Ст3сп + 10Х17Н13М2Т по ГОСТ 10885 | 31 | ||
| распределительной камеры и крышки | Двухслойная сталь марки 16ГС + 10Х17Н13М2Т или Ст3сп + 10Х17Н13М2Т по ГОСТ 10885 (ТП, ТУ); см. исполнение Б2 (ХП, КП) | ||||
| теплообменных труб | Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 9941 | ||||
| трубной решетки | Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр. М2б, ГОСТ 25054 гр. IV | ||||
| перегородки | Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр. М2б | ||||
| прокладок кожуха | не указан | ||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки | |||||
| Б7 | ТУ | кожуха и крышки | Двухслойная сталь марки 16ГС + 08Х13 или Ст3сп + 08Х13 по ГОСТ 10885 | ||
| распределительной камеры и крышки | |||||
| теплообменных труб | Сталь марки 15Х5М или Х8 по ГОСТ 550 гр. А | ||||
| трубной решетки | Сталь марки 15Х5М по ГОСТ 20072, ГОСТ 7350(5) гр. М2б и ГОСТ 8479 гр. IV-КП.395 | ||||
| перегородки | Сталь марки 15Х5М по ГОСТ 5632, ГОСТ 7350 гр. М2б | ||||
| прокладок кожуха | не указан | ||||
| прокладок распределительной камеры | |||||
| прокладок плавающей головки |
| Документ | Название |
|---|---|
| ГОСТ 31842-2012 | Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования |
| ГОСТ Р 55601-2013 | Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решётках. Общие технические требования |
| ТУ 3612-001-85873787-2020 | Аппараты теплообменные. Технические условия |
| ТУ 3612-023-00220302-01 | Аппараты теплообменные кожухотрубчатые с плавающей головкой, кожухотрубчатые с U-образными трубами и трубные пучки к ним. Технические условия |
Оборудование декларировано и сертифицировано по ТР ТС 032 и ТР ТС 010; системы менеджмента — ISO 9001 (качество), ISO 45001 (охрана труда), ИнтерГазСерт; собственная аттестованная лаборатория неразрушающего контроля, технологии сварки аттестованы НАКС. Все документы
Диаметр кожуха, давление в кожухе и трубах, длину и диаметр труб, материальное и климатическое исполнение подбираем под ваш процесс. Трубы — гладкие или диафрагмированные, по заказу устанавливаем детали для крепления теплоизоляции.

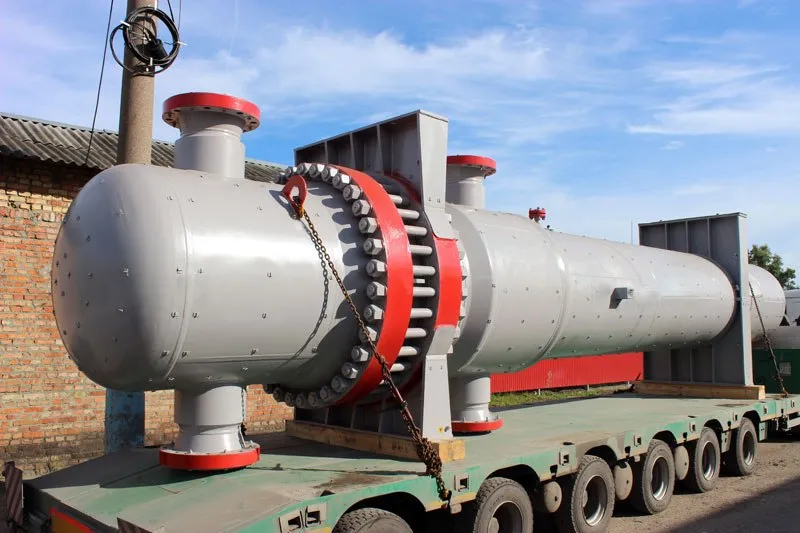

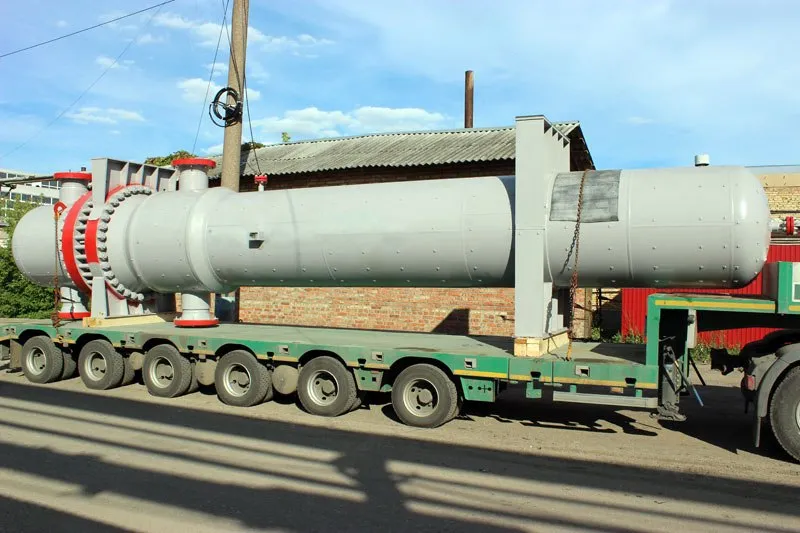

Аппарат состоит из кожуха, распределительной камеры, трубной решётки с пучком U-образных теплообменных труб, перегородок, подвижной и неподвижной опор. Схема показывает тип аппарата, конкретную конструкцию определяет проект под ваши условия.
Позиции — по черт. 5 ТУ 3612-023-00220302-01 (ТУ). Чертёж ТУ не определяет конструкцию, схема условная: теплообменник, U-образные трубы. Штуцера показаны условно: их число и место задаются проектом.
3.1.4 Сосуды, транспортируемые в собранном виде, а также транспортируемые части должны иметь строповые устройства (захватные приспособления) для проведения погрузочно-разгрузочных работ, подъема, перемещения и установки сосудов в проектное положение. Допускается использовать технологические штуцера, горловины, уступы, бурты и другие конструктивные элементы сосудов при подтверждении расчетом на прочность. Конструкция, места расположения строповых устройств и конструктивных элементов для строповки, их количество, схема строповки сосудов и их транспортируемых частей должны быть указаны в технической документации.
3.2.1 В сосудах применяют днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные, плоские, присоединяемые на болтах.
3.3.1 Сосуды должны быть снабжены люками или смотровыми лючками, обеспечивающими осмотр, очистку, безопасность работ по защите от коррозии, монтаж и демонтаж разборных внутренних устройств, ремонт и контроль сосудов. Количество люков и лючков определяет разработчик сосуда. Люки и лючки необходимо располагать в доступных для пользования местах.
3.3.2 Сосуды с внутренним диаметром более 800 мм должны иметь люки. Внутренний диаметр люка круглой формы у сосудов, устанавливаемых на открытом воздухе, должен быть не менее 450 мм, а у сосудов, располагаемых в помещении, - не менее 400 мм. Размер люков овальной формы по наименьшей и наибольшей осям должен быть не менее 325×400 мм. Внутренний диаметр люка у сосудов, не имеющих корпусных фланцевых разъемов и подлежащих внутренней антикоррозионной защите неметаллическими материалами, должен быть не менее 800 мм. Допускается проектировать сосуды без люков:
- сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, не вызывающими коррозии и накипи, независимо от их диаметра, при этом следует предусмотреть необходимое количество смотровых лючков;
- сосуды с приварными рубашками и кожухотрубчатые теплообменные аппараты независимо от их диаметра;
- сосуды, имеющие съемные днища или крышки, а также обеспечивающие возможность проведения внутреннего осмотра без демонтажа трубопровода горловины или штуцера.
3.3.3 Сосуды с внутренним диаметром не более 800 мм должны иметь круглый или овальный лючок. Размер лючка по наименьшей оси должен быть не менее 80 мм.
3.3.4 Каждый сосуд должен иметь бобышки или штуцера для наполнения водой и слива, удаления воздуха при гидравлическом испытании. Для этой цели допускается использовать технологические бобышки и штуцера. Штуцера и бобышки на вертикальных сосудах должны быть расположены с учетом возможности проведения гидравлического испытания как в вертикальном, так и в горизонтальном положениях.
3.3.5 Для крышек люков массой более 20 кг должны быть предусмотрены приспособления для облегчения их открывания и закрывания.
3.3.6 Шарнирно-откидные или вставные болты, закладываемые в прорези, хомуты и другие зажимные приспособления люков, крышек и фланцев, должны быть предохранены от сдвига или ослабления.
3.4.1 Расположение отверстий в эллиптических и полусферических днищах не регламентируется. Расположение отверстий на торосферических днищах допускается в пределах центрального сферического сегмента. При этом расстояние от наружной кромки отверстия до центра днища, измеряемое по хорде, должно быть не более 0,4 наружного диаметра днища.
3.4.2 Отверстия для люков, лючков и штуцеров в сосудах 1, 2, 3, 4-й групп должны быть расположены, как правило, вне сварных швов. Допускается расположение отверстий на продольных и кольцевых швах цилиндрических и конических обечаек, выпуклых днищ без ограничения диаметра отверстий при условии 100%-ной проверки сварных швов радиографическим или ультразвуковым методом, если нет других указаний в технической документации.
3.5.1 Цилиндрические и конические опоры из углеродистых и низколегированных сталей допускается применять для сосудов из коррозионно-стойкой стали при условии, что приварку опоры к сосуду проводят с использованием промежуточной обечайки из коррозионно-стойкой стали. Приварку опор-стоек, опор-лап, цапф, монтажных штуцеров и других несущих устройств из углеродистой и низколегированной сталей к корпусу сосуда из коррозионно-стойкой стали следует выполнять с использованием подкладных пластин из материала того же класса, что и материал корпуса.
3.5.2 Для горизонтальных сосудов угол охвата седловой опоры, как правило, должен быть не менее 120°.
3.5.3 При наличии температурных расширений в продольном направлении в горизонтальных сосудах необходимо выполнять неподвижной лишь одну седловую опору, остальные опоры - подвижными. Указание об этом должно содержаться в технической документации.
3.5.4 Седловые опоры теплообменных аппаратов с извлекаемыми трубными пучками должны выдерживать продольную силу, эквивалентную 1,5 массы трубного пучка теплообменника.
5.5.1 Патрубки штуцеров и люков допускается изготовлять вальцованными из листового проката, труб и поковок. Патрубки штуцеров и люков допускается изготовлять из сортового проката с наружным диаметром не более 160 мм, толщиной не более 40 мм, длиной до 200 мм включительно. Заготовки для штуцеров и люков должны быть в термически обработанном состоянии и должны подвергаться радиографическому или ультразвуковому контролю по всему объему. Необходимость термической обработки заготовок, изготовленных из листового проката вальцовкой и сваркой, определяется согласно 5.11.1.
5.5.2 Патрубки штуцеров и люков сосудов из двухслойных сталей могут быть изготовлены:
- из двухслойной стали той же марки или того же класса;
- с коррозионно-стойкой наплавкой внутренней поверхности патрубка;
- с применением облицовочных гильз.
Толщина наплавленного слоя после механической обработки должна быть не менее 3 мм и не менее 6 мм при наличии требований по межкристаллитной коррозии и указана в технической документации. Толщина облицовки должна быть не менее 3 мм. Для сред, не вызывающих коррозионное растрескивание, штуцера сосудов из двухслойной стали с основным слоем из углеродистой или марганцево-кремнистой стали и плакирующим слоем из хромистой коррозионно-стойкой стали или хромоникелевой аустенитной стали допускается изготовлять из хромоникелевой аустенитной стали при номинальном диаметре штуцера не более 100 мм, расчетной температуре не более 400°C. Использование штуцеров с номинальным диаметром не более 100 мм, расчетной температурой более 400°C допускается при условии подтверждения статической и малоцикловой прочности узлов врезки расчетом с учетом стесненности температурных деформаций в соответствии с ГОСТ 34233.1 (пункт 8.10) и ГОСТ 34233.6.
5.5.3 Торцы штуцеров сосудов и люков из двухслойной стали и швы приварки их к корпусу должны быть защищены от корродирующего действия среды наплавкой или накладкой. Толщина наплавленного слоя должна быть не менее указанной в 5.5.2. Толщина накладок должна быть не менее 3 мм.
5.5.4 При установке штуцеров и люков:
- позиционное отклонение (в радиусном измерении) осей штуцеров и люков на днищах допускается не более ±10 мм;
- отклонения диаметров отверстий под штуцера и люки должны быть в пределах зазоров, допустимых для сварных соединений по конструкторской документации;
- оси отверстий для болтов и шпилек фланцев не должны совпадать с главными осями сосудов и должны быть расположены симметрично относительно этих осей, при этом отклонение от симметричности допускается не более ±5°;
- отклонение по высоте (вылету) штуцеров допускается не более ±5 мм.
Соответствие ТР ТС 032/2013 подтверждаем декларацией для аппаратов категорий 1 и 2 и сертификатом для категорий 3 и 4.
| Категория | Среда | Вместимость, м³ | P·V, МПа·м³ | Давление, МПа |
|---|---|---|---|---|
| 1-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,0025 до 0,005 включительно | свыше 0,05 |
| 2-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,005 до 0,02 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 20 до 100 включительно |
| 3-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,02 до 0,1 включительно | свыше 0,05 |
| 4-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 |
| 4-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,1 | свыше 0,05 |
| 1-я | газы и пары, группа 2 | свыше 0,001 до 0,4 включительно | свыше 0,005 до 0,02 включительно | свыше 0,05 до 20 включительно |
| 2-я | газы и пары, группа 2 | свыше 0,001 до 2 включительно | свыше 0,02 до 0,1 включительно | свыше 0,05 до 100 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 до 300 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,001 до 0,75 включительно | свыше 0,1 до 0,3 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 2 | свыше 0,75 | свыше 0,1 | свыше 0,05 до 0,4 включительно |
| 4-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 300 |
| 4-я | газы и пары, группа 2 | свыше 0,001 | свыше 0,3 | свыше 0,4 |
| 1-я | жидкости, группа 1 | свыше 0,02 | свыше 0,02 | свыше 0,05 до 1 включительно |
| 2-я | жидкости, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 50 |
| 2-я | жидкости, группа 1 | свыше 0,001 | свыше 0,02 | свыше 1 до 50 включительно |
| 3-я | жидкости, группа 1 | свыше 0,001 | не нормируется | свыше 50 |
| 1-я | жидкости, группа 2 | свыше 0,0001 до 0,01 включительно | не нормируется | свыше 100 |
| 1-я | жидкости, группа 2 | свыше 0,02 | свыше 1 | свыше 1 до 50 включительно |
| 2-я | жидкости, группа 2 | свыше 0,01 | свыше 1 | свыше 50 |
| Что задано | Значение | Пункт |
|---|---|---|
| избыточное давление рабочей среды | более 0,07 МПа (пар, газ в газообразном, сжиженном состоянии) | п.2 |
| температура воды | более 115 °С (вода) | п.2 б |
| температура иных жидкостей | превышает температуру кипения при избыточном давлении 0,07 МПа °С (иные жидкости) | п.2 в |
| объём парового и водяного пространства котла | 0,001 и менее м3 (и произведение рабочего давления на объём не более 0,002 МПа·м3) | п.5 в |
| вместимость электрокотла | не более 0,025 м3 | п.5 г |
| вместимость сосуда для научно-экспериментальных целей | не более 0,025 м3 (независимо от давления) | п.5 е |
| вместимость сосуда | не более 0,025 м3 (И произведение рабочего давления на вместимость не более 0,02 МПа·м3) | п.5 ж |
| внутренний диаметр труб, из которых состоит сосуд без коллекторов | не более 150 мм | п.5 п |
| наружный диаметр трубопровода пара и горячей воды категорий IIэ, IIIэ, IVэ | менее 76 мм | п.5 т |
| наружный диаметр трубопровода пара и горячей воды категории Iэ | менее 51 мм | п.5 у |
| сосуды и трубопроводы под вакуумом | — | п.5 и |
| внутренний диаметр труб, соединяющих корпуса, при котором группа сосудов считается ОДНИМ сосудом | более 100 мм (из общего объёма исключают объём футеровки, труб и внутренних устройств) | п.5, абзац после подпункта е |
| Вместимость, м³ | Давление, МПа | P·V | Категория ТР ТС 032 | ФНП № 536 | Регулируется |
|---|---|---|---|---|---|
| 0.002 | 0.06 | 0.00012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.07 | 0.00014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.08 | 0.00016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.1 | 0.0002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.5 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 2 | 0.004 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 16 | 0.032 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 0.06 | 0.0003 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.07 | 0.00035 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.08 | 0.0004 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.1 | 0.0005 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.5 | 0.0025 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 1 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 2 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 16 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 0.06 | 0.0006 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.07 | 0.0007 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.08 | 0.0008 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.1 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.5 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 1 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 2 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 16 | 0.16 | 4-я | в области действия ФНП 536 | оба |
| 0.02 | 0.06 | 0.0012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.07 | 0.0014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.08 | 0.0016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 1 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 2 | 0.04 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 5 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 16 | 0.32 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 0.06 | 0.0015 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.07 | 0.00175 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.08 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.025 | 0.1 | 0.0025 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 0.5 | 0.0125 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 1 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 2 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 5 | 0.125 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 16 | 0.4 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 0.06 | 0.003 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.07 | 0.0035 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.08 | 0.004 | 1-я | в области действия ФНП 536 | оба |
| 0.05 | 0.1 | 0.005 | 2-я | в области действия ФНП 536 | оба |
| 0.05 | 0.5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 1 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 2 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 5 | 0.25 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 16 | 0.8 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 0.06 | 0.006 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.07 | 0.007 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.08 | 0.008 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.1 | 0.01 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 2 | 0.2 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 16 | 1.6 | 4-я | в области действия ФНП 536 | оба |
| 1 | 0.06 | 0.06 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.07 | 0.07 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.08 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 1 | 1 | 4-я | в области действия ФНП 536 | оба |
| 1 | 2 | 2 | 4-я | в области действия ФНП 536 | оба |
| 1 | 5 | 5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 16 | 16 | 4-я | в области действия ФНП 536 | оба |
Пришлите опросный лист — давление, температура, рабочая среда и место установки — и мы подберём аппарат. Если аппарат должен отличаться от базового, приложите к опросному листу его схему.
| Таблица | Тип аппарата | Этап | Содержание этапа | Страница |
|---|---|---|---|---|
| 14 | У | 1 | Испытание распределительной камеры в сборе с трубным пучком (без корпуса) и испытательным кольцом пробным давлением трубного пространства | 24-25 |
| П | Испытание корпуса (без распределительной камеры, крышки плавающей головки и крышки корпуса) в сборе с двумя испытательными кольцами пробным давлением межтрубного пространства | |||
| У | 2 | Испытание корпуса в сборе с трубным пучком (без распределительной камеры) и испытательным кольцом пробным давлением межтрубного пространства | ||
| П | Испытание распределительной камеры в сборе с трубным пучком, узлом плавающей головки (без корпуса и крышки корпуса) и испытательным кольцом пробным давлением трубного пространства | |||
| У | 3 | Испытание фланцевых соединений на герметичность (аппарат в сборе) пробным давлением трубного и межтрубного пространств одновременно | ||
| П | ||||
| 16 | ИУ | 1 | Испытание распределительной камеры в сборе с трубным пучком (без корпуса) и испытательным кольцом пробным давлением трубного пространства | 25-26 |
| ИП | Испытание корпуса (без распределительной камеры, крышки плавающей головки) в сборе с испытательным кольцом пробным давлением межтрубного пространства | |||
| ИУ | 2 | Испытание корпуса в сборе с трубным пучком (без распределительной камеры) и испытательным кольцом пробным давлением межтрубного пространства | ||
| ИП | Испытание распределительной камеры в сборе с трубным пучком, узлом плавающей головки (без корпуса) и испытательным кольцом пробным давлением трубного пространства | |||
| ИУ | 3 | Испытание фланцевых соединений на герметичность (аппарат в сборе) пробным давлением трубного и межтрубного пространств одновременно | ||
| ИП | ||||
| 15 | Н и К | 1 | Испытание межтрубного пространства (без распределительной камеры и крышки корпуса) пробным давлением межтрубного пространства | 25 |
| 2 | Испытание трубного пространства (аппарат в сборе) пробным давлением трубного пространства | |||
| 17 | ПК | 1 | Трубный пучок в сборе с корпусом с двумя испытательными кольцами без распределительной камеры, крышки корпуса, крышки плавающей головки пробным давлением, равным максимально допустимому перепаду давления между межтрубным и трубным пространствами | 26 |
| 2 | Трубный пучок в сборе с распределительной камерой, плавающей головкой и корпусом без крышки корпуса пробным давлением, равным максимально допустимому перепаду давления между межтрубным и трубным пространствами | |||
| 3 | Аппарат в сборе при одновременной подаче пробного давления в трубное и межтрубное пространства соответственно при соблюдении указанного в технической документации максимально допустимого перепада давления между трубным и межтрубным пространствами |
Изготавливаем кожухотрубные теплообменники с U-образными трубами — горизонтальные и вертикальные. Трубы закреплены в трубной решётке, U-образная форма позволяет им свободно удлиняться при нагреве, а пучок вынимается для чистки межтрубного пространства.
ТУ в обозначении теплообменника — теплообменник с U-образными трубами (не путать с ТУ — техническими условиями).
Аппарат состоит из кожуха, распределительной камеры, трубной решётки с пучком U-образных теплообменных труб, перегородок, подвижной и неподвижной опор. Схема показывает тип аппарата, конкретную конструкцию определяет проект под ваши условия.
Изготавливаем из углеродистой и низколегированной стали Ст3сп и 16ГС, с трубами из сталей 15Х5М, 12Х18Н10Т и 10Х17Н13М2Т и кожухом из двухслойной стали. Материальное исполнение подбираем по рабочей среде, её температуре и коррозионности.
Диаметр кожуха, давление в кожухе и трубах, длину и диаметр труб, материальное и климатическое исполнение подбираем под ваш процесс. Трубы — гладкие или диафрагмированные, по заказу устанавливаем детали для крепления теплоизоляции.
Соответствие ТР ТС 032/2013 подтверждаем декларацией для аппаратов категорий 1 и 2 и сертификатом для категорий 3 и 4.
Да. Среди наших проектов этого типа северное исполнение ХЛ1/УХЛ1 по ГОСТ 15150-69 — в 2 проектах, температура стенки до −60 °C. Сталь подбираем по температуре: 09Г2С категории 7 — до −50 °C, категорий 15 и 17 — до −70 °C (ГОСТ 34347-2017, табл. А.1).
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.

Заполните форму ниже, ваше письмо будет отправлено в отдел продаж. Мы свяжемся с вами в ближайшее время.
Заявка отправлена
Мы свяжемся с вами в ближайшее время.
Выберите тип оборудования — бланк скачается. Заполните его и пришлите нам.
Заполните форму ниже. Мы свяжемся с вами в ближайшее время.
Вопрос отправлен
Мы свяжемся с вами в ближайшее время.
