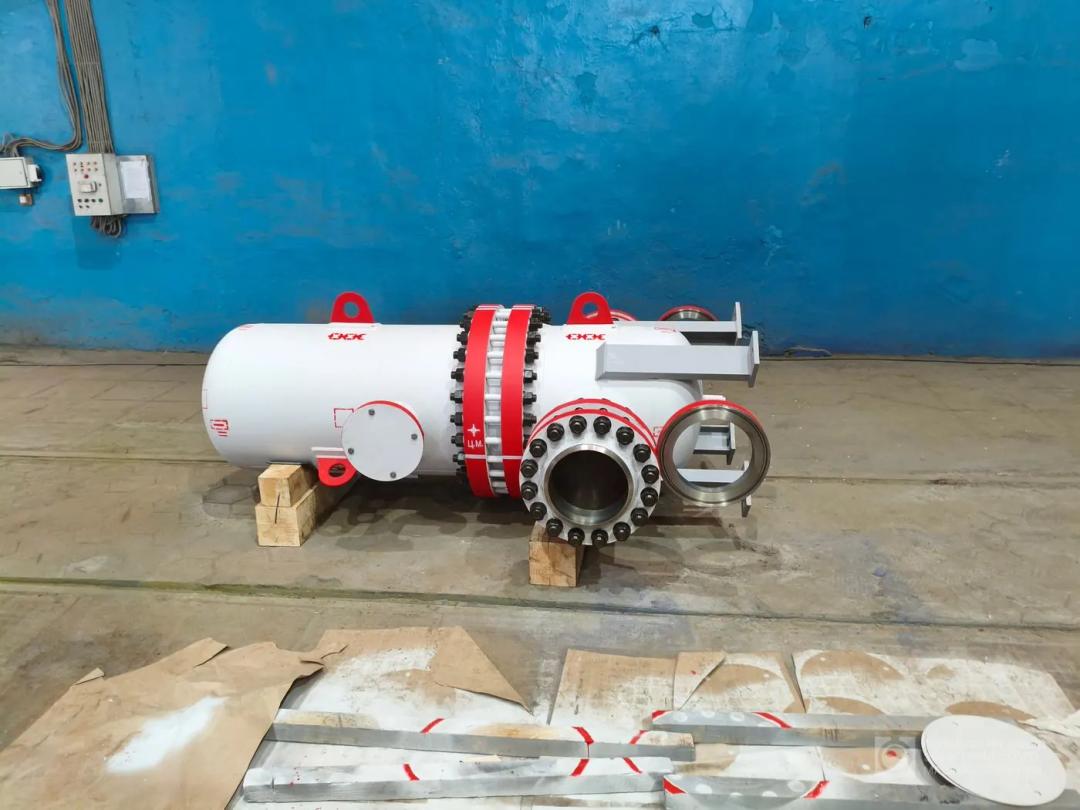

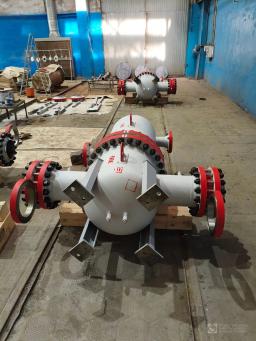

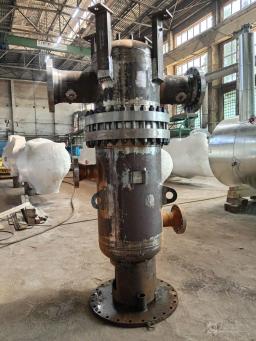

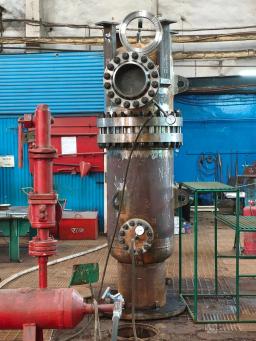

Теплообменный аппарат 700ТУ-6,3-М13/25Г-0,9-Т-2
Особенности
Северное исполнение
Климатическое исполнение ХЛ1.
Инспекционная приёмка
Теплообменный аппарат 700ТУ-6,3-М13/25Г-0,9-Т-2 вместимостью 0,52 м³, на рабочее давление до 5,4 МПа. Горизонтальное исполнение, основной материал — сталь 09Г2С, 12Х18Н10Т. В заказе: приёмка инспекцией заказчика. Заказ 2025 года.
| Назначение аппарата | Проведение технологического процесса |
|---|---|
| Рабочие пространства | трубное / межтрубное |
| Группа аппарата по ГОСТ 34347-2017 | трубное 1; межтрубное 1 |
| Группа рабочей среды по ТР ТС 032/2013 | трубное 1; межтрубное 1 |
| Категория аппарата по ТР ТС 032/2013 | трубное 4; межтрубное 2 |
| Объем внутренний, м³ | трубное 0,52; межтрубное 0,37 |
| Давление рабочее, МПа (кгс/см²) | трубное от 2,97 (29,7) до 5,4 (54,0); межтрубное 0,6 (6,0) |
| Давление расчетное, МПа (кгс/см²) | трубное 6,3 (63,0); межтрубное 6,3 (63,0) |
| Давление пробное гидравлическое, МПа (кгс/см²) | трубное 8,4 (84,0); межтрубное 8,4 (84,0) |
| Рабочая температура среды, вход, °C | трубное 2; межтрубное 90 |
| Рабочая температура среды, выход, °C | трубное 20; межтрубное 70 |
| Расчетная температура стенки, °C | 110 / 110 |
| Минимально допустимая температура стенки под давлением, °C | 1 |
| Рабочая среда | трубное — природный газ; межтрубное — этиленгликоль (или пропиленгликоль) 40% |
| Физическое состояние среды | газ / жидкость |
| Класс опасности по ГОСТ 12.1.007-76 | 4 / 3 |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | IIA-T1 / нет |
| Пожароопасность по ГОСТ 12.1.004-91 | да / нет |
| Коррозионность | да / да |
| Трубы теплообменные | ф25х2 12Х18Н10Т ГОСТ 9941-81 |
| Материал решетки трубной | сталь 12Х18Н10Т ГОСТ 5632-2014 |
| Материал корпуса, камеры распределительной, перегородок, опор | 09Г2С-15 ГОСТ 19281-2014 |
| Материал фланцев | 09Г2С ГОСТ 8479-70 КП245 Гр.IV |
| Материал патрубков | 09Г2С ГОСТ 32528-2013 группа В |
| Материал крепежных изделий | сталь 40Х ГОСТ 4543-2016 |
| Прокладки | арматурных фланцев — прокладки ОСТ 26.260.461-99; корпусных фланцев — СНП по ОСТ 26.260.454-99 |
| Тип соединения труб с трубной решеткой | обварка с развальцовкой |
| Поверхность теплообмена, м² | 31,6 |
| Число ходов | трубное 2; межтрубное 1 |
| Прибавка для компенсации коррозии (корпус), мм | 2,5 / 2,5 |
| Расчетный срок службы аппарата, лет | 50 |
| Назначенный срок службы аппарата, лет | 20 |
| Сейсмичность по MSK-64, баллов, не более | 5 |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Место установки | в помещении |
| Число циклов нагружения за весь срок службы | не более 8000 |
| Термообработка | трубное пространство нет; межтрубное нет |
| Тип аппарата | ТУ |
| Диаметр корпуса, мм | 700 (обечайка Ø700мм, S=20мм) |
| Исполнение | горизонтальный, с U-образным трубным пучком, на 2 опорах |
| Покрытие/окраска | наружная поверхность (за исключением уплотнительных поверхностей фланцев) – грунт-эмаль Армокот F100 ТУ 2312-009-23354769-2008, цвет светло-серый, 2 слоя, толщина – не менее 75 мкм, общая не менее 150 мкм, класс VI по ГОСТ 9.032-74; опоры аппарата – грунт-эмаль Армокот F100, цвет (RAL 7004), 2 слоя, общая не менее 150 мкм |
| Гарантийный срок | 24 месяца со дня ввода аппарата в эксплуатацию, но не более 36 месяцев со дня поставки (отгрузки) заводом-изготовителем |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход природного газа | 300 | 6,3 |
| Б | Выход природного газа | 300 | 6,3 |
| В | Вход теплоносителя | 150 | 10,0 |
| Г | Выход теплоносителя | 150 | 10,0 |
| Д | Слив конденсата | 15 (G1/2") | - |
| Е | Слив конденсата | 15 (G1/2") | - |
| И | Слив теплоносителя | 15 (G1/2") | - |
| К | Слив теплоносителя | 15 (G1/2") | - |
| Л | Для датчика температуры | 15 (М20х1,5) | - |
| М | Для датчика температуры | 15 (М20х1,5) | - |
| Н | Для датчика температуры | 15 (G1/2") | - |
| П | Для датчика температуры | 15 (G1/2") | - |
| Р | Воздушник | 15 (G1/2") | - |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 31610.20-1-2020
- ГОСТ 31842-2012
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3612-001-85873787-2020
- ФНП
