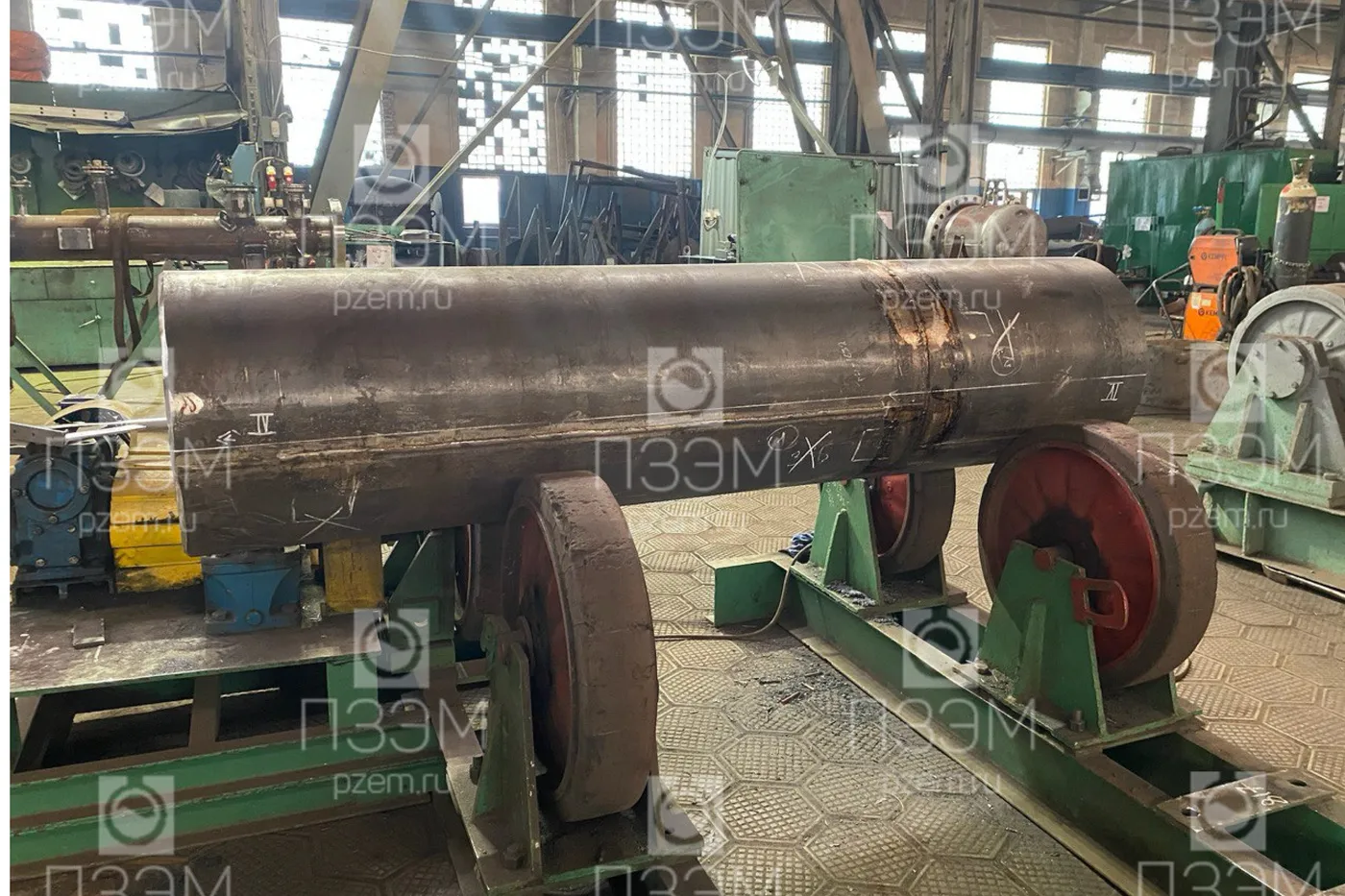

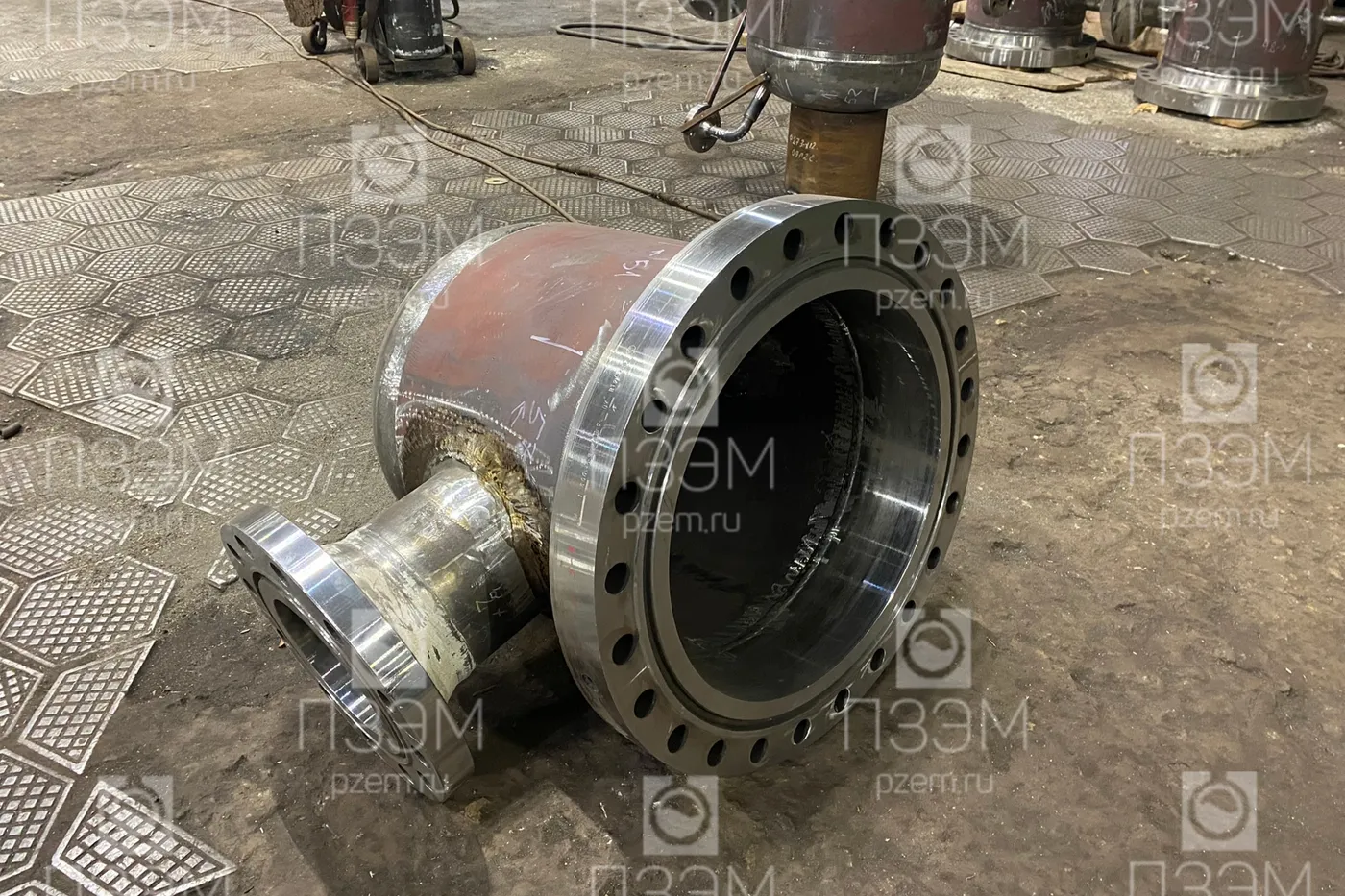

| Срок готовности к отгрузке (примечание приказа) | желаемый Заказчиком срок поставки 30.09.2024 г. |
|---|
| Назначение аппарата | подогрев газа |
|---|
| Рабочая среда, межтрубное пространство | водный раствор 60% пропиленгликоля |
|---|
| Рабочая среда, трубное пространство | газ |
|---|
| Группа аппарата по ГОСТ 34347-2017 (межтрубное / трубное) | 1 / 1 |
|---|
| Группа рабочей среды по ТР ТС 032/2013 (межтрубное / трубное) | 1 / 1 |
|---|
| Категория аппарата по ТР ТС 032/2013 (межтрубное / трубное) | 2 / 4 |
|---|
| Вместимость аппарата, м³ (межтрубное / трубное) | 0,56 / 0,42 |
|---|
| Поверхность теплообмена, м² | 73,6 |
|---|
| Давление рабочее на входе, МПа (кгс/см²) (изб.) (межтрубное / трубное) | 0,7 (7,0) / 5,7 (57) |
|---|
| Давление рабочее на выходе, МПа (кгс/см²) (изб.) (межтрубное / трубное) | 0,67 (6,7) / 5,6 (56) |
|---|
| Давление расчётное, МПа (кгс/см²) (изб.) (межтрубное / трубное) | 1,6 (16) / 6,3 (63) |
|---|
| Температура среды на входе, °C (межтрубное / трубное) | 100 / 15 |
|---|
| Температура среды на выходе, °C (межтрубное / трубное) | 77,66 / 60,34 |
|---|
| Расчетная температура стенки, °C (межтрубное / трубное) | 135 / 95 |
|---|
| Режим пропарки: давление, МПа (кгс/см²) | 0,6 (6,0) |
|---|
| Режим пропарки: температура, °C | 170 |
|---|
| Минимально допустимая температура стенки аппарата, находящегося под расчетным давлением, °C | 1 |
|---|
| Перепад давления газа на теплообменнике, кПа (межтрубное / трубное) | 30 / 9 |
|---|
| Запас по поверхности теплообмена, % | 20 с учетом КПД и возможных загрязнений и глушения трубок |
|---|
| Коррозионность среды | да |
|---|
| Основной материал: трубы теплообменные, трубная решетка | 12Х18Н10Т ГОСТ 5632-2014 |
|---|
| Основной материал: кожух, фланцы, опоры | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Сортамент теплообменных труб | ф14х1,5 |
|---|
| Число ходов (межтрубное / трубное) | 1 / 1 |
|---|
| Прибавка для компенсации коррозии, мм (межтрубное / трубное) | 3 / 1 |
|---|
| Расчетный срок службы аппарата, лет | 20 |
|---|
| Сейсмичность места установки аппарата, балл, не более | 6 |
|---|
| Место установки | в отапливаемом помещении |
|---|
| Климатическое исполнение по ГОСТ 15150 | ХЛ4 |
|---|
| Число циклов нагружения на весь срок службы, не более | 1000 |
|---|
| Теплоизоляция аппарата | Да |
|---|

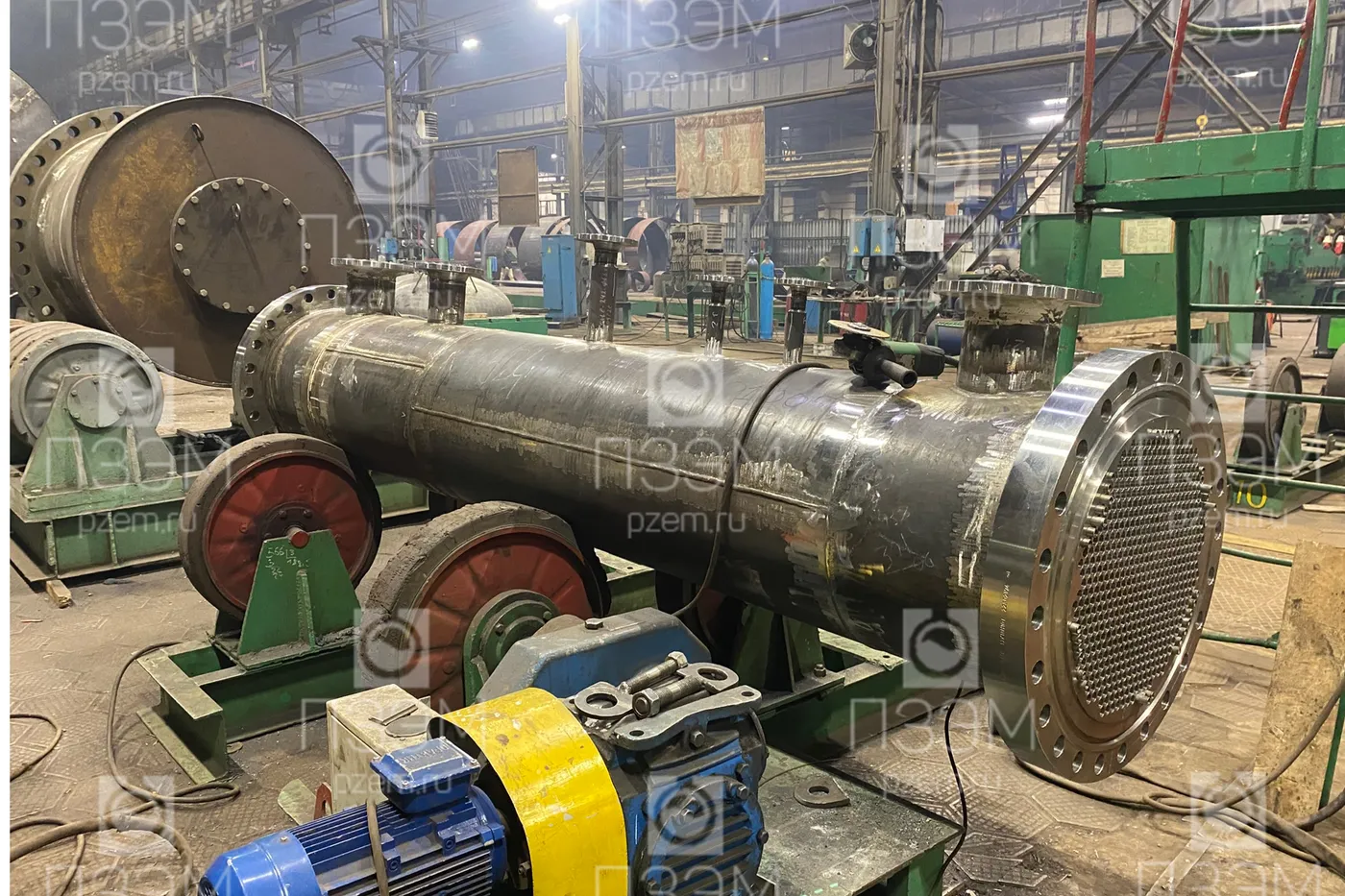

| Тип аппарата | ТНГ |
|---|
| Габаритные размеры: диаметр внутренний, мм | 500 |
|---|
| Габаритные размеры: длина, мм | 4400 |
|---|
| Габаритные размеры: ширина, мм | 840 |
|---|
| Габаритные размеры: высота, мм | 1427 |
|---|

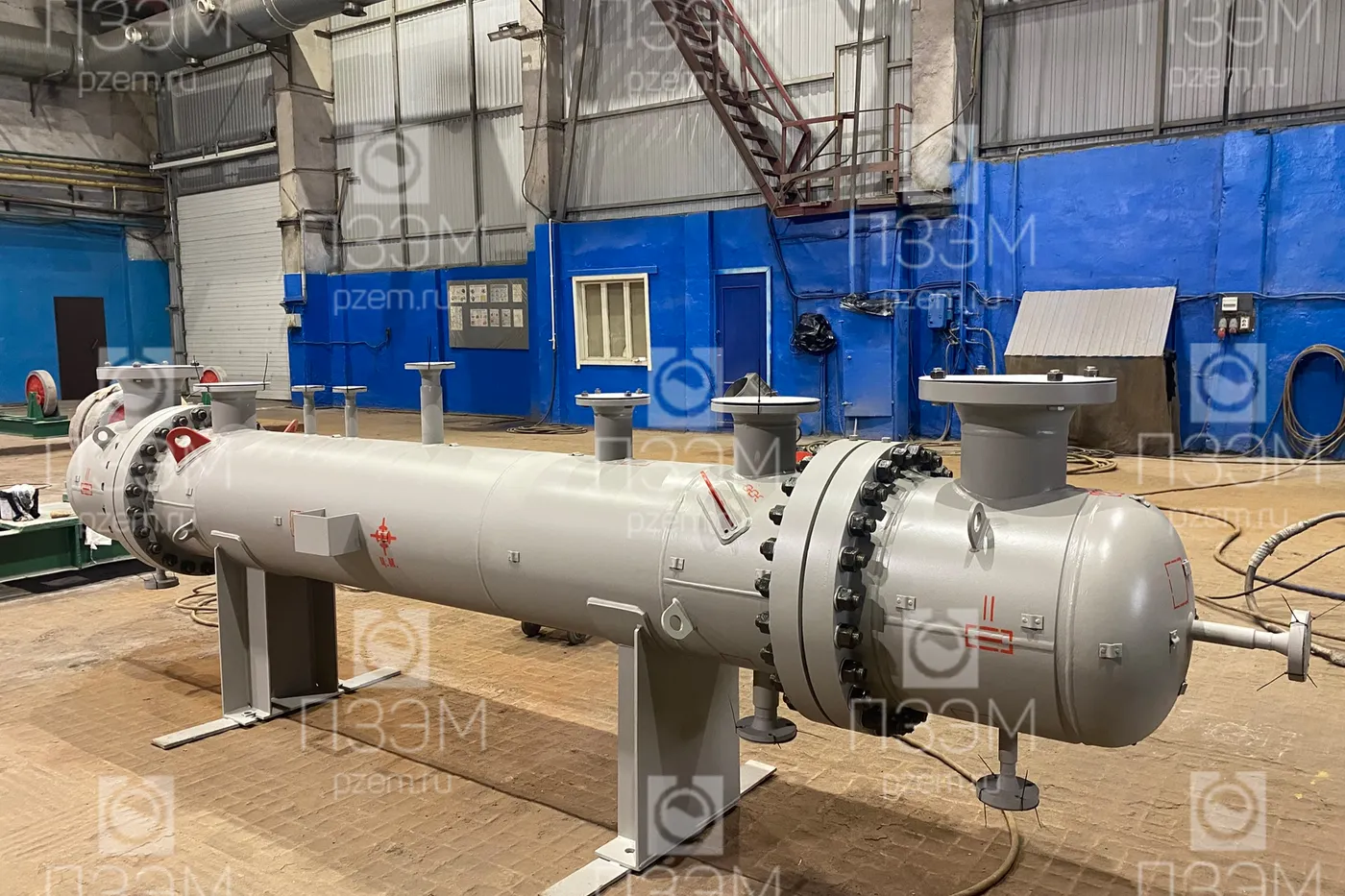

| Исполнение | горизонтальный, на двух опорах: опора неподвижная и опора подвижная |
|---|

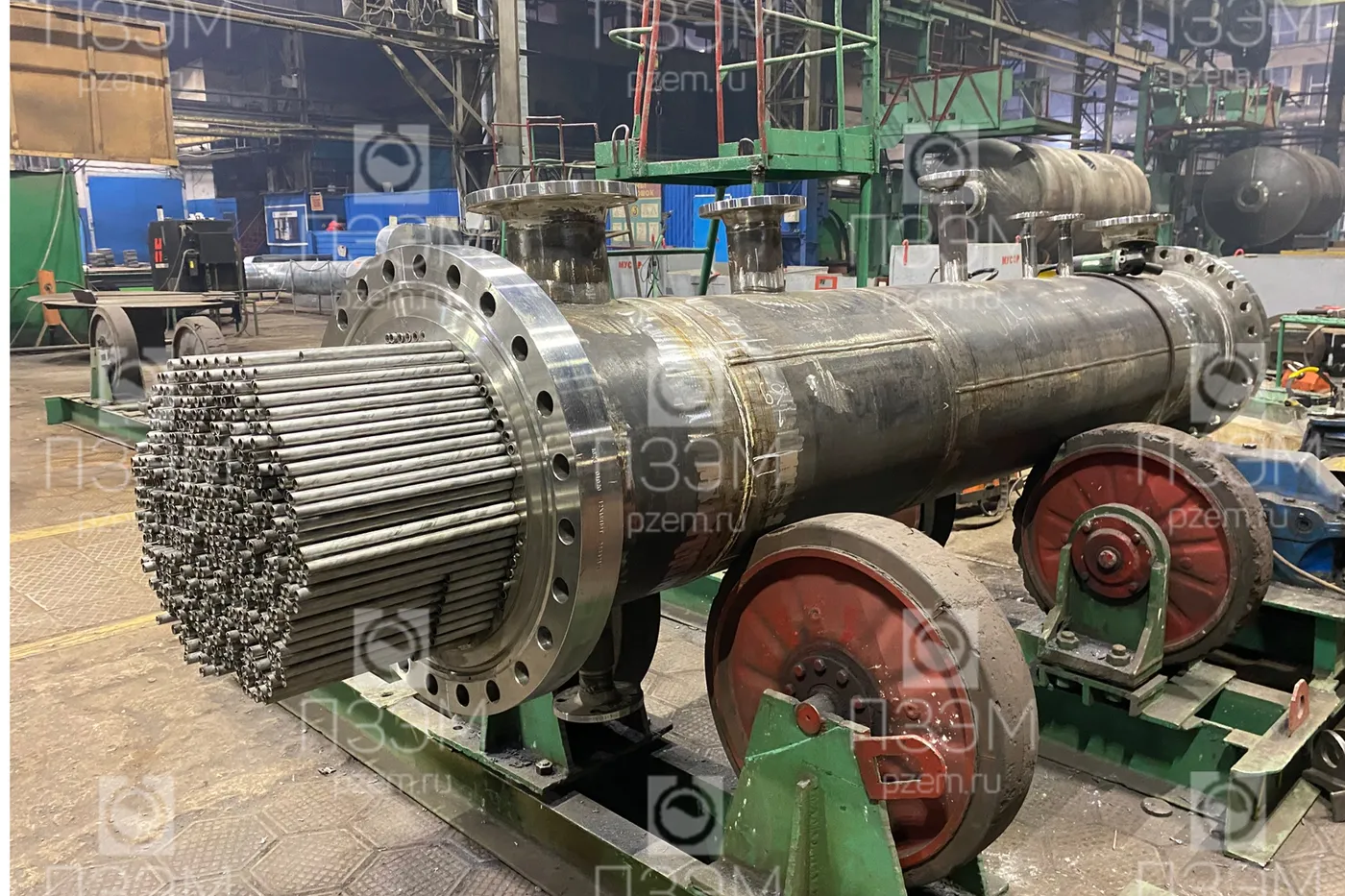

| Расположение отверстий в трубной решетке | по вершинам треугольника, шаг 17,5 мм |
|---|
| Тип соединения труб с трубными решетками | по ГОСТ Р 55601-2013 – С1Р4 (обварка с развальцовкой), класс точности соединения по ГОСТ Р 55601-2013 – 4 |
|---|
| Комплект и состояние поставки | аппарат в собранном виде. На время хранения и транспортирования все штуцеры заглушены транспортными заглушками. |
|---|
| Монтаж | Комплекс работ по установке аппарата на монтажной площадке, удаление транспортных заглушек выполняется на месте монтажа силами, средствами и за счет Заказчика. |
|---|
| Испытания | Аппарат испытывается на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением. |
|---|
| Подготовка поверхности под ЛКП | обезжиривание – первая степень по ГОСТ 9.402-2004; очистка – до степени Sa 2,5 по ISO 8501-1; класс покрытия – IV по ГОСТ 9.032-74 |
|---|
| Покрытие | наружная поверхность аппарата – ИЗОЛЭП-oil 250. Общая толщина покрытия ЛКП – не менее 300 мкм; строповые устройства – эмаль красная "Экспресс" ТУ 2312-034-54651722-2002 |
|---|
| Изоляция | Аппарат подлежит теплоизоляции. Теплоизоляцию выполнить на месте монтажа силами, средствами и за счет Заказчика. Материалы для теплоизоляции не входят в комплект поставки завода-изготовителя. |
|---|
| Заземление | Предусмотрены зажимы заземления. Аппарат на месте монтажа заземлить в соответствии с требованиями ПУЭ. |
|---|
