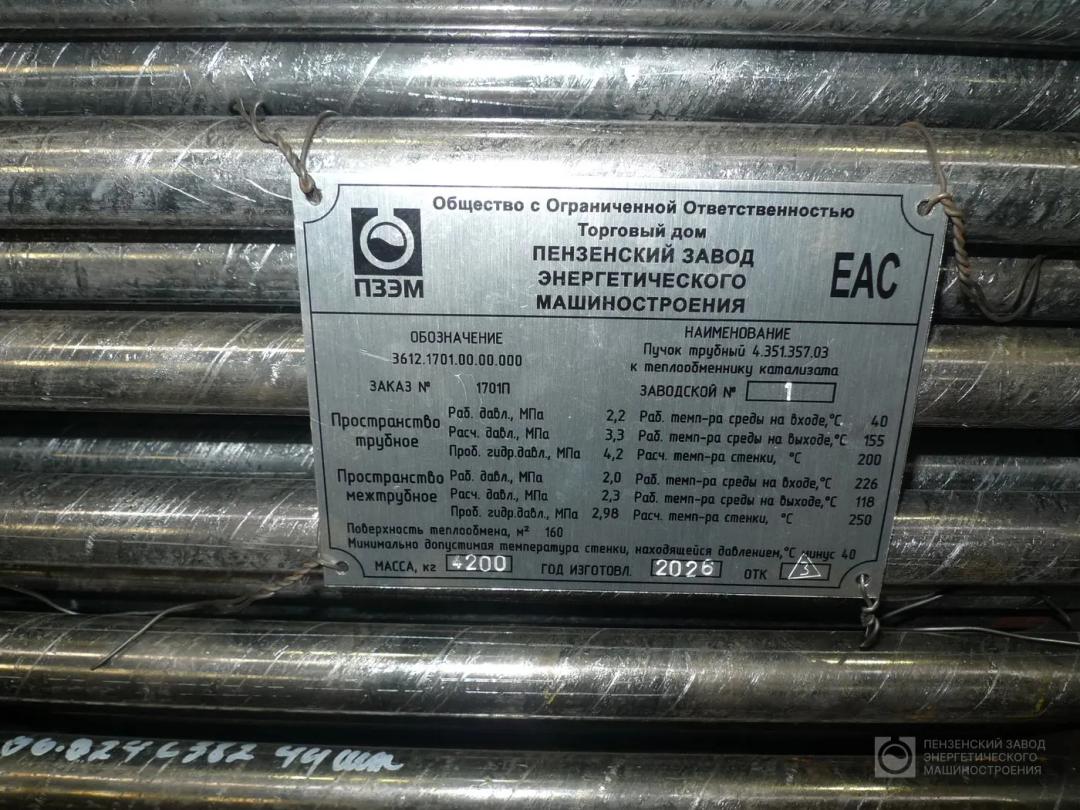

Пучок трубный 4.351.357.03 к теплообменнику катализата 800ТП
Особенности
Инспекционная приёмка
Термообработка
Специальные требования: термообработка плавающей головки
Сейсмика 7+ баллов
Сейсмичность, балл, не более: 7
Трубный пучок 4.351.35.03 теплообменника 800ТП-984.00.00.000СБ с поверхностью теплообмена 160 м², на рабочее давление до 2,2 МПа. Основной материал — сталь 09Г2С, 10Г2. Минимальная температура стенки — −40 °C. В заказе: приёмка инспекцией заказчика, термообработка. Заказ 2026 года.
| Назначение аппарата | Для проведения технологического процесса |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа рабочей среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 2 |
| Объем по трубному пространству пучка, м³ | 1,2 |
| Поверхность теплообмена, м² | 160 |
| Давление рабочее, МПа (кгс/см²) | трубное 2,2 (22); межтрубное 2,0 (20) |
| Давление расчётное, МПа (кгс/см²) | трубное 3,3 (33); межтрубное 2,3 (23) |
| Давление пробное гидравлическое, МПа (кгс/см²) | трубное 4,2 (42); межтрубное 2,98 (29,8) |
| Рабочая температура среды максимальная на выходе, °C | трубное 155; межтрубное 118 |
| Рабочая температура среды минимальная на входе, °C | трубное 40; межтрубное 226 |
| Температура стенки, °C | трубное 200; межтрубное 250 |
| Расчетная температура стенки, °C | трубное 200; межтрубное 250 |
| Минимально допустимая температура стенки, находящейся под давлением, °C | минус 40 |
| Средняя температура воздуха наиболее холодной пятидневки района установки аппарата, °C | минус 45 |
| Число ходов по трубам | 4 |
| Рабочая среда | трубное — нестабильный катализат; межтрубное — стабильный катализат |
| Физическое состояние среды | жидкость / жидкость |
| Класс опасности по ГОСТ 12.1.007-76 | 4 / 4 |
| Воспламеняемость по ГОСТ 12.1.004 | да / да |
| Взрывоопасность по ГОСТ 12.1.011 | IIA-T3 / IIA-T3 |
| Коррозионность | нет / нет |
| Прибавка на коррозию, мм | 3 / 3 |
| Расчетный срок службы аппарата, лет | 10 |
| Материал трубных решеток и крышки плавающей головки | Листовой прокат сталь 09Г2С-15 ГОСТ 19281-2014 |
| Трубы теплообменные | Ф25х2,5 09Г2С ГОСТ 32678-2014 |
| Материал крепежа | шпильки 25Х2М1Ф ГОСТ 20072-74; гайки 12Х13 ГОСТ 5632-2014; гайки для крепления отбойника 40Х.019 ГОСТ 4543-71; шайбы 12Х18Н10Т ГОСТ 5632-2014 |
| Материал прокладок | Терморасширенный графит ТРГ |
| Сейсмичность, балл, не более | 7 |
| Число циклов нагружения на весь срок службы | не более 1000 |
| Специальные требования | термообработка плавающей головки |
| НК (УЗД, РК, ЦДС), % | 100 |
| Теплоизоляция / электрообогрев | Нет / Нет |
| Специальные характеристики | Развальцовка труб в трубной решетке |
| Исполнение | трубный пучок с плавающей головкой; поставка в собранном виде на транспортной опоре (раме) |
Нормативная база
- ГОСТ 10157-2016
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 12.1.011-78
- ГОСТ 14771-76
- ГОСТ 19537-83
- ГОСТ 2246-70
- ГОСТ 23949-80
- ГОСТ 31842-2012
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- ГОСТ Р 55601-2013
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 26-02-958-83
- ТУ 3612-001-85873787-2020
