Холодильник антифриза сдвоенный
Особенности
Северное исполнение
Климатическое исполнение УХЛ1, минимальная температура стенки −36 °C.

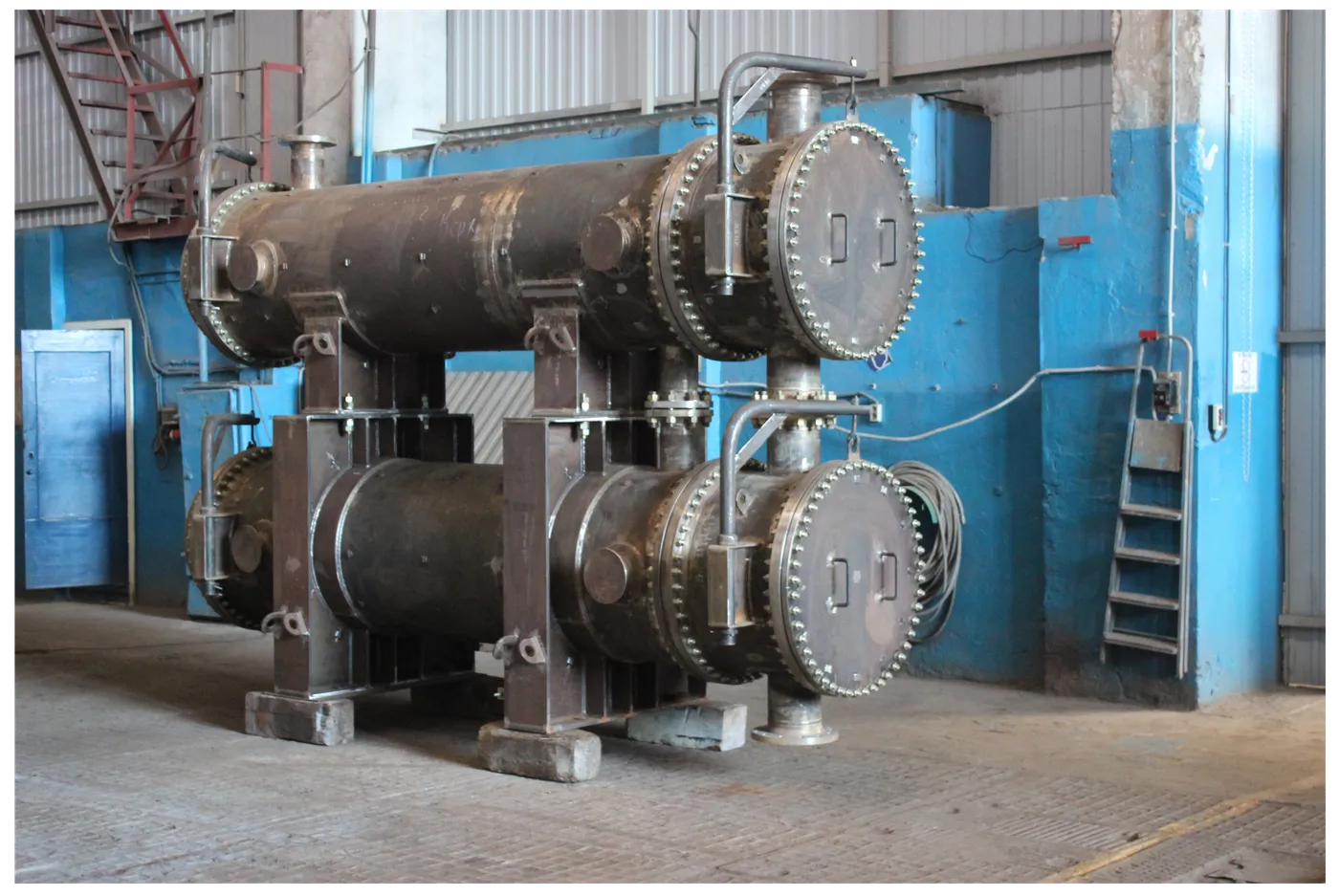

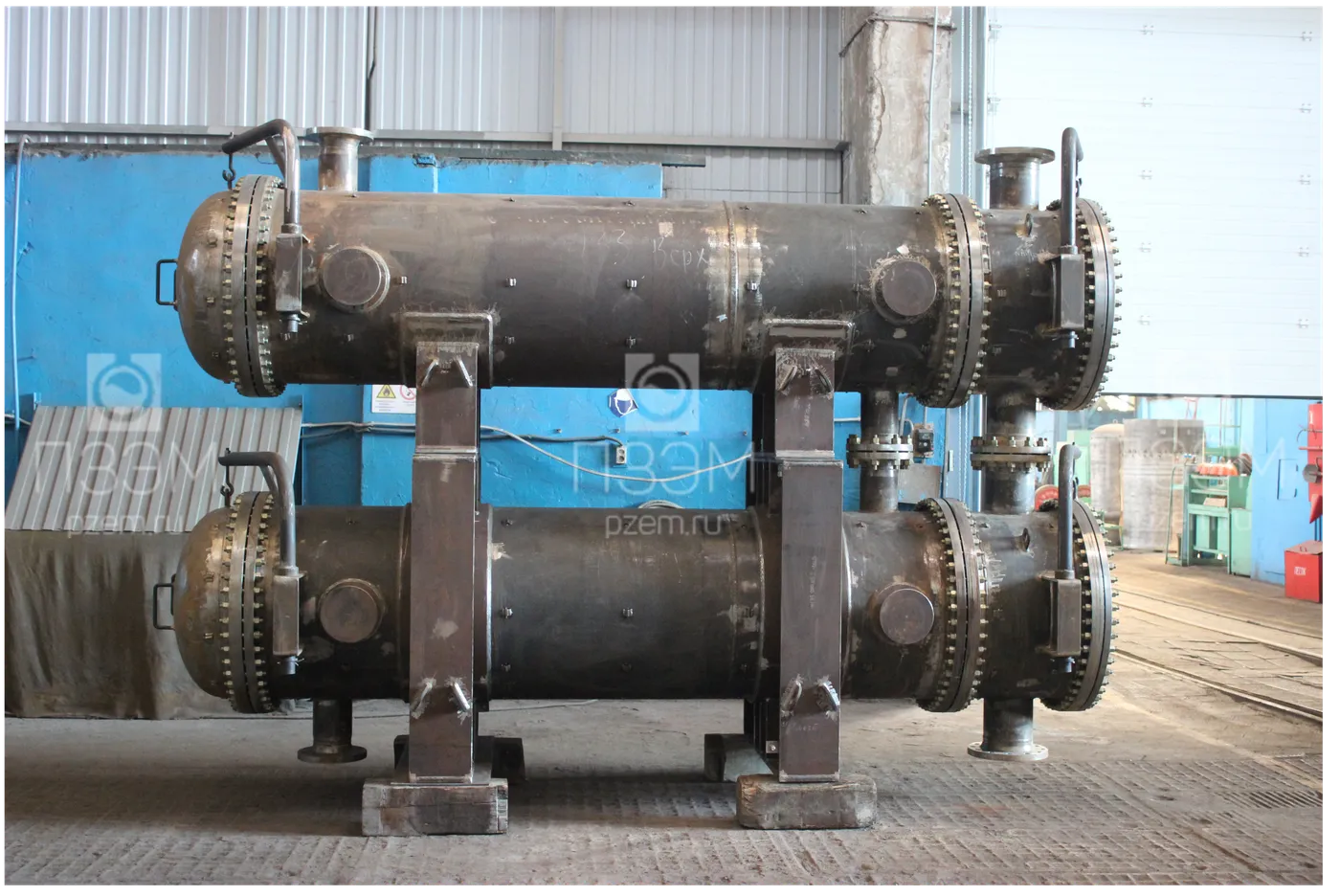

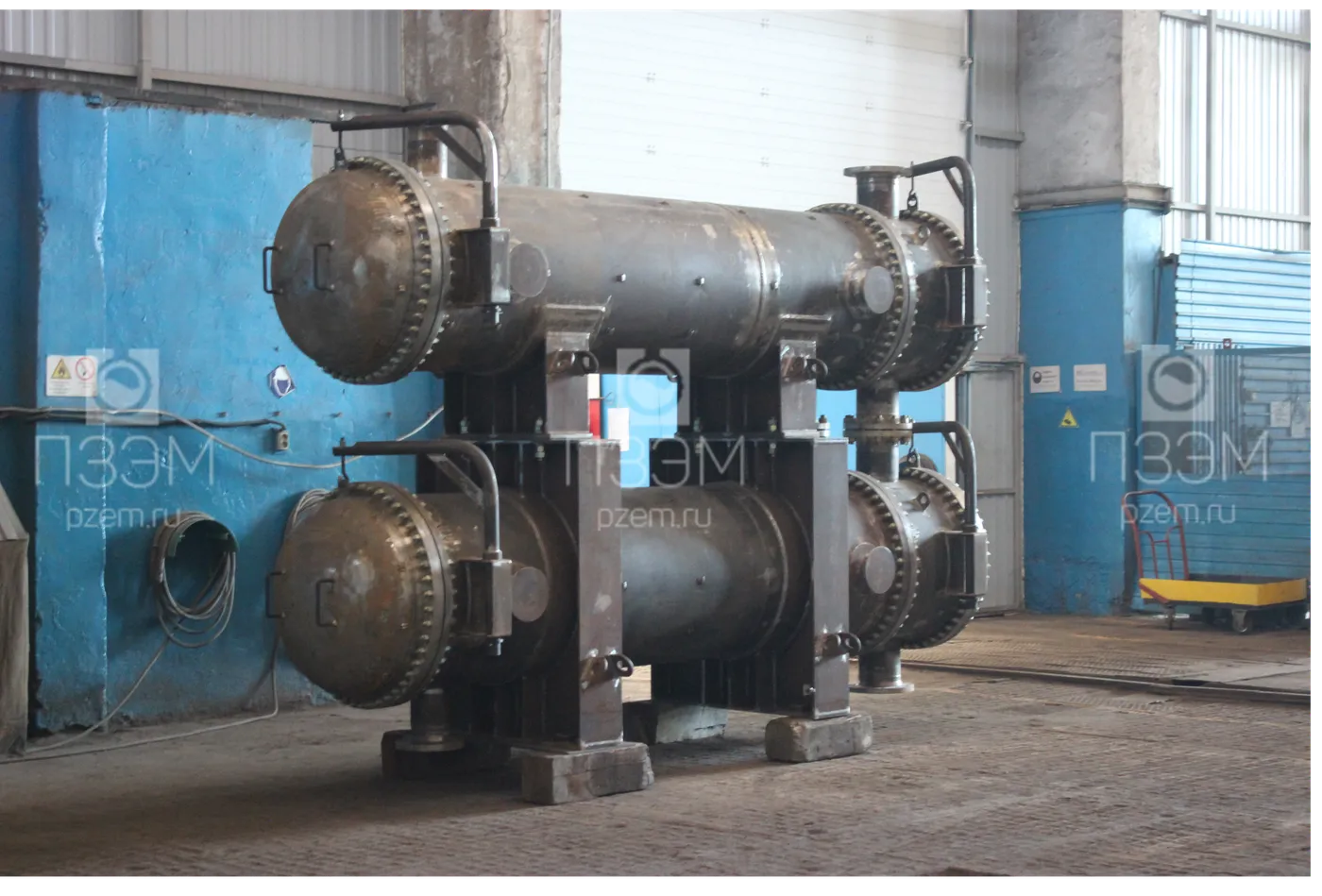

Для ключевого партнёра — крупной инжиниринговой компании — изготовлен и поставлен сдвоенный холодильник антифриза. Масса общая — 12860 кг, рабочее давление в межтрубном пространстве — 0,9 МПа, в трубном — 0,5 МПа, толщина обечаек — 16 мм, объём межтрубного пространства — 1,63 м³, трубного — 3,47 м³.
| Тип аппарата | кожухотрубчатый теплообменник, сдвоенный (два модуля), тип аппарата ХН |
|---|---|
| Давление рабочее абсолютное, МПа (межтрубное / трубное) | 0,9 / 0,5 |
| Давление рабочее максимально допустимое (изб.), МПа (межтрубное / трубное) | 2,4 / 0,9 |
| Давление расчётное избыточное (вн./нар.), МПа (межтрубное / трубное) | 2,4/0,1 (при 195°C) / 0,9 |
| Давление расчётное при пропарке избыточное, МПа (межтрубное) | 0,7 |
| Давление пробное гидравлическое, МПа (межтрубное / трубное) | 3,34±5% / 1,78±5% |
| Температура рабочая (вход/выход), °C (межтрубное / трубное) | 40/30 / 25/29 |
| Температура расчётная, °C (межтрубное / трубное) | 100 / 120 |
| Температура расчётная при пропарке, °C (межтрубное) | 195 |
| Минимально допустимая температура стенки аппарата, находящегося под расчётным давлением, °C | Минус 36 |
| Рабочая среда (межтрубное / трубное) | Антифриз (Водно-гликолевый раствор 56% МЭГ, 44% Вода) / Оборотная вода |
| Физическое состояние | Жидкость / Жидкость |
| Плотность вход/выход, кг/м³ (межтрубное / трубное) | 1063/1073 / 1005/1000 |
| Класс опасности по ГОСТ 12.1.007-76 (межтрубное / трубное) | 3 / – |
| Воспламеняемость по ГОСТ 12.1.044-2018, ГОСТ 30852.5-2002 (межтрубное / трубное) | ГЖ / НГ |
| Группа рабочей среды по ТР ТС 032/2013 (межтрубное / трубное) | 1 / 2 |
| Категория оборудования по ТР ТС 032/2013 | 2 |
| Группа сосуда по ГОСТ 34347-2017 (межтрубное / трубное) | 1 / 3 |
| Объём, м³ (межтрубное / трубное) | 1,63 / 3,47 |
| Прибавка на коррозию, мм (межтрубное / трубное) | 0,5 / 0,5 |
| Термообработка | Нет / Нет |
| Число ходов (межтрубное / трубное) | 1 / 2 |

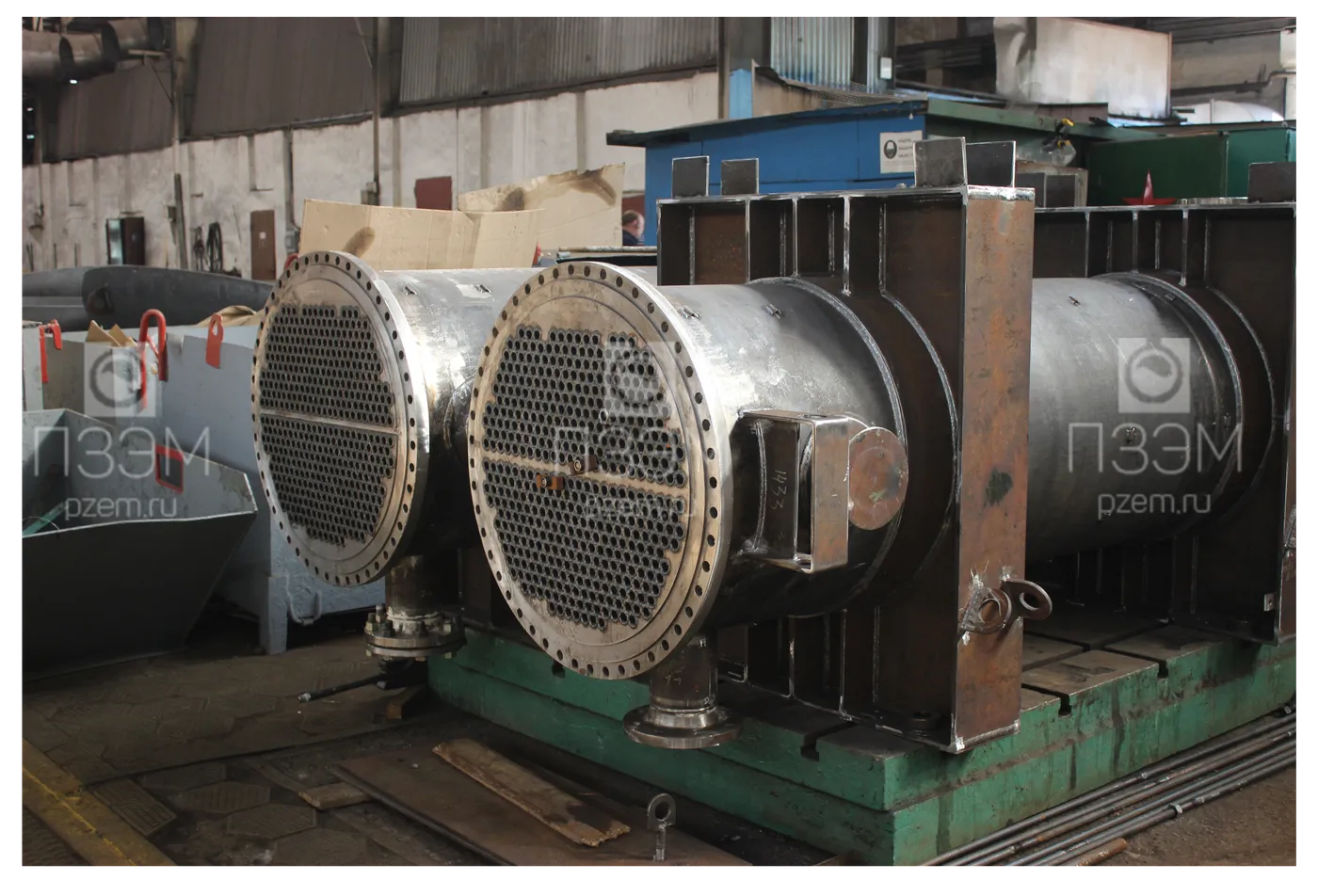

| Трубы теплообменные | ф25х2,5х3000, 451 шт. (на один модуль) |
| Поверхность теплообмена, м² | 106,2х2=212,4 |
| Крепление труб теплообменных к решёткам трубным | Развальцовка с обваркой С1Р4-2 по ГОСТ Р 55601-2013 |
| Место установки | Вне помещения |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ1 |
| Район территории по давлению ветра (СП 20.13330.2016) | II |
| Сейсмичность по шкале MSK-64 по СП 14.13330.2018 | 6 баллов |
| Категория и группа взрывоопасной смеси по ГОСТ 30852.5-2002 | IIB-T3 |
| Температура воздуха наиболее холодных суток с обеспеченностью 0,92, °C | минус 36 |
| Абсолютная минимальная температура окружающего воздуха, °C | минус 47 |
| Толщина изоляции, мм | 60 |
| Число циклов нагружения за назначенный срок службы | не более 1000 |
| Межремонтный пробег, лет | 5 |
| Срок службы, лет | 20 |
| Масса сухого аппарата в сборе, кг | 12710 |
| Масса в рабочих условиях, кг | 16590 |
| Масса при гидроиспытаниях (заполненного водой), кг | 18463 |
| Масса самой тяжёлой съёмной части (камера распределительная), кг | 440 |
| Масса аппарата при транспортировке, кг | 12860 |
| Материал днищ, обечаек, накладок | 09Г2С-12 ГОСТ 5520-2017 (KCU≥35 Дж/см² при температуре не выше минус 36 °C) |

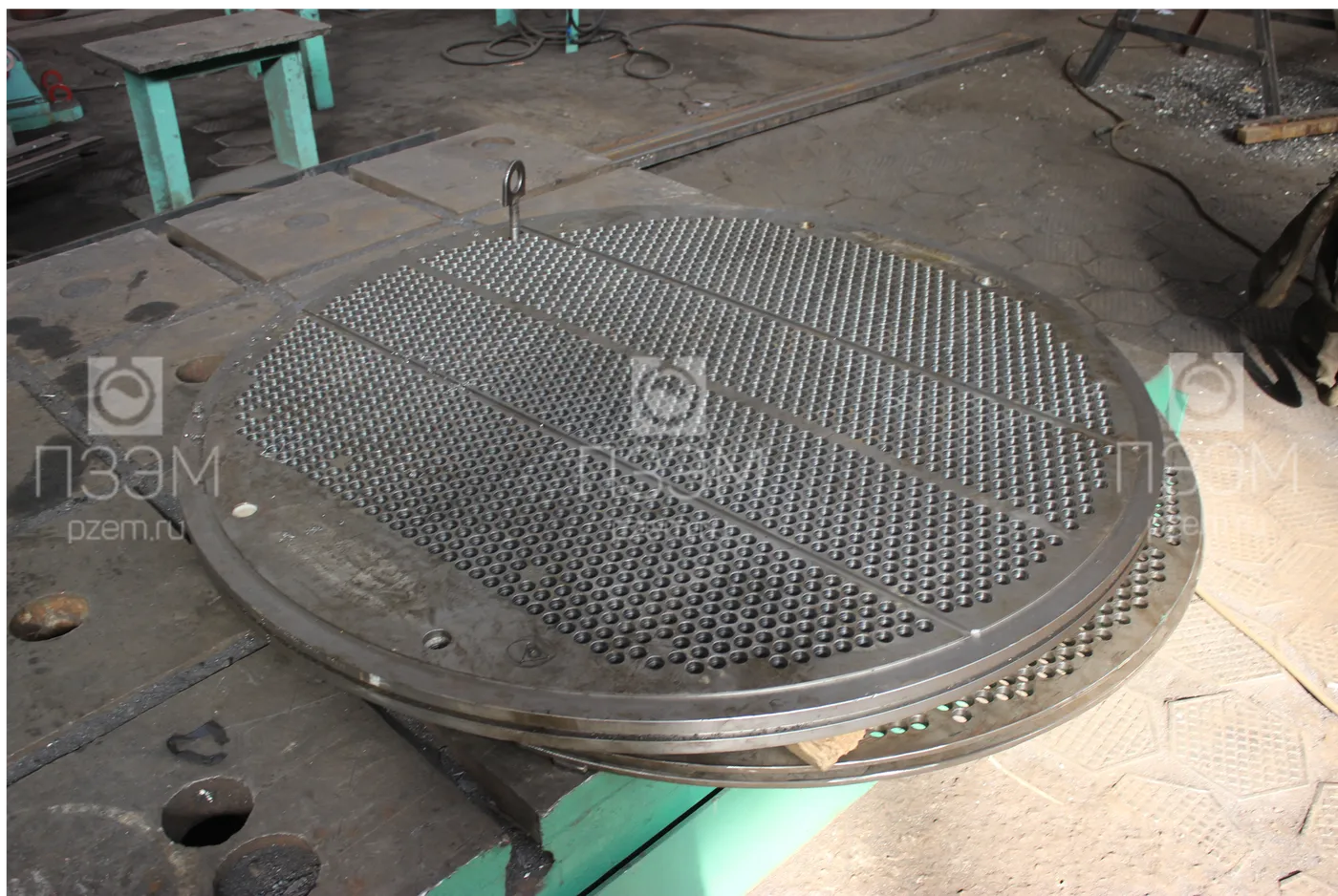

| Материал трубных решёток | 09Г2С-12 или 09Г2С, ГОСТ 5520-2017 или ГОСТ 8479-70 гр. IV КП245 |

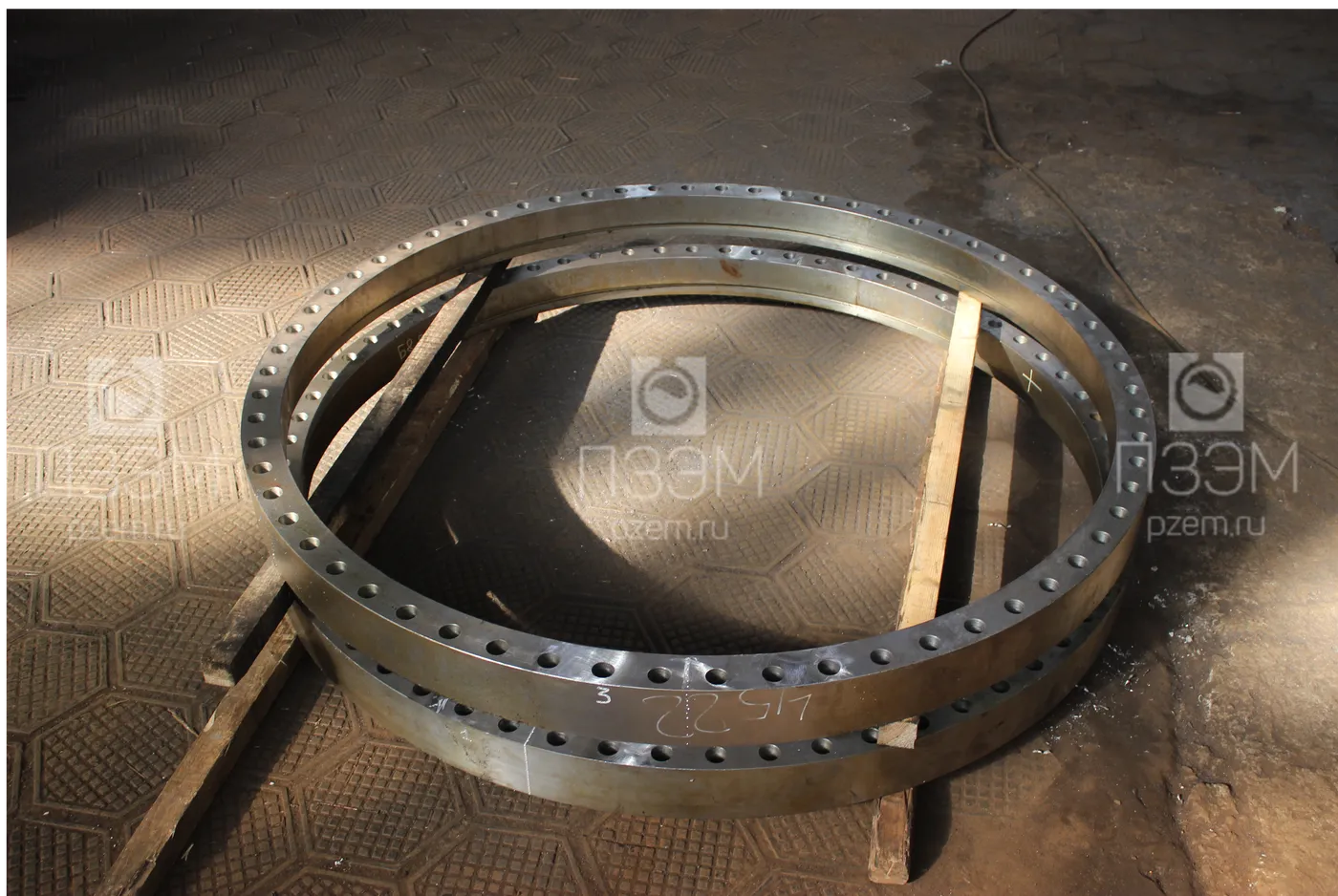

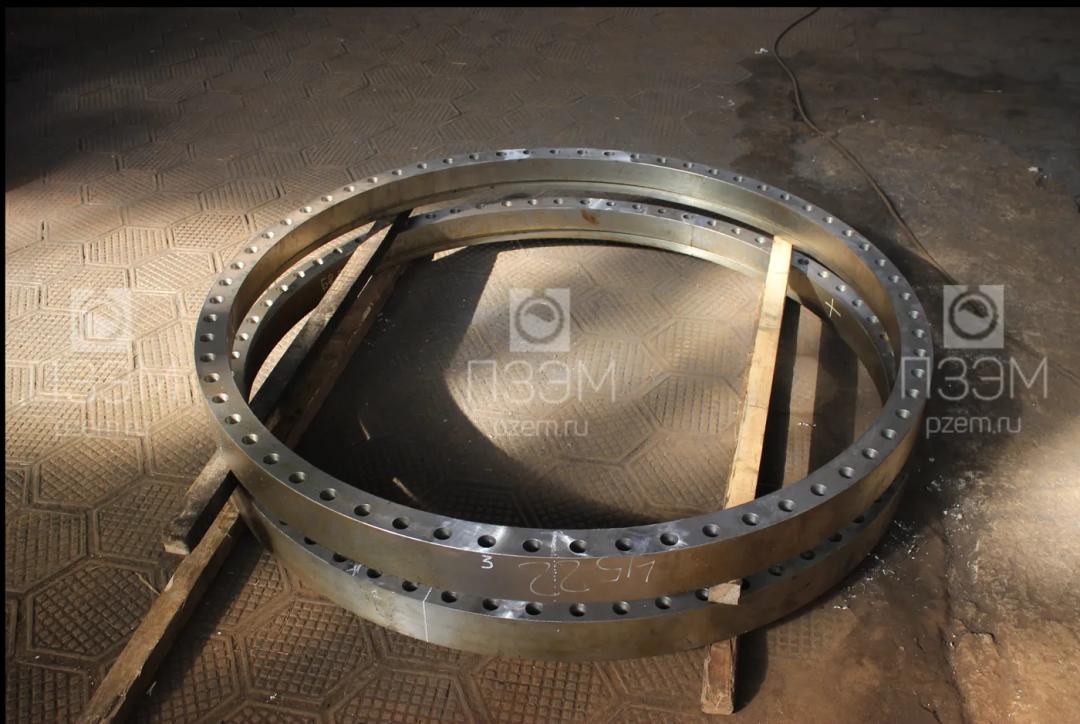

| Материал фланцев штуцеров, кожуха, камер | 09Г2С, ГОСТ 8479-70 гр. IV КП245 |
| Материал патрубков | 09Г2С, ГОСТ 8731-74 или ГОСТ 8479-70 гр. IV КП245 |
| Материал труб теплообменных | 09Г2С, гр. В ГОСТ 32678-2014, повышенной точности изготовления наружного диаметра |
| Материал опор, перегородок камер и кожуха | 09Г2С-12 ГОСТ 19281-2014 |
| Крепёж | шпильки 40Х, гайки 35, шайбы 09Г2С – СТО 00220256-024-2016 |
| Прокладки | фланцев штуцеров – СНП (08Х18Н10Т/Графлекс) ОСТ 26.260.454-99; фланцев кожуха и камер – ПУТГм на волновом основании |
| Испытания | Гидравлические испытания произвести давлением пробным, указанным в таблице 1; среда – вода с добавлением ингибитора коррозии; скорость подъёма давления не более 0,5 МПа/мин; время выдержки под пробным давлением не менее 60 мин; сначала межтрубное, затем трубное пространство |
| Изоляция | Аппарат теплоизолируется силами и средствами Заказчика, толщина 60 мм; на заводе-изготовителе выполняется приварка скоб для крепления теплоизоляции |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| N01 | Вход в межтрубное пространство | 150 | 4,0 |
| N02 | Выход из межтрубного пространства | 150 | 4,0 |
| N03 | Вход в трубное пространство | 200 | 2,5 |
| N04 | Выход из трубного пространства | 200 | 2,5 |
| N05/1 | Выход из межтрубного пространства верхнего модуля | 150 | 4,0 |
| N05/2 | Вход в межтрубное пространство нижнего модуля | 150 | 4,0 |
| N06/1 | Вход в трубное пространство верхнего модуля | 200 | 2,5 |
| N06/2 | Выход из трубного пространства нижнего модуля | 200 | 2,5 |
| P01, P02 | Воздушник трубного пространства (2 шт.) | 10 / М12х1,5 | – |
| D01, D02 | Дренаж трубного пространства (2 шт.) | 10 / М12х1,5 | – |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 12.1.044-2018
- ГОСТ 15150-69
- ГОСТ 17314-81
- ГОСТ 24444-87
- ГОСТ 30852.5-2002
- ГОСТ 31842-2012
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ Р 55601-2013
- ОСТ 26.260.3-2001
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3612-024-00220302-01
- ТУ 3612-100-00220302-2005
