| Назначение аппарата | Для проведения технологических процессов |
|---|
| Группа аппарата по ГОСТ 34347-2017 (межтрубное / трубное) | 2 / 4 |
|---|
| Группа рабочей среды по ТР ТС 032/2013 (межтрубное / трубное) | 2 / – |
|---|
| Категория аппарата по ТР ТС 032/2013 (межтрубное / трубное) | 4 / – |
|---|
| Вместимость аппарата, м³ (межтрубное / трубное) | 2,9 / 1,32 |
|---|
| Поверхность теплообмена, м² | 278 |
|---|
| Давление рабочее на входе, МПа (кгс/см²) (изб.) (межтрубное / трубное) | 6,1 (61) / 0,38 (3,8) |
|---|
| Давление расчётное, МПа (кгс/см²) (межтрубное / трубное) | 7,24 (72,4) / 1 (10) |
|---|
| Давление пробное гидравлическое, МПа (кгс/см²) (межтрубное / трубное) | 10,136 (101,36) / 1,4 (14) |
|---|
| Температура среды на входе, °C (межтрубное / трубное) | 80 / 32 |
|---|
| Температура среды на выходе, °C (межтрубное / трубное) | 44 / 50 |
|---|
| Расчётная температура стенки, °C | 115 |
|---|
| Минимально допустимая температура стенки аппарата, находящегося под расчётным давлением, °C | 1 |
|---|
| Рабочая среда (межтрубное / трубное) | сжатый воздух / вода |
|---|
| Класс опасности по ГОСТ 12.1.007-76 (межтрубное / трубное) | 4 / 4 |
|---|
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | нет / нет |
|---|
| Коррозионность | да |
|---|
| Материал труб теплообменных | сталь 20 ГОСТ 550-2020 гр. А |
|---|
| Материал корпуса, камер, опор | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Сортамент теплообменных труб | ф20х2 |
|---|
| Материал крепёжных изделий | 40Х ГОСТ 4543-2016 |
|---|
| Число ходов (межтрубное / трубное) | 1 / 2 |
|---|
| Прибавка для компенсации коррозии, мм (межтрубное / трубное) | 3,18 / 0 |
|---|
| Расчётный срок службы аппарата, лет | 10 |
|---|
| Сейсмичность места установки аппарата, балл, не более | 6 |
|---|
| Число циклов нагружения на весь срок службы, не более | 1000 |
|---|
| Теплоизоляция аппарата | Да |
|---|

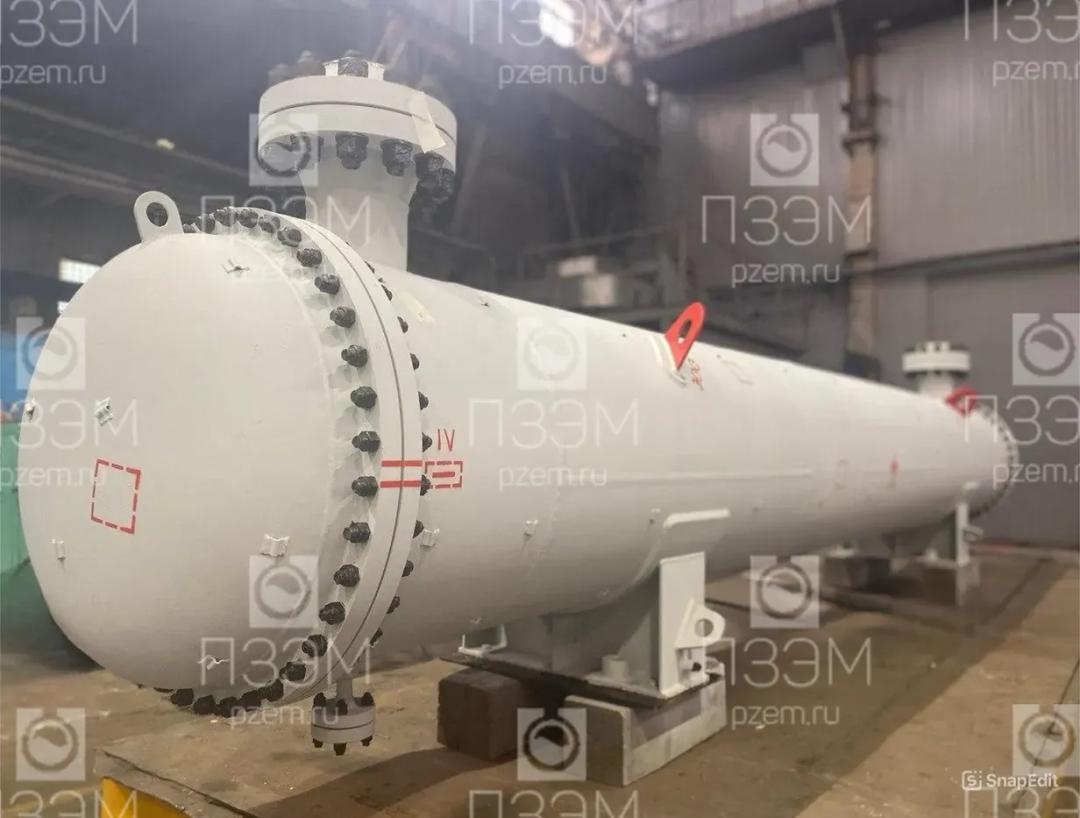

| Тип аппарата | ТНГ |
|---|
| Диаметр внутренний, мм | 800 |
|---|
| Длина, мм | 6885 |
|---|
| Ширина, мм | 945 |
|---|
| Высота, мм | 1470 |
|---|

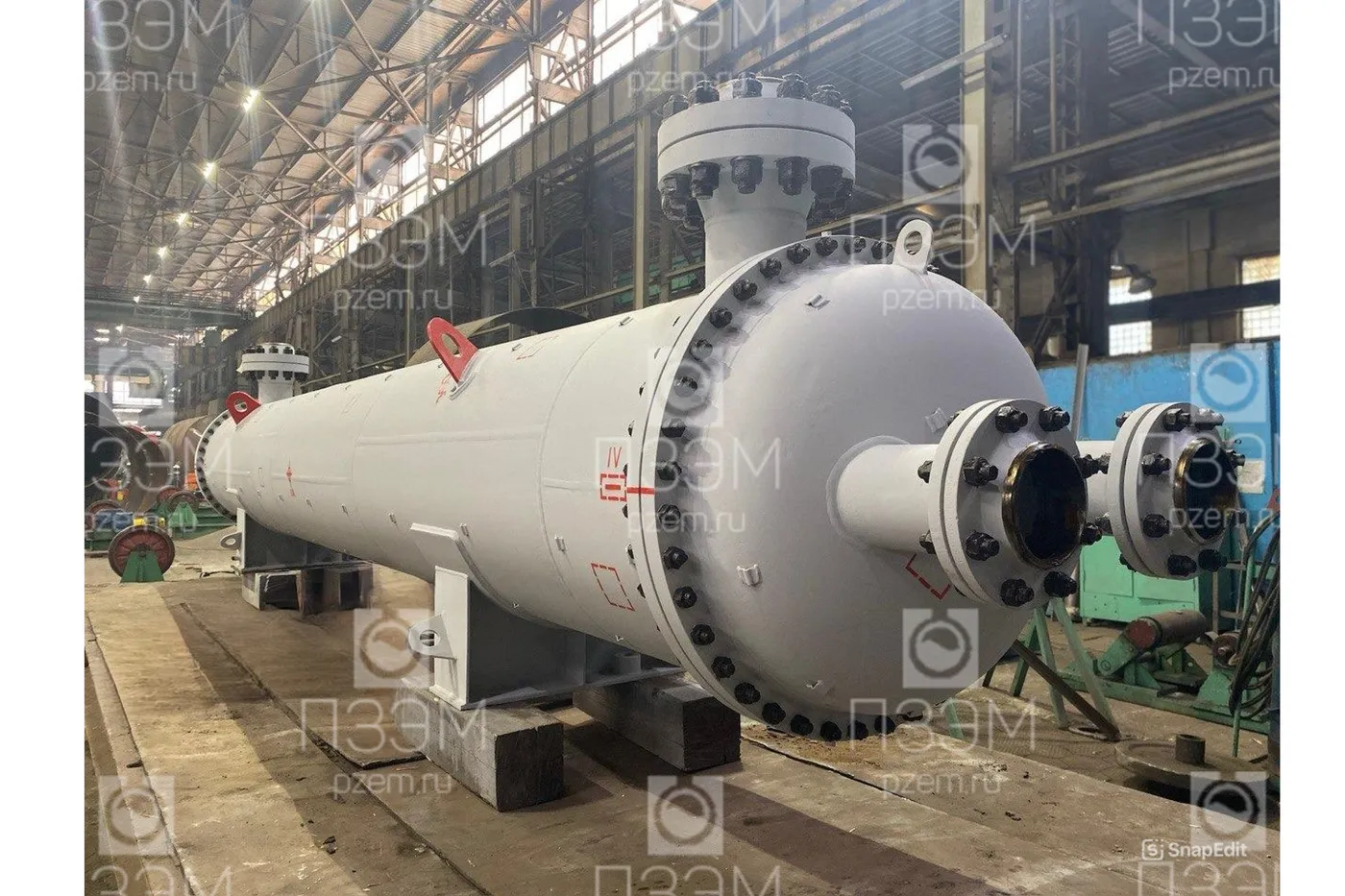

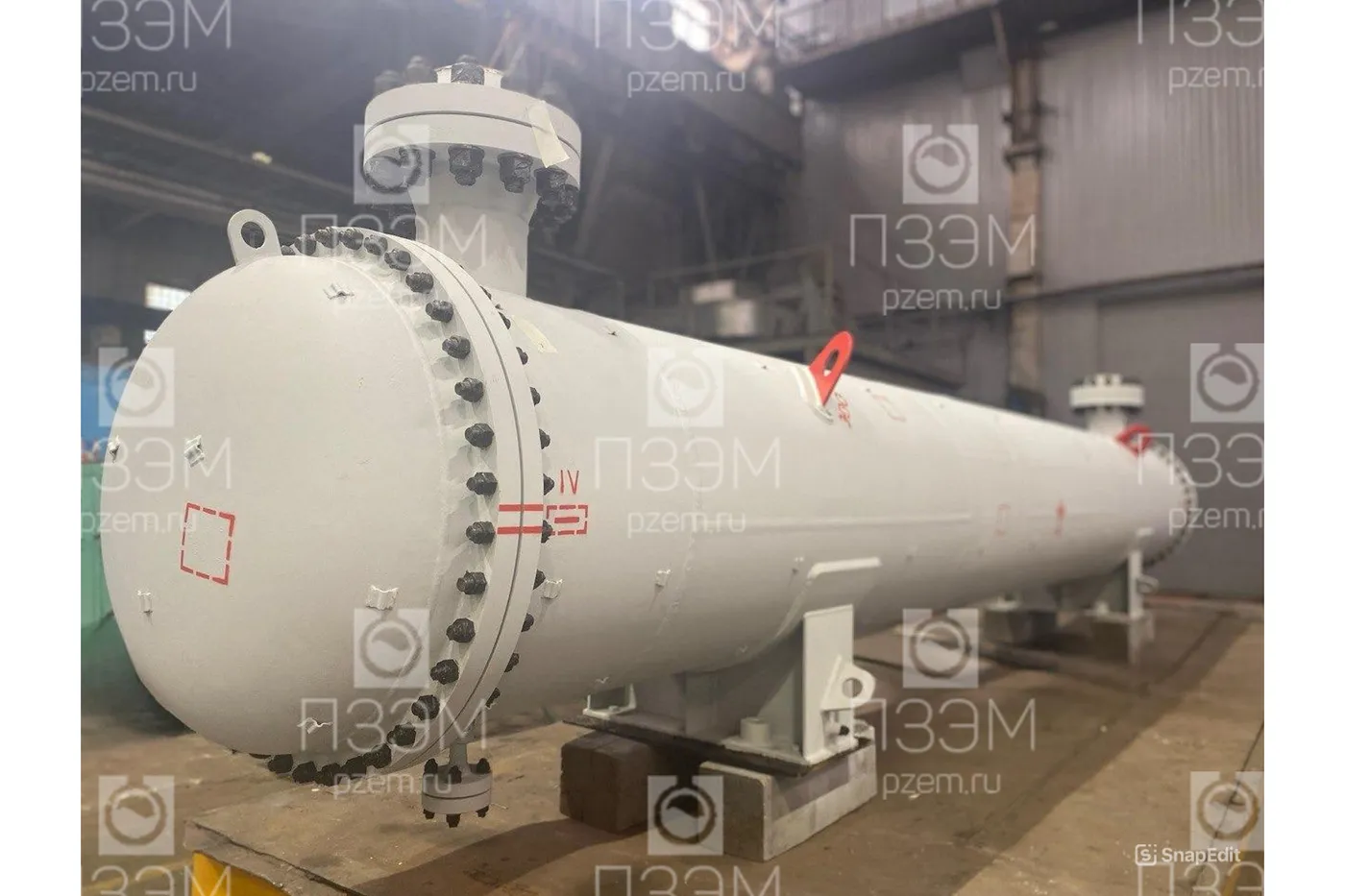

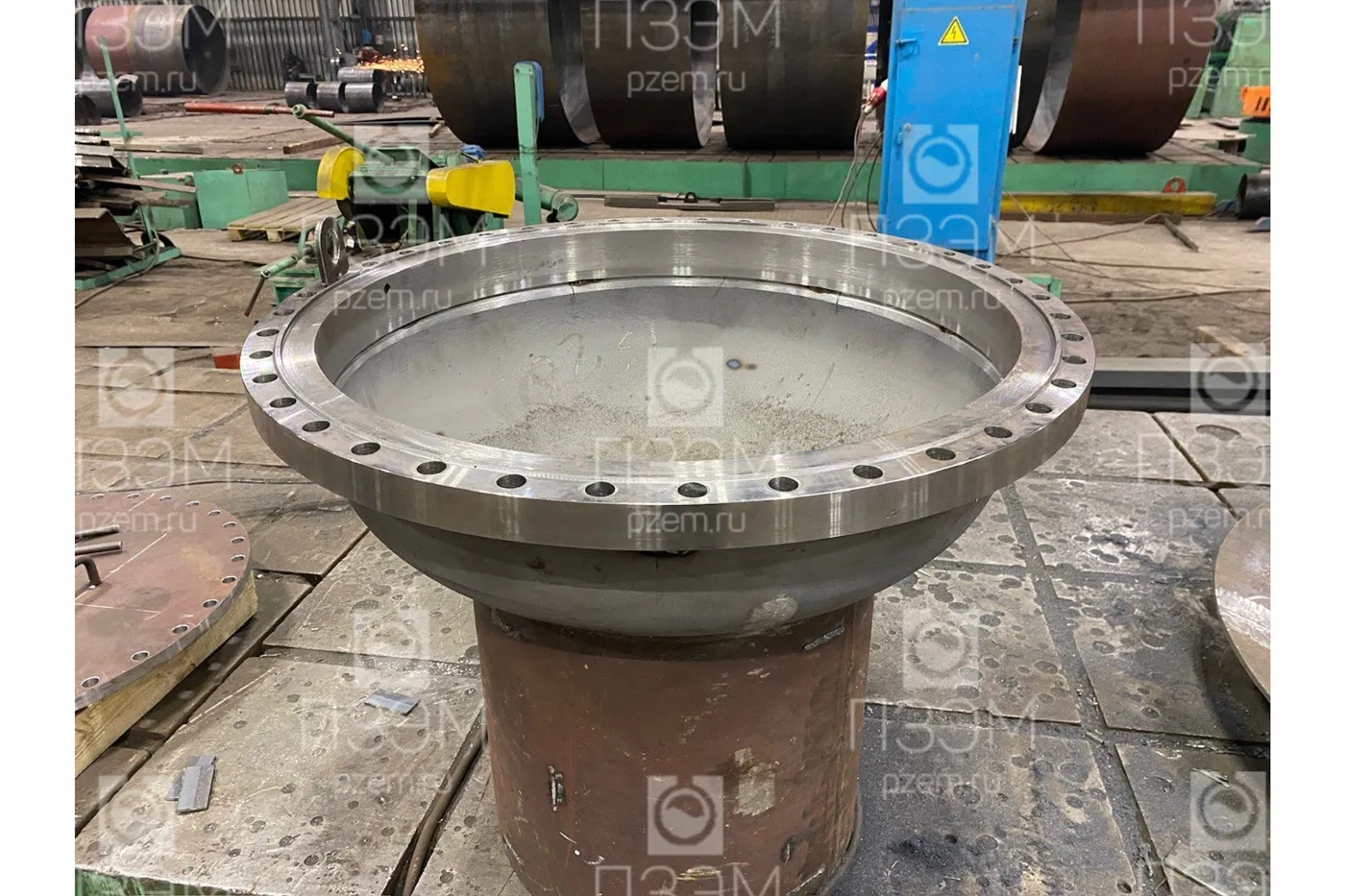

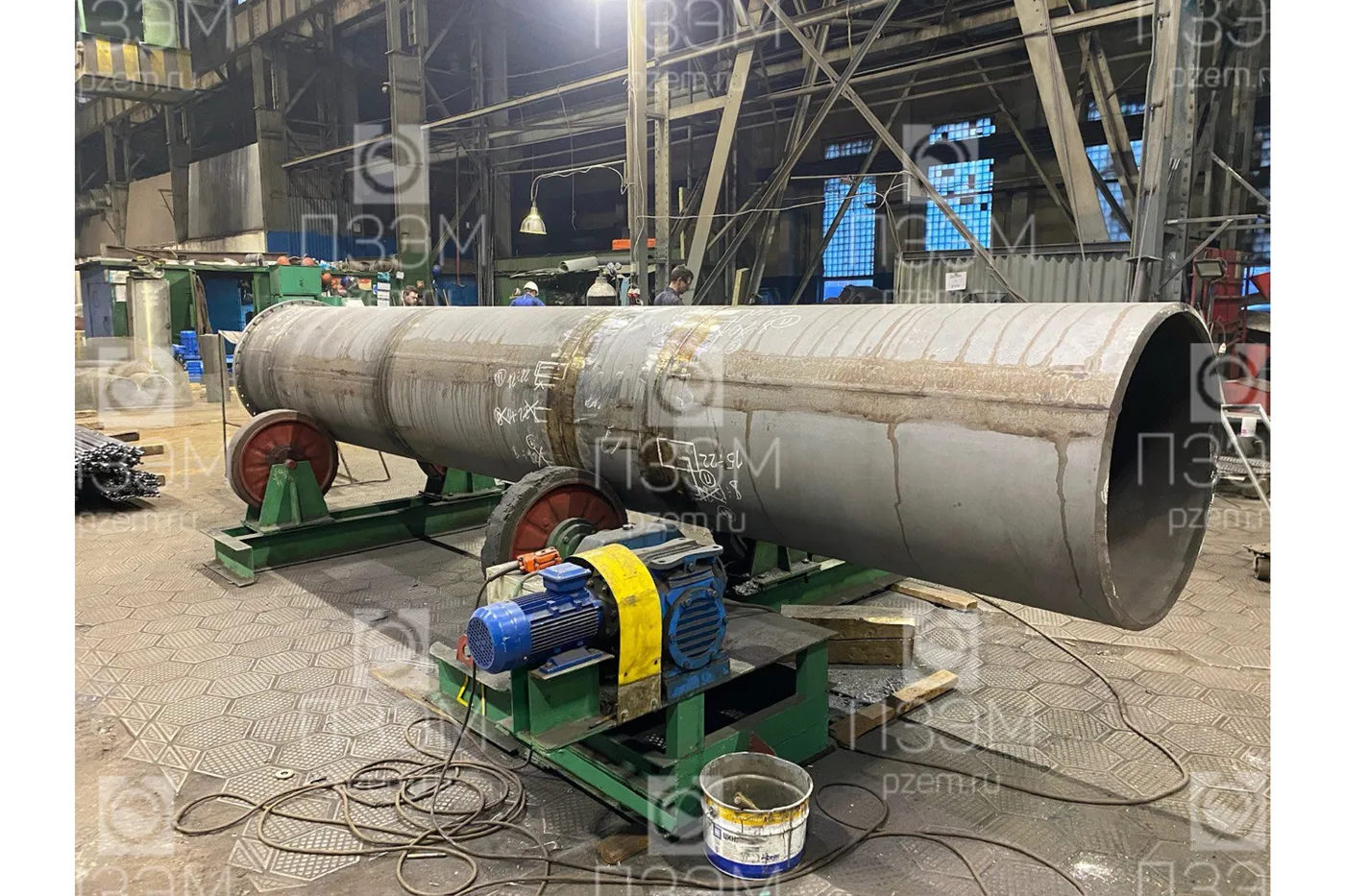

| Исполнение | горизонтальный, с неподвижными трубными решётками, на двух седловых опорах |
|---|

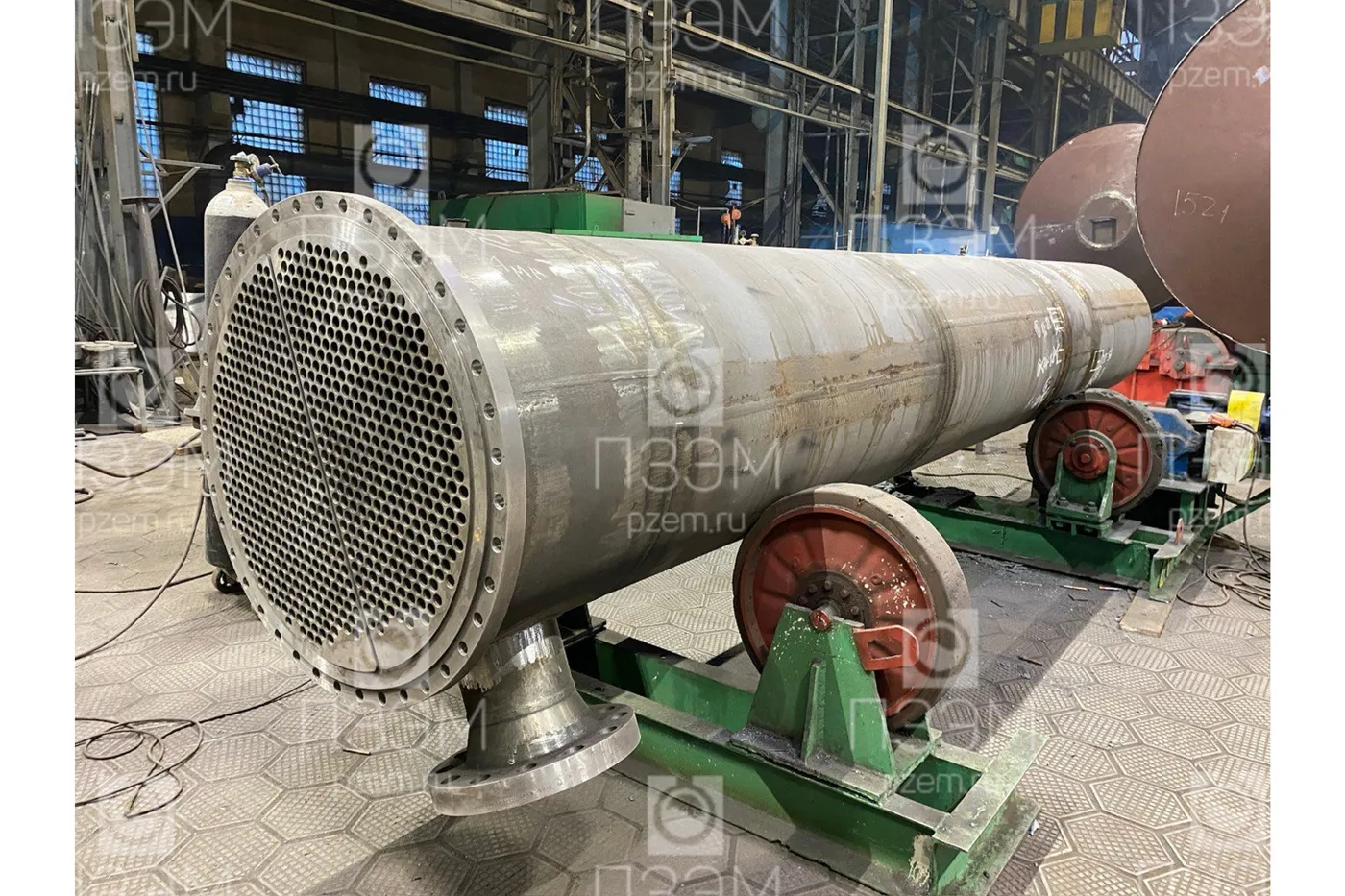

| Соединение труб с трубными решётками | по ГОСТ Р 55601-2013 – С1Р4 (обварка с развальцовкой), класс точности соединения – 4; расположение отверстий в трубной решётке – по вершинам треугольника, шаг 26 мм |
|---|
| Комплект и состояние поставки | аппарат в собранном виде с ответными фланцами, прокладками, крепёжными изделиями; на время хранения и транспортирования все штуцеры заглушены транспортными заглушками |
|---|
| Испытания | Аппарат испытывается на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением |
|---|
| Покрытие | наружная поверхность: грунт-эмаль «Prodecor 1202» ТУ 2312-087-49404743-2009, RAL 6011 – общая толщина покрытия – не менее 80 мкм; строповые устройства – эмаль красная «Экспресс» ТУ 2312-034-54651722-2002 |
|---|
| Изоляция | Аппарат подлежит теплоизоляции на месте монтажа; расположение скоб для крепления теплоизоляции в соответствии с ГОСТ 17314-81; материалы для теплоизоляции в поставку завода-изготовителя не входят |
|---|
