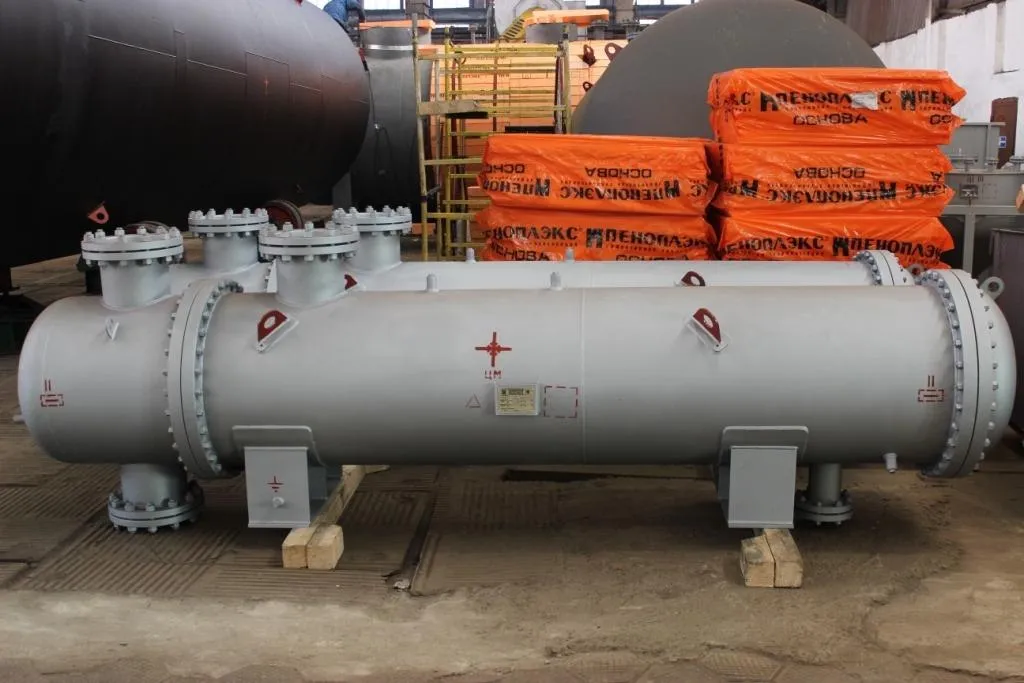

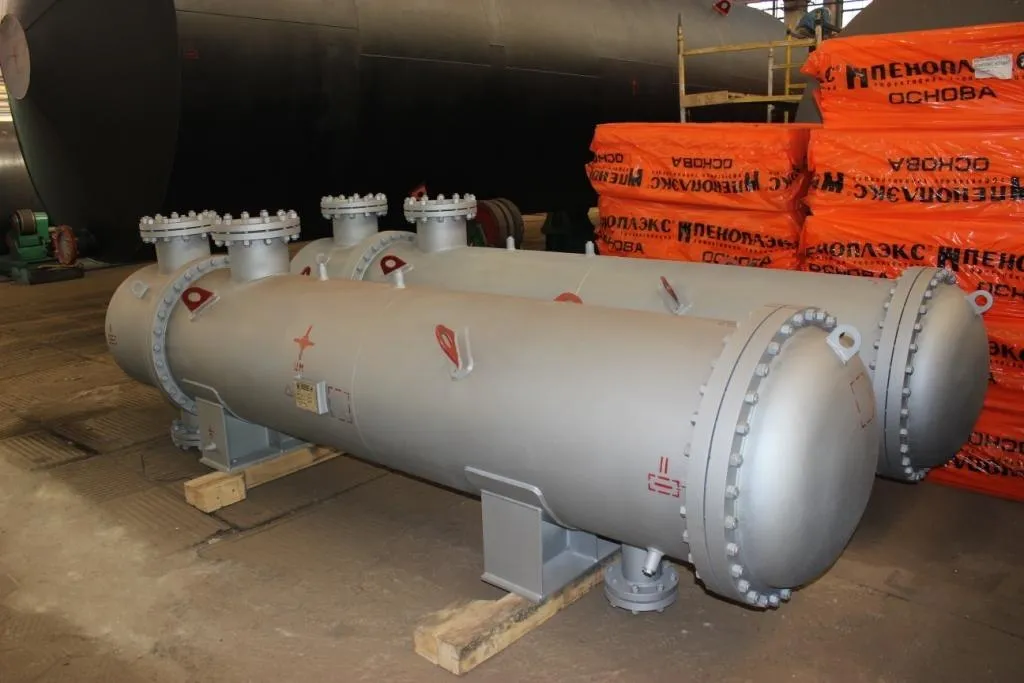

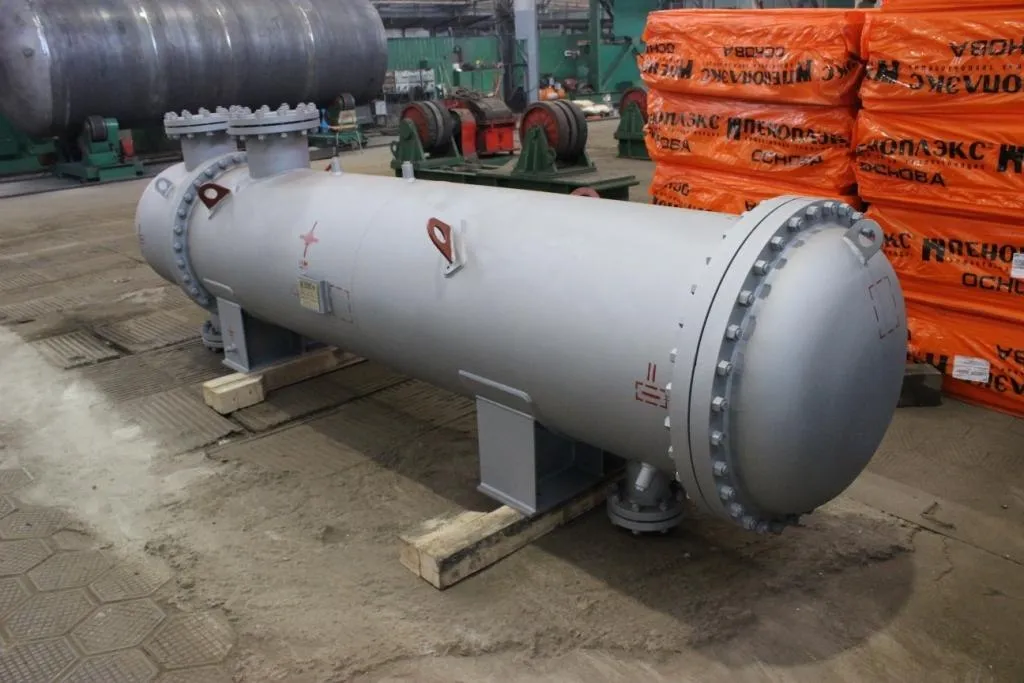

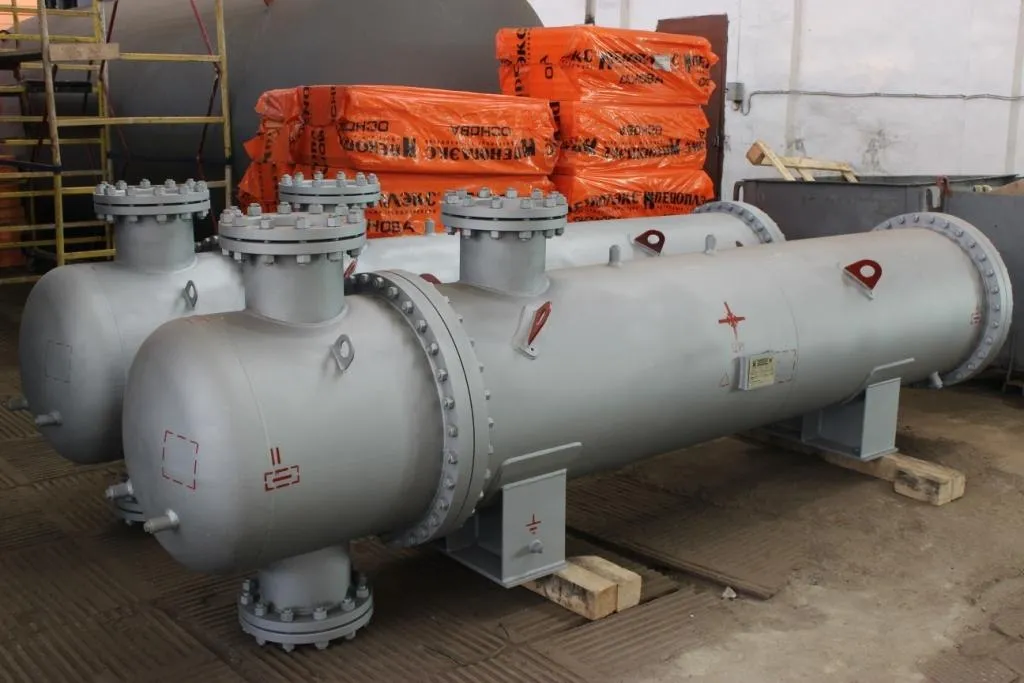

| Назначение аппарата | Для проведения теплообменных процессов |
|---|
| Группа аппарата по ГОСТ Р 52630-2012 (трубное / межтрубное) | 4 / 4 |
|---|
| Давление рабочее, МПа (кгс/см²) (трубное / межтрубное) | 0,5 (5,0) / 0,5 (5,0) |
|---|
| Давление расчетное, МПа (кгс/см²) (трубное / межтрубное) | 1,6 (16,0) / 1,6 (16,0) |
|---|
| Пробное давление гидравлическое, МПа (кгс/см²) (трубное / межтрубное) | 2,42 (24,2) / 2,42 (24,2) |
|---|
| Пробное давление пневматическое | ––– / ––– |
|---|
| Температура рабочей среды вход, °C (трубное / межтрубное) | 70 / 213 (250) |
|---|
| Температура рабочей среды выход, °C (трубное / межтрубное) | 95 / 80 |
|---|
| Расчетная температура стенки, °C (трубное / межтрубное) | 250 / 250 |
|---|
| Минимальная допустимая отрицательная температура стенки аппарата, находящегося под давлением, °C | положительная |
|---|
| Объем внутренний, м³ (л) (трубное / межтрубное) | 0,68 (680) / 0,62 (620) |
|---|
| Поверхность теплообмена, м² | 76,2 |
|---|
| Число ходов (трубное / межтрубное) | 2 / 1 |
|---|
| Рабочая среда (трубное / межтрубное) | вода / пар |
|---|
| Физическое состояние среды (трубное / межтрубное) | жидкость / газ, жидкость |
|---|
| Класс опасности по ГОСТ 12.1.007-76 | нет / нет |
|---|
| Пожароопасность по ГОСТ 12.1.004-91 | нет / нет |
|---|
| Категория и группа взрывоопасности по ГОСТ 12.1.011-78 | нет / нет |
|---|
| Коррозионность | да / да |
|---|
| Коррозионное растрескивание | нет / нет |
|---|
| Основной материал аппарата | сосуд – сталь 09Г2С-12 ГОСТ 12821-89, теплообм. трубы – сталь 20 |
|---|
| Материал прокладок | паронит ПОН-Б ГОСТ 481-80 |
|---|
| Прибавка для компенсации коррозии, мм | 2 |
|---|
| Расчетный (назначенный) срок службы, лет | 20 |
|---|
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
|---|
| Диаметр (внутр), мм | 700 |
|---|
| Длина, мм | 4075 |
|---|
| Ширина, мм | 840 |
|---|
| Высота, мм | 1260 |
|---|
| Масса, кг | 2630 |
|---|
| Исполнение | горизонтальный, на двух опорах (опора неподвижная и опора подвижная) |
|---|
| Тип соединения труб с трубной решеткой и класс точности соединения (по ГОСТ Р 55601-2013) | С1Р4 |
|---|
| Испытание | на прочность и герметичность пробным гидравлическим давлением в течение не менее 60 минут |
|---|
| Покрытие/окраска | наружной поверхности – эмаль антикоррозионная термостойкая "Церта" ТУ 2312-001-49248846-2000 (2 слоя), общая толщина покрытия – 100 мкм |
|---|
| Сварочные материалы | Электроды УОНИ 13/55 ГОСТ 9466-75 |
|---|
