Теплообменник 500ТПГ-1,6-25-3-И
Особенности
Северное исполнение
Климатическое исполнение ХЛ1, минимальная температура стенки −60 °C.
Термообработка
Термообработка (трубное / межтрубное пространство): нет / нет

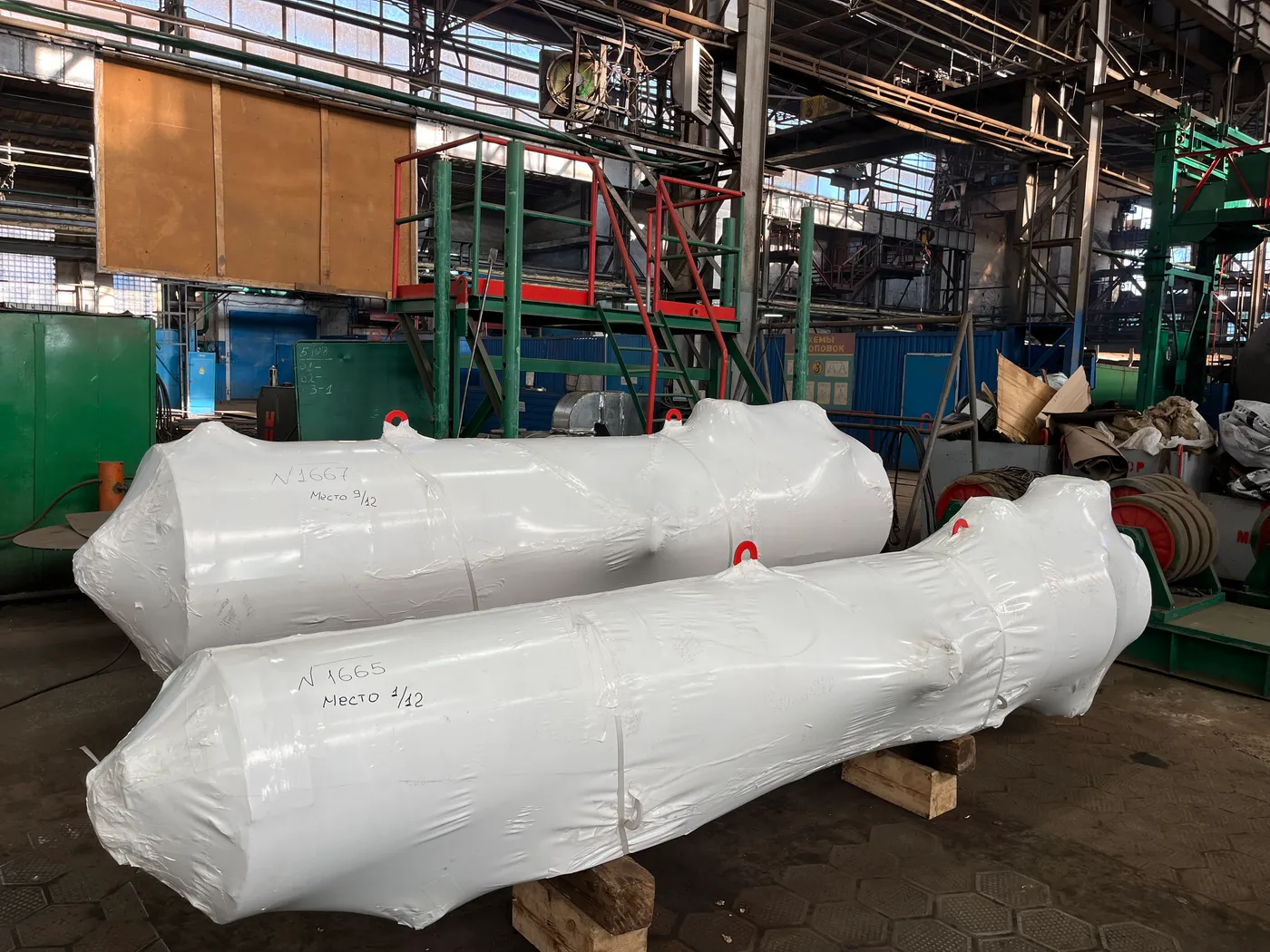

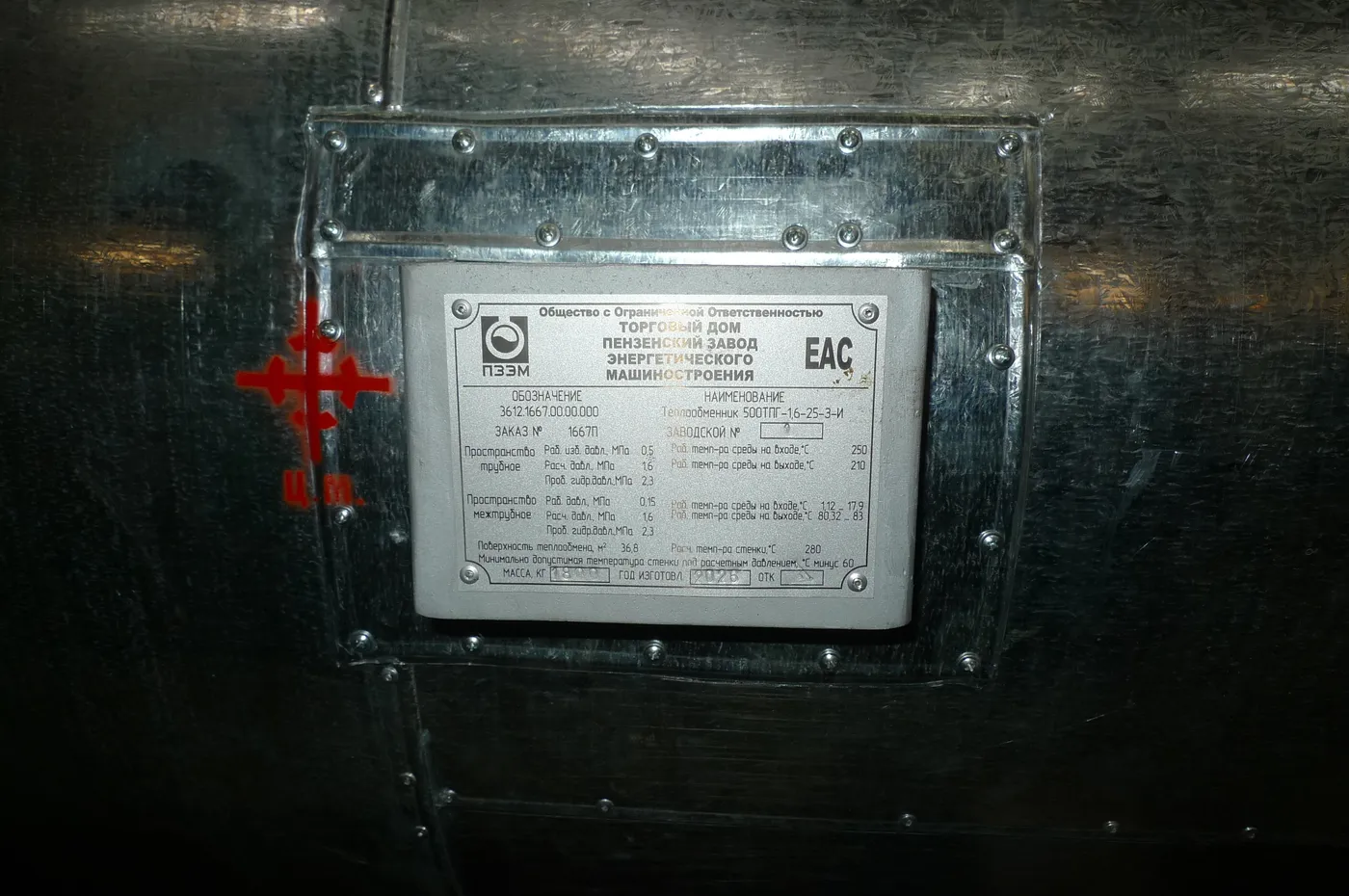

О проекте: Компания ООО «ТД ПЗЭМ» изготовила и поставила теплообменник 2-й ступени 500ТПГ-1,6-25-3-И для АО "АЛРОСА-Газ"». Оборудование предназначено для передачи тепловой энергии между рабочими средами в составе промышленной технологической системы. Теплообменник обеспечивает поддержание заданных температурных параметров процесса и стабильную работу оборудования в непрерывном режиме эксплуатации. Конструкция аппарата разработана с учетом требований к надежности, герметичности и долговечности при работе под давлением. Для изготовления оборудования использована низколегированная конструкционная сталь 09Г2С, широко применяемая в нефтегазовой, химической и энергетической промышленности благодаря высоким прочностным характеристикам и устойчивости к эксплуатационным нагрузкам. Основные характеристики оборудования: Тип аппарата — теплообменник 2-й ступени 500ТПГ-1,6-25-3-И Материал исполнения — сталь 09Г2С Рабочее давление — 1,6 МПа (16 кгс/см²) Масса аппарата — 1 800 кг (с теплоизоляцией) Сроки выполнения: Изготовление и поставка оборудования выполнены в рамках производственного графика предприятия. Отгрузка теплообменника заказчику осуществлена в феврале 2026 года после завершения полного комплекса контрольных и испытательных мероприятий. Результат проекта: Заказчику поставлен теплообменный аппарат в полной заводской готовности, прошедший контроль качества и подготовленный к монтажу на объекте эксплуатации. Реализация проекта позволила обеспечить: стабильный теплообмен в технологическом процессе; надежную работу оборудования при расчетных нагрузках; герметичность конструкции и безопасность эксплуатации; устойчивость к длительной работе в непрерывном режиме; соответствие требованиям промышленной эксплуатации. Все этапы производства, включая подготовку материалов, изготовление узлов, сварочные работы, контроль качества и испытания, выполнены специалистами ПЗЭМ на собственной производственной площадке. Теплообменное оборудование ПЗЭМ изготавливается в соответствии с требованиями действующих нормативных документов и адаптируется под параметры конкретного технологического процесса заказчика.
| Назначение аппарата | Вторая ступень нагрева нестабильного конденсата |
|---|---|
| Тип аппарата | ТПГ |
| Группа аппарата по ГОСТ 34347-2017 (трубное / межтрубное) | 1 / 1 |
| Группа рабочей среды по ТР ТС 032/2013 (трубное / межтрубное) | 1 / 1 |
| Категория аппарата по ТР ТС 032/2013 (трубное / межтрубное) | 2 / 4 |
| Вместимость, м³ (трубное / межтрубное) | 0,28 / 0,4 |
| Давление рабочее избыточное, МПа (кгс/см²) (трубное / межтрубное) | 0,5 (5,0) / 0,15 (1,5) |
| Давление расчётное, МПа (кгс/см²) (трубное / межтрубное) | 1,6 (16,0) / 1,6 (16,0) |
| Давление пробное гидравлическое, МПа (кгс/см²) (трубное / межтрубное) | 2,3 (23,0) / 2,53 (25,3) |
| Давление абс., вход, МПа (трубное / межтрубное) | 0,6 / 0,25 |
| Давление абс., выход, МПа (трубное / межтрубное) | 0,599 / 0,2459 |
| Расчетная температура стенки, °C | 280 |
| Температура при пропарке, °C | 175 |
| Минимально допустимая температура стенки, находящейся под давлением, °C | минус 60 |
| Диапазон производительности, % | 10...110 |
| Рабочая среда (трубное / межтрубное) | жидкость / газ, жидкость |
| Класс опасности по ГОСТ 12.1.007-76 (трубное / межтрубное) | 4 / 4 |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | IIA-T3 |
| Пожароопасность по ГОСТ 12.1.004-91 (трубное / межтрубное) | да / да |
| Коррозионность (трубное / межтрубное) | да / да |
| Коррозионное растрескивание (трубное / межтрубное) | нет / нет |
| Материал: корпус, камера распределительная, перегородки, опоры | 09Г2С-15 ГОСТ 19281 |
| Материал: стяжки, трубы дистанционные | 09Г2С ГОСТ 19281-2014 |
| Материал: трубы теплообменные | ø25х2, ст. 20 ГОСТ 550-75 |
| Материал: фланцы | поковка гр. IV КП245 ГОСТ 8479-70 из стали 09Г2С ГОСТ 19281-2014 |
| Материал крепежных изделий | сталь 40Х ГОСТ 4543-2016 |
| Тип прокладок для фланцев соединений | СНП по ОСТ 26.260.454-99 |
| Тип прокладок для камеры распределительной | ПУТГ по ТУ 5728-006-93978201-2008 |
| Тип соединения труб с трубной решеткой | обварка с развальцовкой |
| Поверхность теплообмена, м² | 36,8 |
| Число ходов (трубное / межтрубное) | 2 / 1 |
| Прибавка для компенсации коррозии (корпус), мм | 2,0 |
| Расчетный (назначенный) срок службы аппарата, лет | 20 |
| Сейсмичность по MSK-64, баллов, не более | менее 6 (несейсмичный район) |
| Место установки | на открытом воздухе |
| Число циклов нагружения за весь срок службы | не более 1000 |
| Термообработка (трубное / межтрубное пространство) | нет / нет |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Диаметр (внутр), мм | 500 |
| Длина, мм | 4675 |
| Ширина, мм | 1170 |
| Высота, мм | 1288 |
| Схема расположения труб | по вершинам равносторонних треугольников, 60°; шаг 32 мм |
| Испытание | на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 1 часа |
| Покрытие/окраска | наружная поверхность – эмаль антикоррозионная термостойкая "Церта" ТУ 2312-002-49248846-2002, толщина покрытия не менее 80 мкм, класс покрытия VI; строповые устройства поз. 12 – грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002 |

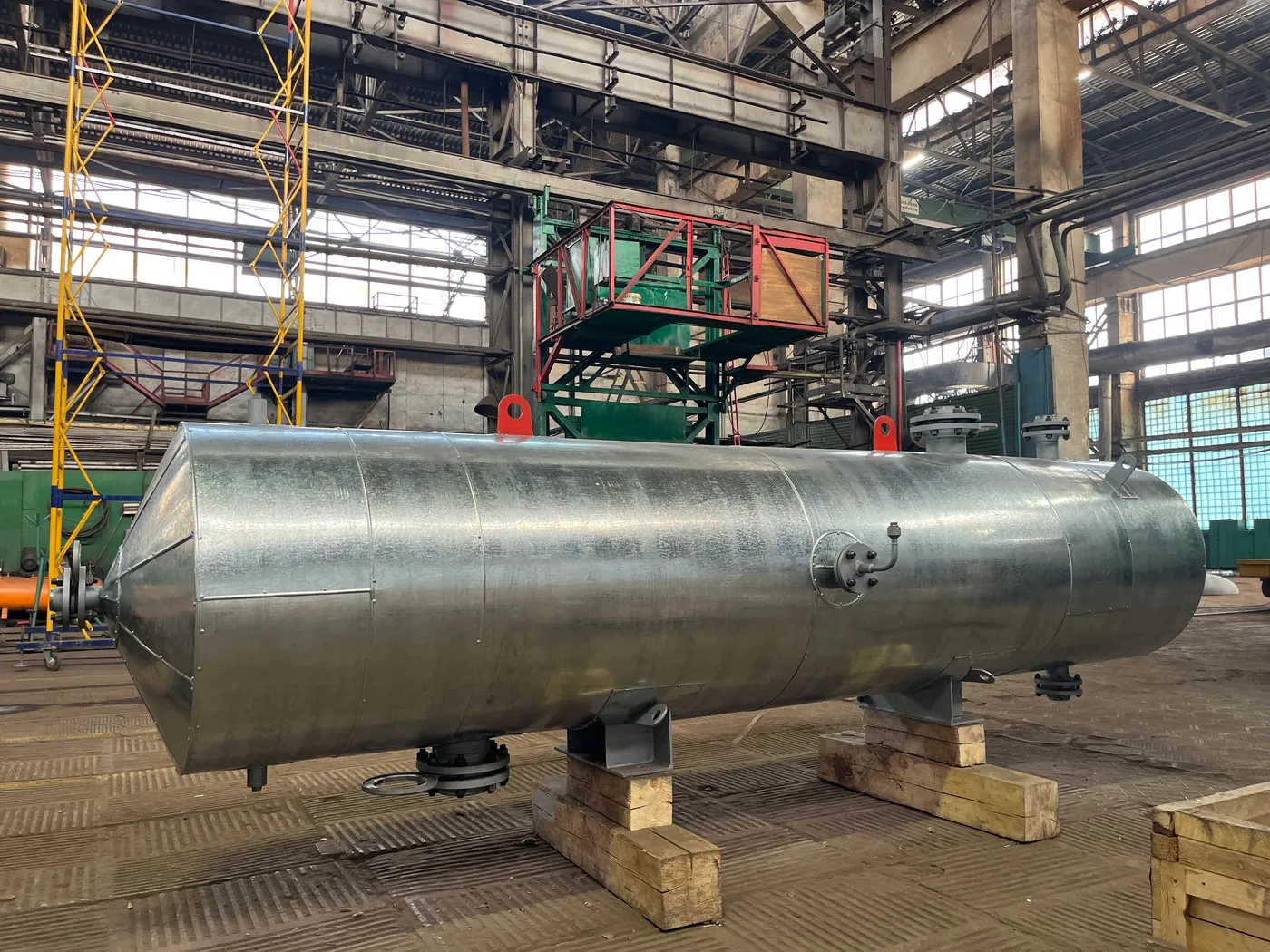

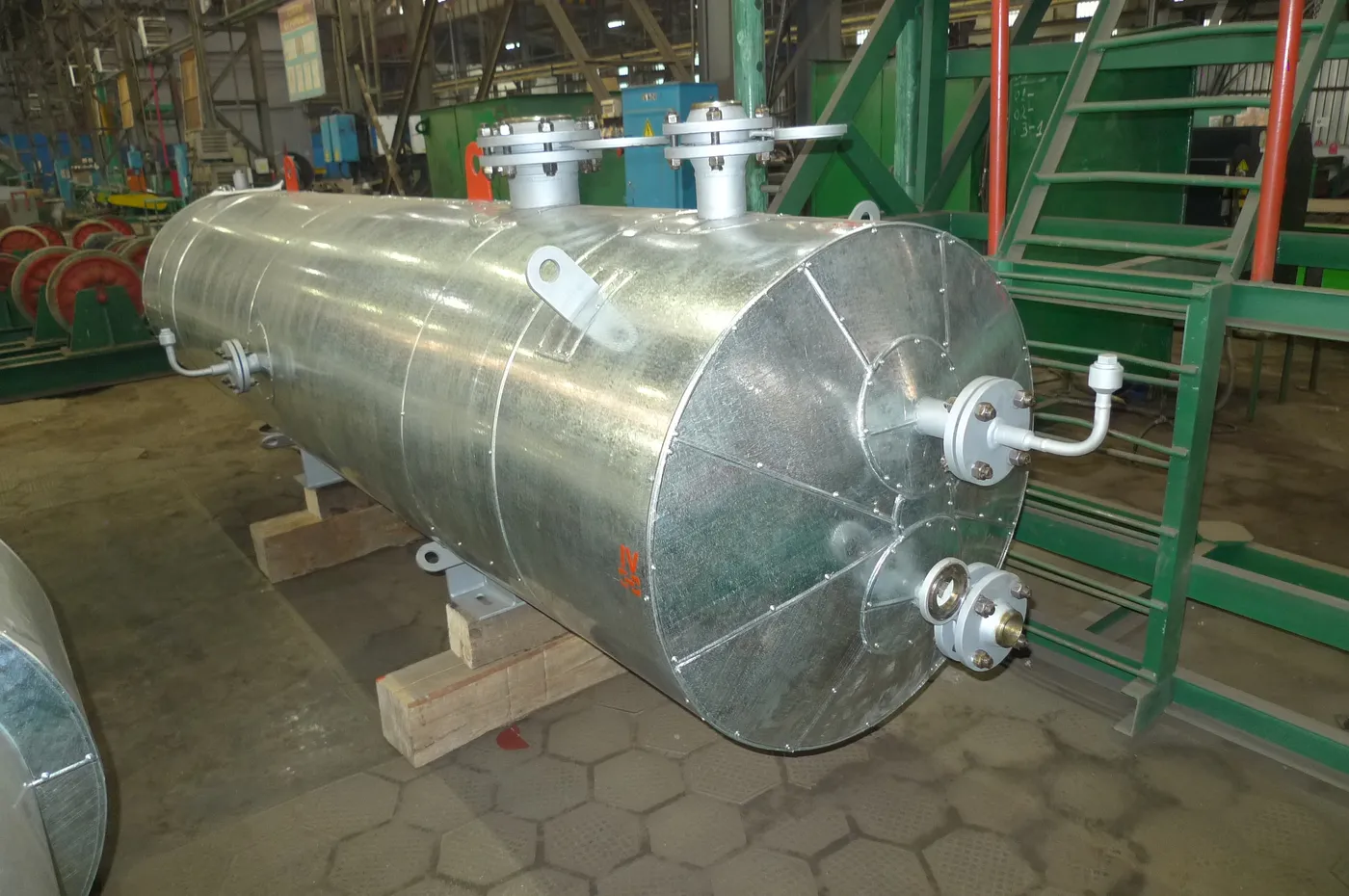

| Изоляция | Аппарат теплоизолировать на заводе-изготовителе. Материал теплоизоляции: маты прошивные из минеральной ваты по ГОСТ 21880-2011, защитный слой теплоизоляции – лист оцинкованный 0,7 мм ГОСТ 14918-2020 |
| Требование к крепежу | Сортовой прокат из стали 40Х для крепежных изделий должен быть испытан при температуре минус 60°C, ударная вязкость не менее KCV 30Дж/см² |
| Неразрушающий контроль (УЗД, РК, ЦДС), % | 100 |
| Специальные характеристики | Развальцовка труб в трубной решетке |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| N1 | Выход из трубного пространства (теплоноситель) | 80 | 1,6 |
| N2 | Вход в межтрубное пространство (нестабильный конденсат) | 150 | 1,6 |
| N3 | Выход из межтрубного пространства (нестабильный конденсат) | 150 | 1,6 |
| N4 | Вход в трубное пространство (теплоноситель) | 80 | 1,6 |
| N5 | Подключение энергосред (продувка/пропарка) | 50 | 1,6 |
| N6 | Подключение энергосред (продувка/пропарка) | 50 | 1,6 |
| N7 | Манометр | 50/М20х1,5 | 1,6 |
| N8 | Манометр | 50/М20х1,5 | 1,6 |
| N9 | Воздушник | – | – |
| N10 | Дренаж | – | – |
