Трубный пучок 372Е08А,В

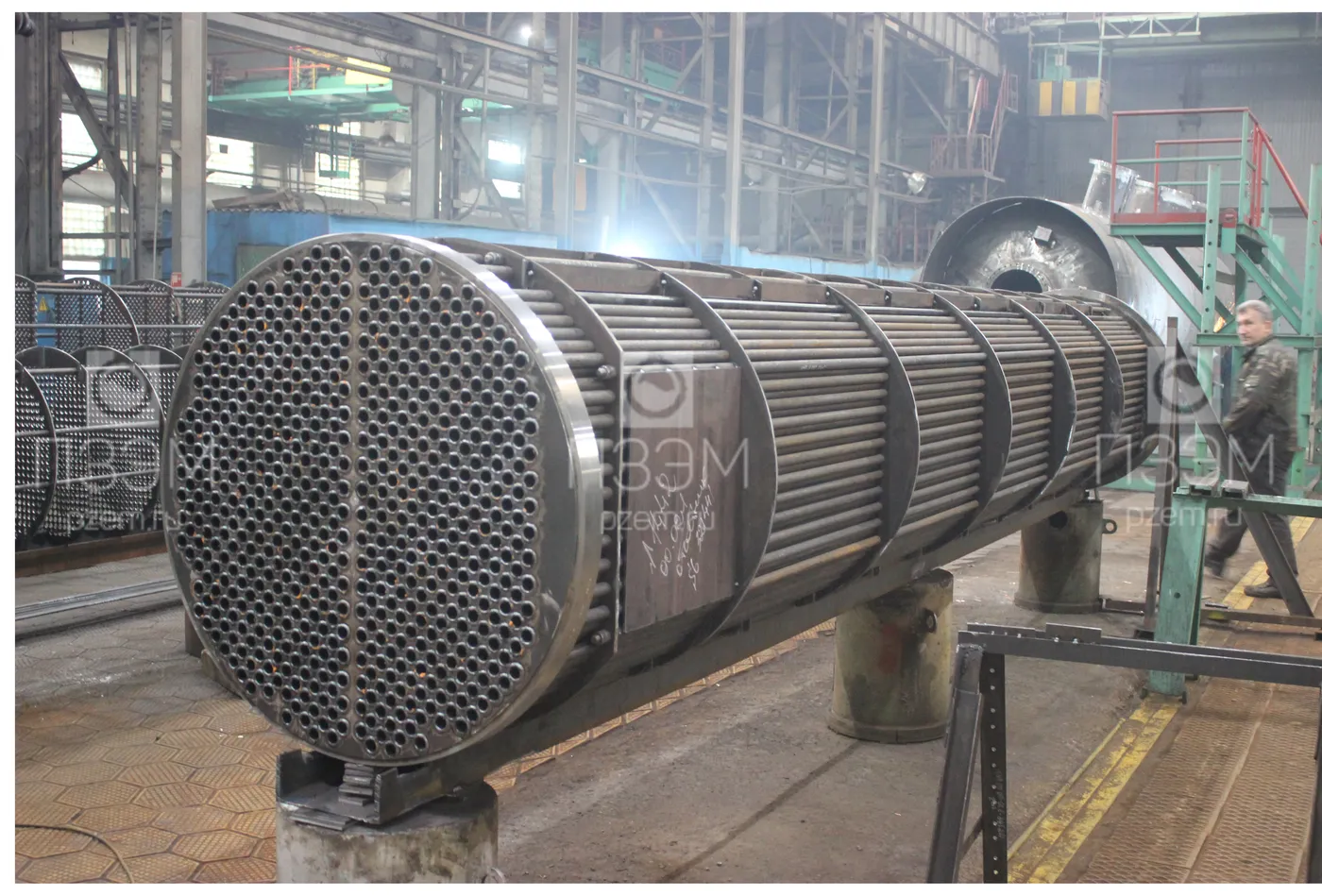

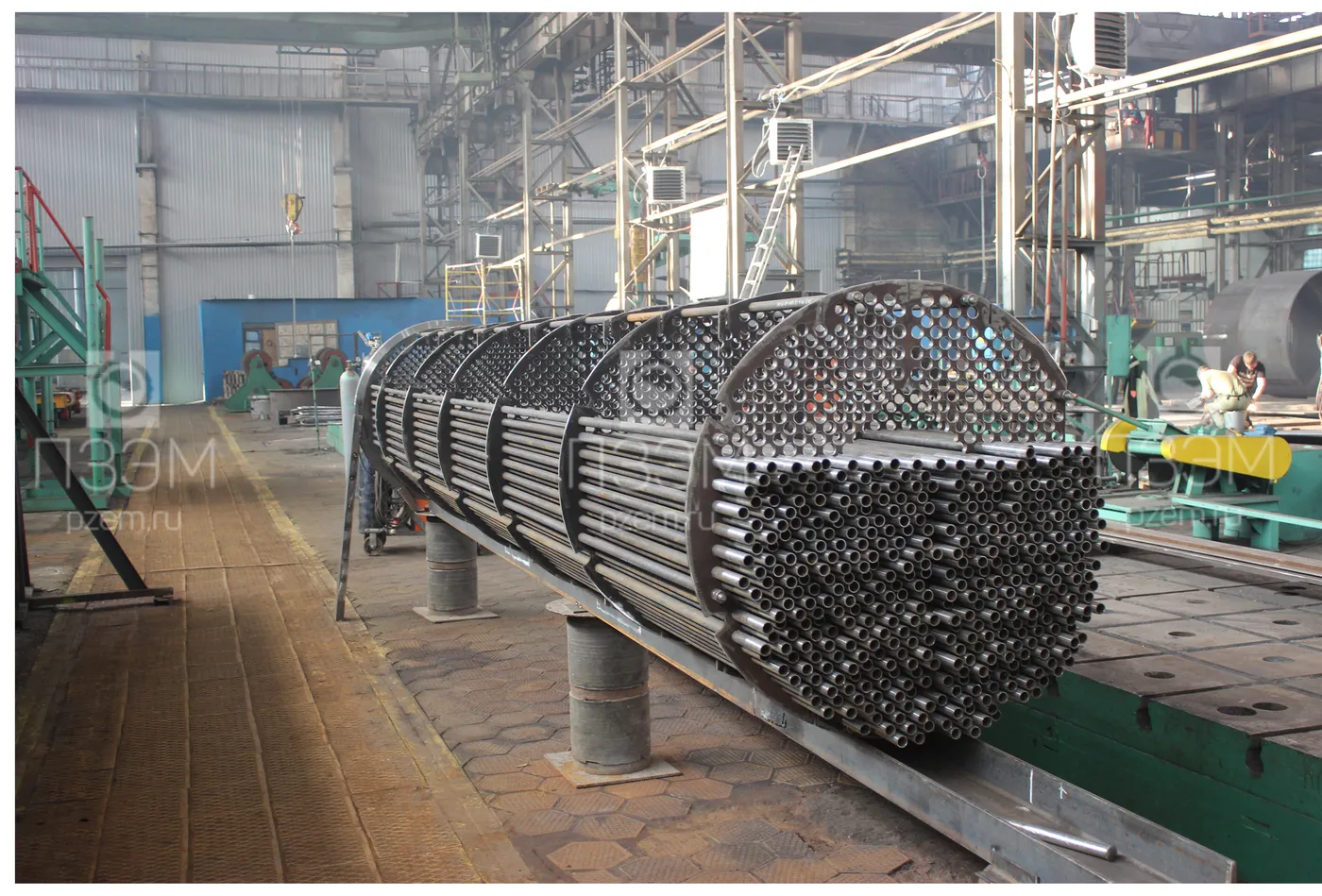

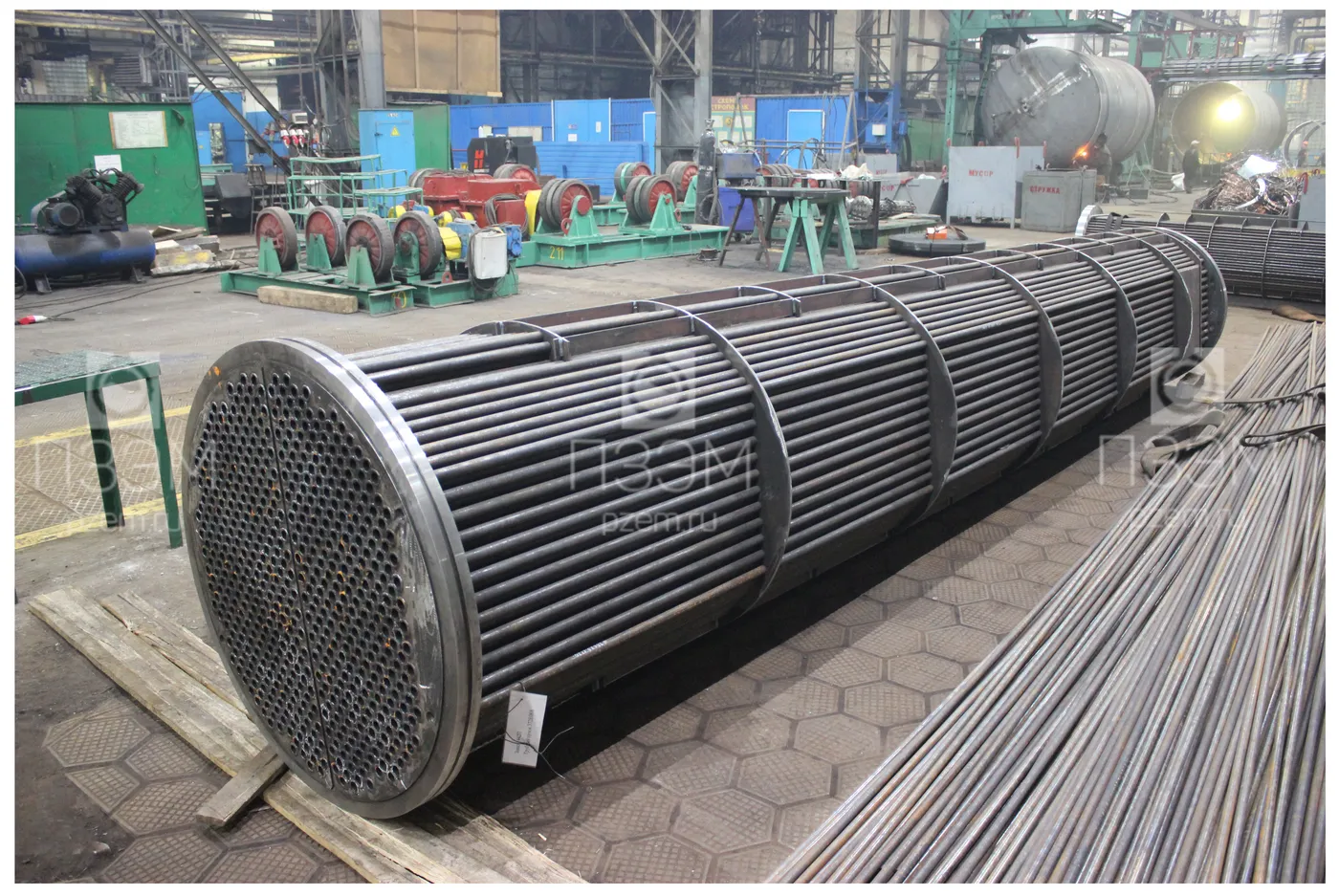

Для нужд ПАО «Газпром» изготовлены и поставлены трубные пучки; назначение — подогрев питания деэтанизатора. Масса — 5300 кг, материал теплообменных труб — сталь 20, материал исполнения — сталь 09Г2С-15.

Назначение аппарата	Для охлаждения МДЭА
Рабочие пространства	Межтрубное / Трубное
Группа аппарата по ГОСТ 34347-2017 (межтрубное / трубное)	1 / 3
Категория аппарата по СТО 00220575.063-2005	– / –
Группа рабочей среды по ТР ТС 032/2013 (межтрубное / трубное)	1 / 2
Категория аппарата по ТР ТС 032/2013	1
Вместимость трубного пучка, м³	1,3
Давление рабочее, МПа (кгс/см²) (межтрубное / трубное)	0,7 (7,0) / min 0,4 (4,0), max 0,5 (5,0)
Давление расчетное, МПа (кгс/см²) (межтрубное / трубное)	1,27 (12,7) / 0,8 (8,0)
Давление пробное гидравлическое, МПа (кгс/см²) (межтрубное / трубное)	1,75 (17,5) / 1,0 (10,0)
Температура на входе, °C (межтрубное / трубное)	90 / 22
Температура на выходе, °C (межтрубное / трубное)	90 / 27
Температура расчетная, °C (межтрубное / трубное)	100 / 40
Минимальная допустимая отрицательная температура стенки аппарата, находящегося под расчетным давлением, °C	минус 31
Рабочая среда, межтрубное	регенерированный раствор МДЭА (МЭГ-11,29%, МДЭА-40,79%, Mтр 3-0,35%, ТЭГ-0,21%, H2O-47,36%)
Рабочая среда, трубное	оборотная вода (H2O – 100 %)
Класс опасности по ГОСТ 12.1.007-76 (межтрубное / трубное)	2 / –
Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 (межтрубное / трубное)	IIA-T3 / –
Прибавка для компенсации коррозии, мм (межтрубное / трубное)	2,0 / 2,0
Сортамент теплообменных труб	25х2,0
Длина теплообменных труб, мм	6000
Количество теплообменных труб	607
Площадь поверхности теплообмена, м²	285

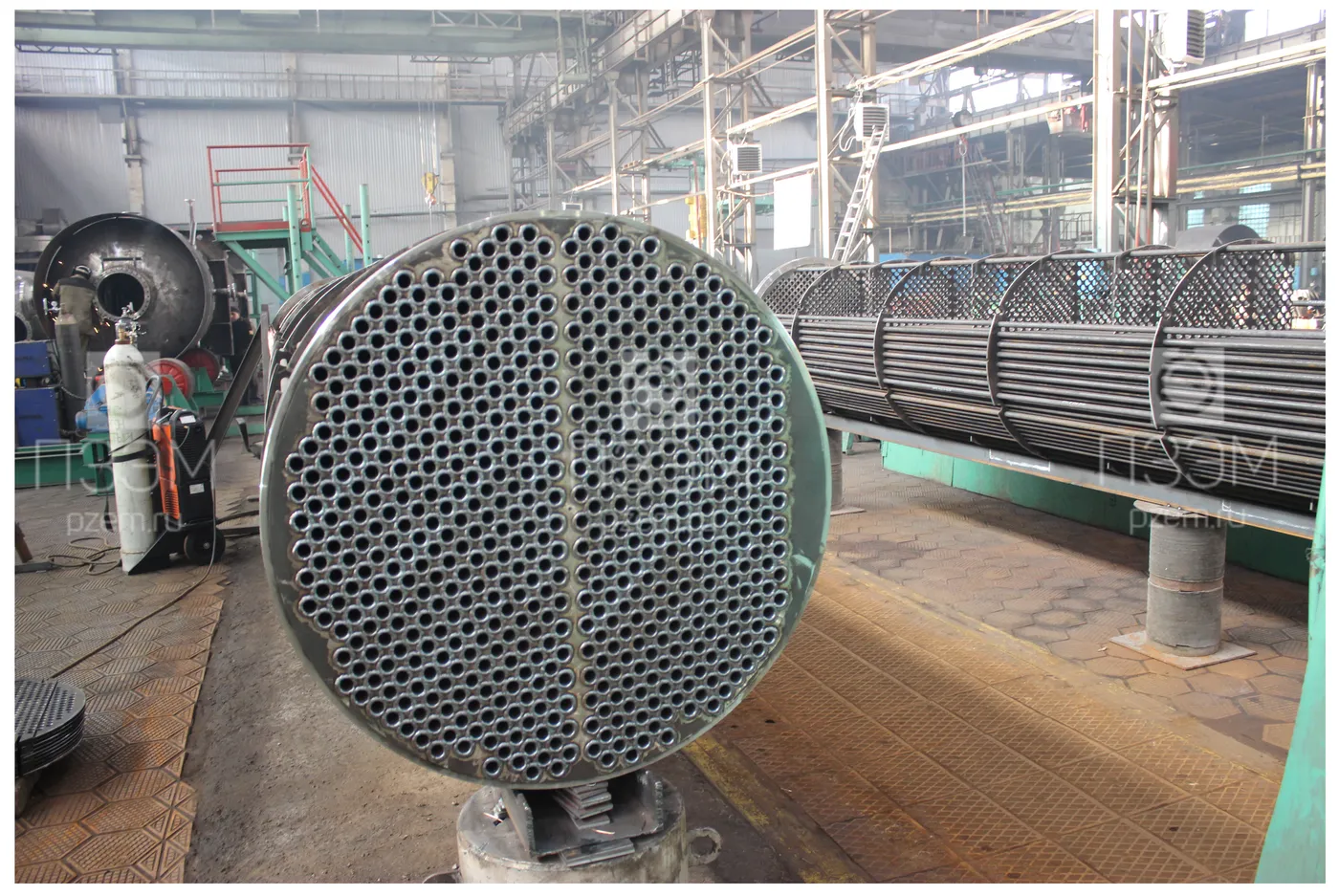

Схема расположения труб в решетках, шаг, мм	по квадрату, 90°; шаг 32
Число ходов по трубам	2
Назначенный срок службы трубного пучка, лет	10
Число циклов нагружения за весь срок службы, не более	1000
Термообработка	Нет
Сейсмичность района установки аппарата, баллов, не более	6
Категория взрывоопасной зоны места установки	В-1г
Категория пожароопасной зоны места установки	В-1г
Материал теплообменных труб	Труба сталь 20 ГОСТ 550-2020 гр. А
Материал решеток	Лист 09Г2С-15 ГОСТ 5520-2017

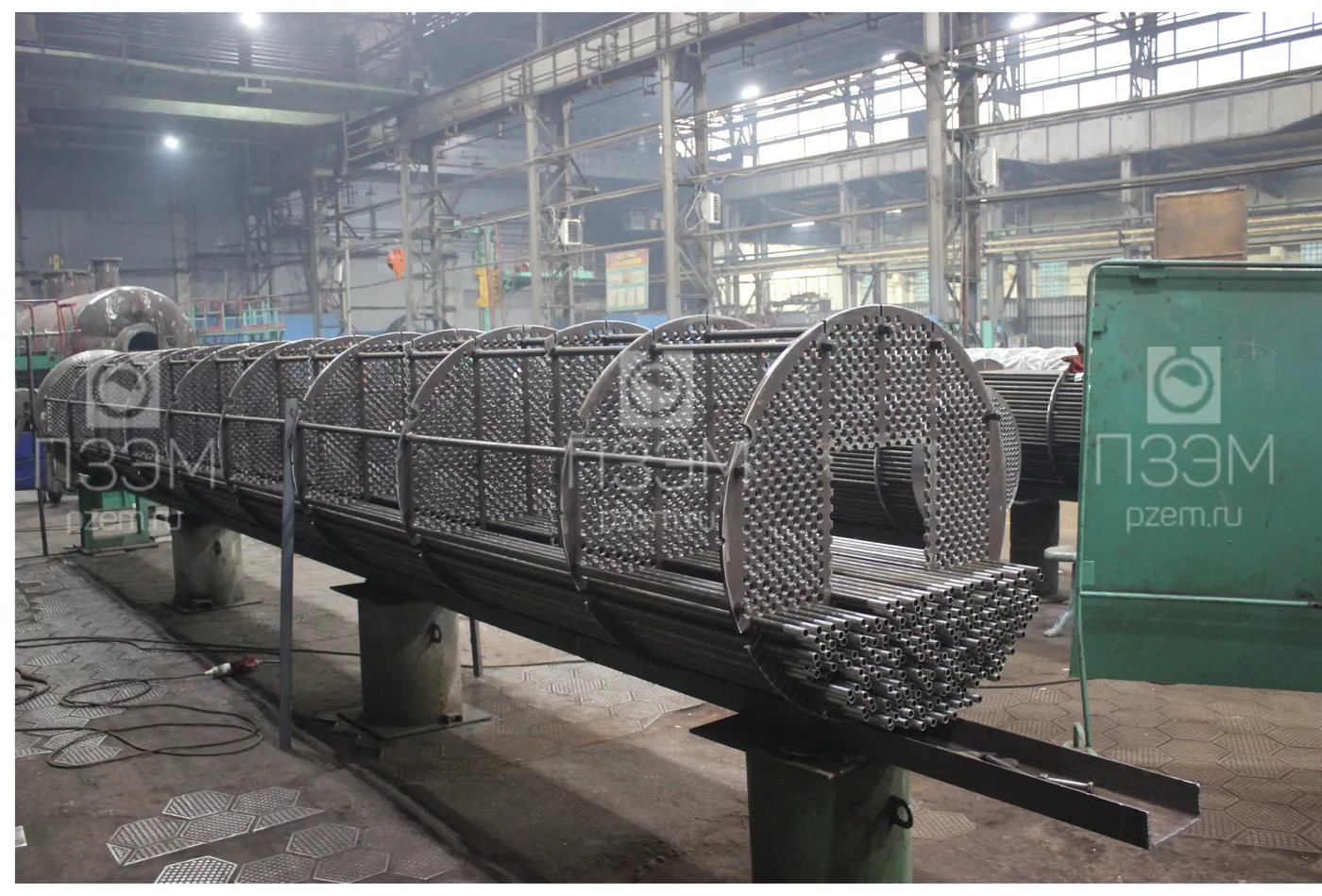

Материал перегородок, противобайпасных полос	Лист 09Г2С-15 ГОСТ 19281-2014
Материал ползунов	Труба 09Г2С ГОСТ 32678-2014 гр. В
Материал стяжек	Круг 09Г2С ГОСТ 19281-2014
Крепеж	12Х13 по СТП 26.260.2043-2004
Материал распорных трубок	Труба сталь 20 ГОСТ 8733-74
Материал отбойника	Лист 09Г2С-15 ГОСТ 19281-2014

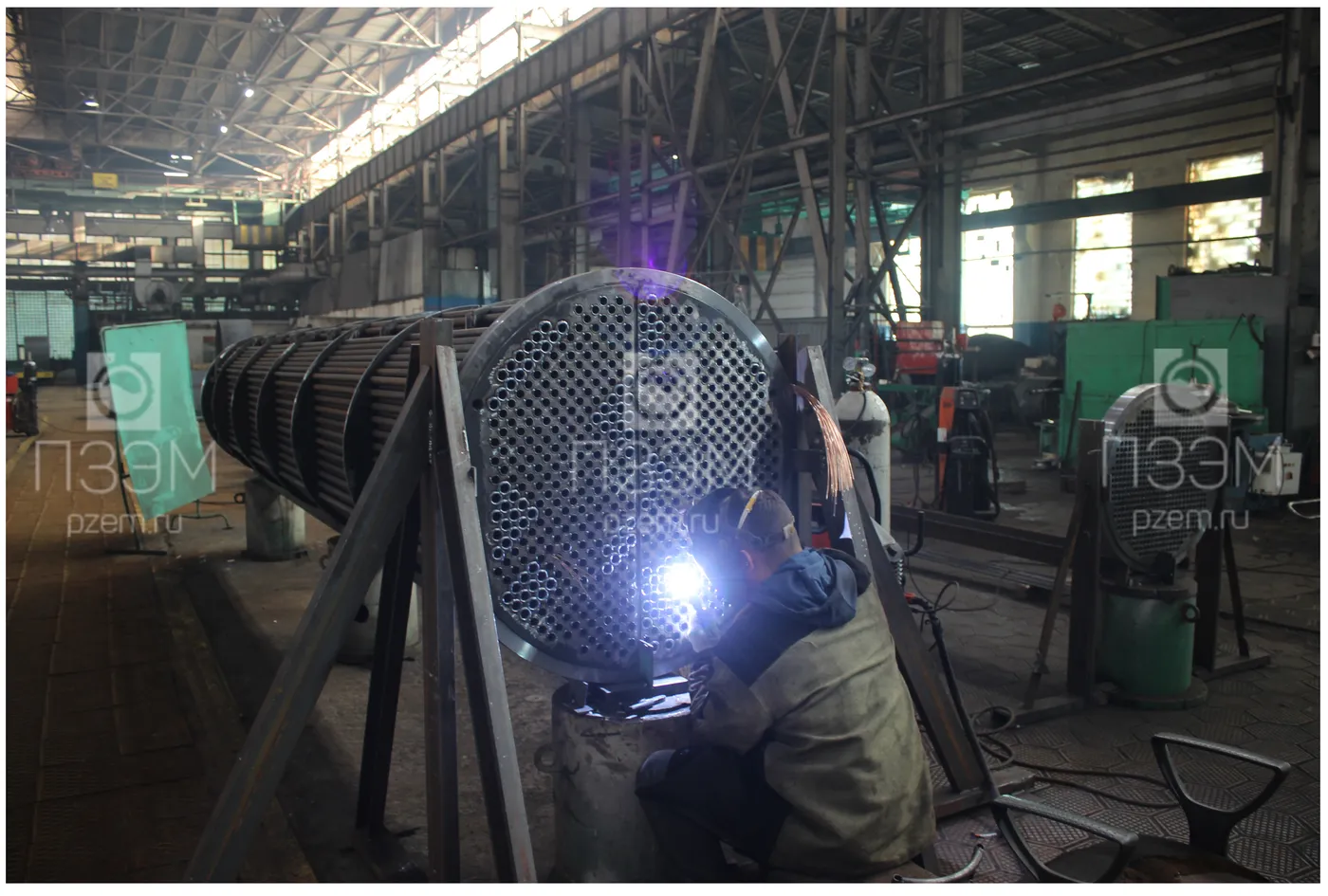

Способ соединения теплообменных труб с трубными решетками	обварка с развальцовкой (С1Р4 – класс точности – 4) по ГОСТ Р 55601-2013
Масса, кг	5300
Контроль	Сварные швы приварки труб к трубным решеткам подвергнуть контролю цветной или магнитопорошковой дефектоскопией в 100 % объеме
Испытание	На заводе-изготовителе трубный пучок испытать на прочность и герметичность пробным гидравлическим давлением по трубному пространству. Испытание по межтрубному пространству провести на монтажной площадке в составе аппарата силами, средствами и за счет Заказчика

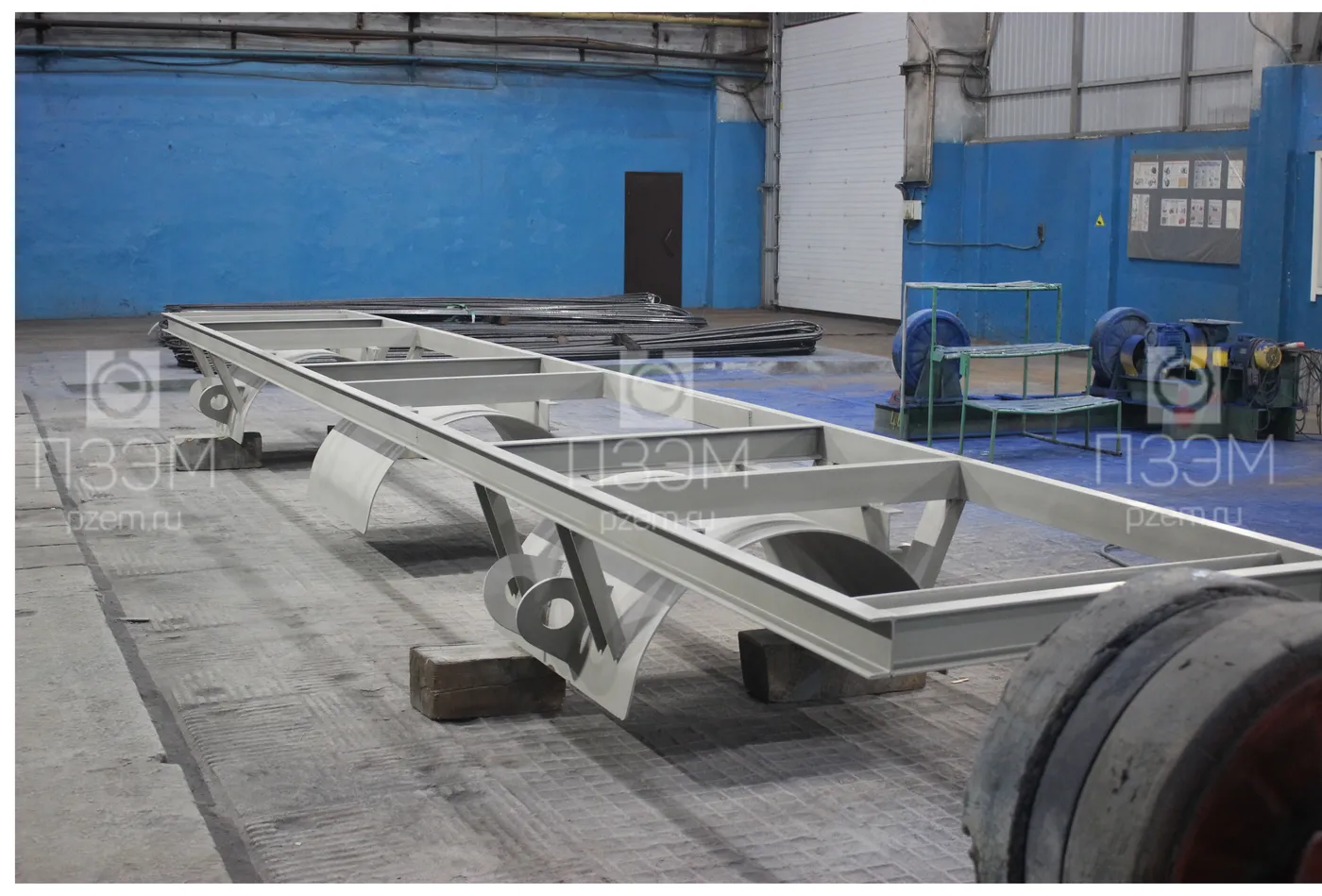

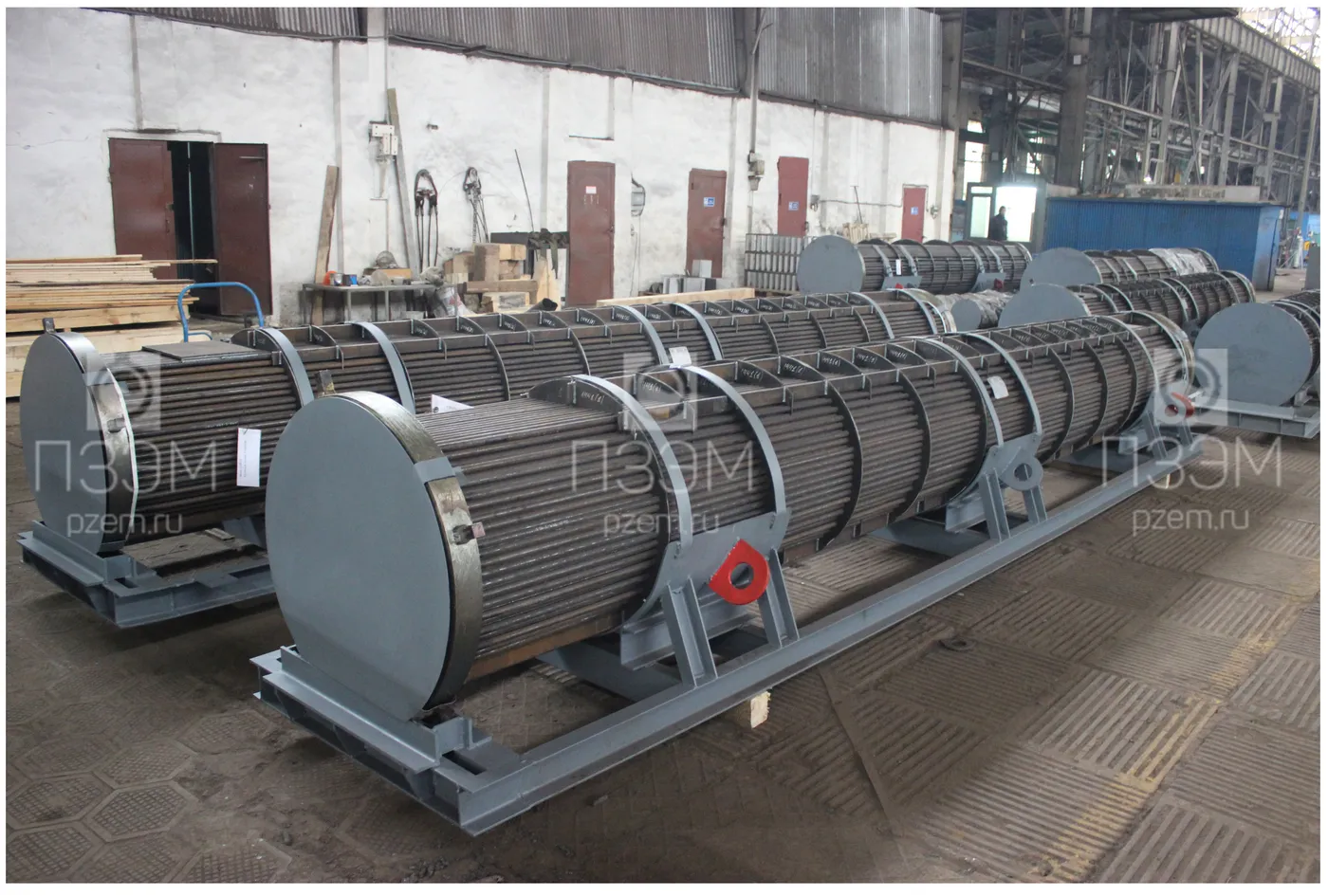

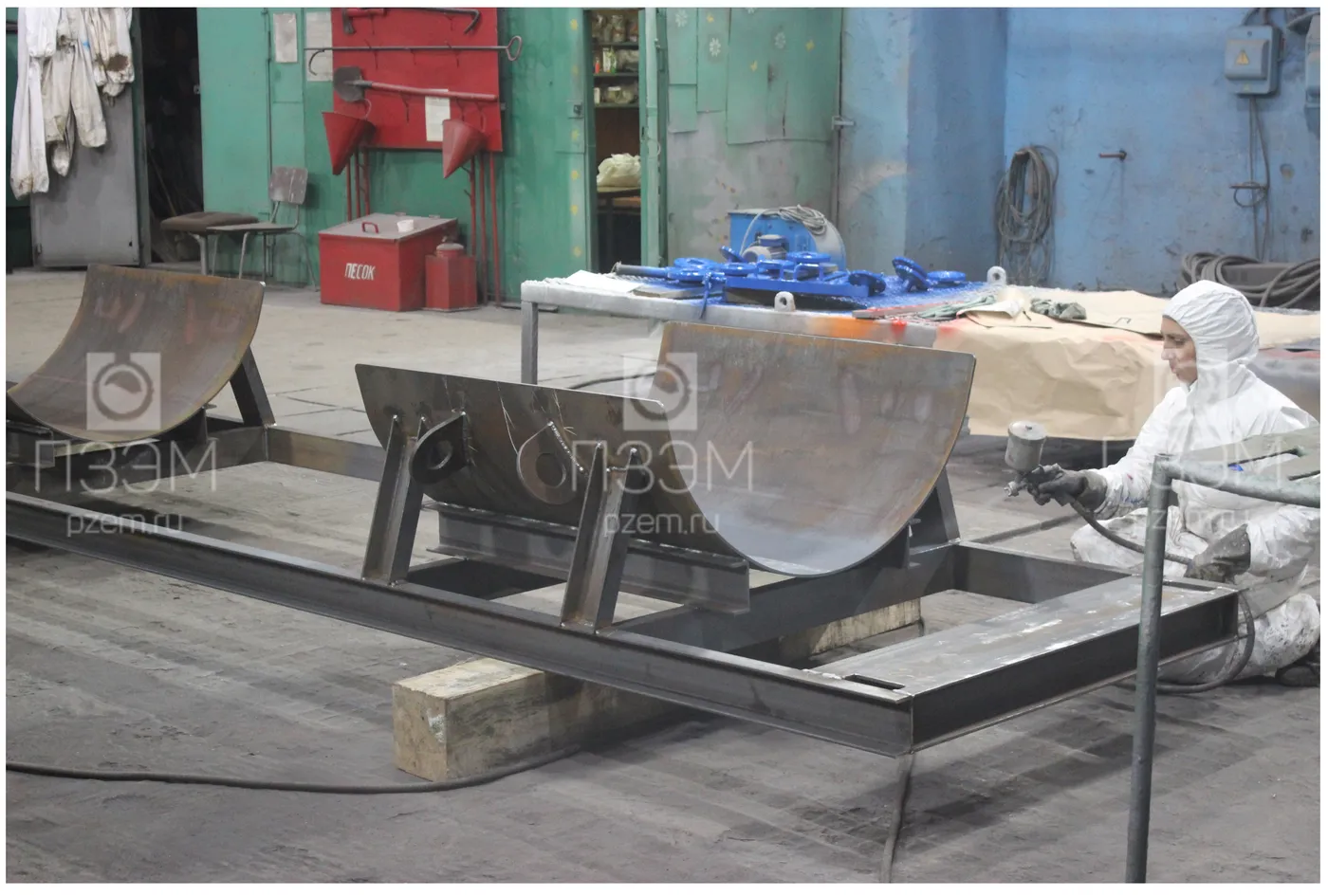

Состояние поставки	в собранном виде; комплект поставки: пучок трубный в сборе
