Пучок теплообменный

Характеристики

Тип оборудования: Комплектующие теплообменников
Продукция: Трубные пучки
Отрасль: Химическая промышленность
География: Нижний Новгород, Нижегородская область
Номер заказа: 767П
Вместимость: 0,355 м³
Площадь теплообмена: 29 м²
Рабочее давление: до 0,6 МПа
Расчётное давление: до 0,6 МПа
Расчётная температура: до 200 °C
Сталь: 09Г2С
Масса: 1 300 кг
Исполнение: горизонтальное

Новости

28.09.2026Из портфолио: теплообменник 2-й ступени 500ТПГ для газовой отрасли

28.09.2026Из портфолио: газовый сепаратор ГС1 для очистки попутного газа

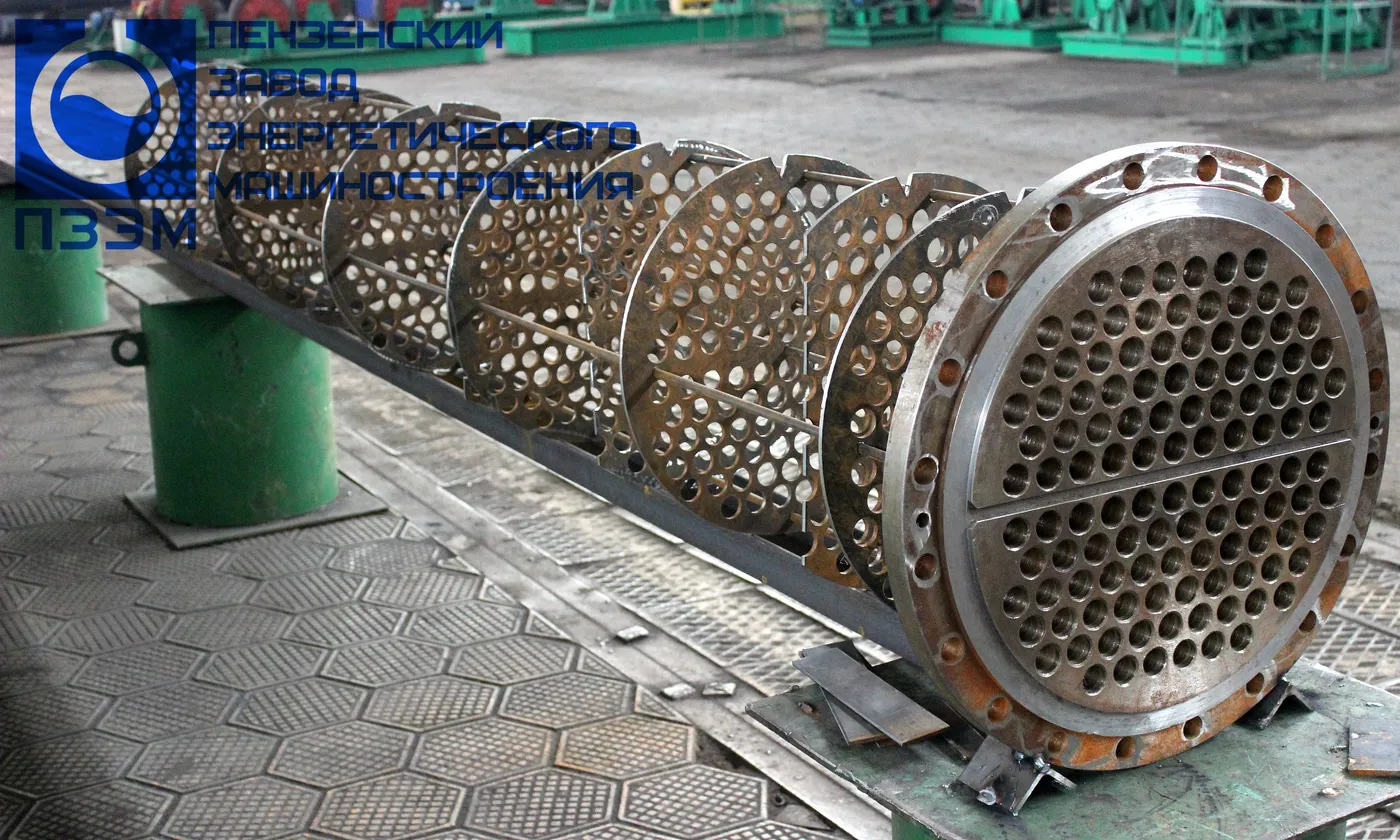

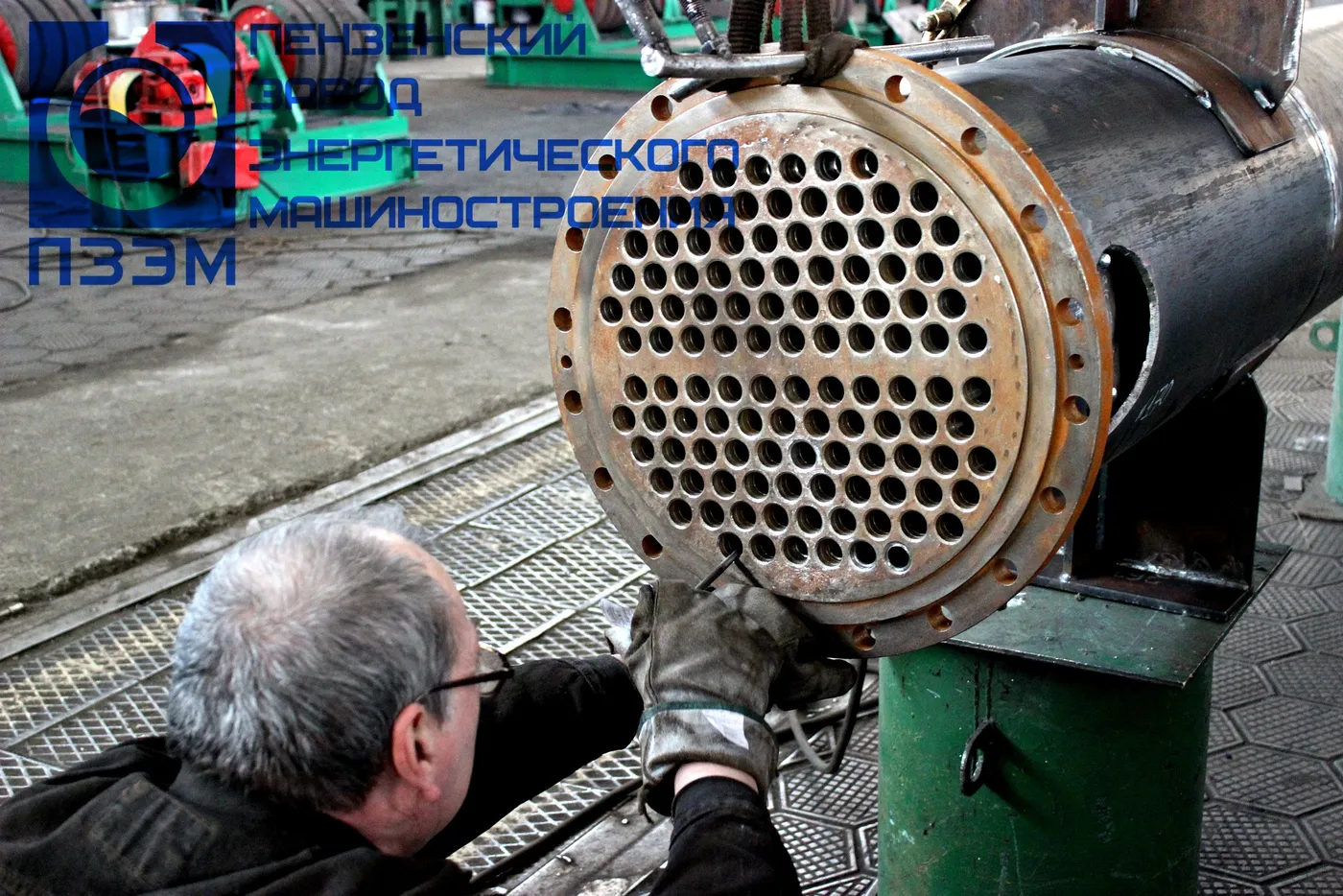

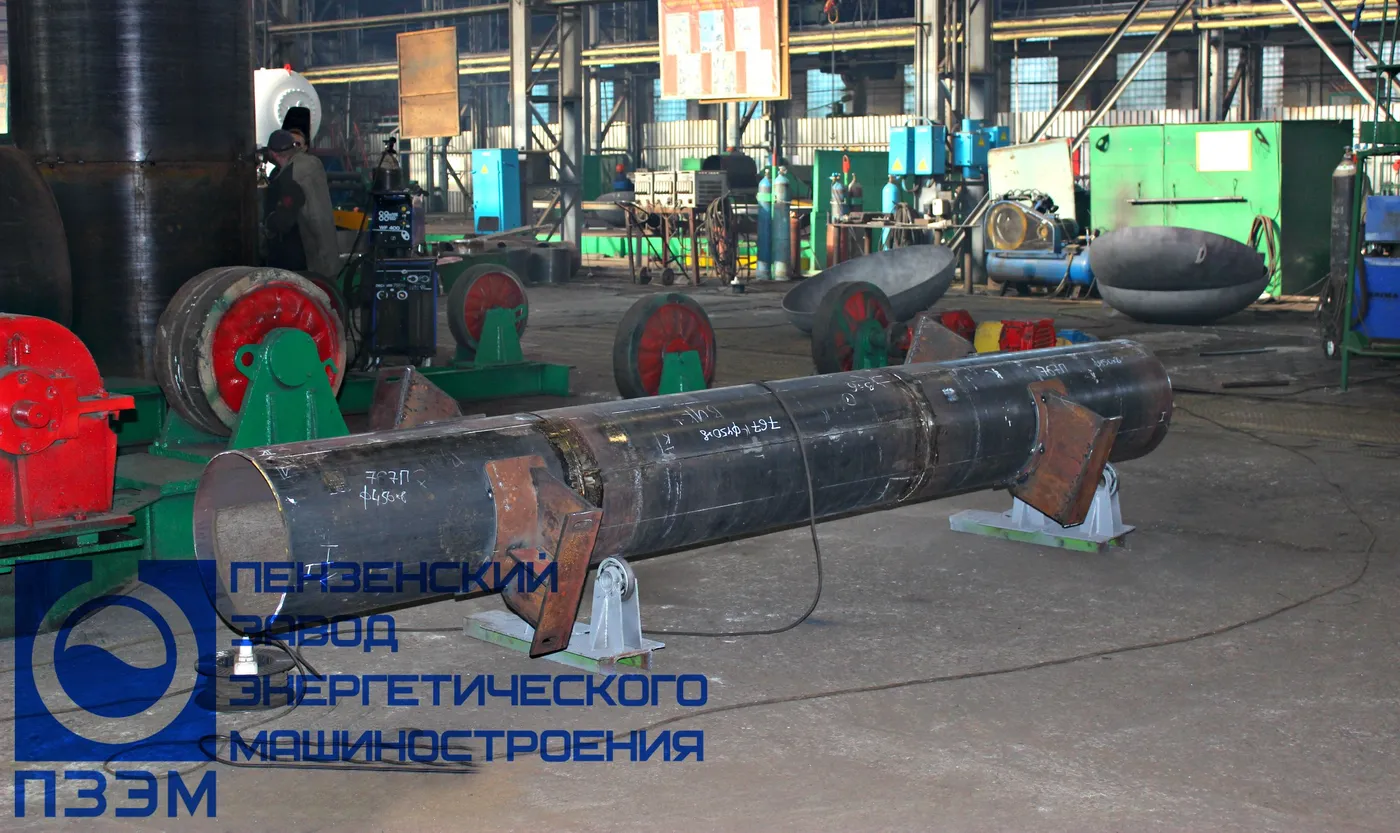

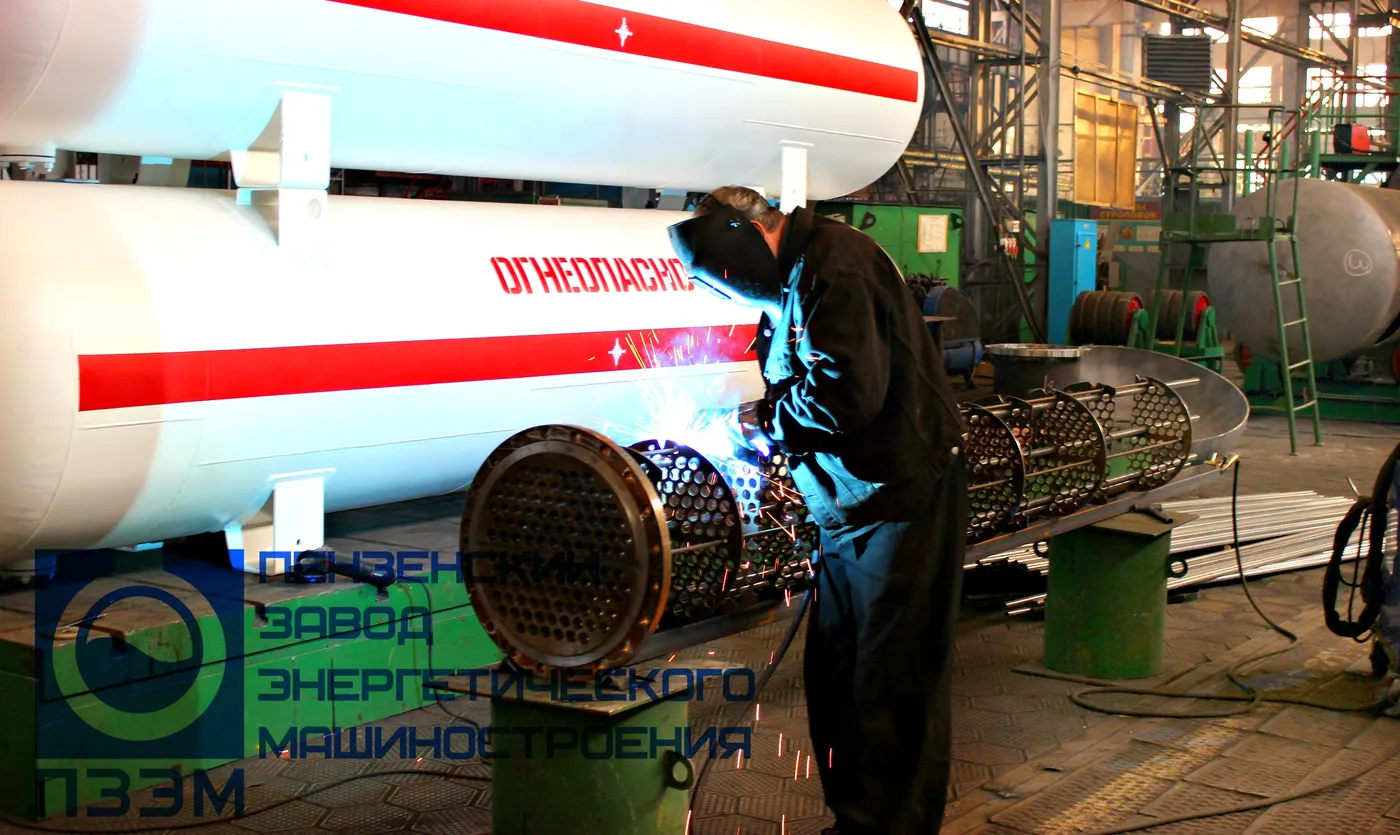

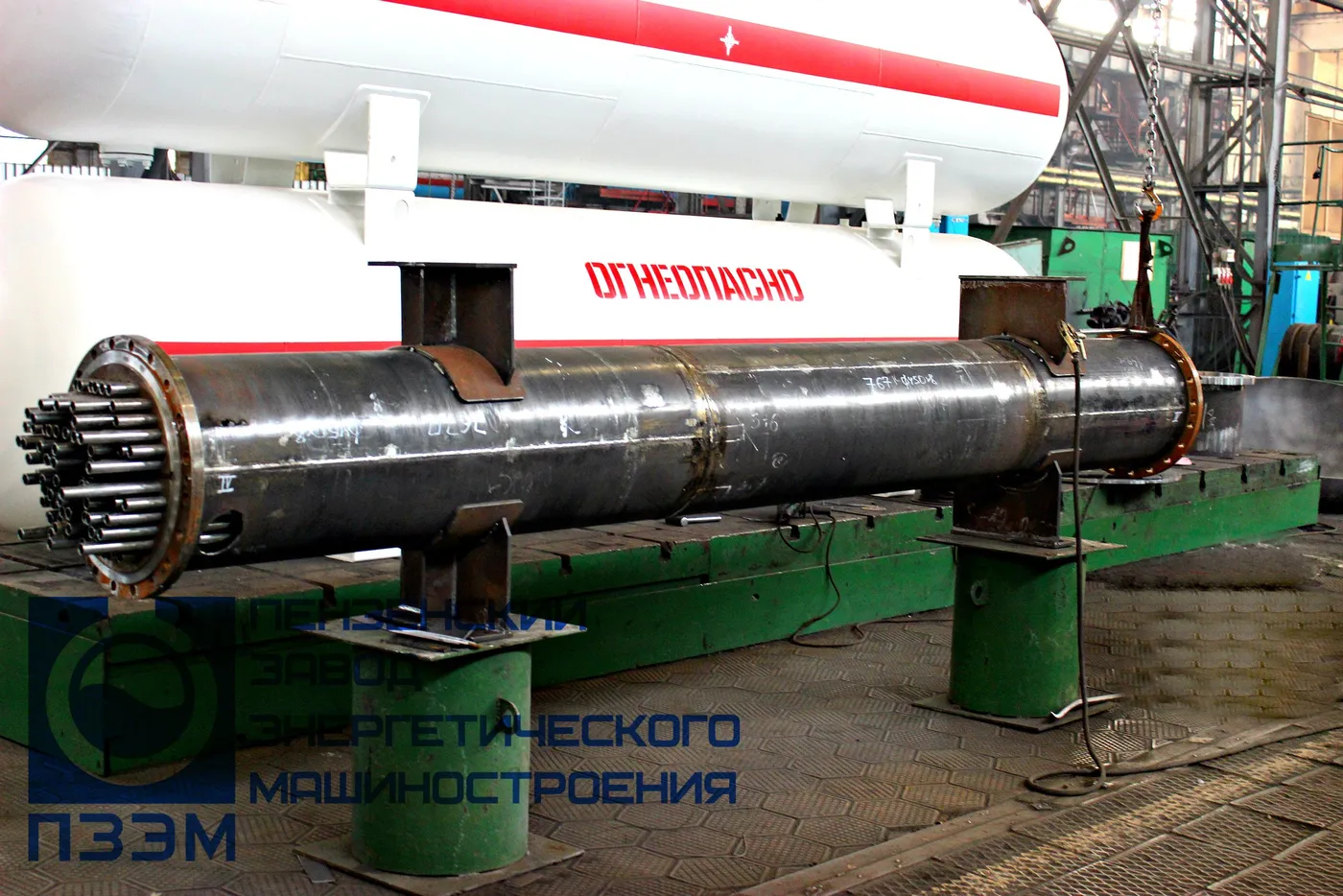

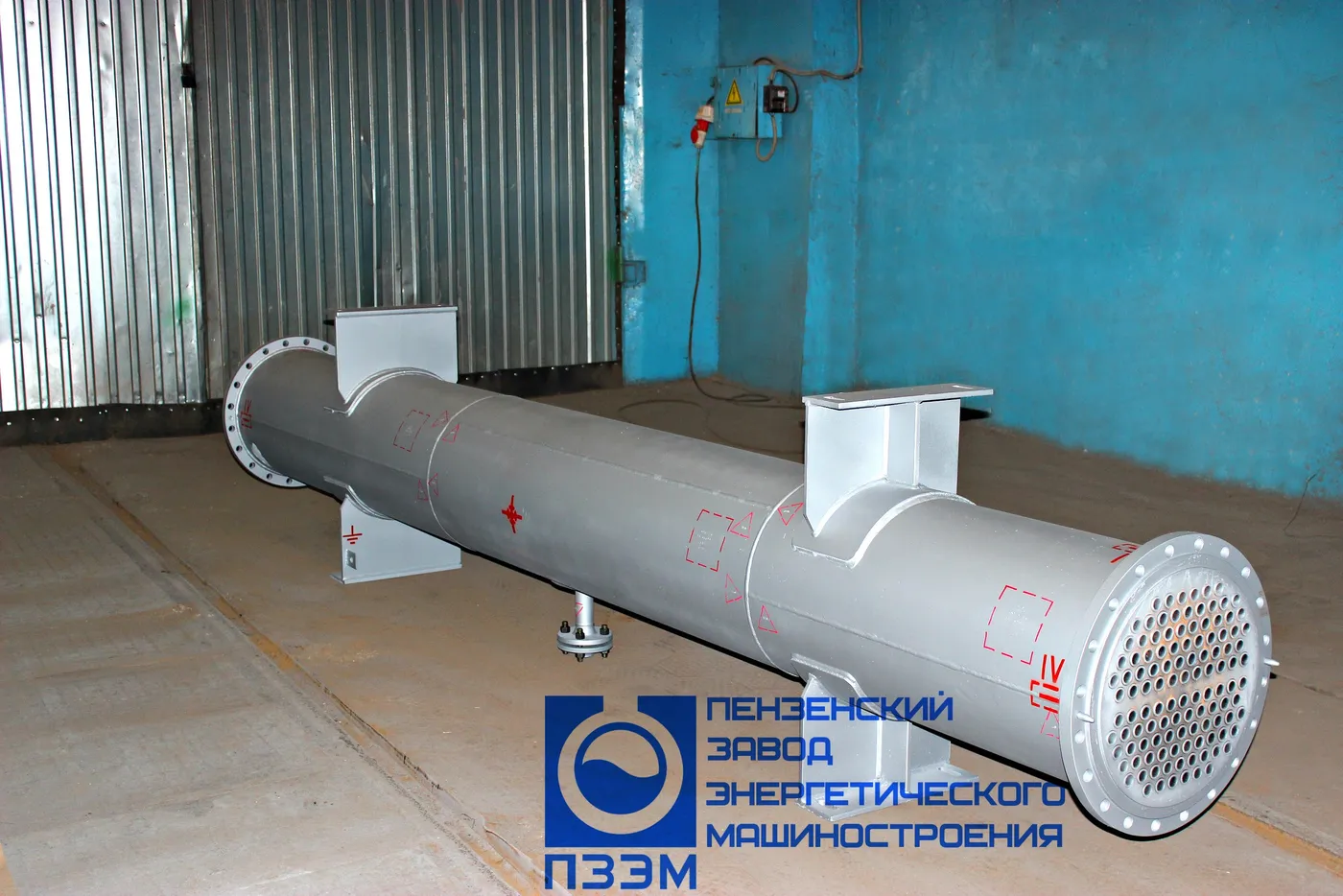

Трубный пучок для теплообменного аппарата изготовлен и поставлен в Нижний Новгород на химическое производство; предназначен для охлаждения воды в производственном контуре. Диаметр кожуха — 450 мм, длина — 4000 мм, материал кожуха — сталь 09Г2С, материал труб — сталь 20. Расчётный срок службы — 10 лет.

Группа по ГОСТ Р 52630	4
Рабочая среда (трубное / межтрубное)	вода / конденсат
Давление рабочее, не более, МПа (кгс/см²) (трубное / межтрубное)	0,6 (6,0) / 0,4 (4,0)
Давление расчётное, МПа (кгс/см²) (трубное / межтрубное)	0,6 (6,0) / 0,4 (4,0)
Давление пробное гидравлическое, МПа (кгс/см²) (трубное / межтрубное)	0,858 (8,58) / 0,624 (6,24)
Рабочая температура среды на входе, °C (трубное / межтрубное)	60 / 200
Рабочая температура среды на выходе, °C (трубное / межтрубное)	5 / 5
Пропарка	нет
Расчётная температура стенки, °C (трубное / межтрубное)	60 / 200
Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002 (трубное / межтрубное)	нет / –
Пожароопасность (трубное / межтрубное)	нет / –
Класс опасности по ГОСТ 12.1.007-76 (трубное / межтрубное)	не / –
Коррозионность	да
Основной материал	трубы – сталь 20; 09Г2С-12 ГОСТ 19281
Поверхность теплообмена, м²	29
Количество ходов по трубам	2
Вместимость, м³ (без учёта камер) (трубное / межтрубное)	0,175 / 0,355
Прибавка для компенсации коррозии (корпус), мм	1,6
Число циклов нагружения на весь срок службы, не более	не более 1000
Масса (основная надпись), кг	1300
Трубы	ø25х2,5, 116 труб
Исполнение	горизонтальный, опоры подвижная и неподвижная
Соединение труб с трубной решёткой	тип соединения и класс точности по ГОСТ Р 55601-2013 – Р4 (развальцовка)
Испытания	На заводе-изготовителе пучок испытать на прочность и герметичность пробным гидравлическим давлением в течение не менее 60 минут; после гидроиспытания просушить сжатым воздухом
Покрытие	наружной поверхности – эмаль антикоррозионная термостойкая «Церта» ТУ 2312-001-49248846-2000 (2 слоя), общая толщина покрытия – 100 мкм
