| Назначение аппарата | Для проведения технологических процессов |
|---|
| Наименование рабочего пространства | трубное / межтрубное |
|---|
| Группа аппарата по ГОСТ 34347-2017 | трубное 1; межтрубное 1 |
|---|
| Группа рабочей среды по ТР ТС 032/2013 | трубное 1; межтрубное 1 |
|---|
| Группа аппарата по ТР ТС 032/2013 | трубное 2; межтрубное 1 |
|---|
| Давление рабочее, МПа (кгс/см²) | трубное 4,65 (46,5); межтрубное 0,5 (5,0) |
|---|
| Давление расчётное, МПа (кгс/см²) | трубное 6,0 (60,0); межтрубное 1,2 (12,0) |
|---|
| Давление пробное гидравлическое, МПа (кгс/см²) | трубное 9,0 (90,0); межтрубное 1,8 (18,0) |
|---|
| Рабочая температура среды на входе, °C | трубное 33; межтрубное 195 |
|---|
| Рабочая температура среды на выходе, °C | трубное 85; межтрубное 125 |
|---|
| Расчетная температура стенки, °C | трубное 120; межтрубное 250 |
|---|
| Минимально допустимая температура стенки, находящейся под расчетным давлением, °C | 1 |
|---|
| Рабочая среда, трубное пространство | нефть |
|---|
| Рабочая среда, межтрубное пространство | терминол 55 |
|---|
| Физическое состояние | трубное жидкость; межтрубное жидкость |
|---|
| Плотность на входе, кг/м³ | трубное 822,6; межтрубное 751,69 |
|---|
| Плотность на выходе, кг/м³ | трубное 781,6; межтрубное 801,04 |
|---|
| Класс опасности по ГОСТ 12.1.007-76 | трубное 3; межтрубное 3 |
|---|
| Коррозионность | трубное да; межтрубное да |
|---|
| Коррозионное растрескивание | трубное нет; межтрубное нет |
|---|
| МКК | трубное нет; межтрубное нет |
|---|
| Материал: трубы теплообменные | ø19,05х1,7 Duplex 2205 |
|---|
| Материал: решетка трубная | поковка 09Г2с Гр. IV-КП245 ГОСТ 8479-70 |
|---|
| Материал: стяжки, трубы дистанционные | Сталь 09Г2С ГОСТ 19281-89 |
|---|
| Материал: корпус, камера распределительная, перегородки, опоры, крышка | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Материал крепежных изделий | сталь 40Х ГОСТ 4543-71 |
|---|
| Тип и материал прокладок | СНП по ОСТ 26.260.454-99; материал каркаса и ограничительных колец - 08Х18Н10Т или аналог (AISI 304) |
|---|
| Поверхность теплообмена, м² | 268,5 |
|---|
| Число ходов | трубное 4; межтрубное 1 |
|---|
| Прибавка для компенсации коррозии (корпус), мм | трубное 3,0 (трубы-0); межтрубное 3,0 |
|---|
| Расчетный (назначенный) срок службы аппарата, лет | не менее 20 |
|---|
| Число циклов нагружения на весь срок службы | не более 1000 |
|---|
| Термообработка | трубное пространство нет; межтрубное пространство нет |
|---|

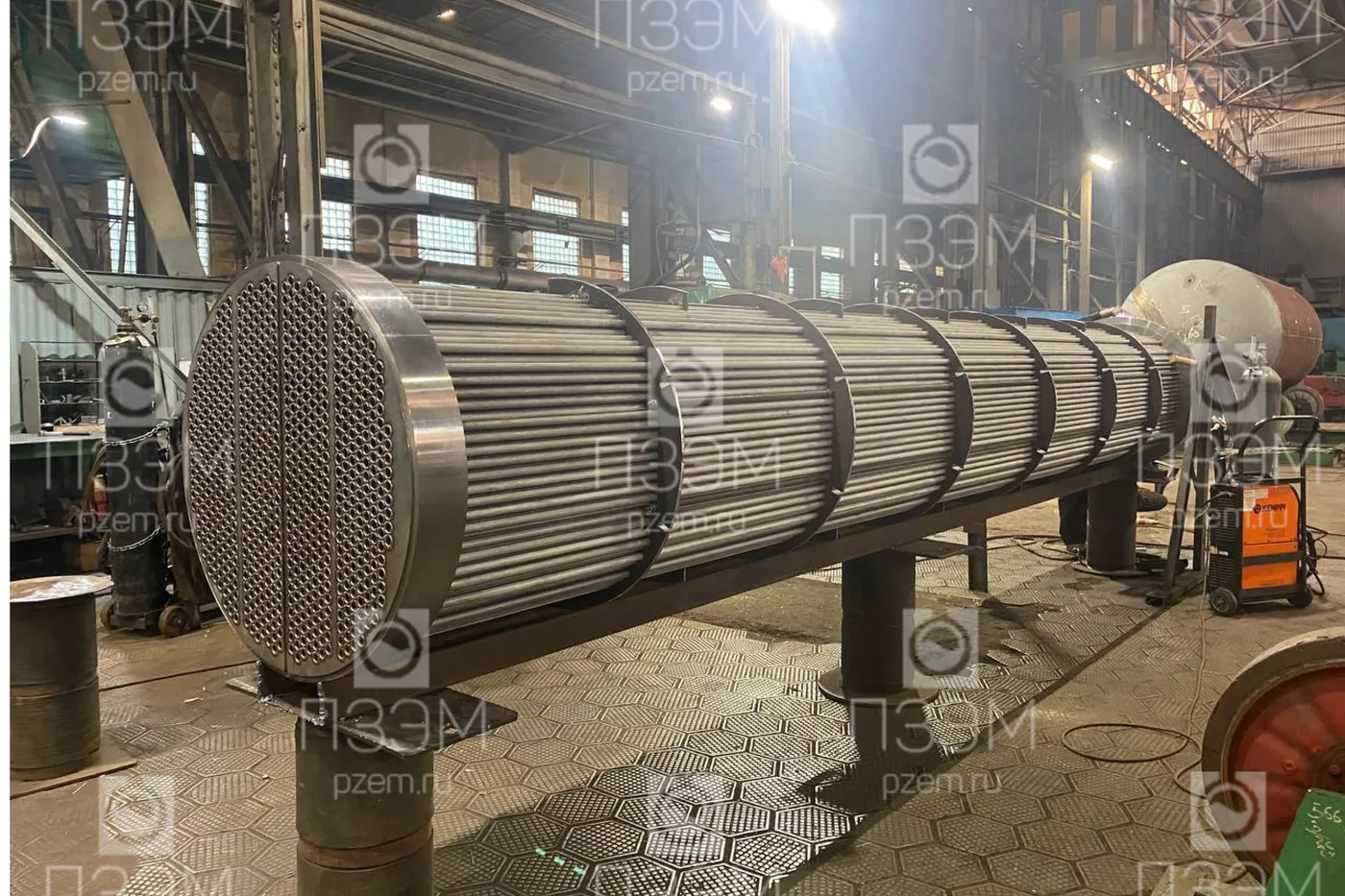

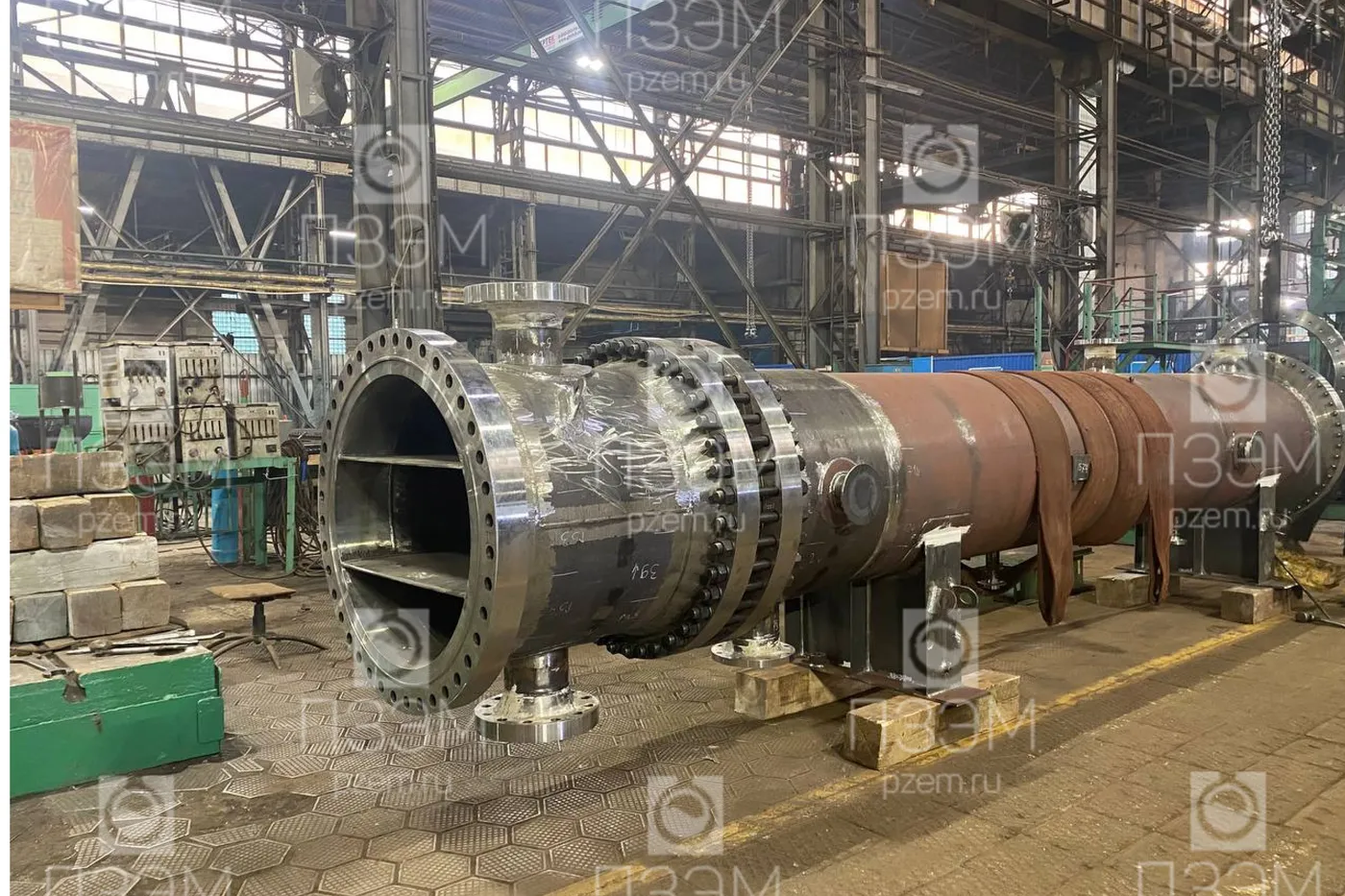

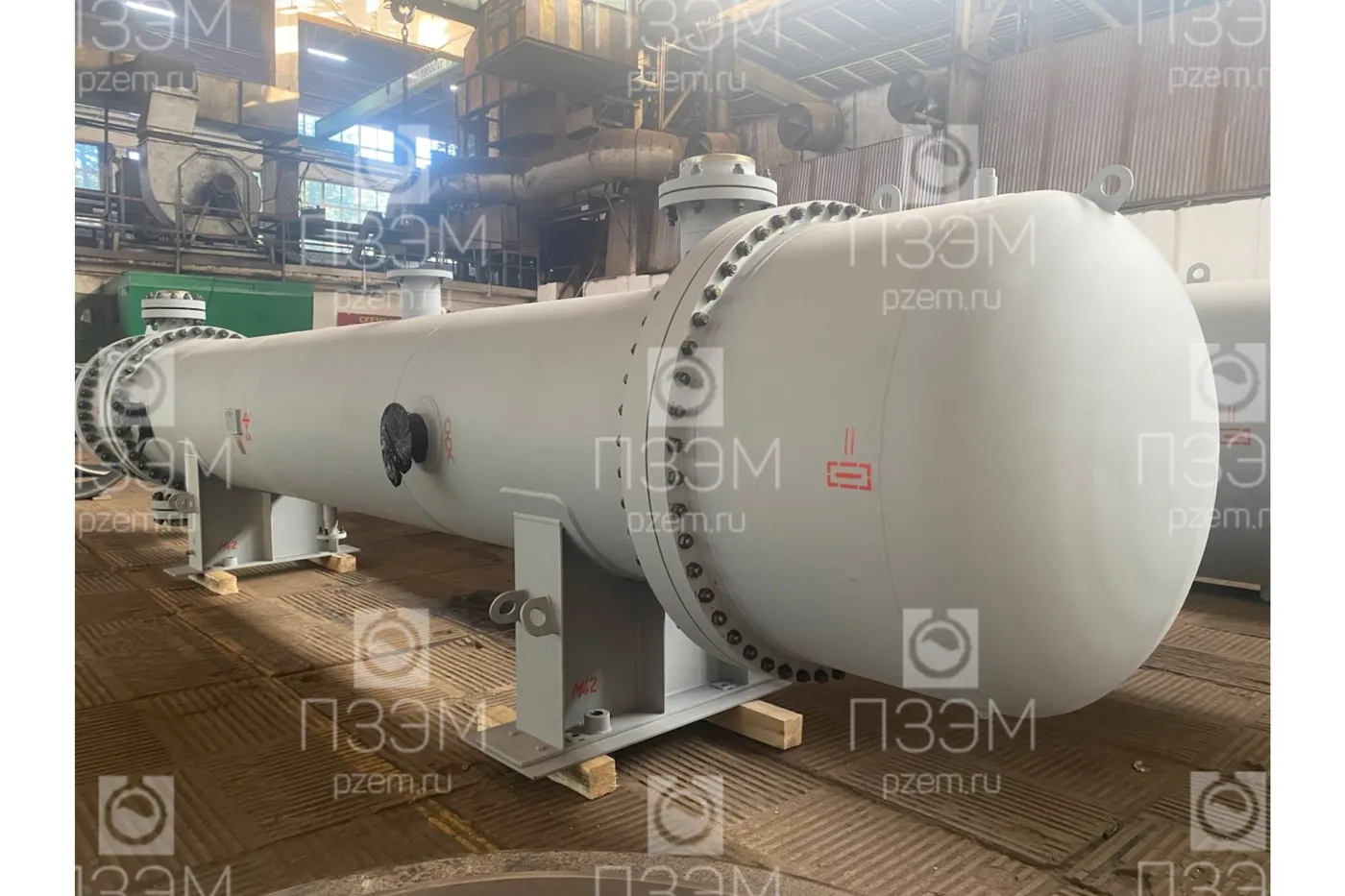

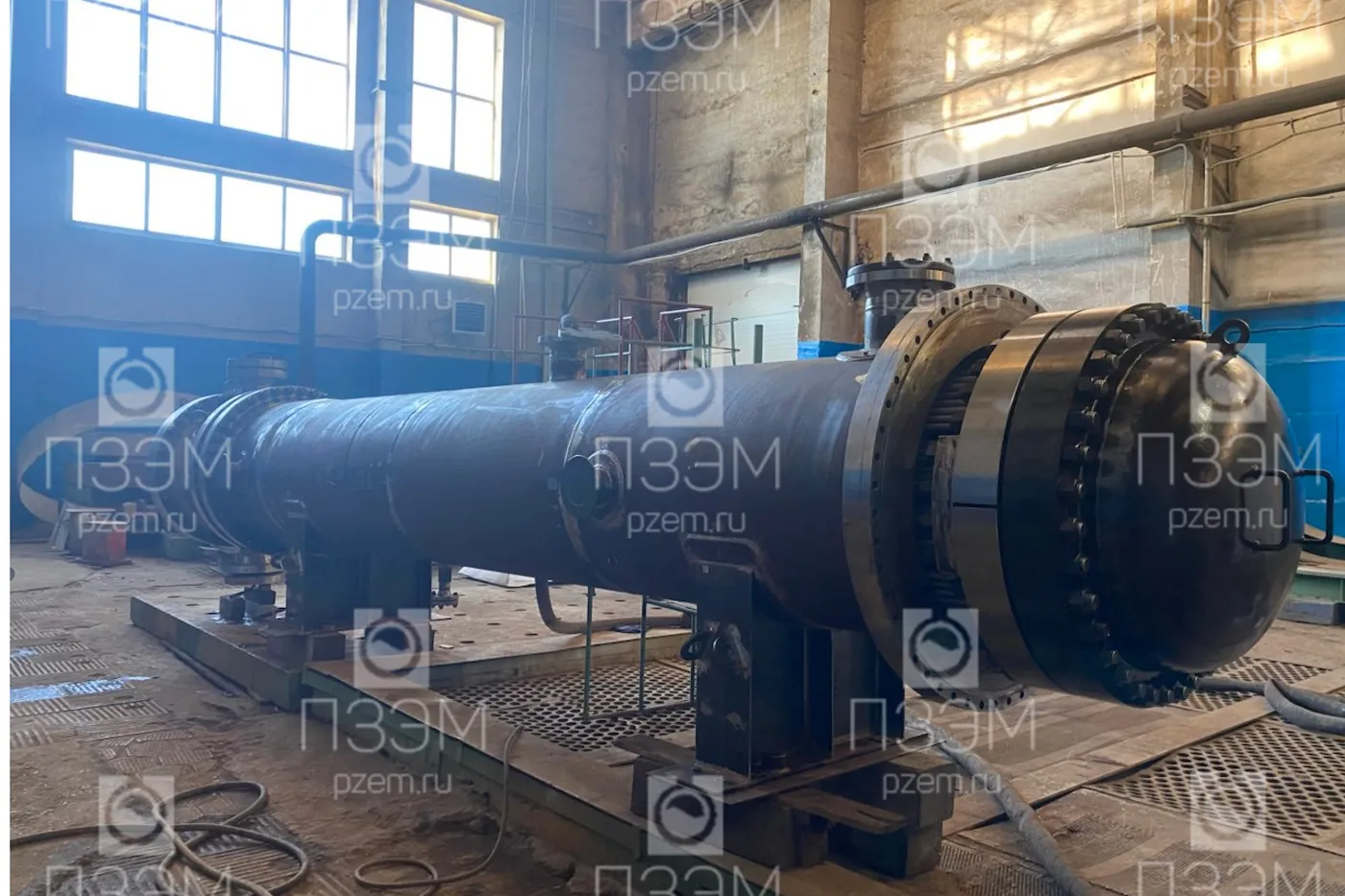

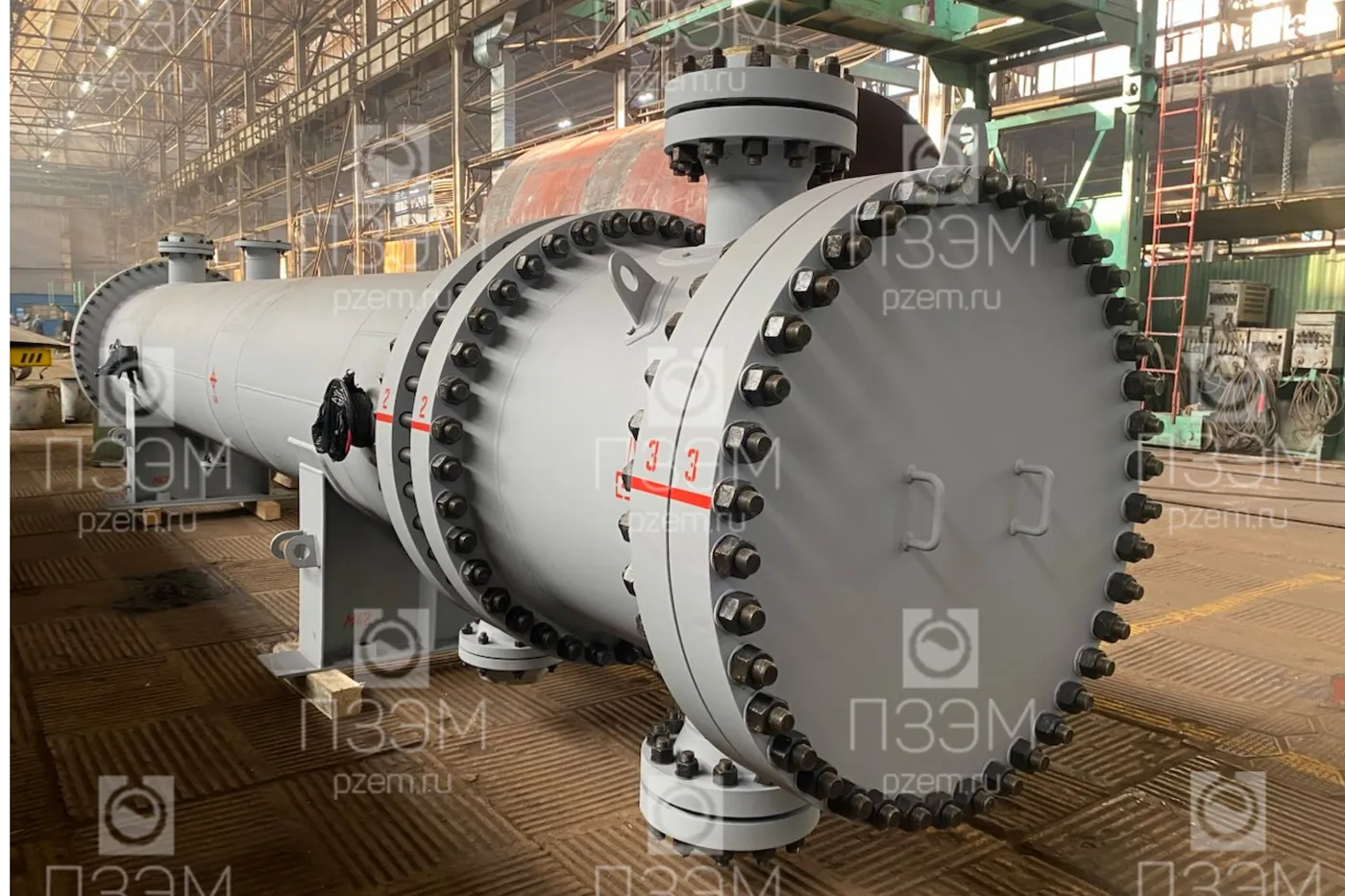

| Исполнение | горизонтальный кожухотрубчатый с плавающей головкой, на двух седловых опорах |
|---|
| Расположение отверстий в трубной решетке | по вершинам треугольника, шаг 26 мм |
|---|
| Соединение труб с трубными решетками | по ГОСТ Р 55601-2013 - С1Р4 (обварка с развальцовкой), класс точности соединения по ГОСТ Р 55601-2013 - 4 |
|---|
| Контроль сварных швов | в соответствии с ГОСТ 34347-2017 |
|---|
| Гидроиспытание | на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением |
|---|
| Покрытие/окраска | наружная поверхность аппарата (за исключением уплотнительных поверхностей фланцев): 1 слой - двухкомпонентная грунт-эмаль "АКРУС - Эпокс С", не менее 200 мкм; 2 слой - двухкомпонентная композиция "АКРУС Полиур", не менее 50 мкм; 3 слой - двухкомпонентная композиция "АКРУС Полиур", не менее 50 мкм. Общая толщина покрытия не менее 300 мкм. Цвет - платиново серый (RAL 7036). Класс покрытия - VI по ГОСТ 9.032-74; строповые устройства - эмаль красная "Экспресс" ТУ 2312-034-54651722-2002 |
|---|
| Состояние поставки | аппарат в собранном виде с неустановленными фланцами, прокладками, крепежом штуцеров "S2", "T1", со снятыми прокладками СНП штуцеров "S1", "T2"; на период транспортирования и хранения на открытых штуцерах установить транспортные прокладки и заглушки |
|---|
| Заземление | Предусмотреть зажим заземления; на месте монтажа заземлить в соответствии с ПУЭ |
|---|
