| Группа аппарата по ГОСТ Р 52630-2012 | 1 |
|---|
| Объём аппарата, м³ | 30 |
|---|
| Назначение аппарата | Для хранения и выдачи продукта |
|---|
| Давление рабочее, МПа (кгс/см²) | 3,0 (30,0) |
|---|
| Давление расчётное, МПа (кгс/см²) | 3,0 (30,0) |
|---|
| Рабочая температура среды максимальная, °C | 50 |
|---|
| Рабочая температура среды минимальная, °C | 15 |
|---|
| Пробное давление гидравлическое, МПа (кгс/см²) | 3,9 (39,0) |
|---|
| Расчётная температура стенки, °C | плюс 50 |
|---|
| Минимально допустимая отрицательная температура стенки, °C | минус 40 |
|---|
| Наименование рабочей среды | водород |
|---|
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | нет |
|---|
| Категория взрывоопасности смеси по ГОСТ Р 51330.11-99, ГОСТ Р 51330.11-99 | IIC-T1 |
|---|
| Пожароопасность по ГОСТ 12.1.004-91 | да |
|---|
| Коррозионность среды | да |
|---|
| Расчётный срок службы, лет | 12 |
|---|
| Прибавка для компенсации коррозии, мм | 1,2 |
|---|
| Основной материал | 09Г2С-15 ГОСТ 19281-89 |
|---|
| Расчётное число циклов нагружения за весь срок службы | не более 1000 |
|---|
| Сейсмичность, балл не более | 6 |
|---|
| Диаметр максимальный, мм | 2500 |
|---|
| Длина, мм | 9375 |
|---|
| Ширина, мм | 2752 |
|---|
| Высота, мм | 2770 |
|---|
| Масса (основная надпись), кг | 11000 |
|---|

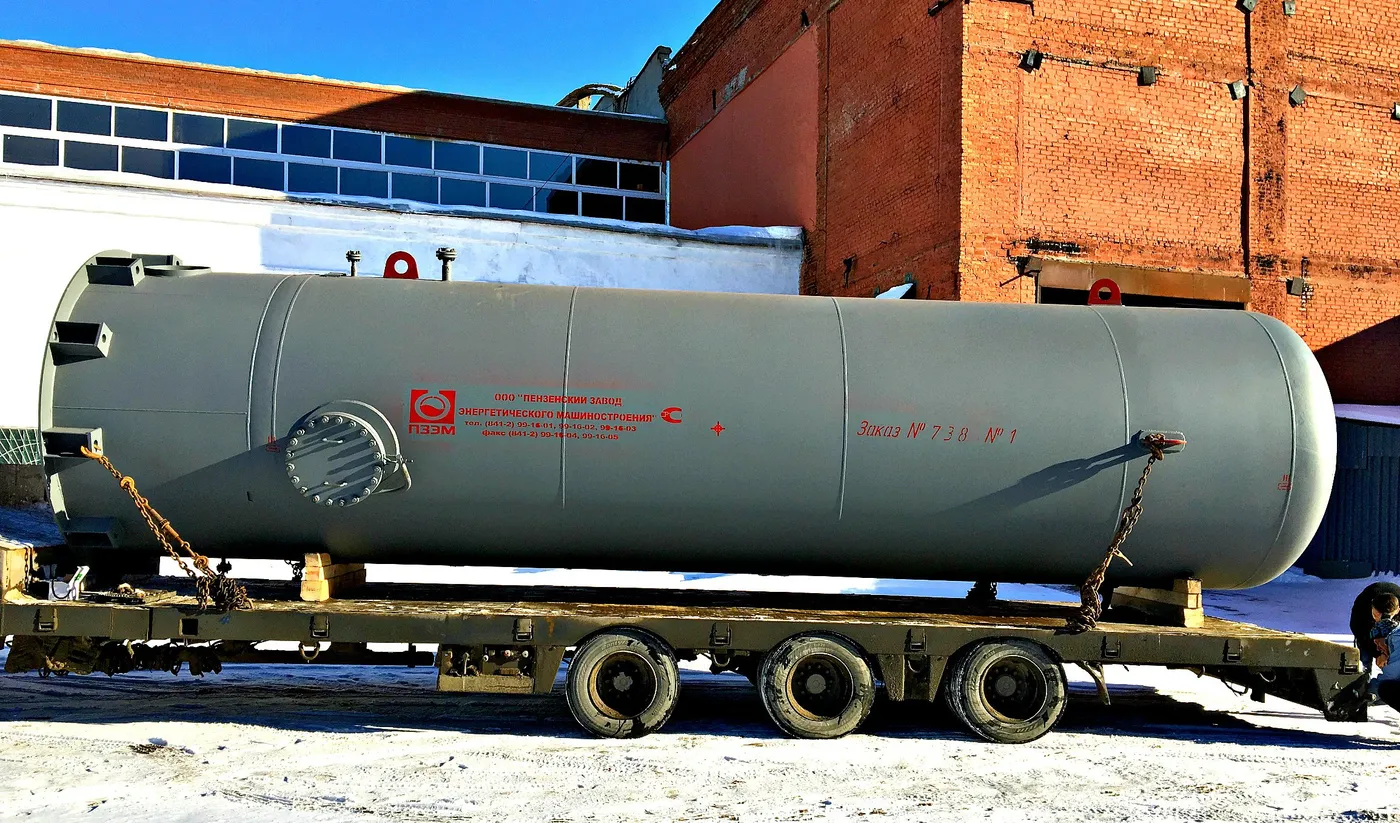

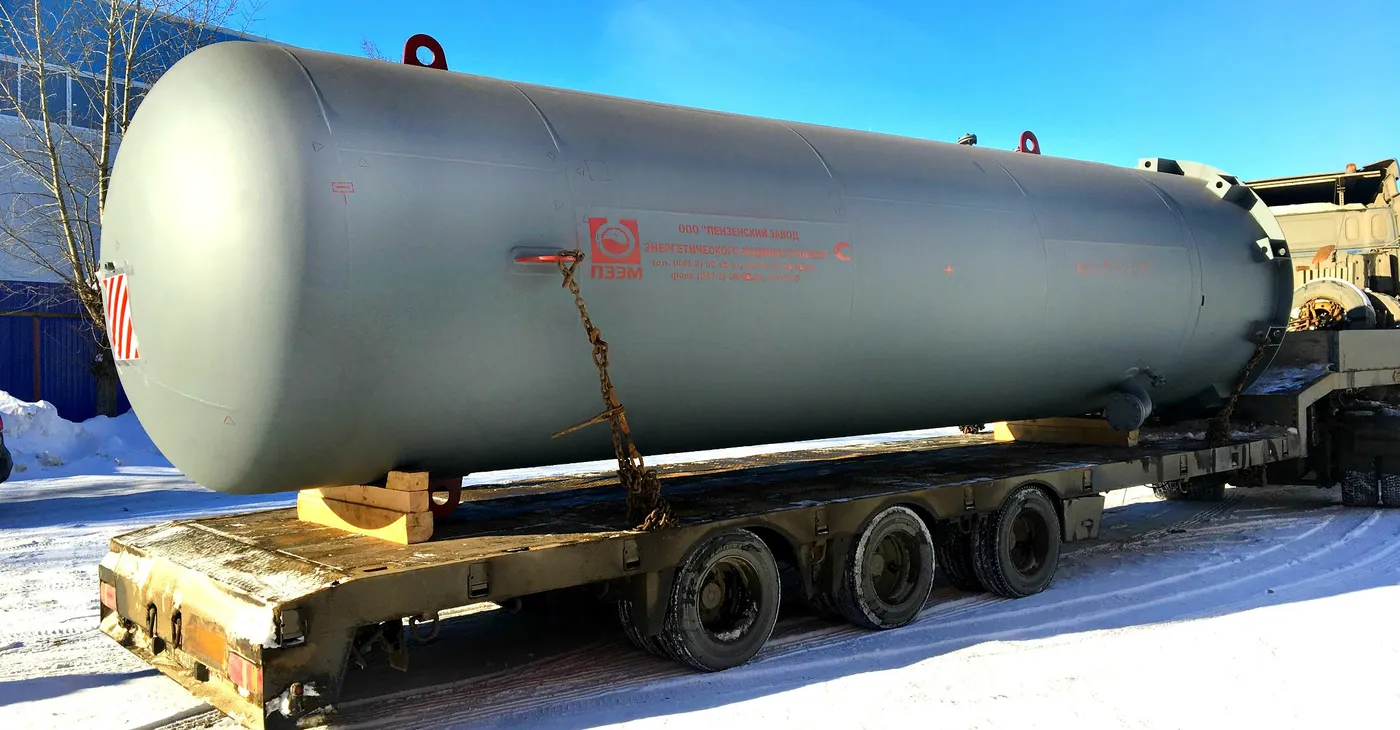

| Исполнение | вертикальный, на опорной обечайке (на чертеже также схема строповки в горизонтальном положении) |
|---|
| Испытания | Аппарат испытать на прочность и герметичность пробным гидравлическим давлением в течение не менее 30 минут |
|---|
| Строповые устройства | испытать статической нагрузкой 137,5 кН (13750 кгс) |
|---|
| Покрытие наружное | грунт-эмаль по ржавчине Яр/Исоат 0278 (серый) ТУ 2313-342-21743165-2009 – 3 слоя, общая толщина покрытия – 70…80 мкм |
|---|
| Покрытие внутреннее | грунт-эмаль по ржавчине Яр/Исоат 0278 (серый) ТУ 2313-342-21743165-2009 – 2 слоя, общая толщина покрытия – 45…60 мкм |
|---|
| Покрытие строповых устройств | эмаль НЦ-132К красная ГОСТ 6631-74 |
|---|
| Сварочные материалы | проволока 1,2 Св-08Г2С ГОСТ 2246-70, смесь (Ar+18%CO2); электроды УОНИ-13/55-3,0-2 ГОСТ 9466-75; проволока 4,0 Св-08ГА ГОСТ 2246-70, флюс АН-348А ГОСТ 9087-81 |
|---|
