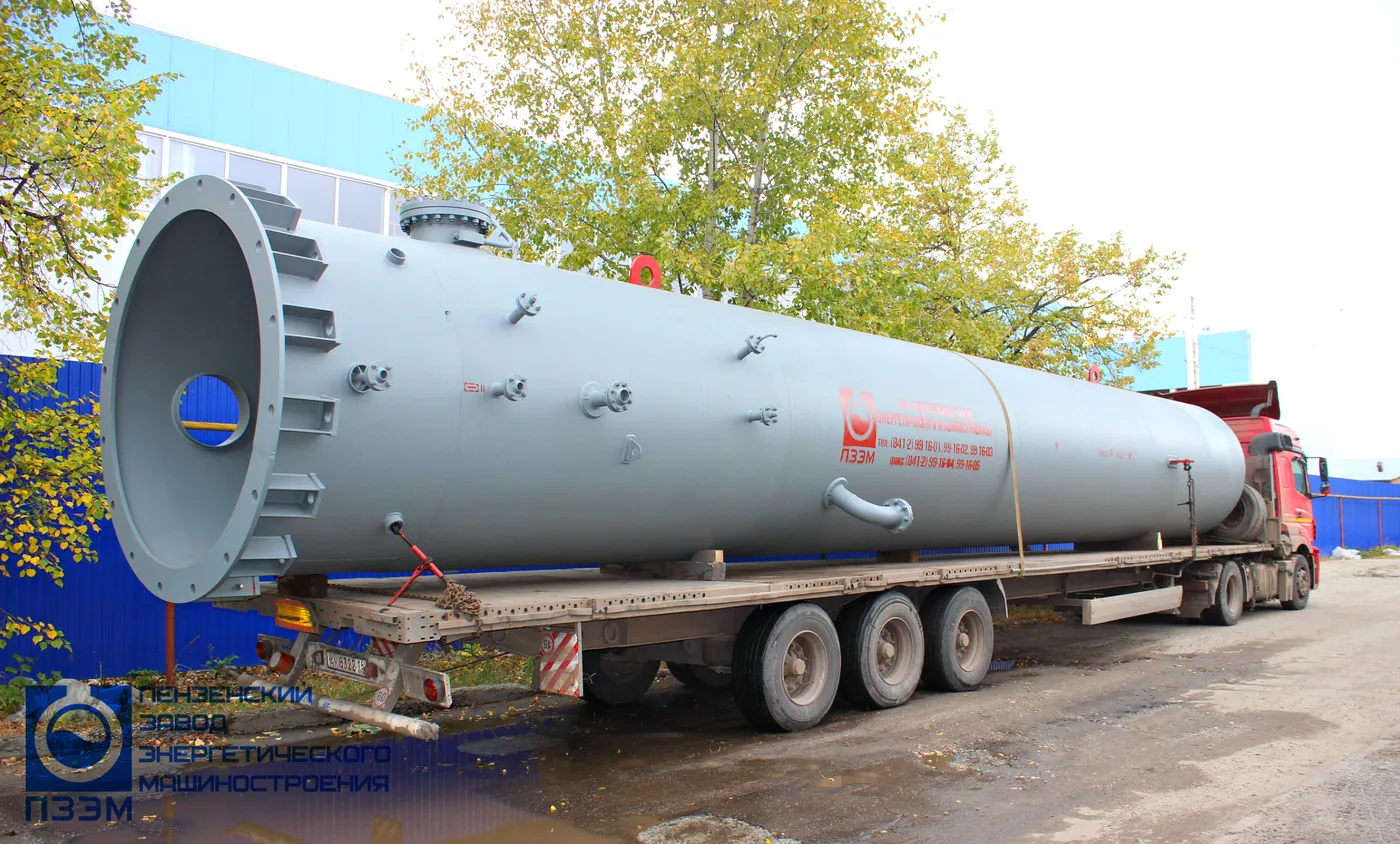

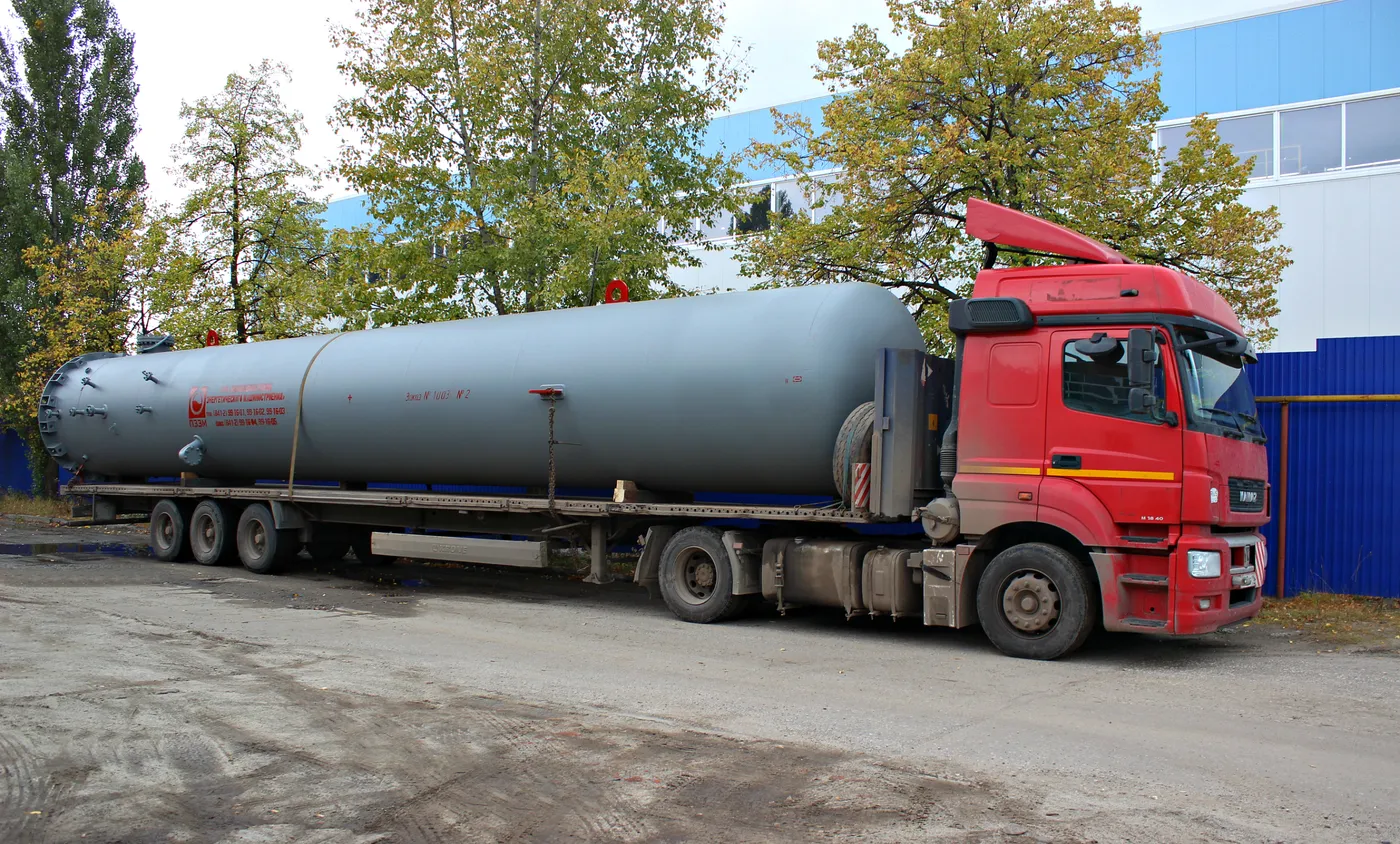

Ресивер водорода Р-60-2200 объемом 60 м³

Характеристики

Тип оборудования: Ресиверы и воздухосборники
Продукция: Ресиверы водорода
Отрасль: Пищевая промышленность
Номер заказа: 1003П
Год заказа: 2018
Вместимость: 60 м³
Рабочее давление: 3 МПа
Расчётное давление: 3 МПа
Расчётная температура: 50 °C
Минимальная температура стенки: −40 °C
Сталь: 09Г2С
Исполнение: вертикальное
Климатическое исполнение: УХЛ1

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

Особенности

Северное исполнение

Климатическое исполнение УХЛ1, минимальная температура стенки −40 °C.

По заказу крупнейшего масло-жирового предприятия Казахстана изготовлено 2 ресивера водорода Р-60-2200 объёмом 60 м³. Материал изготовления — сталь 09Г2С.

Назначение аппарата	Для приема, накопления, хранения и выдачи водорода
Группа аппарата по ГОСТ Р 52630-2012	1
Группа рабочей среды по ТР ТС 032/2013	1
Давление рабочее, не более, МПа (кгс/см²)	3,0 (30,0)
Давление расчетное, МПа (кгс/см²)	3,0 (30,0)
Рабочая температура среды, °C	максимальная 50; минимальная минус 40
Расчетная температура стенки, °C	50
Рабочая среда	водород
Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002	1
Пожароопасность	да
Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99	да
Коррозионность	да
Основной материал	09Г2С-12 ГОСТ19281-2015
Вместимость, м³	60
Прибавка для компенсации коррозии, мм	1,2
Расчетный срок службы, лет	12
Сейсмичность по СНиП II-7-81, баллов	6
Число циклов нагружения аппарата за весь срок службы, не более	1000
Специальные требования	нет
Габариты	диаметр корпуса ф2200, толщина стенки и днищ 20; высота 14900; размер в плане 2834 х 2752

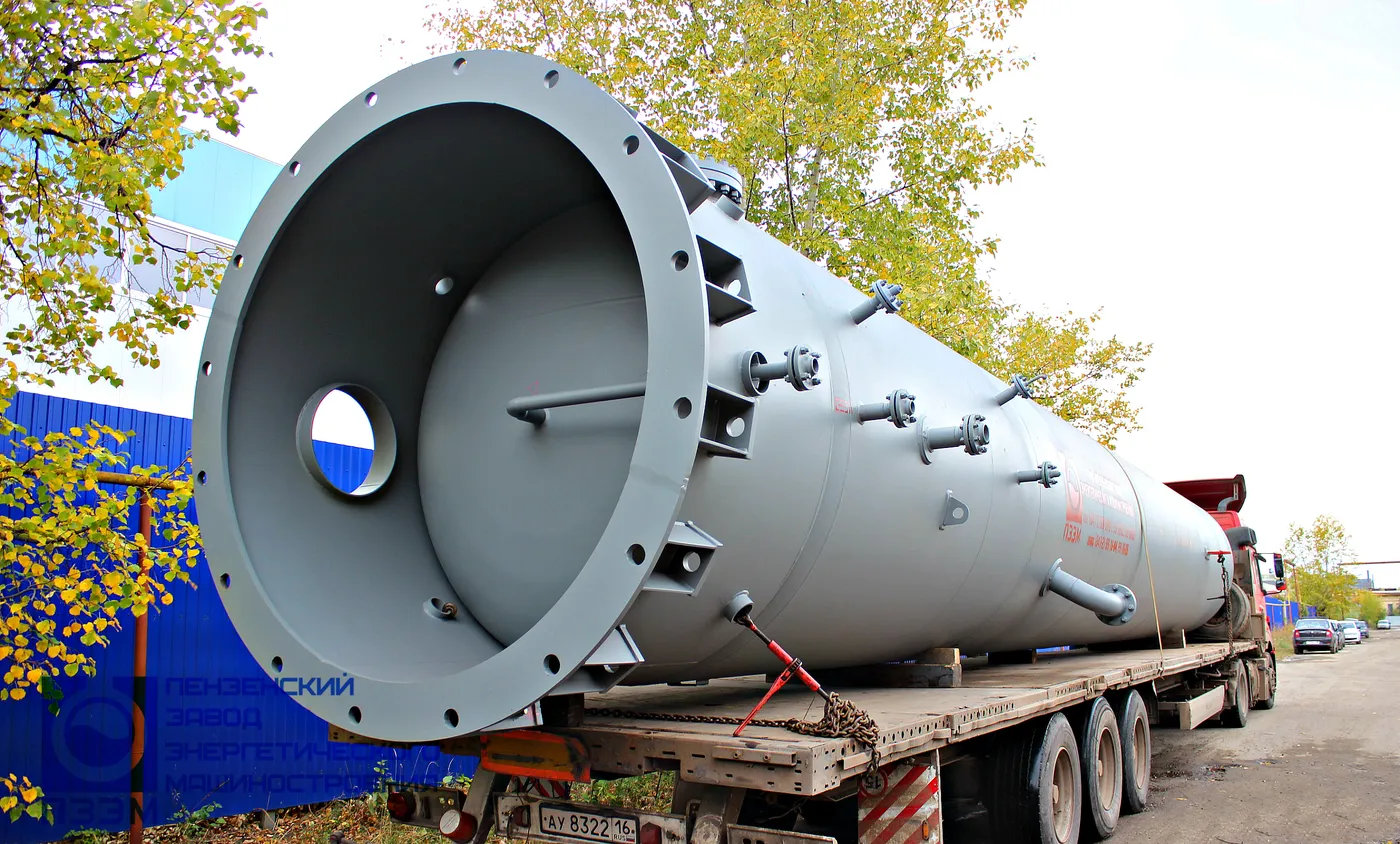

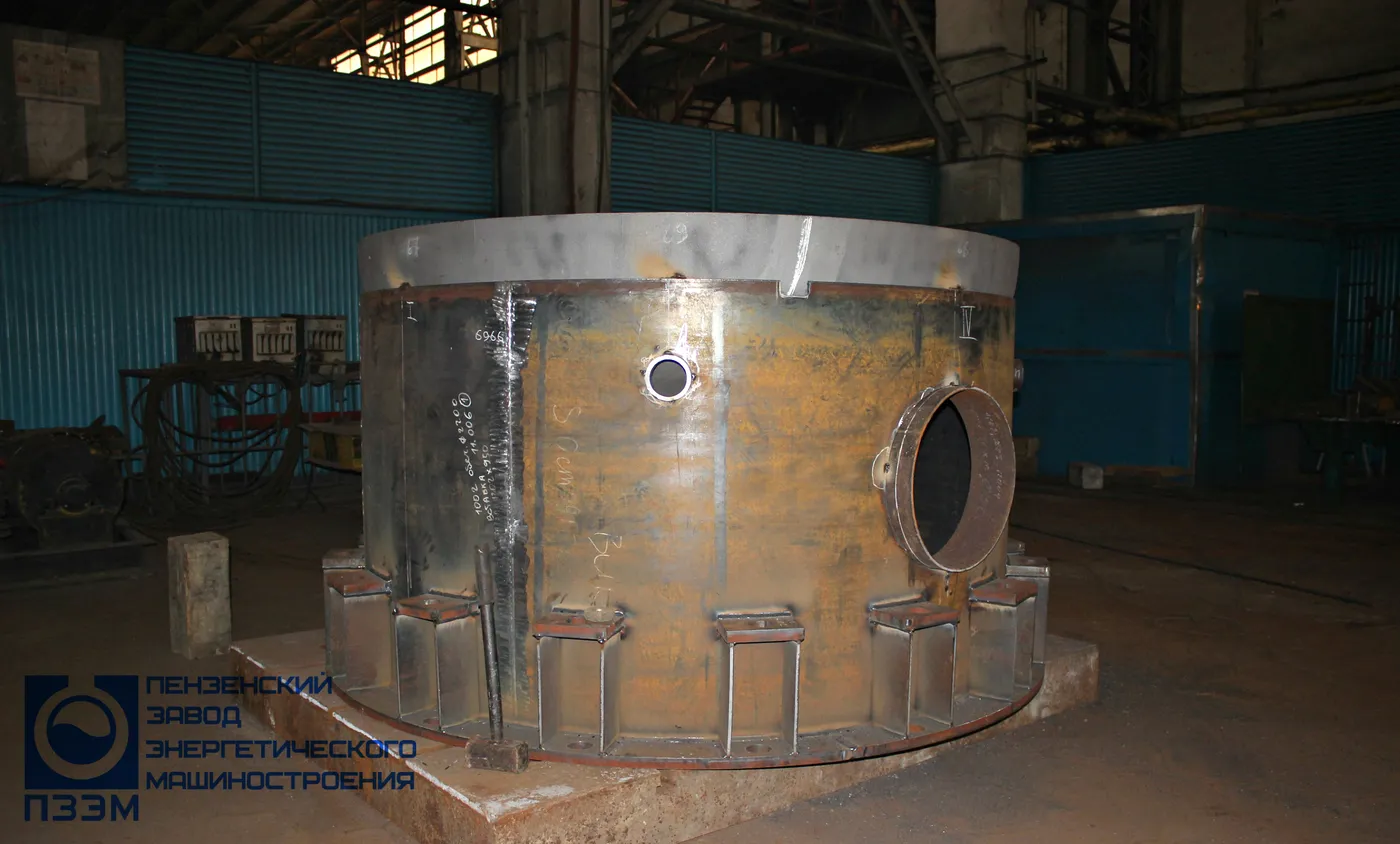

Исполнение	вертикальный, на опорной обечайке (юбке), фундаментные болты ф65, 16 отв. на ф2380
Климатическое исполнение	УХЛ1
Покрытие	наружная поверхность — грунт-эмаль Яр/Исоат 0278 ТУ 2313-342-21743165-2009 — 3 слоя, общая толщина покрытия — 70…80 мкм; внутренняя поверхность — грунт-эмаль Яр/Исоат 0278 ТУ 2313-342-21743165-2009 — 2 слоя, общая толщина покрытия — 40…65 мкм
Комплект ЗИП	1 комплект прокладок

Обозначение	Назначение	DN	PN, МПа
А	Вход продукта	80	4,0
Б	Выход продукта	80	4,0
В2	Для предохранительного клапана	150	4,0
Г	Слив конденсата	50	4,0
Д	Воздушник	50	4,0
Е	Дренаж	50	4,0
З	Для манометра	50 (М20х1,5)	4,0
И	К манометру в машинном отделении	50 (М20х1,5)	4,0
Л	Люк	450	4,0
Н	Для датчика давления	50 (М20х1,5)	4,0
