Ресивер водорода объемом 63 м³

Характеристики

Тип оборудования: Ресиверы и воздухосборники
Продукция: Ресиверы водорода
Отрасль: Металлургическая промышленность
Номер заказа: 285П
Вместимость: 63 м³
Рабочее давление: 1,38 МПа
Расчётное давление: 1,8 МПа
Расчётная температура: 50 °C
Минимальная температура стенки: −47 °C
Сталь: 09Г2С
Масса: 15 400 кг
Исполнение: вертикальное

Новости

28.09.2026Из портфолио: теплообменник 2-й ступени 500ТПГ для газовой отрасли

28.09.2026Из портфолио: газовый сепаратор ГС1 для очистки попутного газа

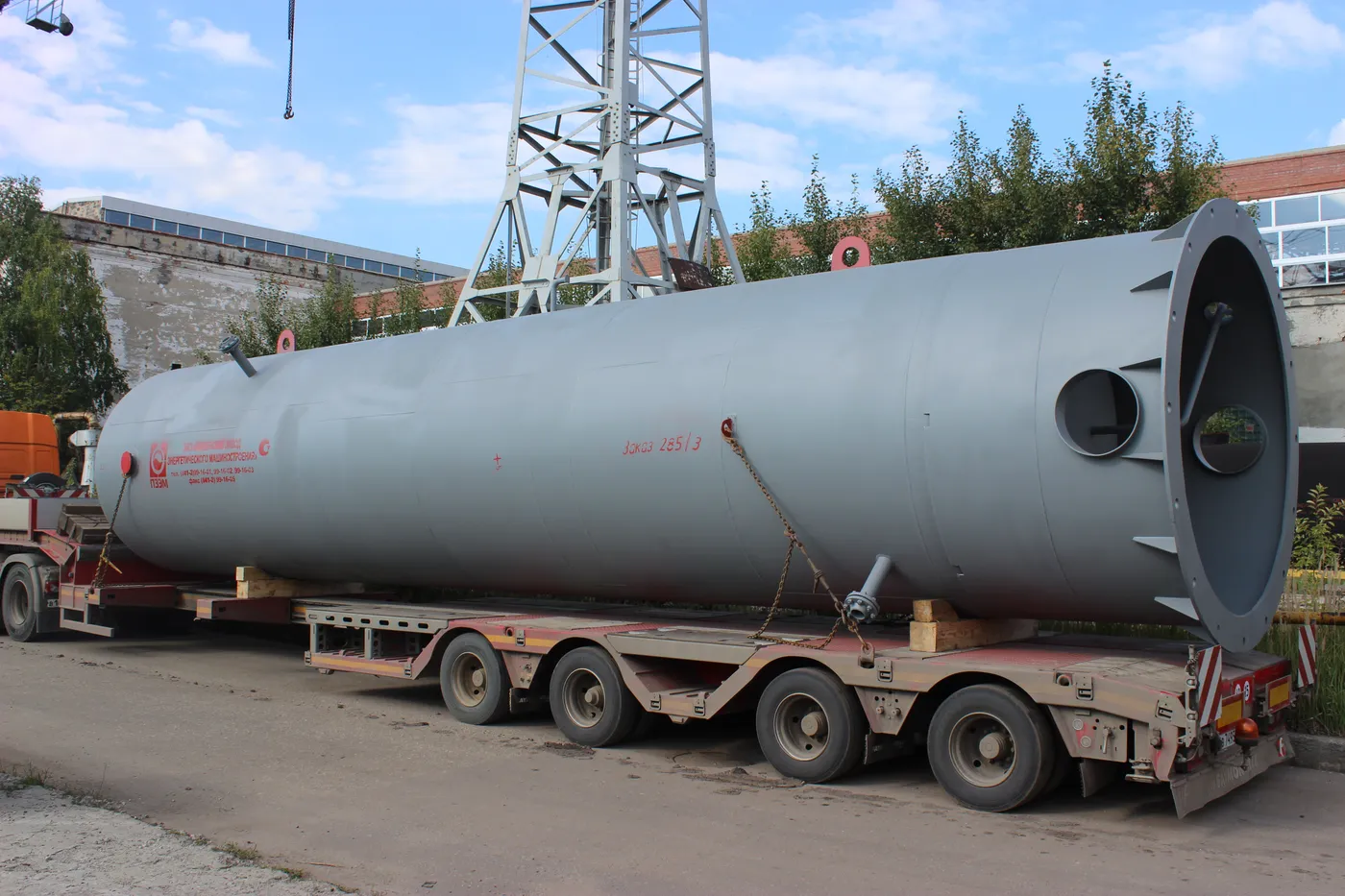

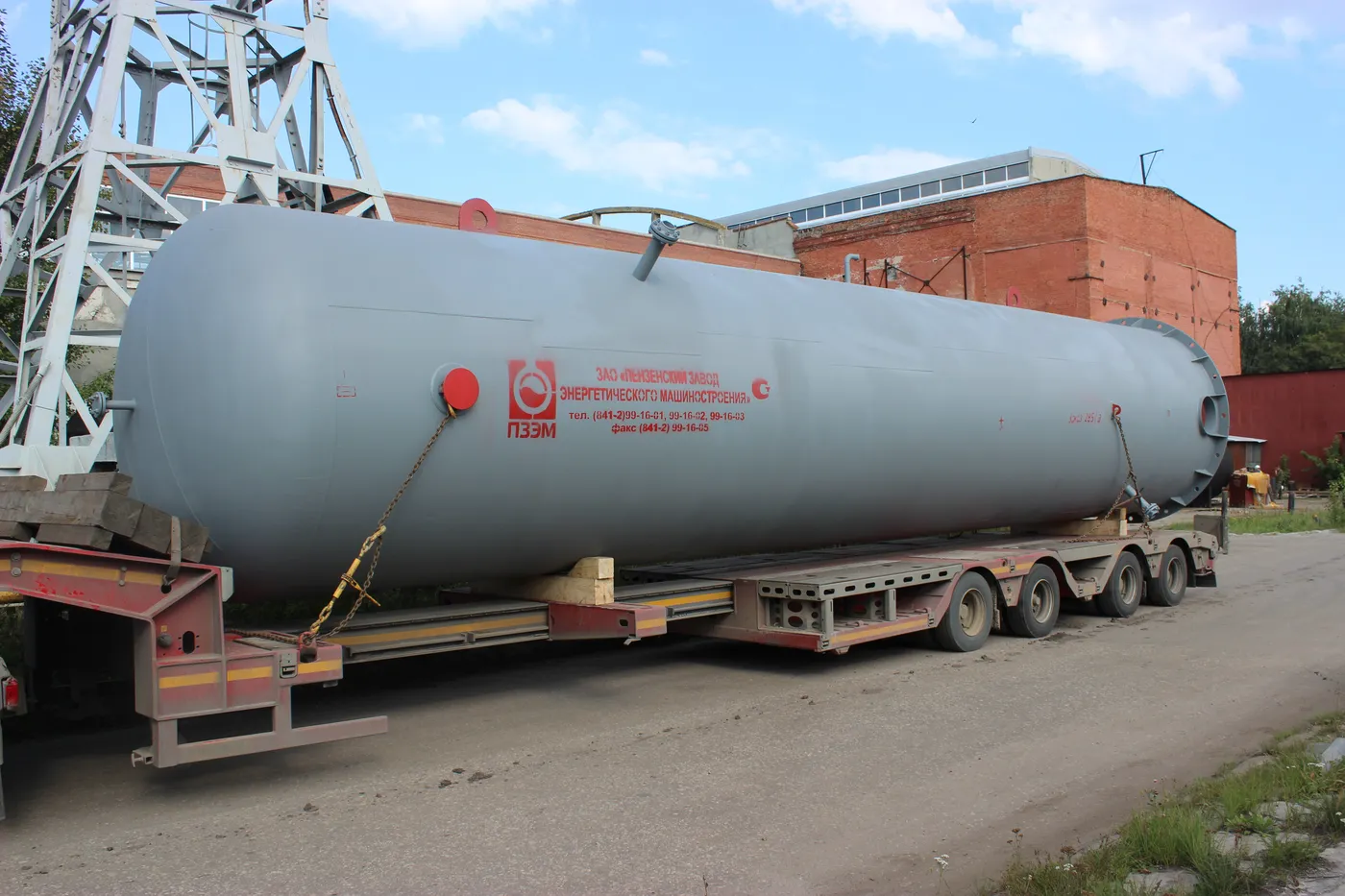

Ресиверы водорода объёмом 63 м³ изготовлены для крупнейшего российского производителя трансформаторной стали. Ресиверы предназначены для приёма, накопления, хранения и выдачи водорода. Основной материал — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.

Назначение аппарата	Прием, накопление, хранение и выдача водорода
Группа аппарата по ГОСТ Р 52630-2006	1
Вместимость, м³	63,0
Давление рабочее, МПа (кгс/см²)	1,38 (13,8)
Давление расчетное, МПа (кгс/см²)	1,8 (18,0)
Пробное давление гидравлическое, МПа (кгс/см²)	2,25 (22,5)
Расчетная температура стенки, °С	50
Рабочая среда	водород с чистотой 99,999 %
Класс опасности по ГОСТ 12.1.007-76	3
Пожароопасность по ГОСТ 12.1.004-91	да
Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99	IIC Т1
Коррозионность	да
Температура среды максимальная, °С	плюс 40
Температура среды минимальная, °С	минус 47
Основной материал	09Г2С-15
Прибавка на коррозию, мм	2
Расчетный срок службы, лет	20
Число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность не более, баллов	6
Габаритные размеры: диаметр максимальный, мм	2632
Габаритные размеры: ширина, мм	3135
Габаритные размеры: высота, мм	13690
Масса, кг	15400
Регистрация	Подлежит регистрации в органах Ростехнадзора
Состояние поставки	в собранном виде. На время транспортирования и хранения штуцеры закрыть заглушками поз. 34.
Гидроиспытание	Испытать на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут.
Покрытие/окраска	наружную поверхность - грунт-эмаль ХВ-0278 серая ТУ 6-27-174-2000 в три слоя. Толщина общего слоя - 70-80 мкм; внутреннюю поверхность: Цинотан ТУ 2312-017-12288779-03 в два слоя. Толщина общего слоя - 80-120 мкм; Ферротан 2312-036-12288779-03 в два слоя. Толщина общего слоя 170-200 мкм). Общая толщина покрытия 250-320 мкм; строповые устройства поз.1, 2, 3 - эмаль НЦ-132К красная ГОСТ 6631-74.
Испытание строповых устройств	статической нагрузкой 19,25 кН (1925кгс)

Обозначение	Назначение	DN	PN, МПа
А	Входной патрубок	100	2,5
В	Выходной патрубок	100	2,5
Д	Продувочный штуцер	50	2,5
Е	Сливной штуцер	50	2,5
Ж	Для манометра	15	2,5
К	Люк	450	2,5
С	Подключение ПСК	50
