Емкость для хранения олеума объемом 100 м³

Особенности

Негабарит

Сейсмика 7+ баллов

Сейсмичность, балл не более: 7

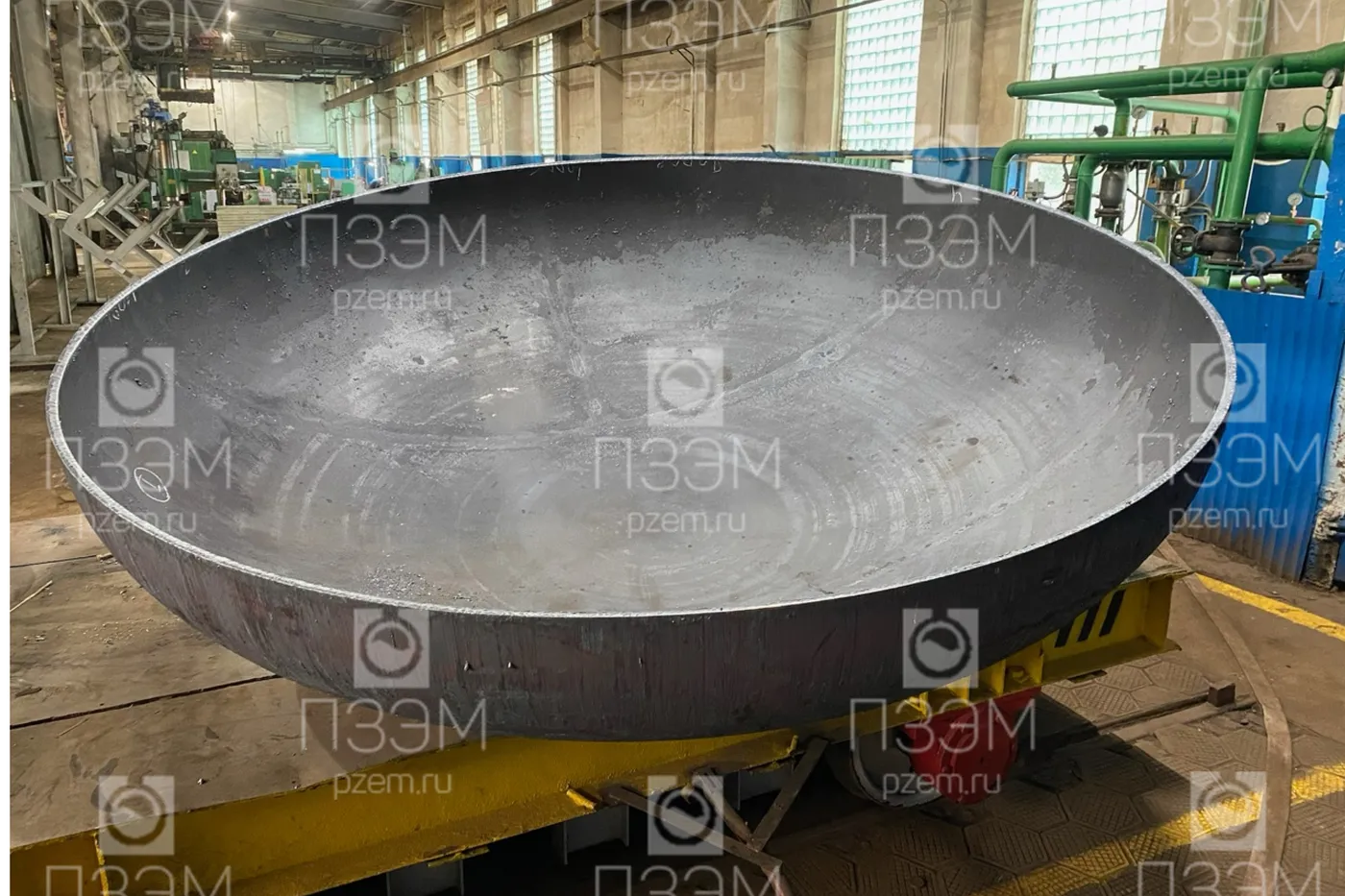

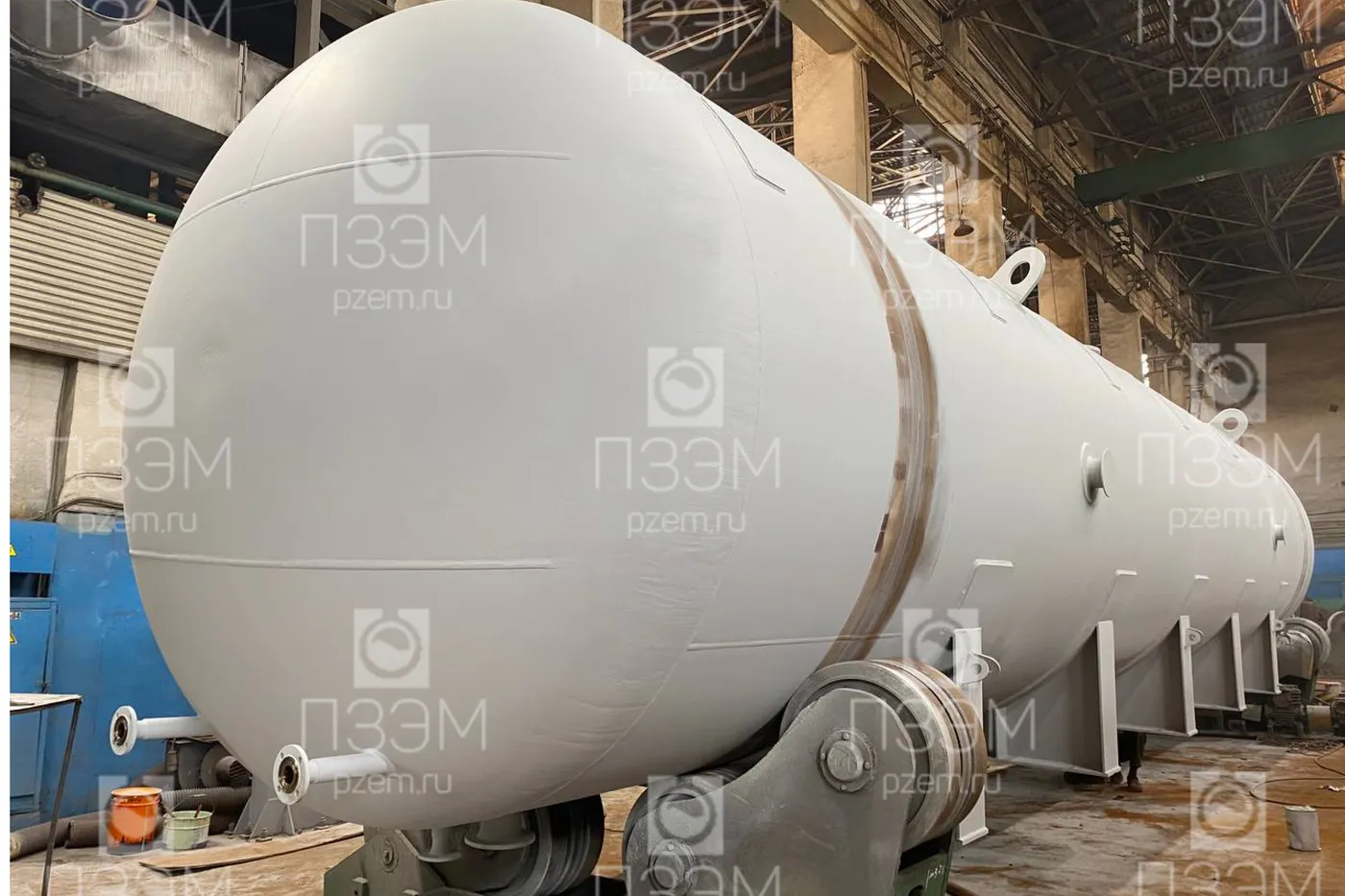

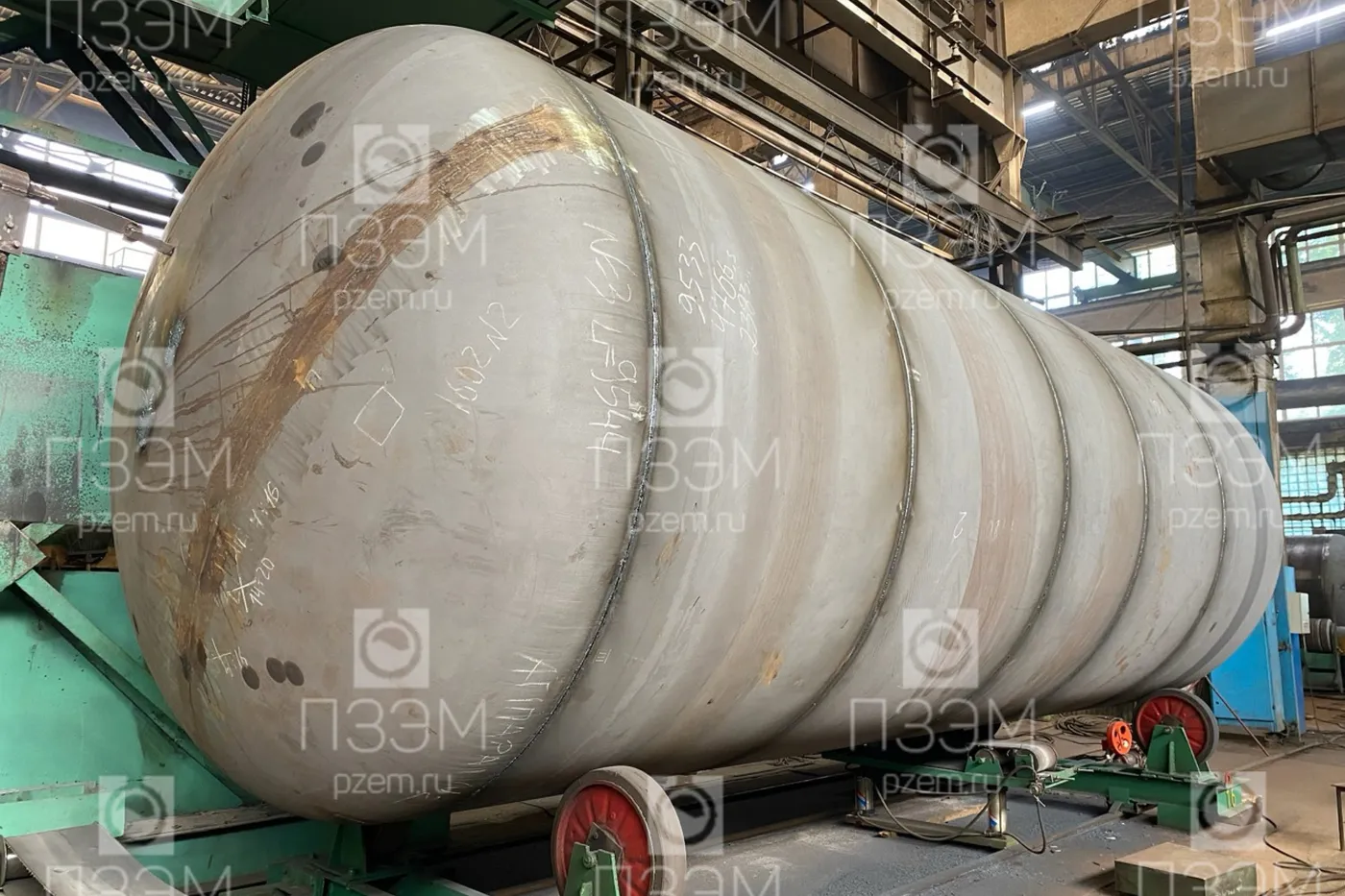

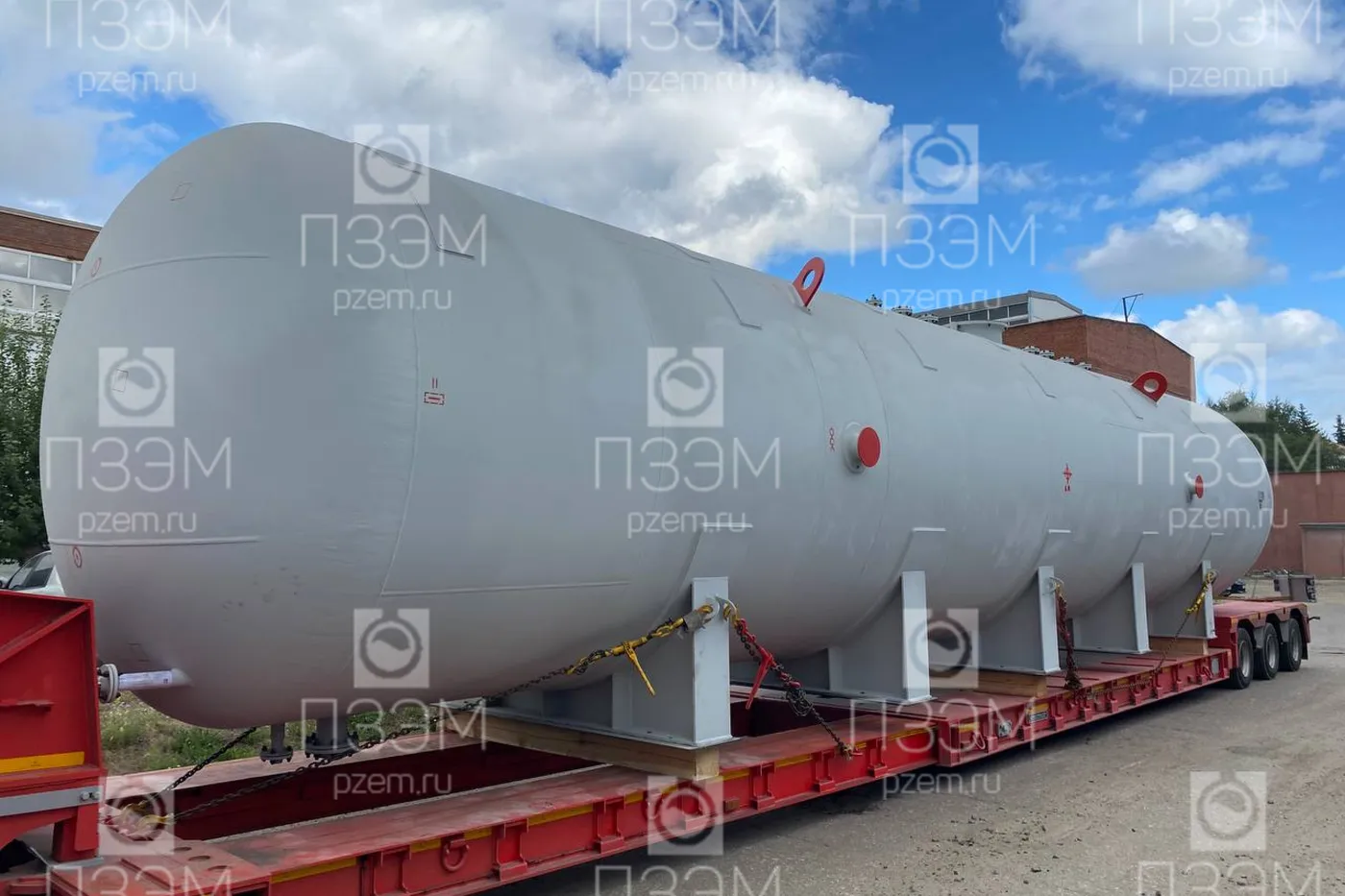

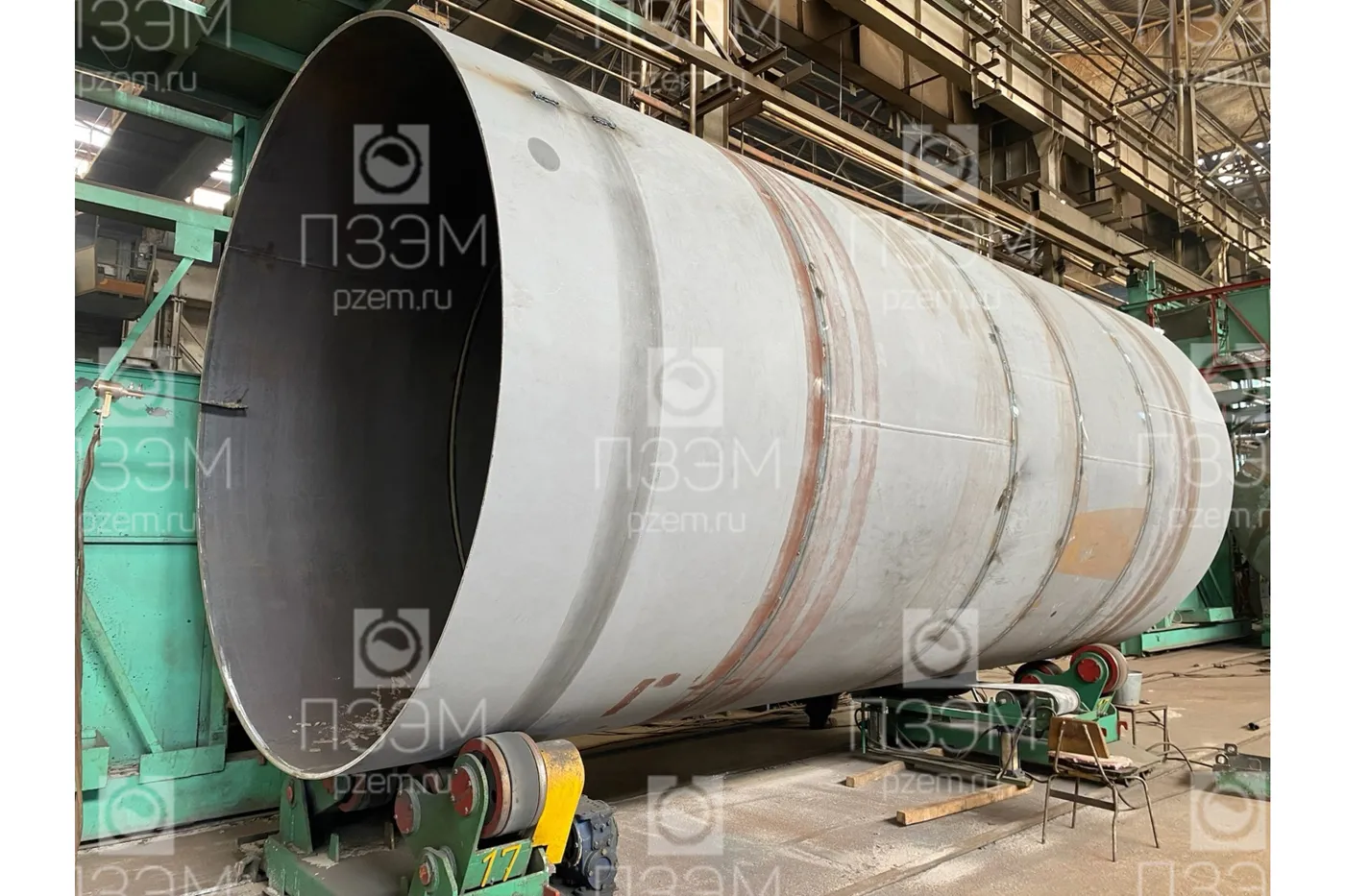

Изготовлена ёмкость для хранения олеума объёмом 100 м³. Масса — 28200 кг, давление — 1,6 МПа, материал исполнения — сталь 20.

Назначение аппарата	хранение и выдача олеума
Группа аппарата по ГОСТ 34347-2017	1
Группа среды по ТР ТС 032/2013	1
Категория аппарата по ТР ТС 032/2013	2
Объём внутренний, м³	100
Давление рабочее, изб., МПа (кгс/см²)	1,6 (16,0)
Давление расчётное, изб., МПа (кгс/см²)	1,6 (16,0)
Рабочая температура среды, °C (макс / мин)	25 / 10
Пробное давление гидравлическое, МПа (кгс/см²)	2,02 (20,2)
Минимально допустимая температура стенки, находящейся под давлением, °C	10
Расчётная температура стенки, °C	30
Наименование рабочей среды	Олеум ГОСТ 2184-2013
Класс опасности вредных веществ по ГОСТ 12.1.007-76	2
Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020	нет
Пожароопасность по ГОСТ 12.1.004-91	нет
Коррозионность	да
Плотность при раб. температуре, кг/м³	1897
Основной материал (корпус, днище, опоры)	Ст.20 ГОСТ 1577
Материал крепежа (шпильки, гайки)	40Х ГОСТ 4543-2016
Прокладки штуцеров и люка	Фторопласт-4 ГОСТ 10007-80
Расчётный срок службы, лет	20
Прибавка для компенсации коррозии, мм	4
Расчётное число циклов нагружения аппарата за весь срок службы	не более 1000
Место установки	в отапливаемом помещении
Сейсмичность, балл не более	7
Категория размещения по ГОСТ 15150-69	У4
Тип аппарата	ГЭЭ
Диаметр внутренний, мм	3000
Длина, мм	14904
Ширина, мм	3236
Высота, мм	3814
Исполнение	горизонтальный, на седловых опорах
Состояние поставки	аппарат в собранном виде с неустановленными сборочными единицами и деталями, выходящими за транспортные габариты, со снятыми рабочими прокладками
Испытания	Аппарат испытать на прочность и герметичность на заводе-изготовителе в соответствии с технической характеристикой в течение 30 минут; после гидроиспытания внутреннюю поверхность просушить сжатым воздухом
Строповые устройства	испытать статической нагрузкой 33250 кгс
Покрытие	наружная поверхность аппарата – грунт-эмаль «Prodecor 1202» (RAL 7035) ТУ 2312-073-49404743-2012 – общая толщина покрытия – не менее 160 мкм; строповые устройства – грунт-эмаль «Экспресс» (красная) ТУ 2312-034-54651722-2002

Обозначение	Назначение	DN	PN, МПа
Б	Вход продукта	100	1,6
В1	Выход продукта	150	1,6
В2	Дренаж	50	1,6
Г	Выход кислых газов	80	1,6
П	Атмосферный воздух	100	1,6
М1, М2	Измерение уровня (2 шт.)	100	1,6
Р1	Измерение давления	50	1,6
Т1, Т2	Измерение температуры (2 шт.)	50	1,6
А	Люк-лаз	600	1,6
Н	Резерв	100	1,6
