Ресивер азота 100 м³
Особенности
Негабарит

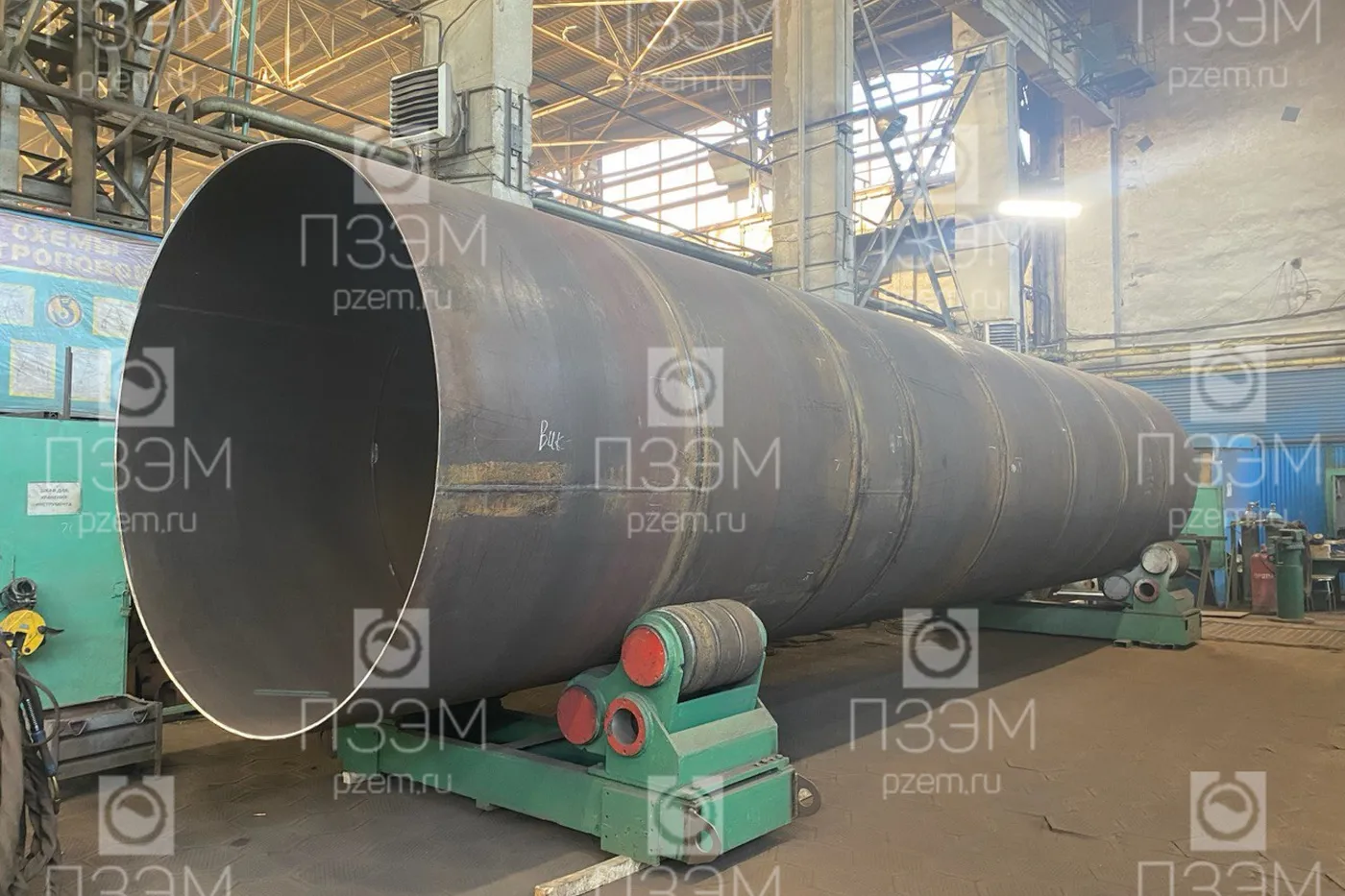

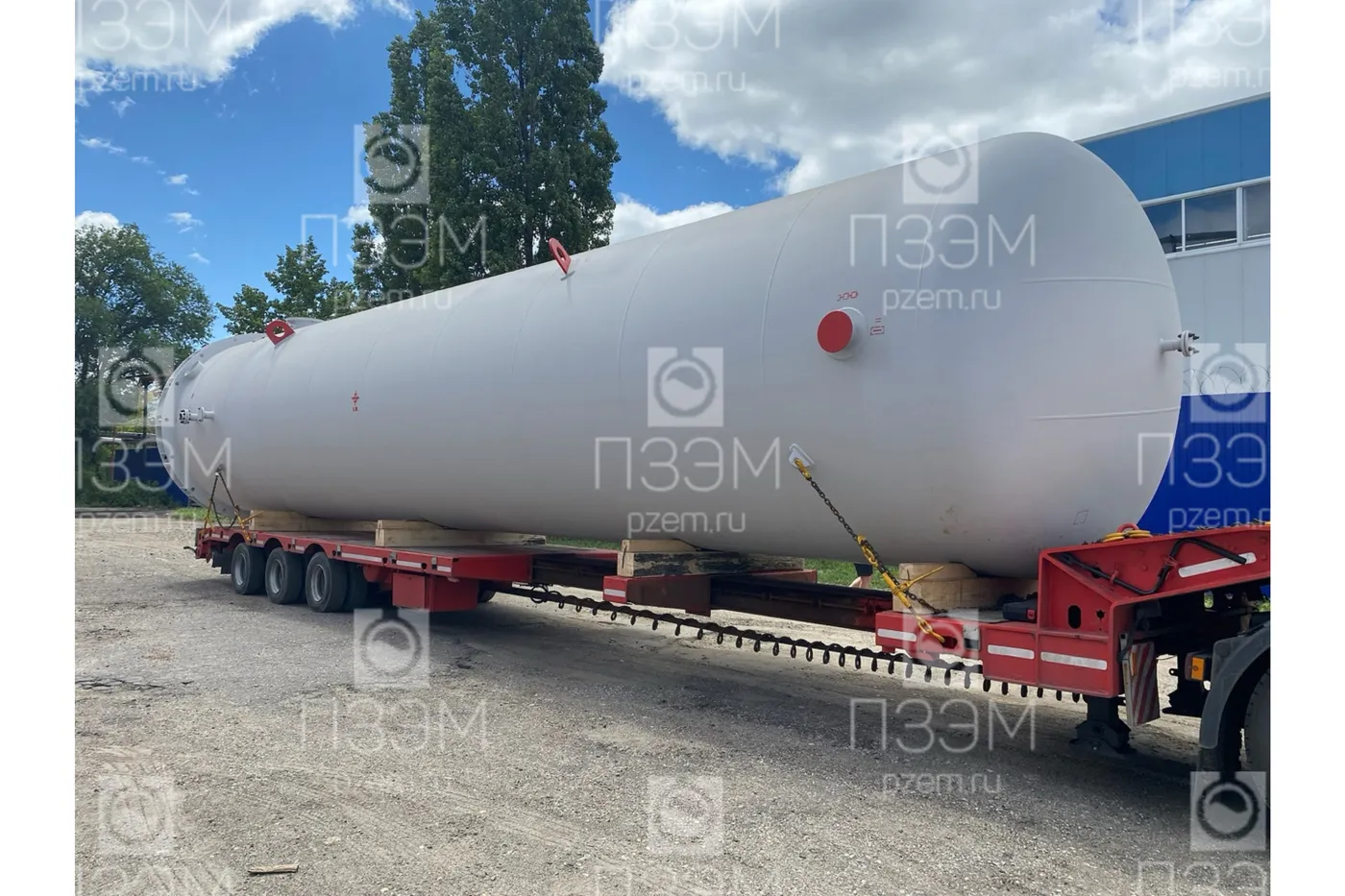

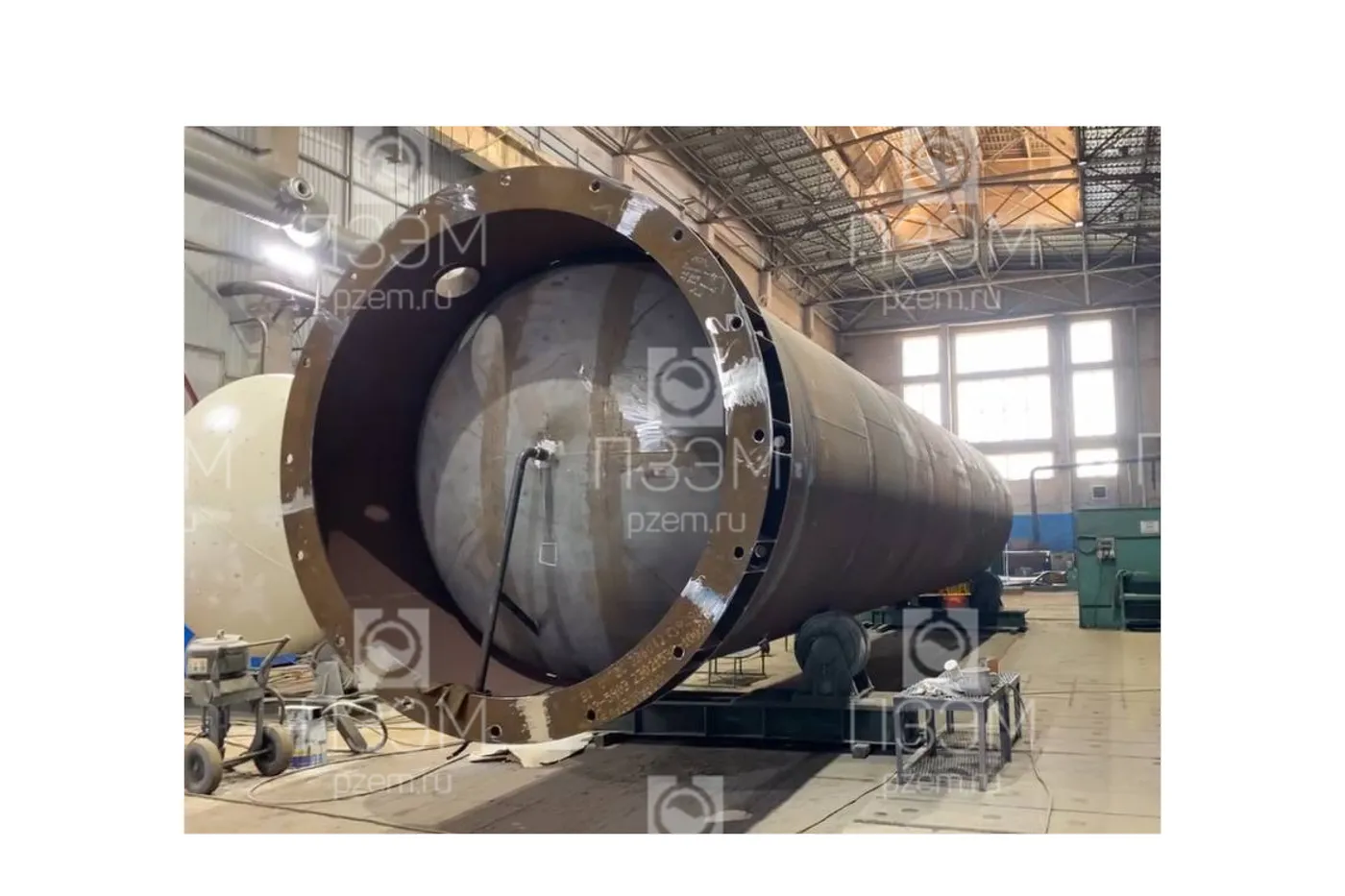

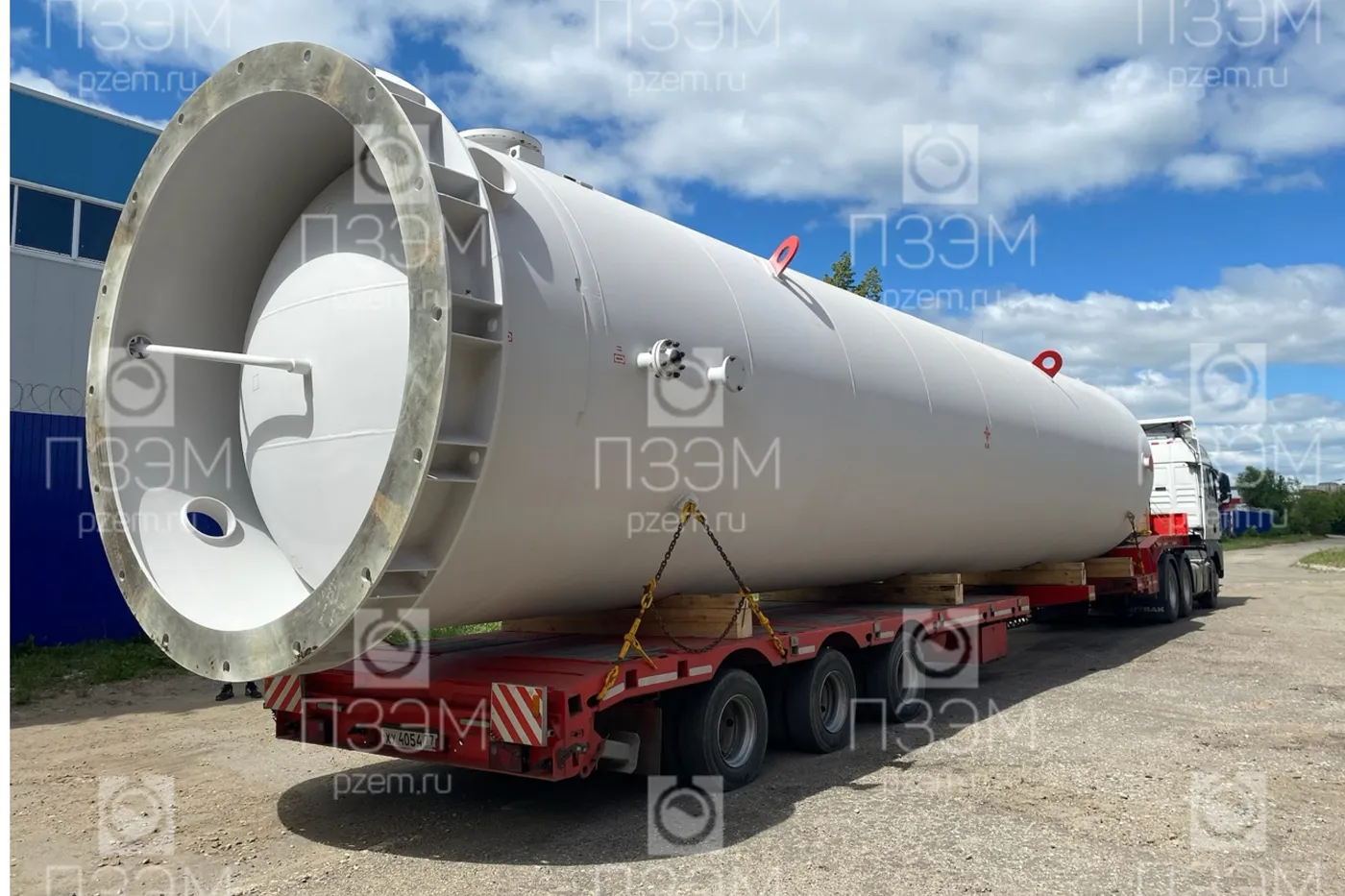

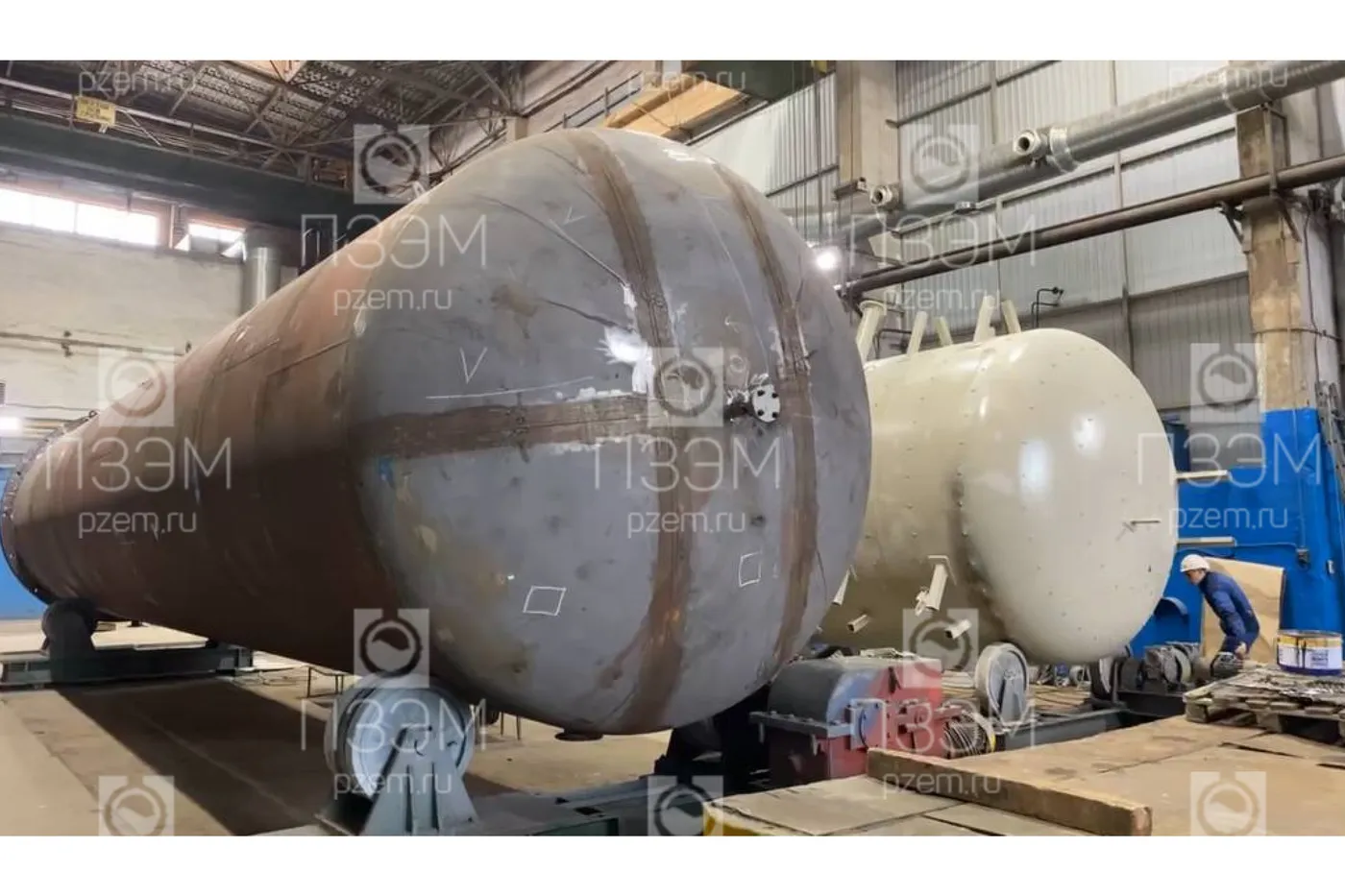

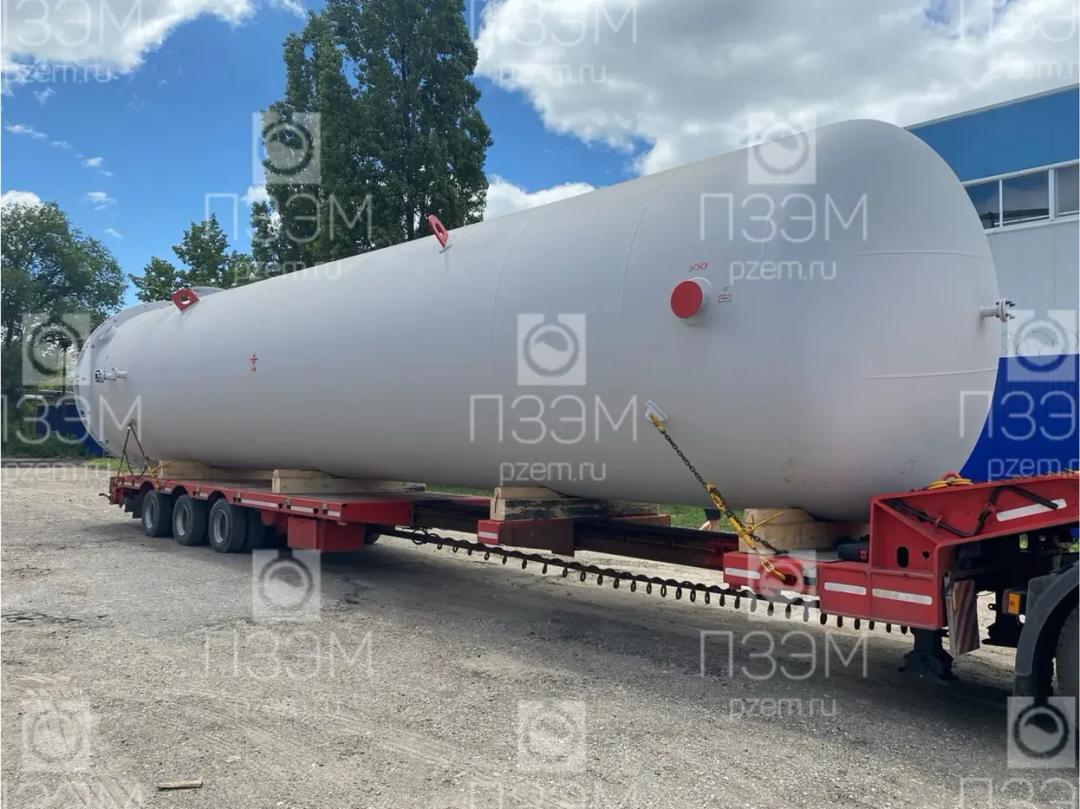

Изготовлен ресивер азота ВЭЭ объёмом 100 м³, рабочее давление — 1,6 МПа. Корпус выполнен из стали 09Г2С, масса аппарата — 21 000 кг.
| Назначение аппарата | ресивер азота |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 3 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Вместимость, м³ | 100 |
| Давление рабочее, не более, МПа | 1,6 |
| Давление расчетное, МПа | 1,6 |
| Пробное гидравлическое давление, МПа (кгс/см²), вертикальное положение | 2,08 (20,8) |
| Пробное гидравлическое давление, МПа (кгс/см²), горизонтальное положение | 2,23 (22,3) |
| Рабочая температура среды минимальная, °C | минус 39 |
| Рабочая температура среды максимальная, °C | 45 |
| Расчетная температура стенки, °C | 50 |
| Минимальная допустимая отрицательная температура стенки аппарата, находящегося под расчетным давлением, °C | минус 39 |
| Класс опасности по ГОСТ 12.1.007 | 4 |
| Пожароопасность по ГОСТ 12.1.004 | нет |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | нет |
| Коррозионность | да |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Толщина стенок | 16 мм – обечайка, днище-18мм (при прибавке на коррозию 2мм (на 25 лет)) |
| Днища | эллиптические 3000×18 09Г2С-15 ГОСТ 6533 – 2шт. |
| Материал прокладок | Паронит ПОН-Б 2,0 ГОСТ 481-80 |
| Теплоизоляция | нет |
| Прибавка для компенсации коррозии, мм | 2,5 |
| Расчетный (назначенный) срок службы, лет | 25 |
| Сейсмичность, балл | не более 6 |
| Число циклов нагружения | не более 1000 |
| Место установки | наружная установка |
| Диаметр, мм | ф3000 |
| Исполнение | вертикальный, на опорной обечайке (юбке) ф3220/ф3360 |
| Покрытие/окраска | наружная поверхность аппарата – грунт-эмаль «Prodecor 1202» (RAL 7047) ТУ 2312-073-49404743-2012 – общая толщина покрытия – не менее 160 мкм |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| Т1 | Вход азота | 100 | 2,5 |
| Т2 | Выход азота | 100 | 2,5 |
| Т3 | Люк | 500 | 2,5 |
| Т4 | Дренаж | 50 | 2,5 |
| Т5 | Воздушник | 50 | 2,5 |
| Т6 | Для предохранительного клапана | 100 | 2,5 |
| Т7 | Для манометра | 15 (М20х1,5) | - |
| Т8 | Для замера температуры | 15 (М20х1,5) | - |
| Т9 | Слив конденсата | 25 (G1") | - |
| Т10 | Лаз (2 шт.) | 500 | - |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007
- ГОСТ 19537-83
- ГОСТ 28759.3
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 34785-2021
- ГОСТ 9.014-78
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
