Ресивер для газовых сред Р-132-3,3-09Г2С объемом 132 м³

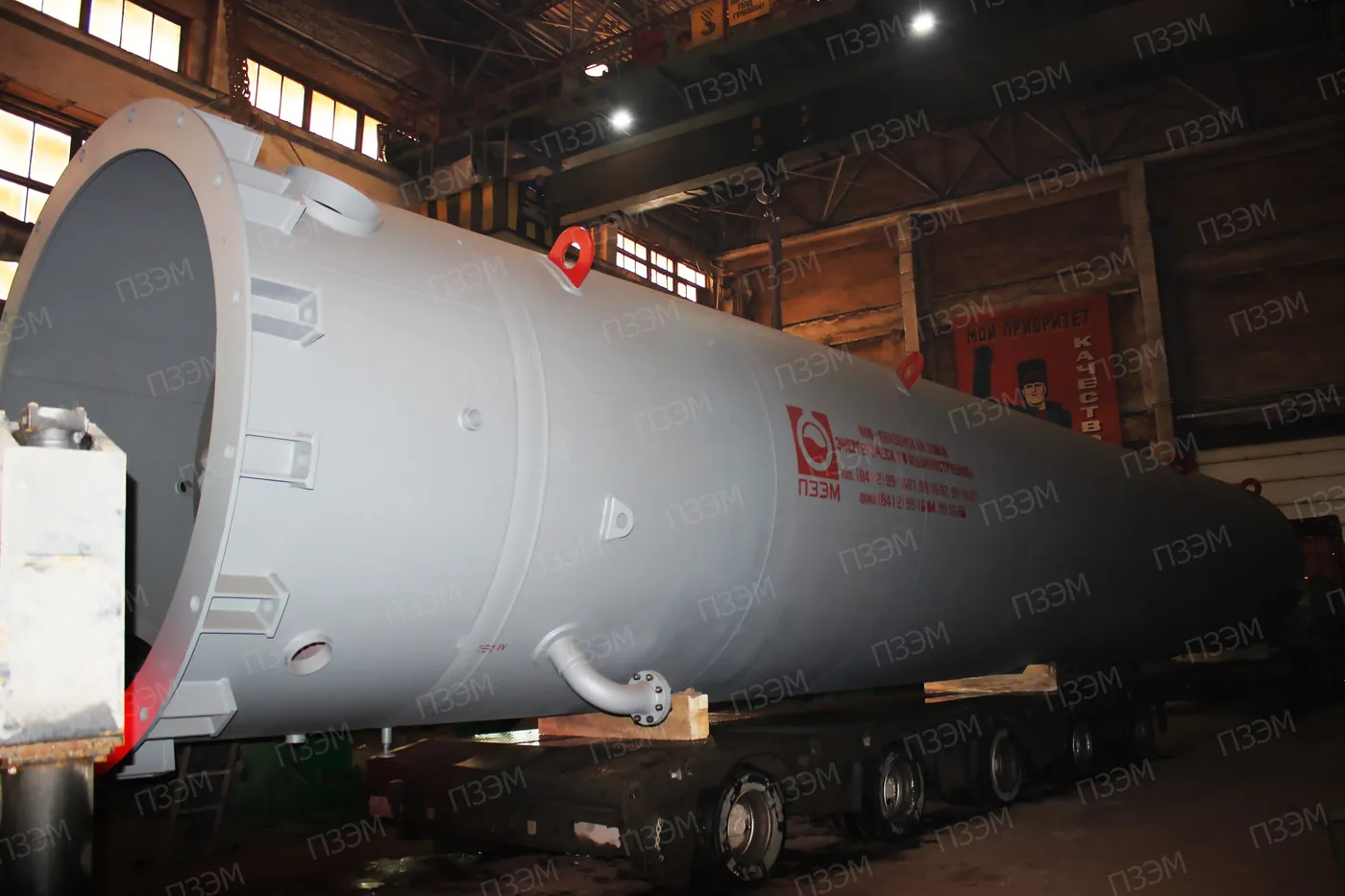

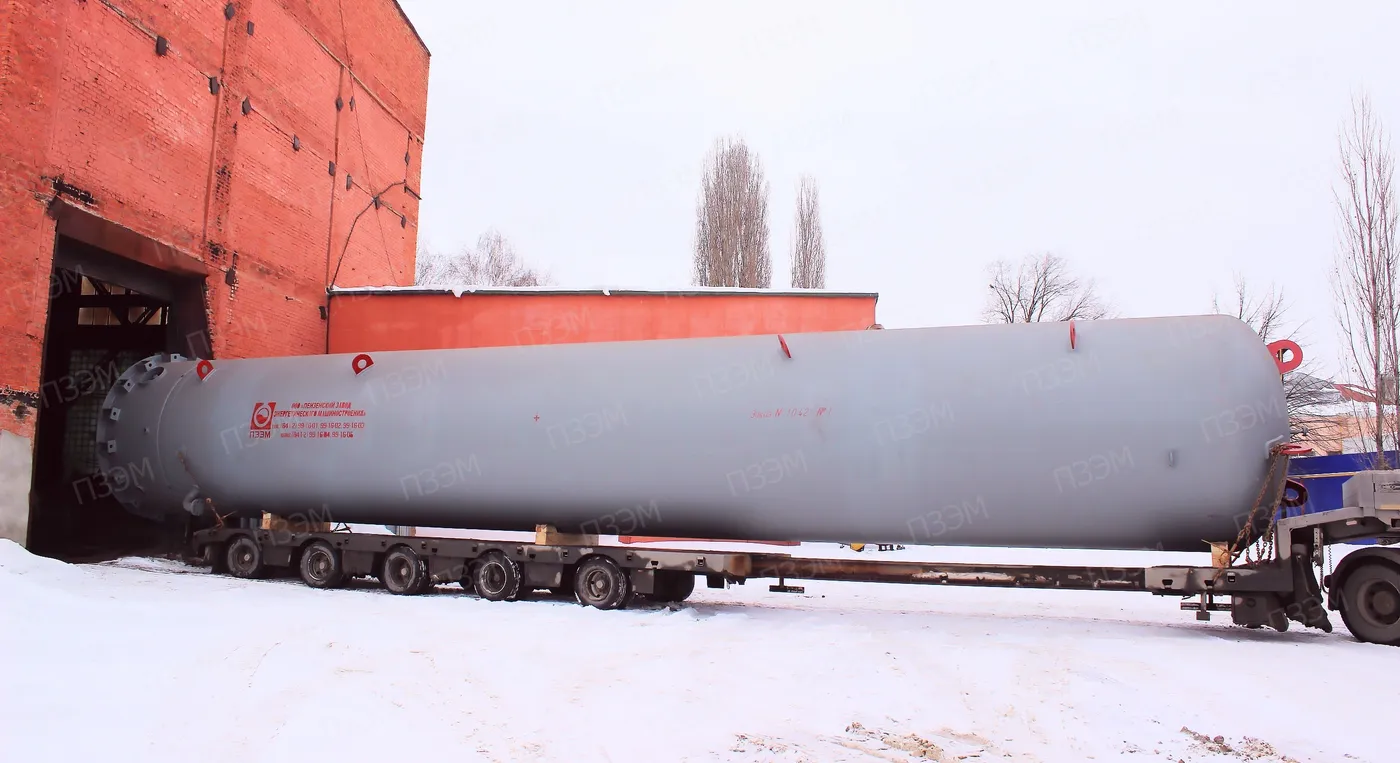

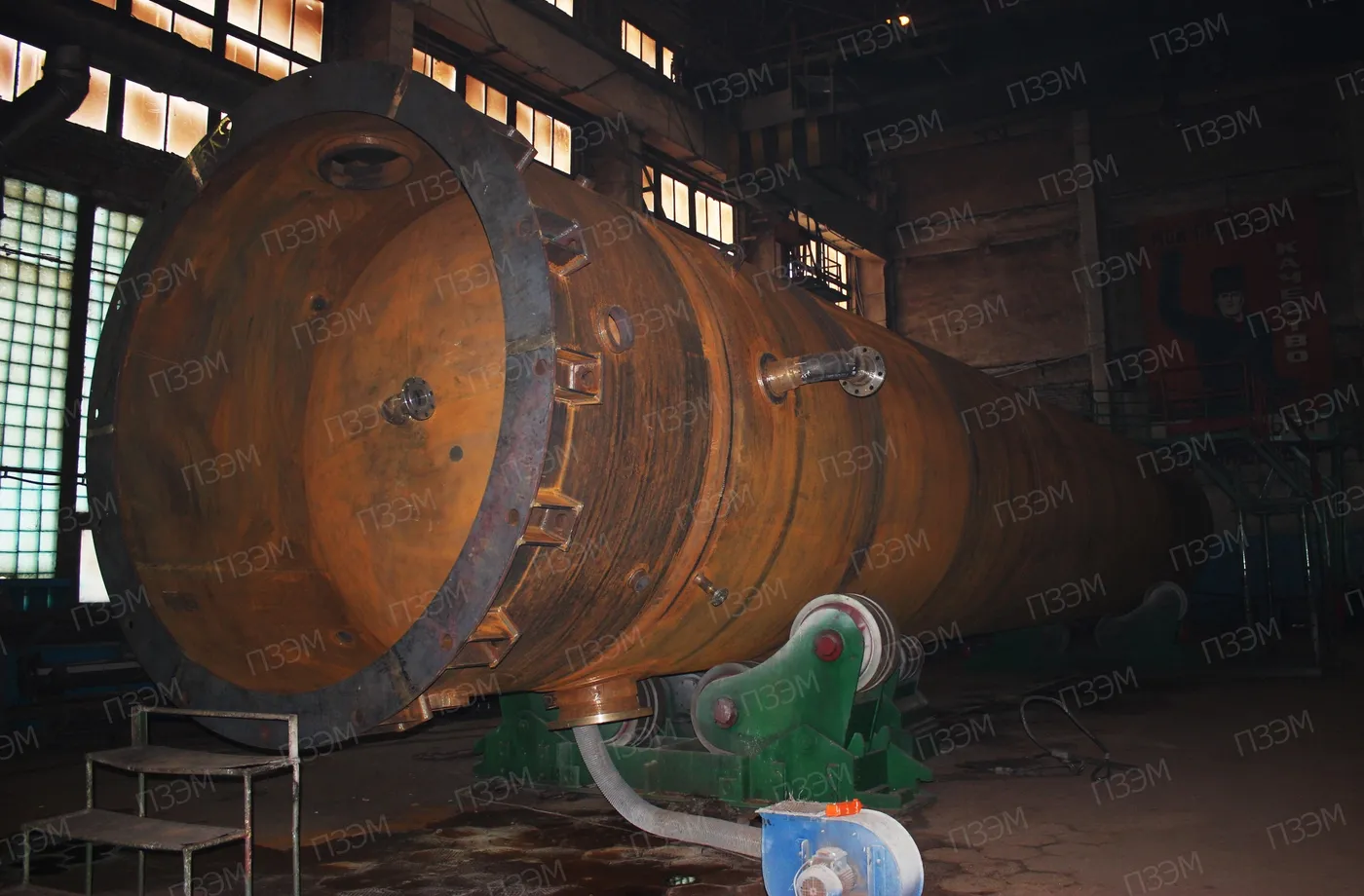

Для предприятия — поставщика станочного оборудования, металлорежущего инструмента и технологической оснастки для металлургических, приборостроительных и машиностроительных предприятий — изготовлен ресивер для газовых сред Р-132-3,3-09Г2С объёмом 132 м³. Материал изготовления — сталь 09Г2С, толщина стенок и днищ — 30 мм, масса аппарата — 48500 кг. Расчётное давление — 3,3 МПа, рабочее — 3,2 МПа. Диаметр аппарата — 3000 мм, высота — 20390 мм. Расчётный срок службы — 20 лет.
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
|---|---|
| Назначение аппарата | Для приема, накопления, хранения и выдачи азота |
| Давление рабочее, МПа (кгс/см²) | 3,2 (32,0) |
| Давление расчетное, МПа (кгс/см²) | 3,3 (33,0) |
| Рабочая температура среды, °С | минус 40 плюс 50 |
| Расчетная температура стенки, °С | плюс 50 |
| Минимально допустимая отрицательная температура стенки, находящейся под давлением, °С | минус 40 |
| Средняя температура наиболее холодной пятидневки, °С | минус 15 |
| Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002 | 4 |
| Пожароопасность | нет |
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | нет |
| Коррозионность | да |
| Вместимость, м³ | 132 |
| Прибавка для компенсации коррозии, мм | 2 |
| Расчетный срок службы, лет | 20 |
| Сейсмичность по СНиП II-7-81, баллов | нет |
| Число циклов нагружения аппарата за весь срок службы, не более | 1000 |
| Производительность компрессора, м³/мин | 17 |
| Специальные требования | нет |
| Диаметр корпуса, мм | ⌀3000 |
| Толщина стенки обечайки и днищ, мм | 30 |
| Высота габаритная, мм | 20390 |
| Исполнение | вертикальный, с эллиптическими днищами, на цилиндрической опоре-обечайке с лазами Ж1, Ж2 ⌀500 |
| Покрытие/окраска | наружная поверхность – грунт-эмаль ЯрЛИсоат 0278 ТУ 2313-342-21743165-2009 – 3 слоя, общая толщина покрытия – 70..80 мкм; внутренняя поверхность – грунт-эмаль ЯрЛИсоат 0278 ТУ 2313-342-21743165-2009 – 2 слоя, общая толщина покрытия – 40..65 мкм. |
| Материал прокладок | Паронит ПОН-Б 2,0 ГОСТ 481-80 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход /Выход продукта | 100 | 4,0 |
| Б | Для предохранительного клапана | 150 | 4,0 |
| В | Воздушник | 25 | 4,0 |
| Д | Для манометра | 25 (G1/2) | 4,0 |
| Е | Люк | 450 | 4,0 |
| Ж1, Ж2 | Лаз | 500 | – |
Нормативная база
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ 34347-2017
- ГОСТ Р 51330.11-99
- ГОСТ Р 51330.5-99
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2013
- ФНП
