Ресивер азота/сжатого воздуха объемом 132 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1, минимальная температура стенки −60 °C.
Негабарит

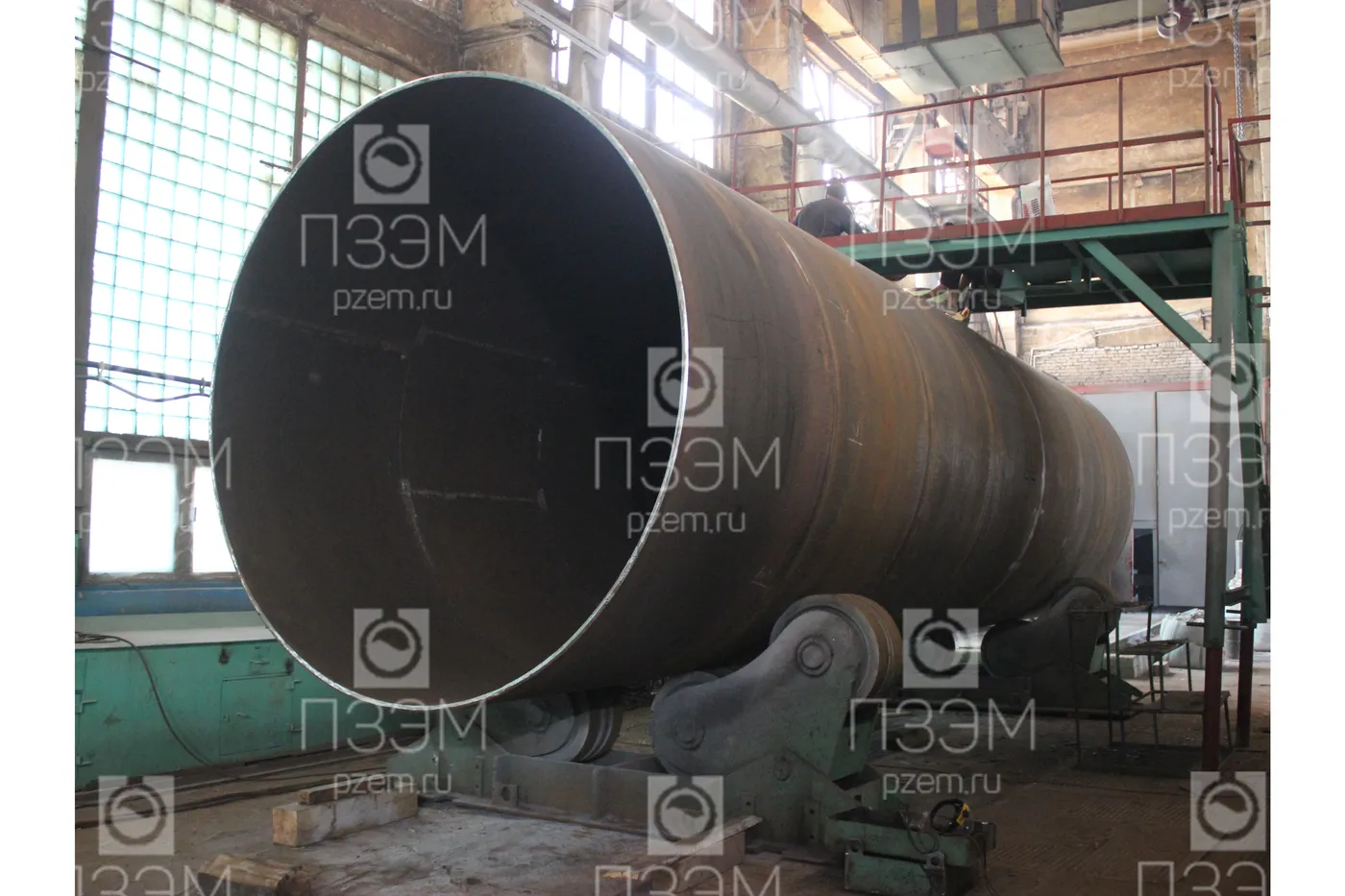

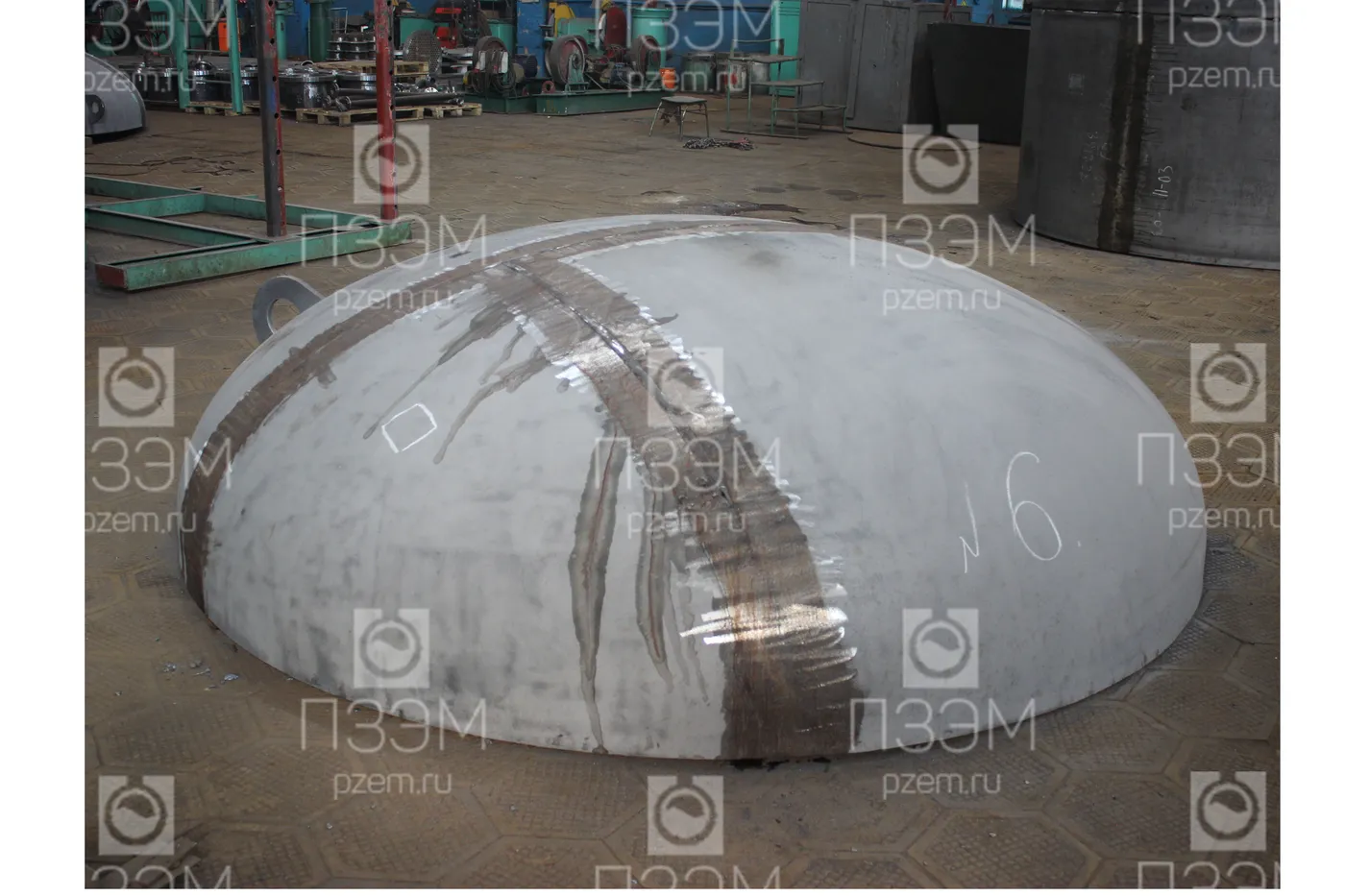

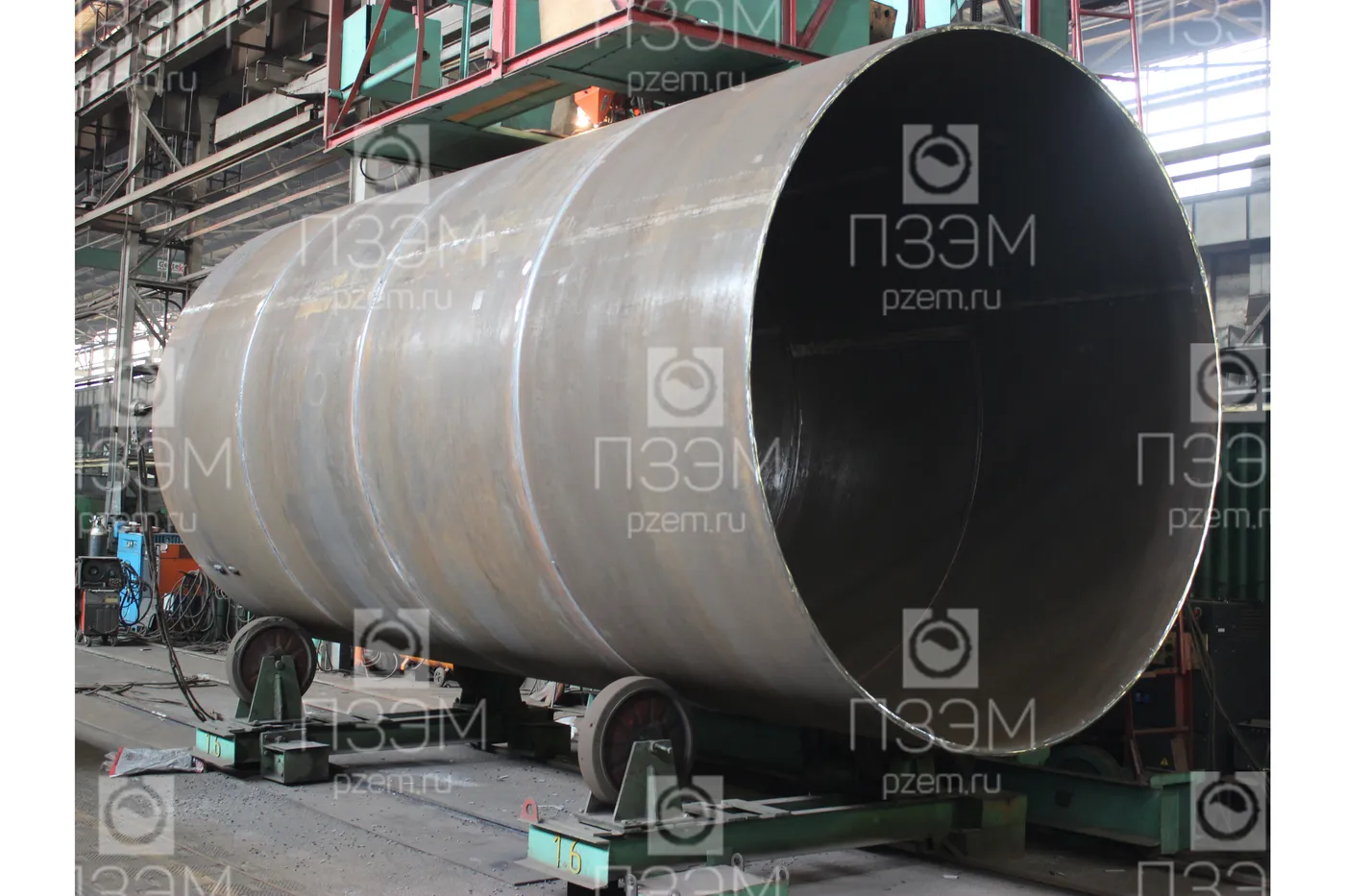

Изготовлен ресивер азота/воздуха объёмом 132 м³. Масса — 46500 кг, давление — 3,2 МПа, материал исполнения — сталь 09Г2С.

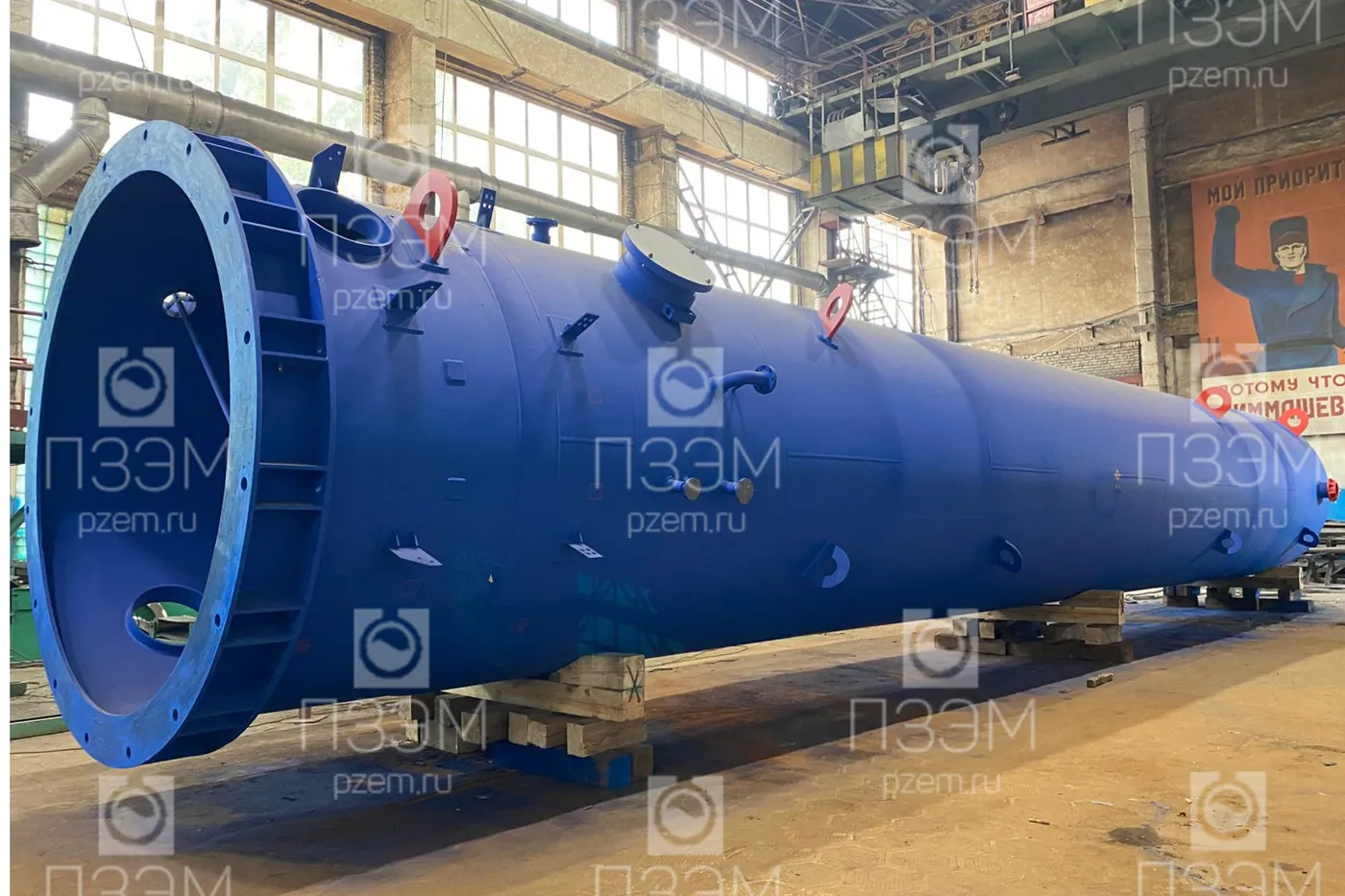

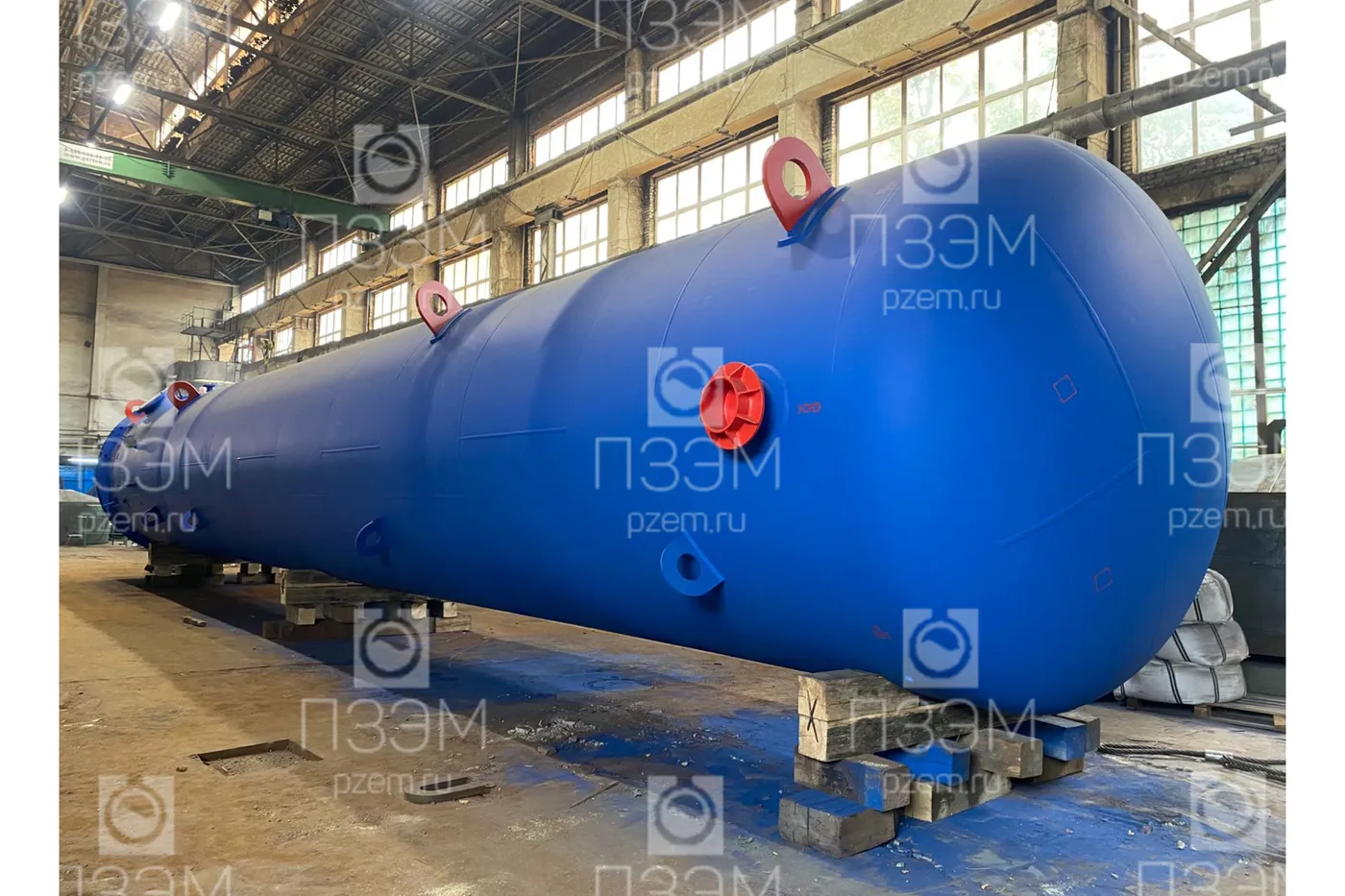

| Назначение | для проведения технологических процессов |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 2 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Категория аппарата по ТР ТС 032/2013 | 4 |
| Давление рабочее, не более, МПа (кгс/см²) | 3,2 (32) |
| Давление расчетное, МПа (кгс/см²) | 3,3 (33,0) |
| Пробное гидравлическое давление, вертикальное положение, МПа (кгс/см²) | 4,3 (43,0) |
| Пробное гидравлическое давление, горизонтальное положение, МПа (кгс/см²) | 4,5 (45,0) |
| Пробное пневматическое давление, МПа (кгс/см²) | 3,95 (39,5) |
| Рабочая температура среды максимальная, °C | 45 |
| Рабочая температура среды минимальная, °C | минус 60 |
| Расчетная температура стенки, °C | 50 |
| Минимально допустимая температура стенки под расчетным давлением, °C | минус 60 |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 4 |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | нет |
| Коррозионность | да |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал ответных фланцев | 09Г2С ГОСТ 19281-2014 |
| Шпильки, гайки | 40Х ГОСТ 4543-2016 |
| Материал прокладок | Паронит ПОН-Б ГОСТ 481-80 |
| Вместимость, м³ | 132 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Расчетный срок службы, лет | 20 |
| Число циклов нагружения аппарата за весь срок службы, не более | 20000 |
| Сейсмичность, баллов, не более | 6 |
| Место установки | наружное |
| Климатическое исполнение по ГОСТ 15150-85 | ХЛ1 |
| Тип аппарата | ВЭЭ |
| Исполнение | вертикальный, на юбочной опоре |
| Габаритные размеры: диаметр внутренний, мм | 3000 |
| Испытания | Аппарат испытать на прочность и герметичность на заводе-изготовителе в горизонтальном положении в соответствии с технической характеристикой в течение 30 минут. На месте монтажа аппарат допускается испытывать пробным пневматическим давлением с контролем методом акустической эмиссии |
| Покрытие/окраска | наружная поверхность аппарата – грунт-эмаль "Prodecor 1202" (RAL 5005) ТУ 2312-073-49404743-2012 – общая толщина покрытия – не менее 160 мкм; внутренняя поверхность аппарата – грунт-эмаль "Prodecor 1202" (RAL 5005) ТУ 2312-073-49404743-2012 – не менее 50 мкм; площадка обслуживания – грунт-эмаль "Prodecor 1202" (RAL 5005) – не менее 80 мкм; строповые устройства – эмаль красная "Экспресс" ТУ 2312-034-54651722-2002 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 100 | 4,0 |
| Б | Выход продукта | 100 | 4,0 |
| В | Для предохранительного клапана | 80 | 4,0 |
| Г | Дренаж | 32 | 4,0 |
| Д | Для установки манометра | 50/М20х1,5 | 4,0 |
| Е | Слив конденсата | 32 | 4,0 |
| Ж | Люк | 500 | 4,0 |
| И1,2 | Лаз | 500 | – |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-85
- ГОСТ 28759.3-90
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.032-74
- ОСТ 26.260.14-2001
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
