Резервуар ГЭЭ (СУГ)-1,8-201 объемом 200 м³
Особенности
Сейсмика 7+ баллов
Сейсмичность, балл: не более 8

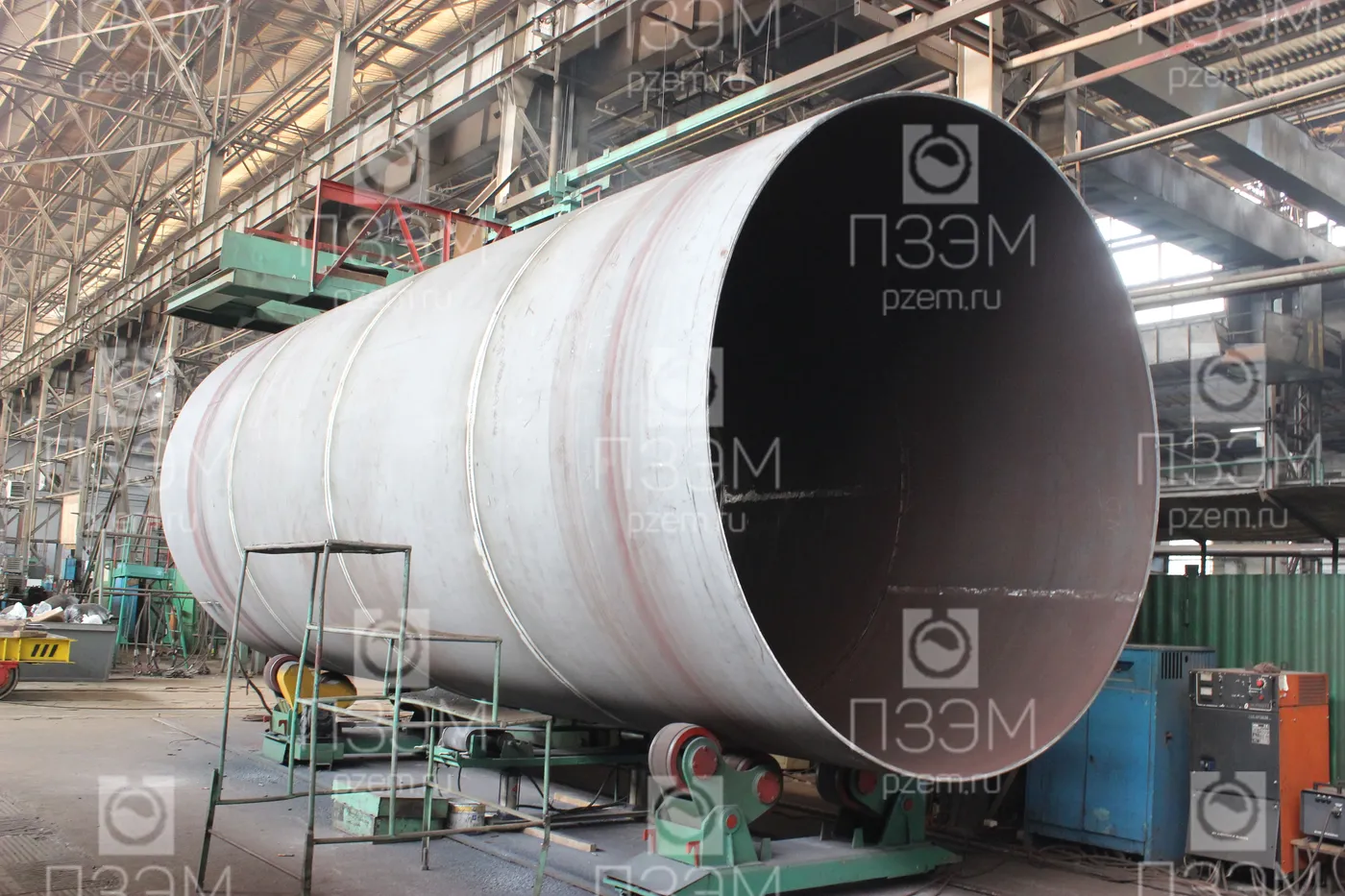

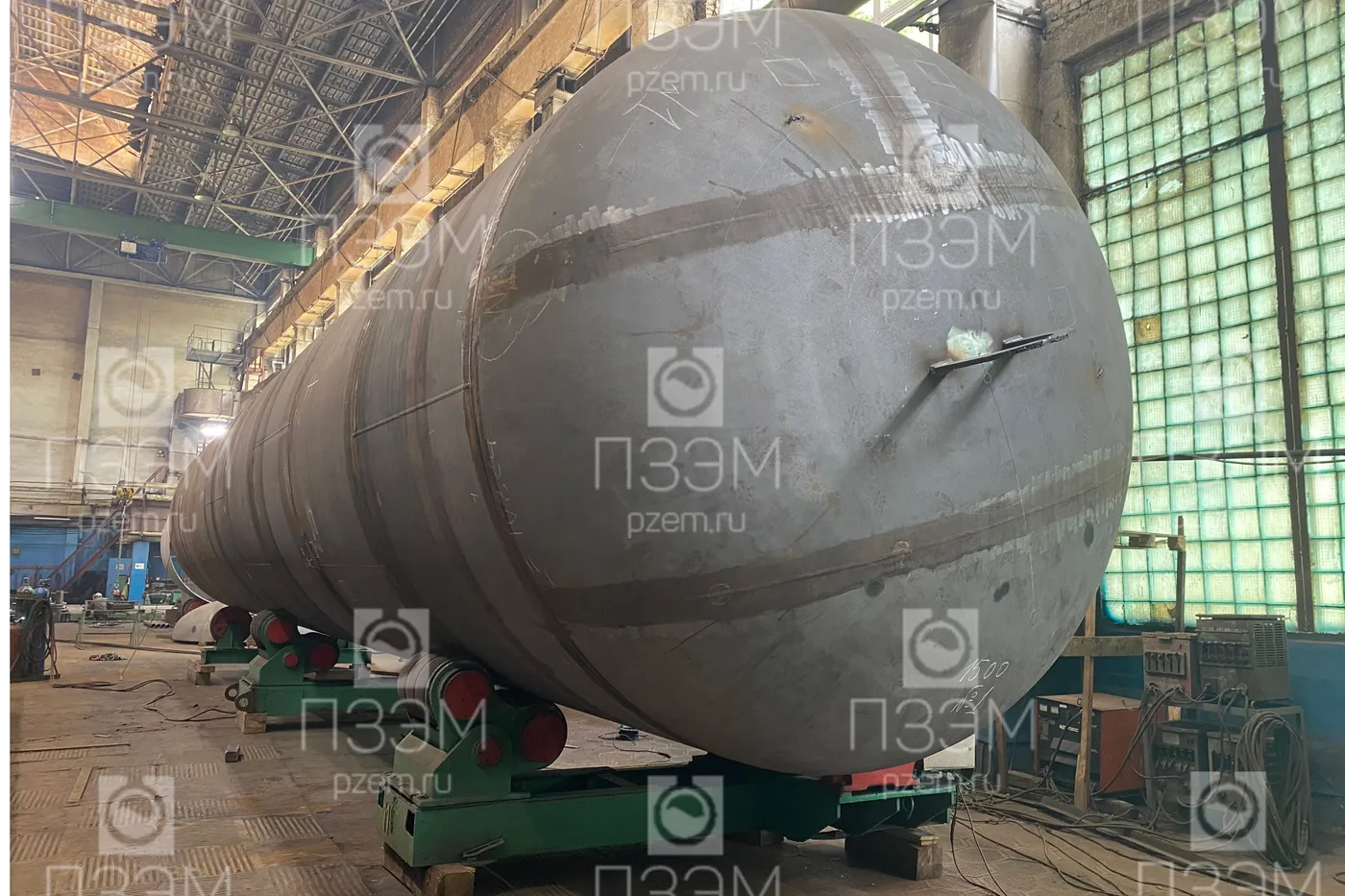

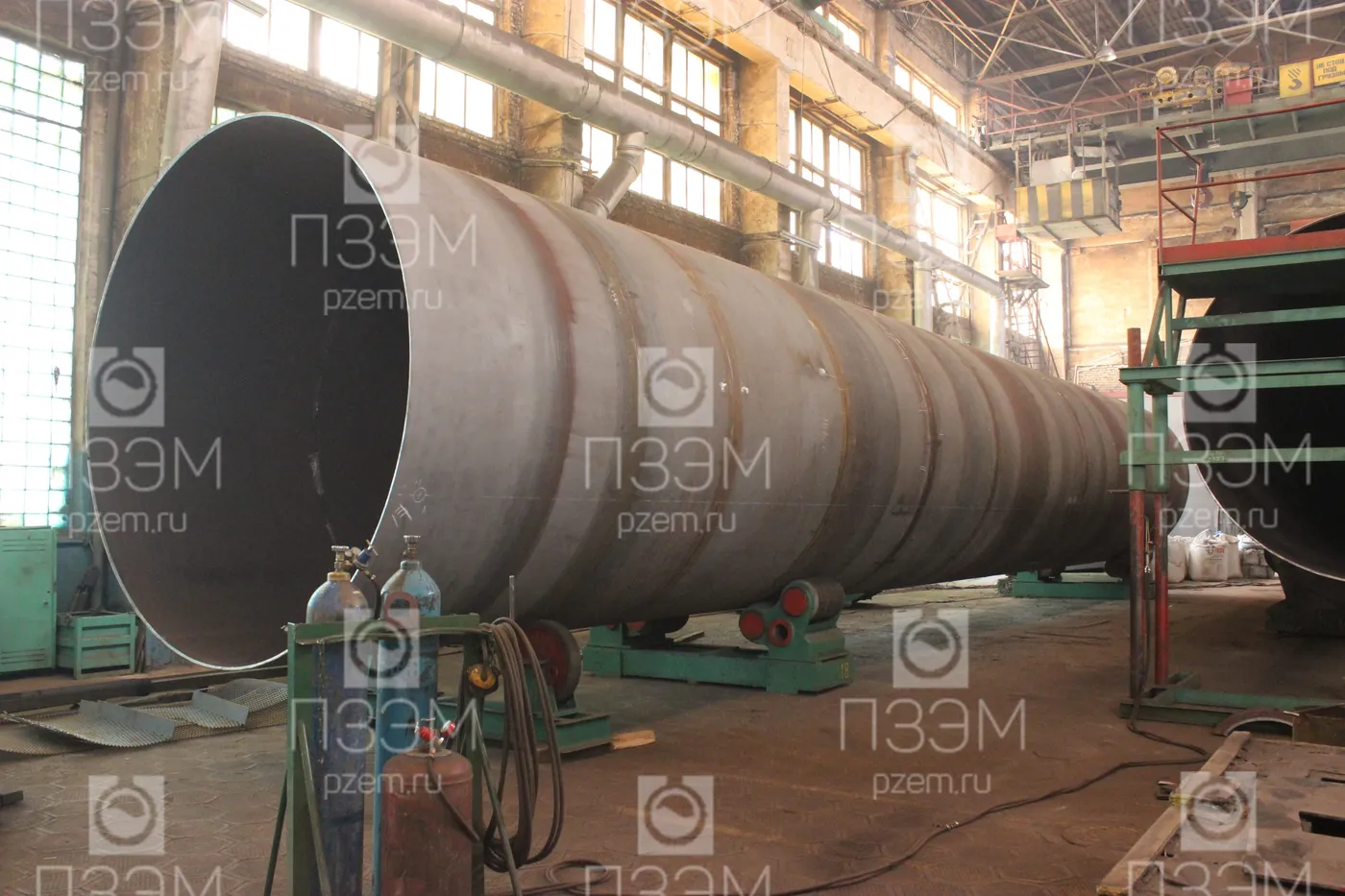

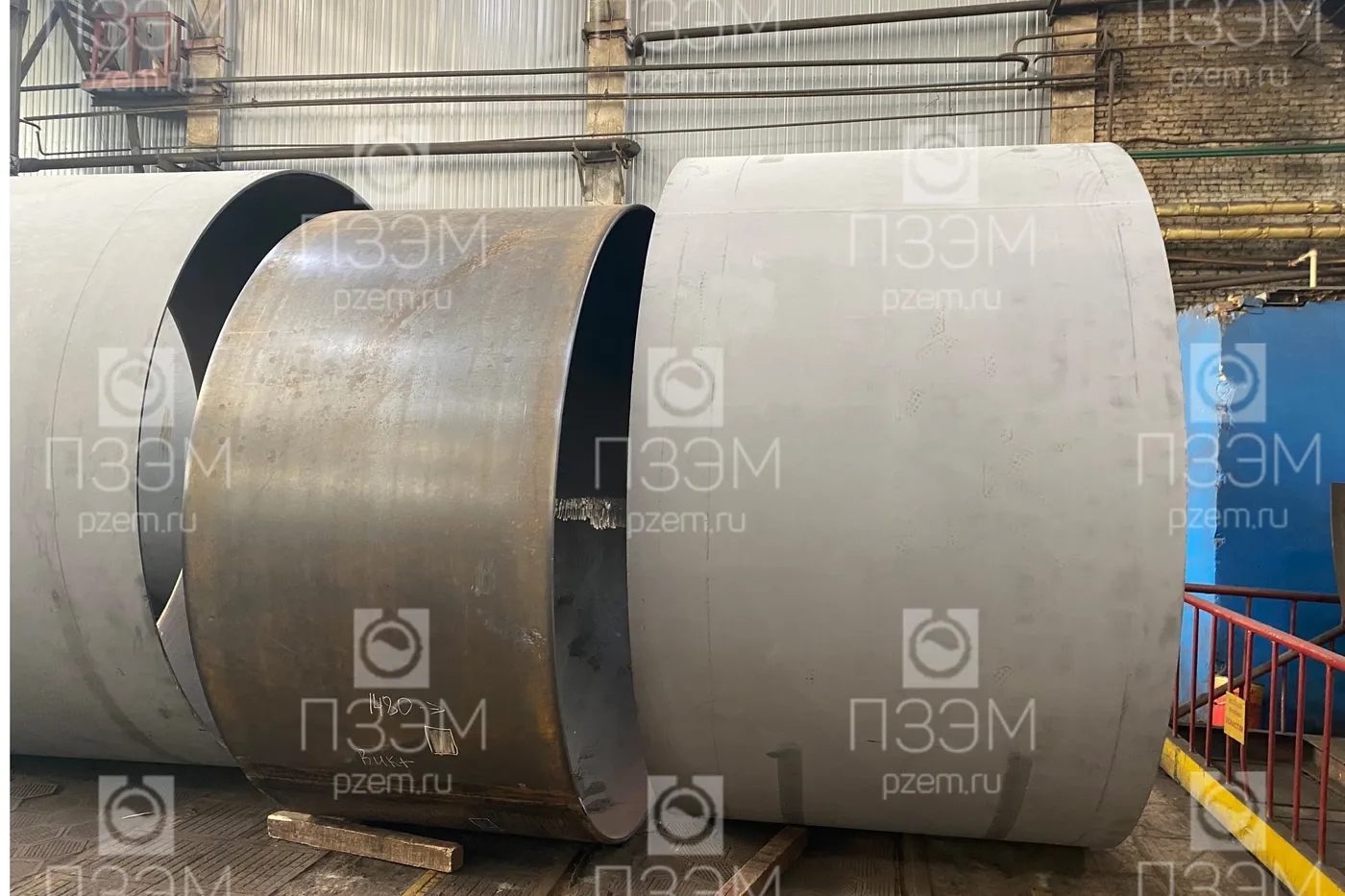

Для крупного нефтеперерабатывающего предприятия изготовлены и поставлены резервуары ГЭЭ для приёма и хранения сжиженных углеводородных газов. Корпус выполнен из стали 09Г2С, толщина обечайки — 22 мм, рабочее давление — 1,6 МПа, масса аппарата — 47 930 кг.

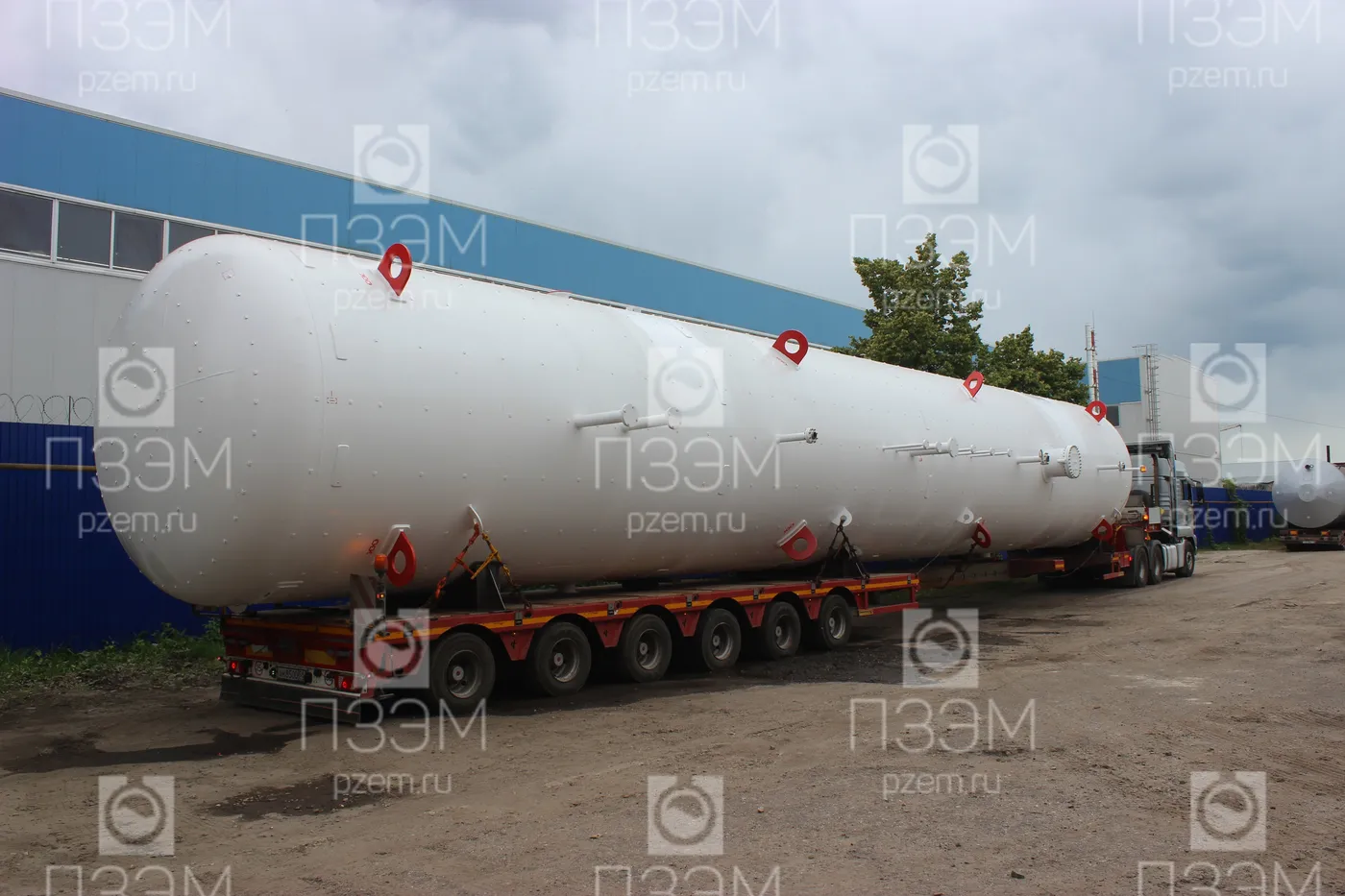

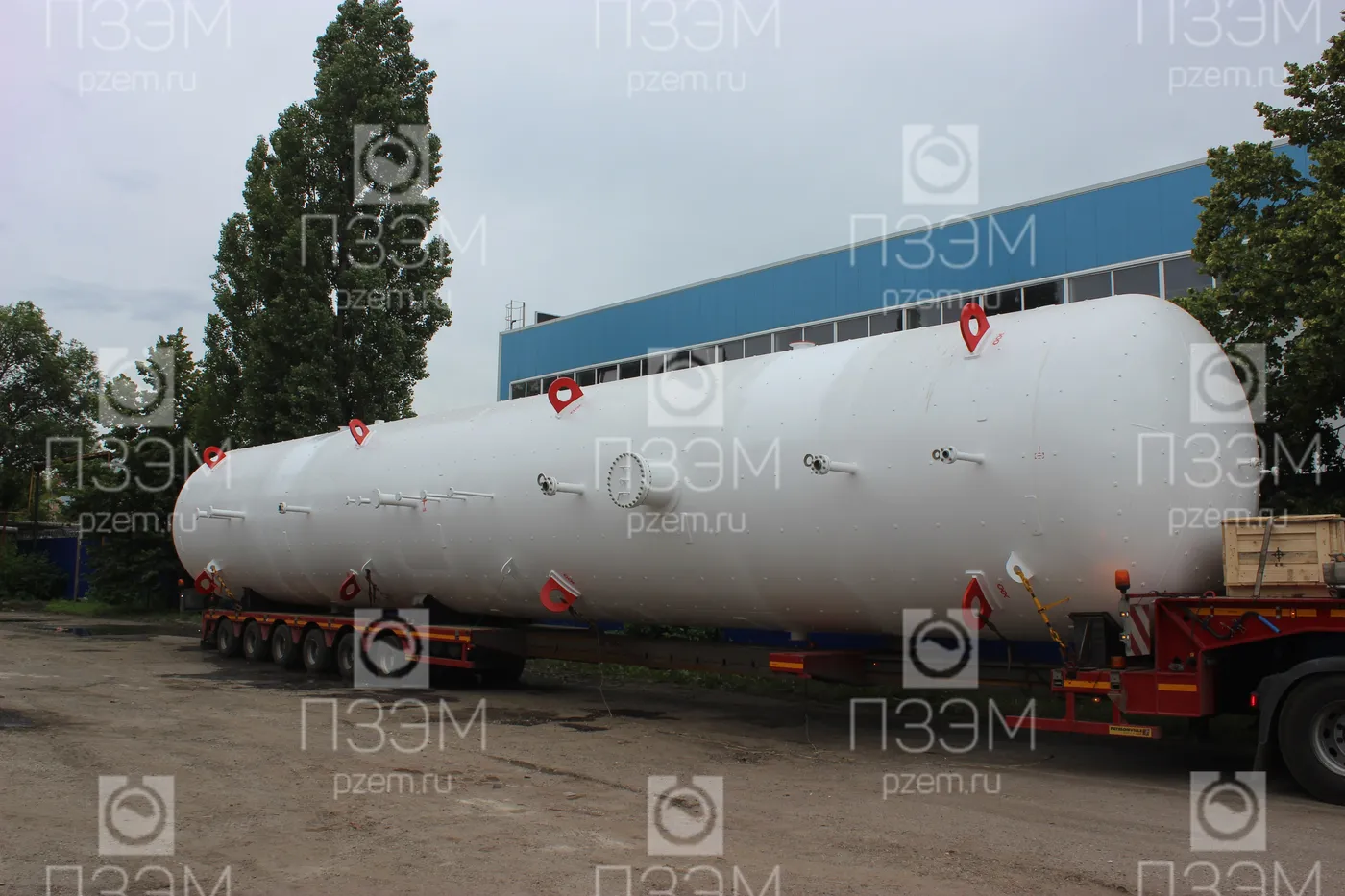

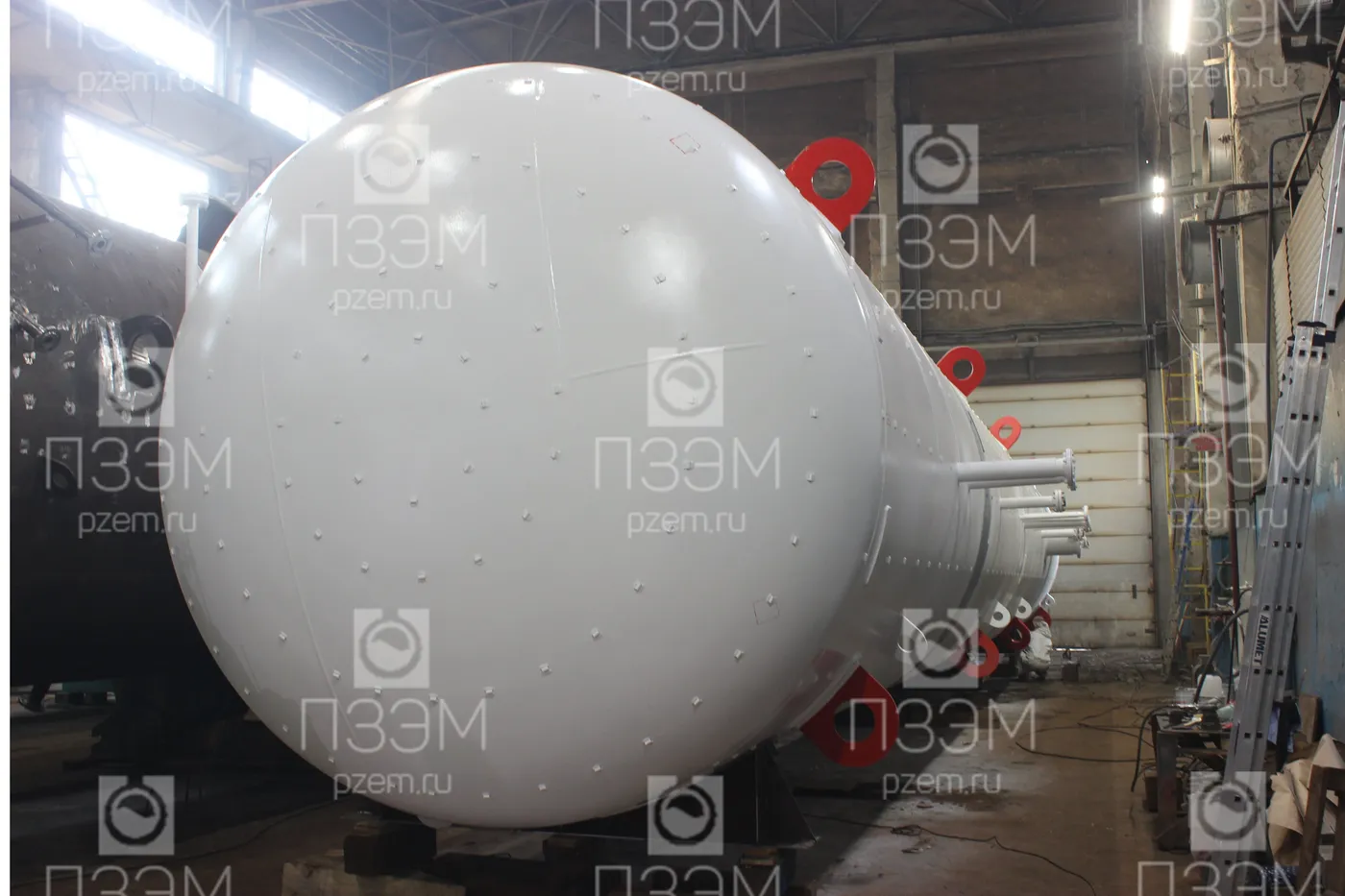

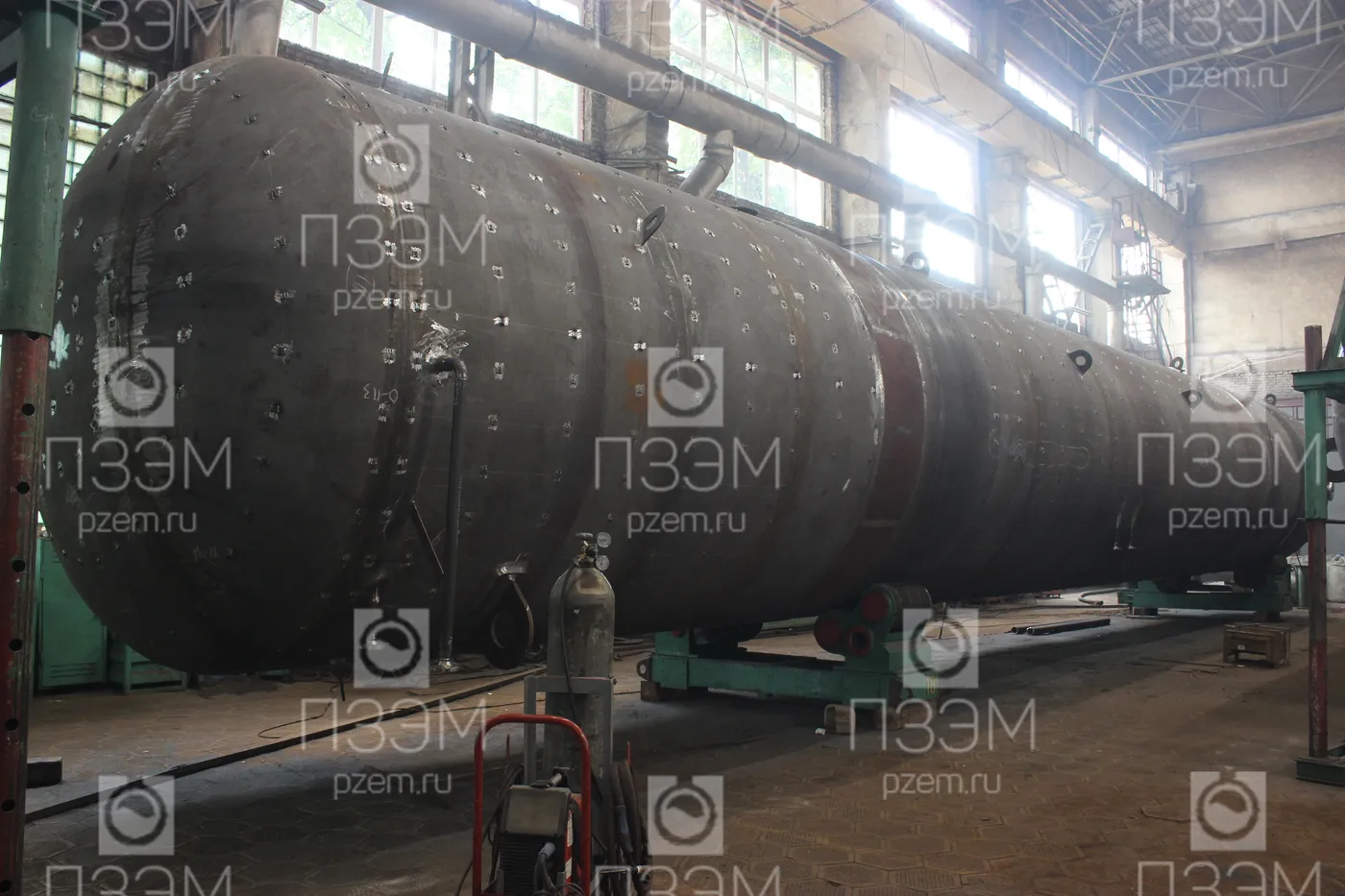

| Наименование (по штампу чертежа) | Резервуар ГЭЭ(СУГ)-1,8-201 Сборочный чертеж |
|---|---|
| Назначение аппарата | Прием, хранение СУГ |
| Группа аппарата по таблице 1 ГОСТ 34347-2017 | 1 |
| Группа рабочей среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 2 |
| Вместимость, м³ | 200 |
| Давление рабочее, МПа (кгс/см²) | до 1,6 (16,0) |
| Давление расчетное, МПа (кгс/см²) | 1,8 (18,0) |
| Пробное давление гидроиспытания, МПа (кгс/см²) | 2,53 (25,3) |
| Температура рабочей среды минимальная, °C | плюс 5 |
| Температура рабочей среды максимальная, °C | плюс 42 |
| Расчетная температура стенки, °C | плюс 120 |
| Допускаемая минимальная отрицательная температура стенки аппарата, находящегося под давлением, °C | минус 40 |
| Температура пропарки при Р=0,2 МПа, °C | плюс 135 |
| Пропарка. Давление, МПа | 0,2 |
| Класс опасности среды по ГОСТ 12.1.007 | 4 |
| Категория и группа взрывоопасности смеси по ГОСТ 31610.20-1-2020 | IIA-T2 |
| Пожароопасность по ГОСТ 12.1.004 | да |
| Горючесть по ГОСТ 12.1.044 | ГГ |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ |
| Материал основных частей аппарата | 09Г2С-12 ГОСТ 5520 |
| Материал прокладок | СНП 08Х13 |
| Прибавка для компенсации коррозии (эрозии), мм | 2,0 |
| Расчетный срок службы аппарата, лет | 20 |
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Межремонтный пробег, лет | 3 |
| Место установки | наружная |
| Сейсмичность, балл | не более 8 |
| Габаритные размеры емкости: диаметр максимальный, мм | 3444 |
| Габаритные размеры емкости: длина, мм | 22930 |
| Габаритные размеры емкости: ширина, мм | 3664 |
| Габаритные размеры емкости: высота, мм | 4580 |
| Масса пустого аппарата, кг | 47930 |
| Масса при ГИ, кг | 248930 |
| Исполнение | горизонтальный, днища эллиптические, на двух седловых опорах (неподвижная и подвижная) |
| Контроль сварных соединений | в соответствии с 0193.00.000 ККЦ, ГОСТ 34347-2017 (п.11 ТТ) |
| Испытание | на заводе изготовителе на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут (п.14 ТТ) |
| Состояние поставки | аппарат в собранном виде с неустановленными деталями поз.19, 54 выходящими за транспортные габариты. На время хранения и транспортирования штуцеры закрыты транспортными заглушками поз.45-49 и прокладками поз.39-44, пробкой поз.52. На месте монтажа заглушки, пробку удалить. (п.5 ТТ) |
| Покрытие/окраска | Подготовка поверхности под лакокрасочное покрытие абразивоструйная очистка до степени Sa 2 1/2 согласно ISO 8501-1. На наружную поверхность изделия должна быть нанесена эпоксидная химически стойкая грунт краска "Cumxan Pro Epoxy" ТУ 2312-012-86187396-2016. В два слоя по150 мкм. Общая толщина покрытия не менее 300 мкм. Финишный слой белый. Окрашенные поверхности должны соответствовать VI классу покрытия по ГОСТ 9.032-74. Группа условий эксплуатации VI по ГОСТ 9.104-2018 (пп.25-26 ТТ) |
| Изоляция | Аппарат подлежит теплоизоляции на месте монтажа. Расположение скоб поз.58 для крепления теплоизоляции в соответствии с ГОСТ 17314-81. Теплоизоляция производится силами, средствами и за счет Заказчика (п.29 ТТ) |
| Прочее (ТТ) | Аппарат подконтролен РОСТЕХНАДЗОРу (п.34); пуск, остановку и испытание аппарата в зимнее время производить в соответствии с ГОСТ 34347-2017 (п.35); техническое освидетельствование в соответствии с ФНиП "Правил промышленной безопасности при использовании оборудования, работающего под избыточным давлением" (п.33) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 80 | 4,0 |
| B1 | Выход продукта | 200 | 4,0 |
| B2 | Вход газа | 80 | 4,0 |
| R | Для предохранительного клапана | 50 | 4,0 |
| D | Для клапана незамерзающего типа КДН 50-25 | 50/G2 | – |
| N1,2 | Отбор проб (2 шт.) | 15 | 4,0 |
| N3 | Для газоуравнительной линии | 100 | 4,0 |
| M | Люк | 500 | 2,5 |
| L1,2 | Для замера уровня (2 шт.) | 100 | 4,0 |
| L3,4 | Для замера уровня (2 шт.) | 50 | 4,0 |
| L5 | Для системы измерения количества продукта | 150 | 4,0 |
| P1,2 | Для замера давления (2 шт.) | 25 | 16,0 |
| P3 | Для манометра | 25 | 16,0 |
| T1 | Для замера температуры | 50 | 4,0 |
| T2 | Для термометра | 50 | 4,0 |
| T3 | Для датчика температуры газовой фракции системы измерения количества продукта | 50 | 4,0 |
| T4 | Для датчика температуры жидкой фракции системы измерения количества продукта | 50 | 4,0 |
| P4 | Для датчика перепада давления системы измерения количества продукта | 25 | 16,0 |
| P5 | Для датчика перепада давления системы измерения количества продукта | 50 | 4,0 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007
- ГОСТ 12.1.044
- ГОСТ 15150-69
- ГОСТ 24444-87
- ГОСТ 26.008-85
- ГОСТ 28759.3
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ Р 53561
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-68368579-11
- ФНП
