Накопитель перегретой воды (ВЭЭ-60-1,76) объемом 60 м³
Особенности
Негабарит

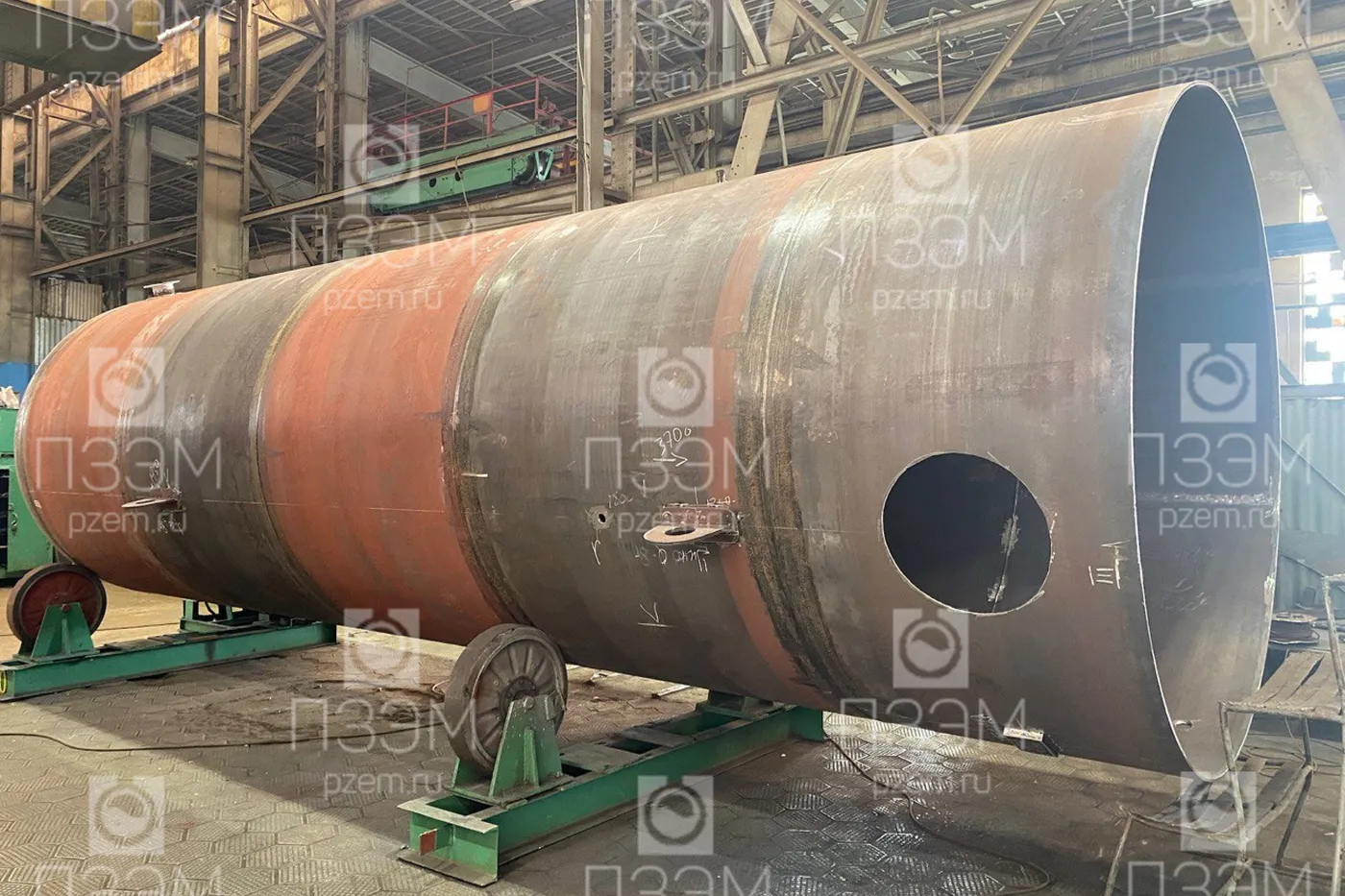

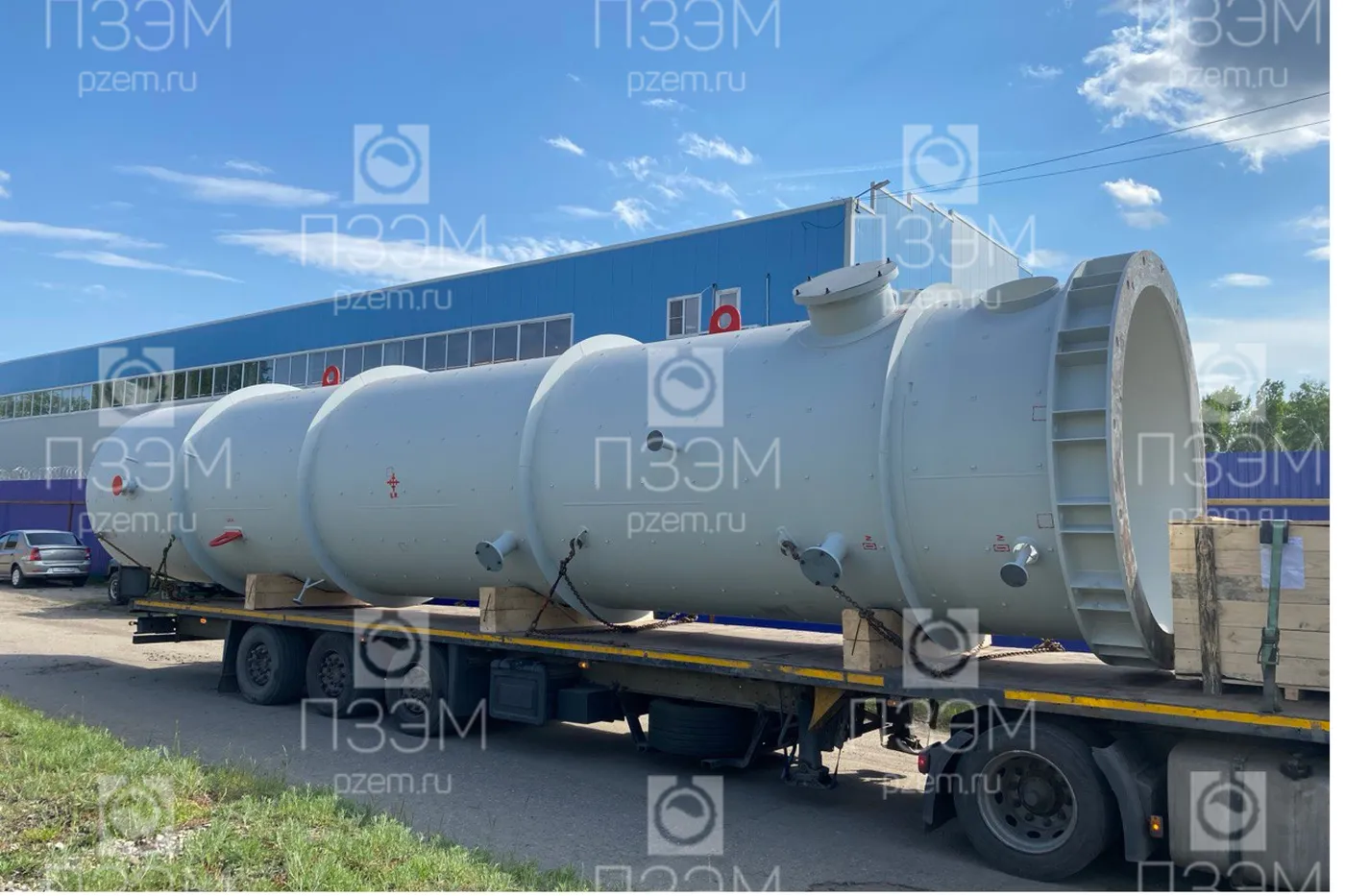

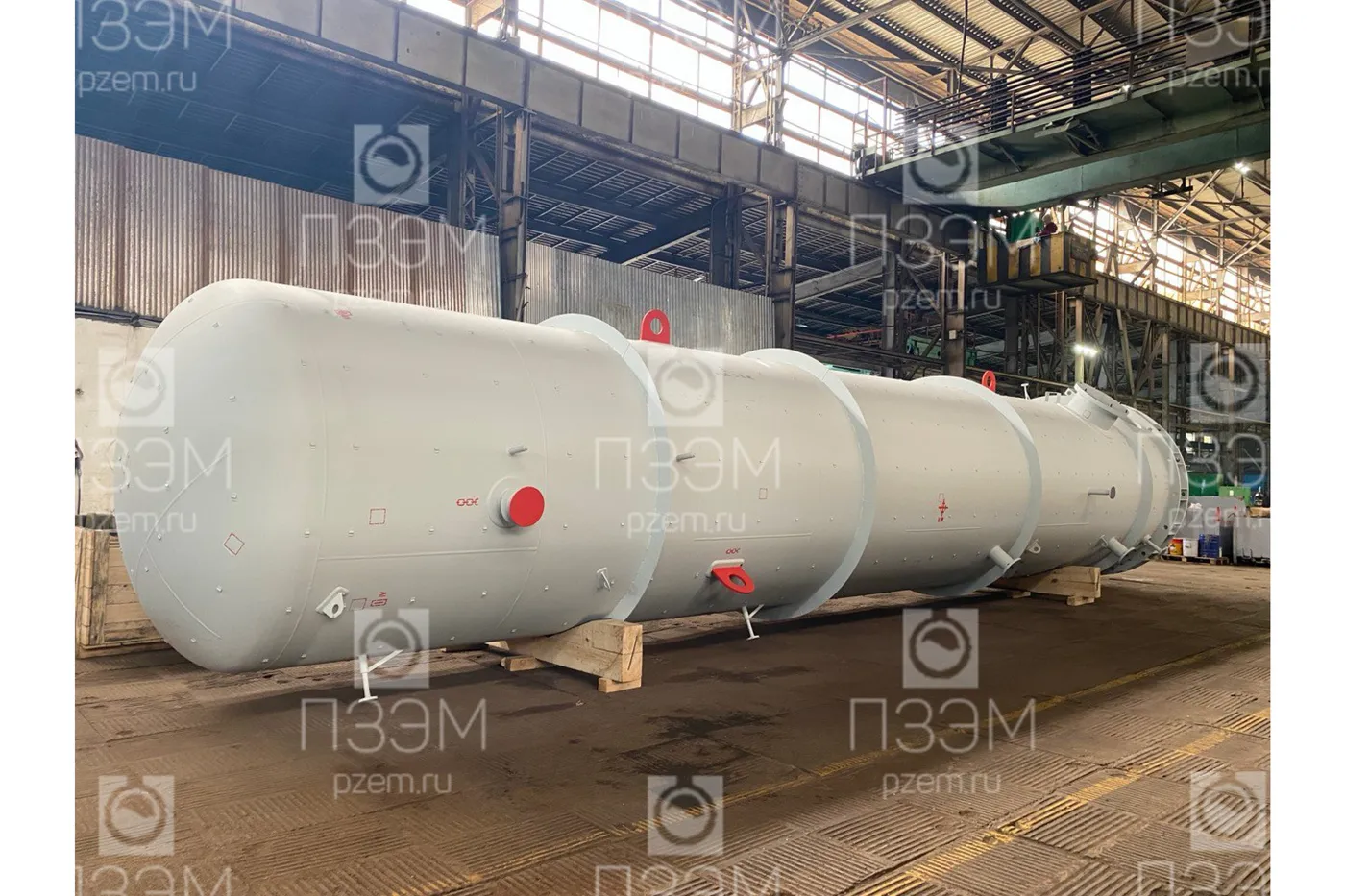

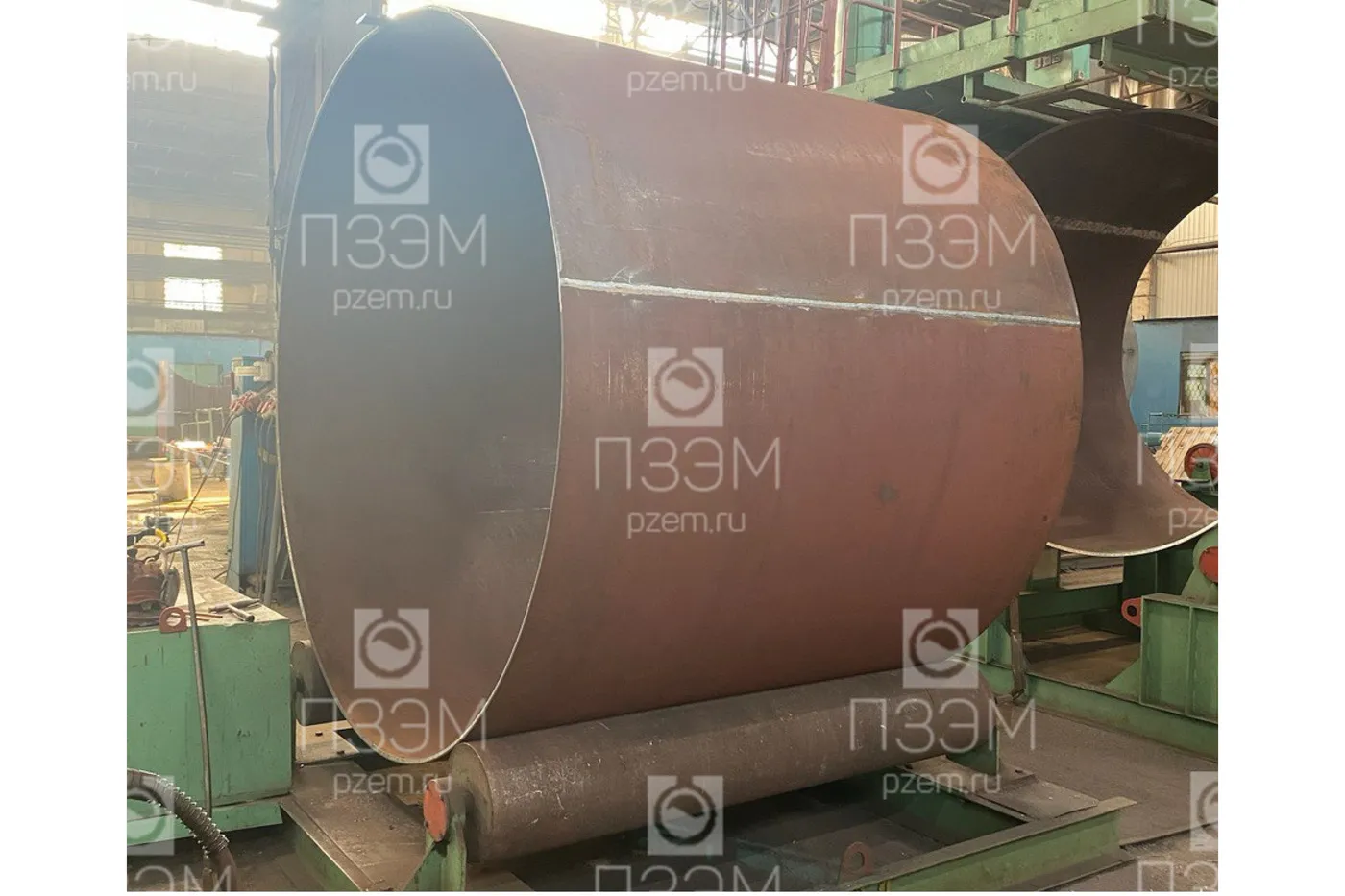

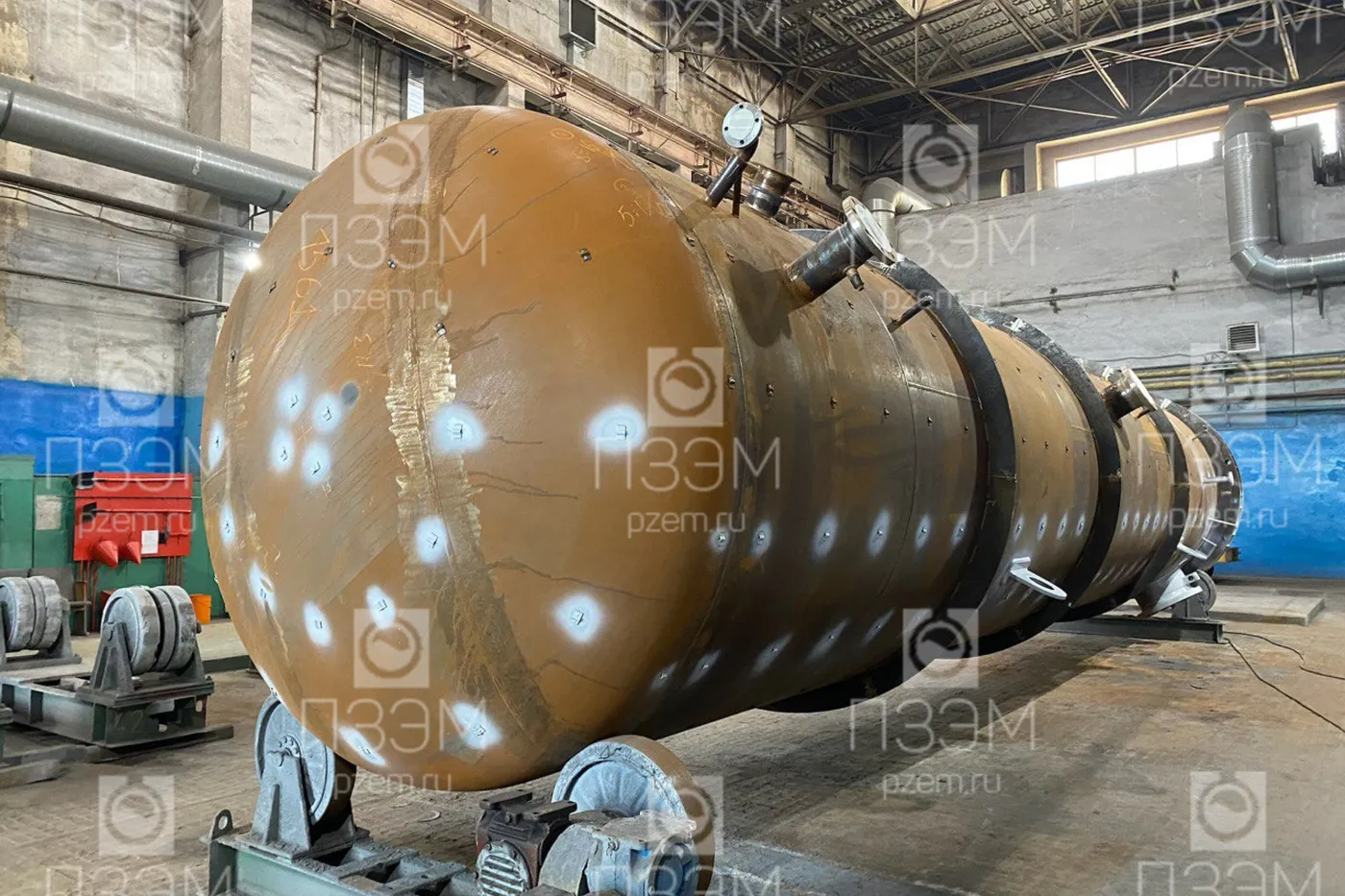

Изготовлен накопитель перегретой воды ВЭЭ-60-1,76 объёмом 60 м³. Масса — 21500 кг, давление — 1,7 МПа, материал исполнения — сталь 09Г2С.
| Назначение аппарата | Для хранения горячей воды |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 3 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Давление рабочее, МПа (кгс/см²) | 1,7 (17,0) |
| Давление расчётное, МПа (кгс/см²) | 1,8 (18,0) |
| Пробное гидравлическое давление в вертикальном положении, МПа (кгс/см²) | 2,34 (23,4) |
| Расчётная температура стенки, °C | 200 |
| Рабочая температура среды максимальная, °C | 185 |
| Рабочая температура среды минимальная, °C | 1 |
| Минимально допустимая температура стенки, находящейся под давлением, °C | 0 |
| Физическое состояние среды | жидкость |
| Класс опасности по ГОСТ 12.1.007-76 | нет |
| Пожароопасность | нет |
| Взрывоопасность | нет |
| Коррозионность | да |
| Основной материал (корпус, днища) | 09Г2С-15 ГОСТ 19281-2014 |
| Материал опоры | 09Г2С-15 ГОСТ 19281-2014 |
| Материал прокладок | Паронит ПОН-Б ГОСТ 481-80 |
| Вместимость, м³ | 60 |
| Прибавка для компенсации коррозии (корпус), мм | 1,5 |
| Расчётный (назначенный) срок службы аппарата, лет | 20 |
| Число циклов нагружения на весь срок службы | не более 1000 |
| Сейсмичность, баллов | 5 |
| Место установки | наружная |
| Тип аппарата | ВЭЭ |
| Исполнение | вертикальный, с внутренними перфорированными трубами-распределителями |
| Состояние поставки | аппарат в собранном виде с неустановленными деталями, выходящими за транспортные габариты; на период транспортирования и хранения на штуцерах установить технологические прокладки и транспортные заглушки |
| Испытания | Аппарат испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут; после гидроиспытания внутреннюю поверхность просушить сжатым воздухом |
| Покрытие | наружная поверхность аппарата – грунт-эмаль «Prodecor 1202» (RAL 7035) ТУ 2312-073-49404743-2012 – общая толщина покрытия – не менее 160 мкм; строповые устройства – грунт-эмаль «Экспресс» (красная) ТУ 2312-034-54651722-2002 |
| Изоляция | Аппарат подлежит теплоизоляции. Теплоизоляцию выполнить на месте монтажа. Толщина теплоизоляции 150 мм. На заводе-изготовителе установить скобы С2 для крепления теплоизоляции в соответствии с ГОСТ 17314-81. Материалы для теплоизоляции не входят в комплект поставки |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| N1 | Вход горячей воды | 250 | 4,0 |
| N2 | Вход пара | 150 | 4,0 |
| N3 1-6 | Для датчика температуры (6 шт.) | G1/2" | – |
| N4 | Индикатор температуры | 50 | 4,0 |
| N5 | Сброс давления | 50 | 4,0 |
| N6 | Воздушник | 15 | 4,0 |
| N7 | Циркуляция | 150 | 4,0 |
| N8 | Циркуляция | 150 | 4,0 |
| N9 | Люк | 600 | 4,0 |
| N10 | Для предохранительного клапана | 50 | 4,0 |
| N11 | Дренаж | 50 | 4,0 |
| N12 | Лаз | 500 | – |
| N13 1-2 | Указатель уровня | 25 | 4,0 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 17314-81
- ГОСТ 28759.3-2022
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
