Емкость Е-1052 объемом 28 м³
Особенности
Термообработка

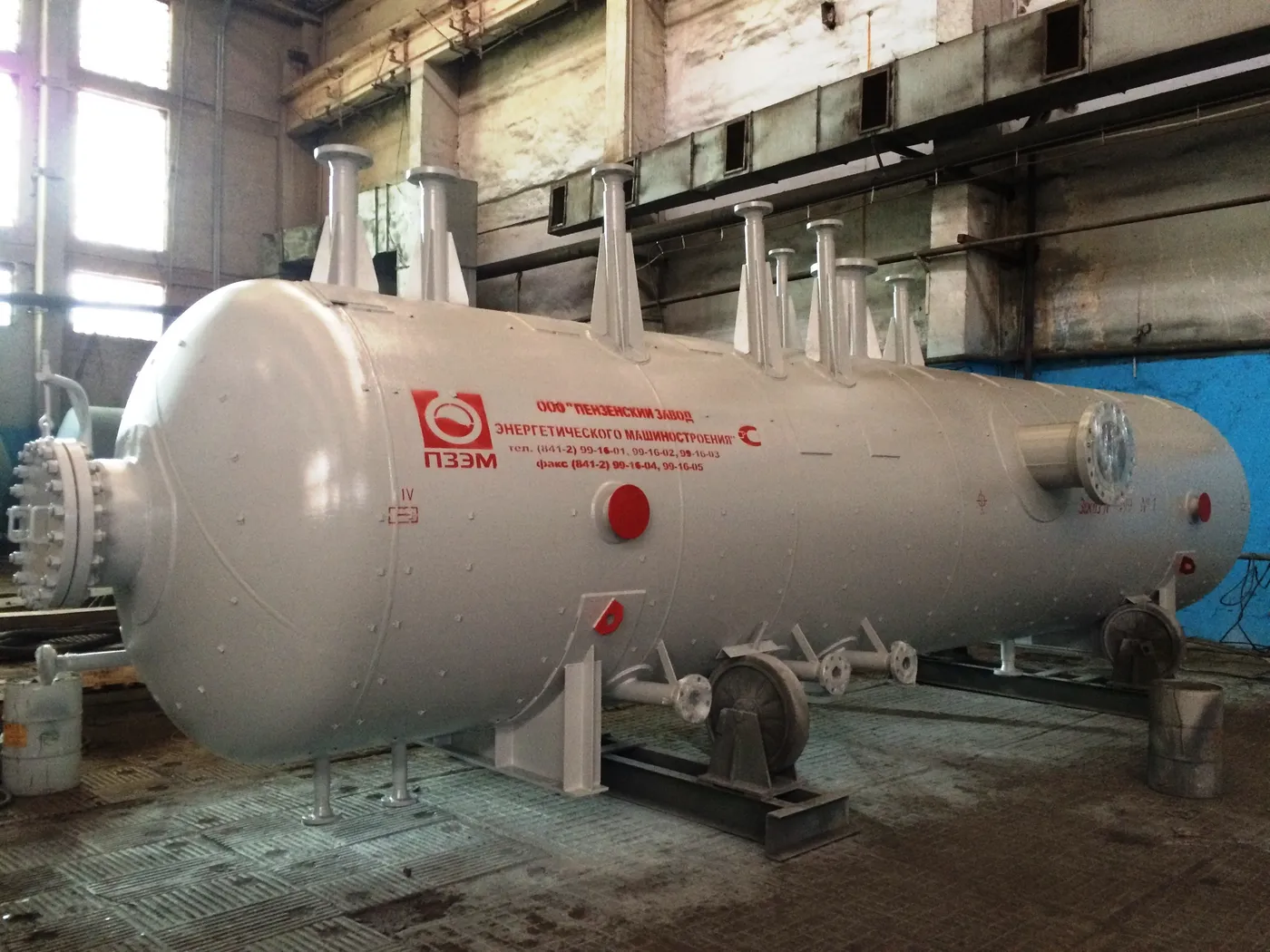

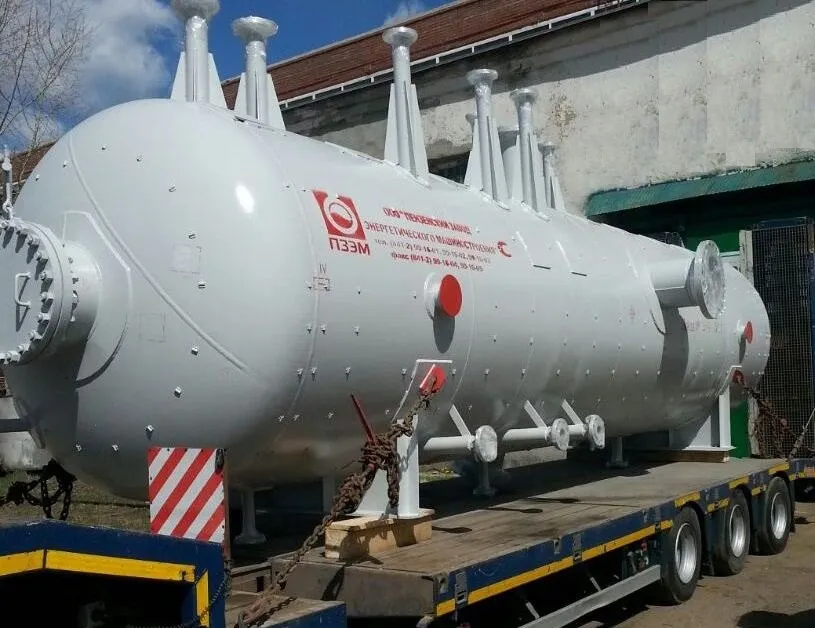

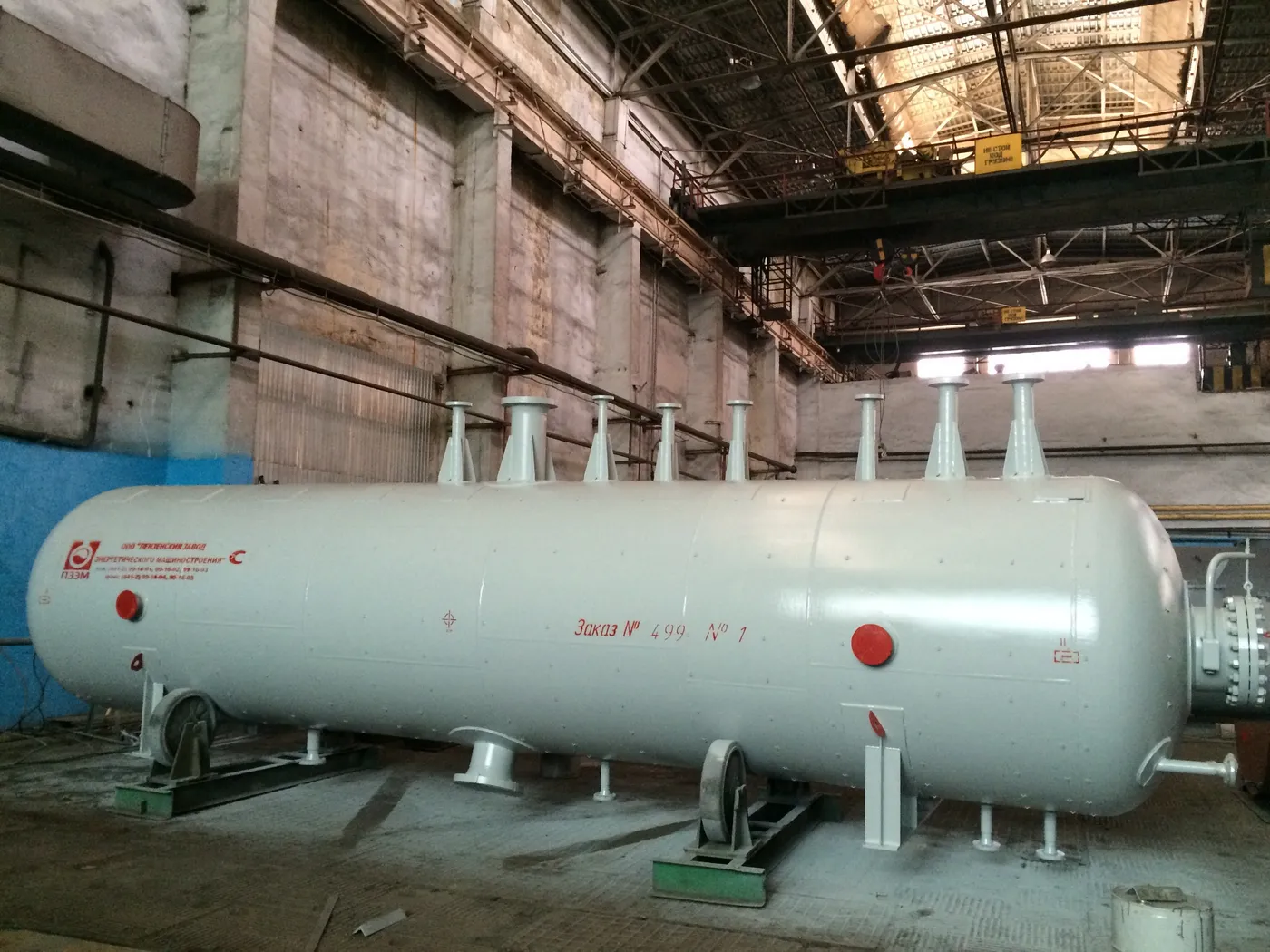

Аппарат ёмкостной объёмом 28 м³ изготовлен для крупнейшего нефтеперерабатывающего предприятия Центрального региона страны. Назначение — подача пара. Основной материал корпуса, подогревателя и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.
| Код ОКП | 36 1510 |
|---|---|
| Назначение аппарата | Для подачи пара |
| Наименование рабочего пространства | Корпус |
| Группа аппарата по ГОСТ Р 52630-2012 | 3 |
| Давление рабочее, МПа (кгс/см²) | 1,57 (15,7) |
| Давление расчётное избыточное, МПа (кгс/см²) | 2,1 (21,0) |
| Давление расчётное наружное, МПа (кгс/см²) | 0,1 (1,0) |
| Пробное давление гидравлическое, МПа (кгс/см²) | 3,62 (36,2) |
| Рабочая температура среды максимальная, °C | 203 |
| Расчётная температура стенки, °C | 343 |
| Минимальная допустимая отрицательная температура стенки аппарата, находящегося под давлением, °C | минус 27 |
| Класс опасности по ГОСТ 12.1.007-76 | да, 4 кл. |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Категория и группа взрывоопасности по ГОСТ 12.1.011-78 | нет |
| Коррозионность | малокоррозионная |
| Основной материал аппарата | сталь 09Г2С |
| Вместимость, м³ (л) | 28,0 (28000) |
| Прибавка для компенсации коррозии, мм | 3 |
| Расчётный (назначенный) срок службы, лет | 20 |
| Расчётное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Ветровой район и давление (скоростной напор) ветра, кПа (кгс/м²) | 1 |
| Диаметр максимальный, мм, не более | 2040 |
| Длина, мм, не более | 9670 |
| Ширина, мм, не более | 2751 |
| Высота, мм, не более | 3278 |
| Габаритность аппарата | Аппарат габаритный |
| Масса (основная надпись), кг | 12000 |
| Исполнение | горизонтальный, на двух седловых опорах |
| Крепёж | Твёрдость гаек должна быть ниже твёрдости шпилек не менее чем на 15HB. Крепёж из стали 40Х испытать на ударный изгиб при температуре минус 40°C (KCU≥30 Дж/см²) |
| Испытания | На заводе-изготовителе испытать аппарат на прочность и герметичность гидравлическим пробным давлением согласно технической характеристики; перед испытанием к корпусу должны быть приварены все его детали и элементы крепления на автомобильной/железнодорожной платформе |
| Строповые устройства | испытать статической нагрузкой 150,00 кН (15000 кгс) |
| Регистрация | Аппарат подлежит регистрации в органах Ростехнадзора |
| Периодичность технического освидетельствования | ответственным по надзору на предприятии НО и ВО – 36 месяцев; инспектором РГТН НО и ВО – 6 лет; гидравлическое испытание пробным давлением – 9 лет |
| Покрытие | все наружные поверхности (кроме крепёжных изделий, уплотнительных поверхностей фланцев): эпоксидная двухупаковочная грунт-эмаль «Masscopoxy 1264» ТУ 2312-010-65533687-2010 (в 2 слоя), общая толщина покрытия – 200 мкм; двухупаковочная полиуретановая эмаль «Masscopur 14», серый ТУ 2312-026-65533687-2011 (в 1 слой), толщиной 50 мкм; общая толщина покрытия – не менее 250 мкм |
| Покрытие строповых устройств | эмаль НЦ-132К красная ГОСТ 6631-74 |
| Изоляция | На месте монтажа аппарат теплоизолируется (силами заказчика); теплоизоляционные материалы в поставку не входят |
| Прокладки | Прокладки из паронита ПОН-Б используются на время гидравлического испытания, транспортирования и хранения; рабочие прокладки (СНП) отгрузить с комплектом ЗИП |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк | 450 | 4,0 |
| Б | Вход продукта | 50 (2") | ANSI 300 |
| В | Выход пара | 250 (10") | ANSI 300 |
| Г | Воздушник | 50 (2") | ANSI 300 |
| Д | Вход продукта | 80 (3") | ANSI 300 |
| Е | Вход продукта | 400 (16") | ANSI 300 |
| И | Выход продукта | 300 (12") | ANSI 300 |
| К | Слив | 80 (3") | ANSI 300 |
| Л1-2 | Для клапана предохранительного (2 шт.) | 100 (4") | ANSI 300 |
| М | Технологический | 50 (2") | ANSI 300 |
| Н | Для замера уровня | 80 (3") | ANSI 300 |
| П1-6 | Для измерения уровня (6 шт.) | 80 (3") | ANSI 300 |
| Р | Продувка непрерывная | 50 (2") | ANSI 300 |
| С | Продувка прерывистая | 50 (2") | ANSI 300 |
