Ресивер азота Р-20-1,6 объемом 20 м³

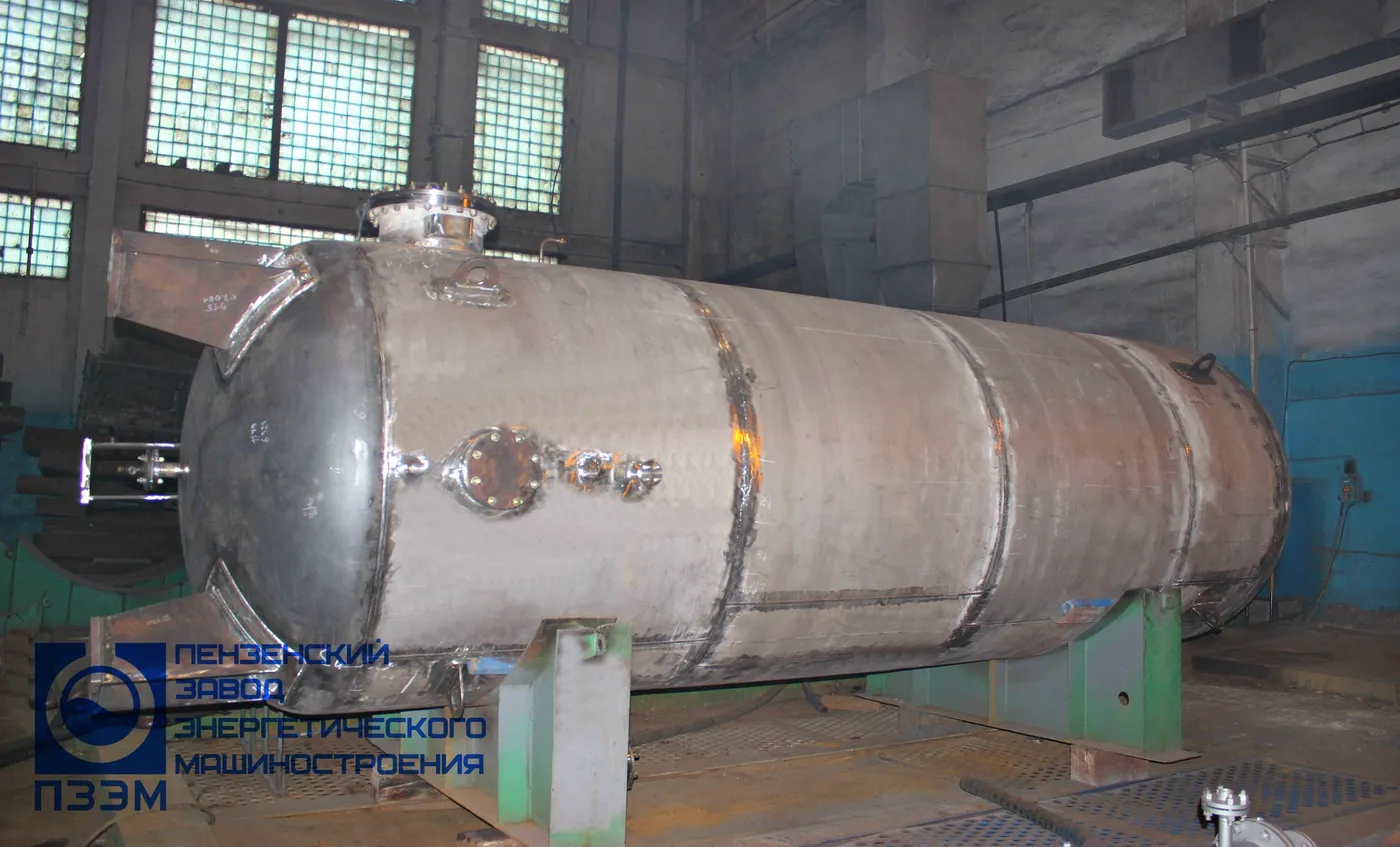

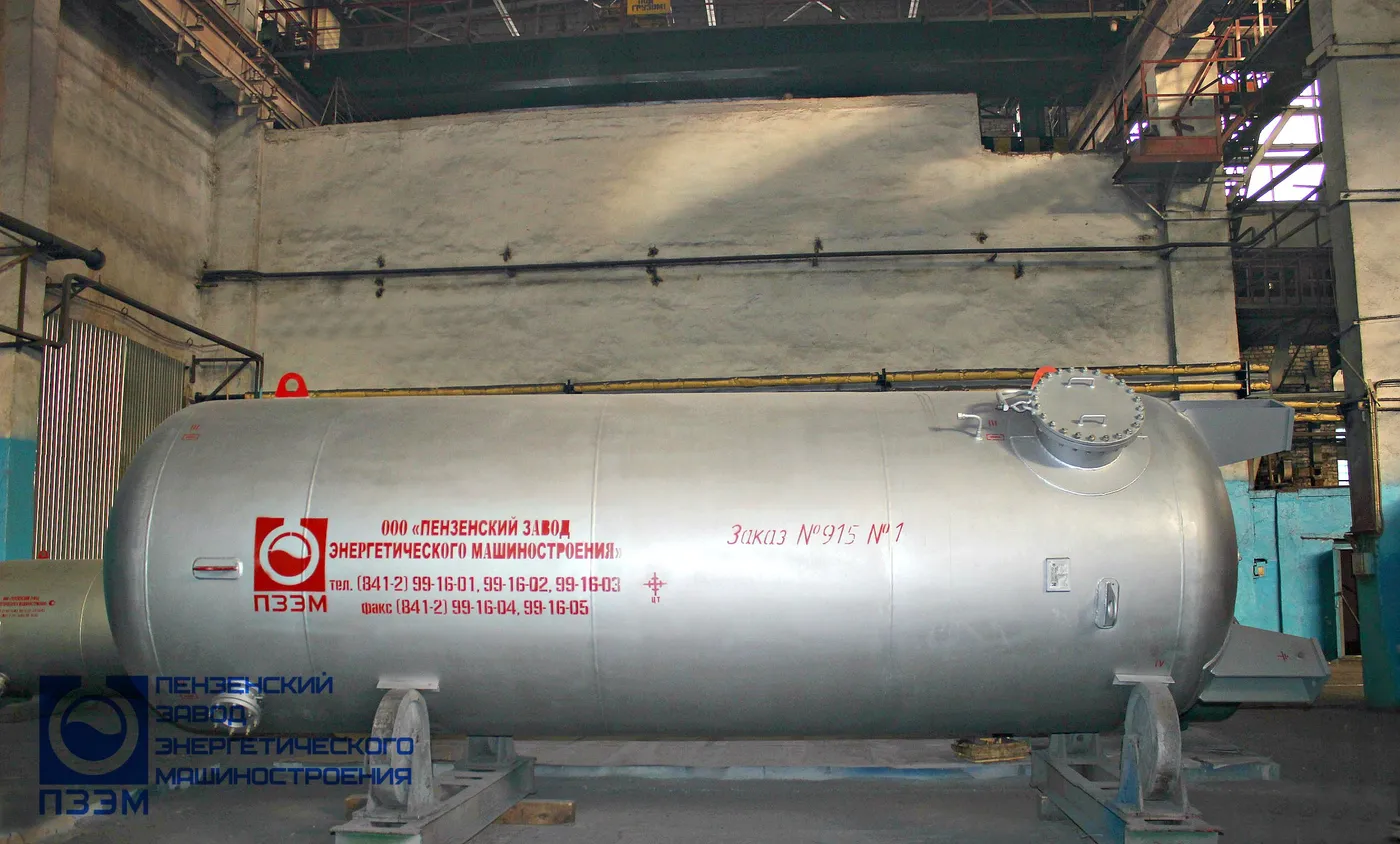

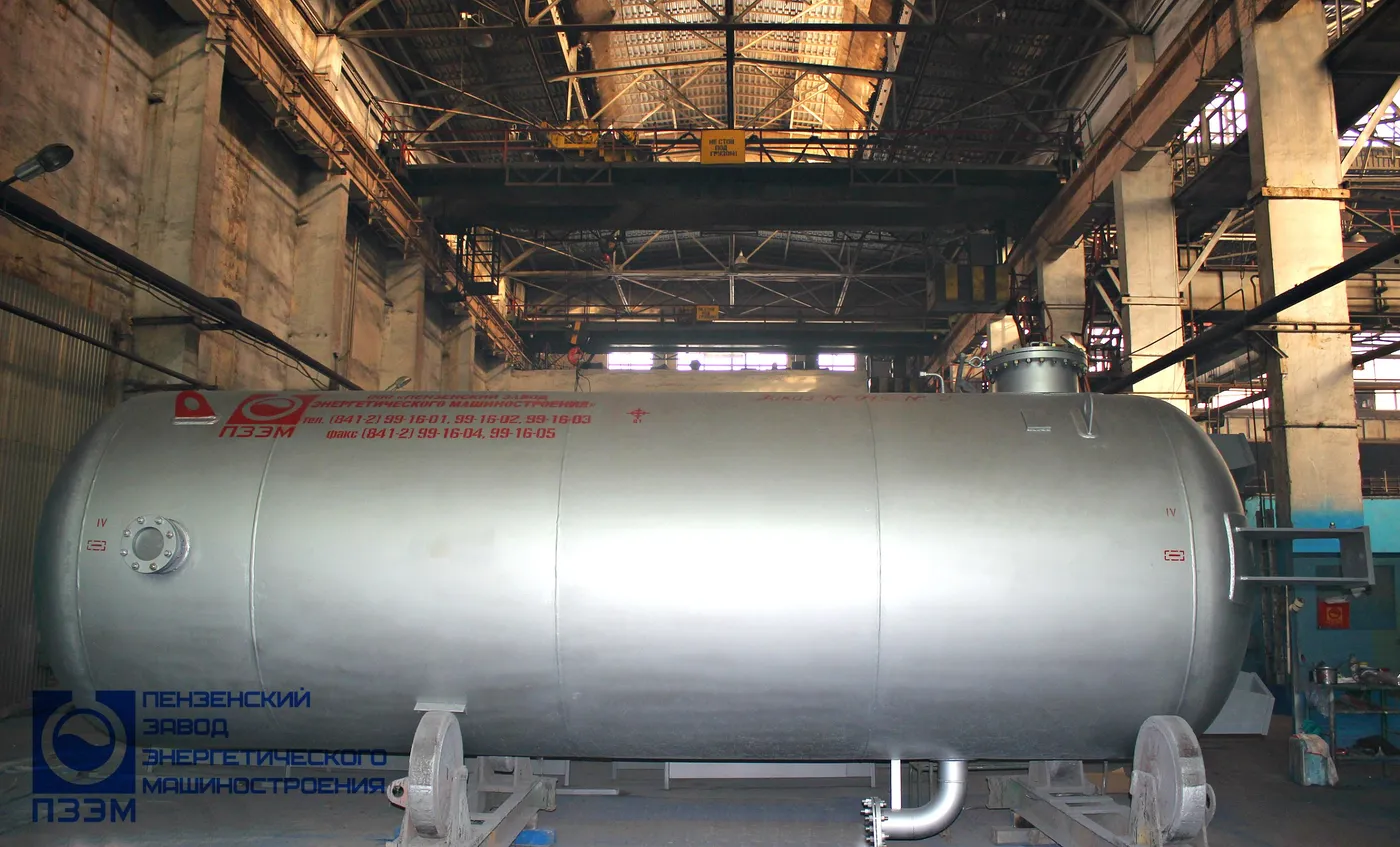

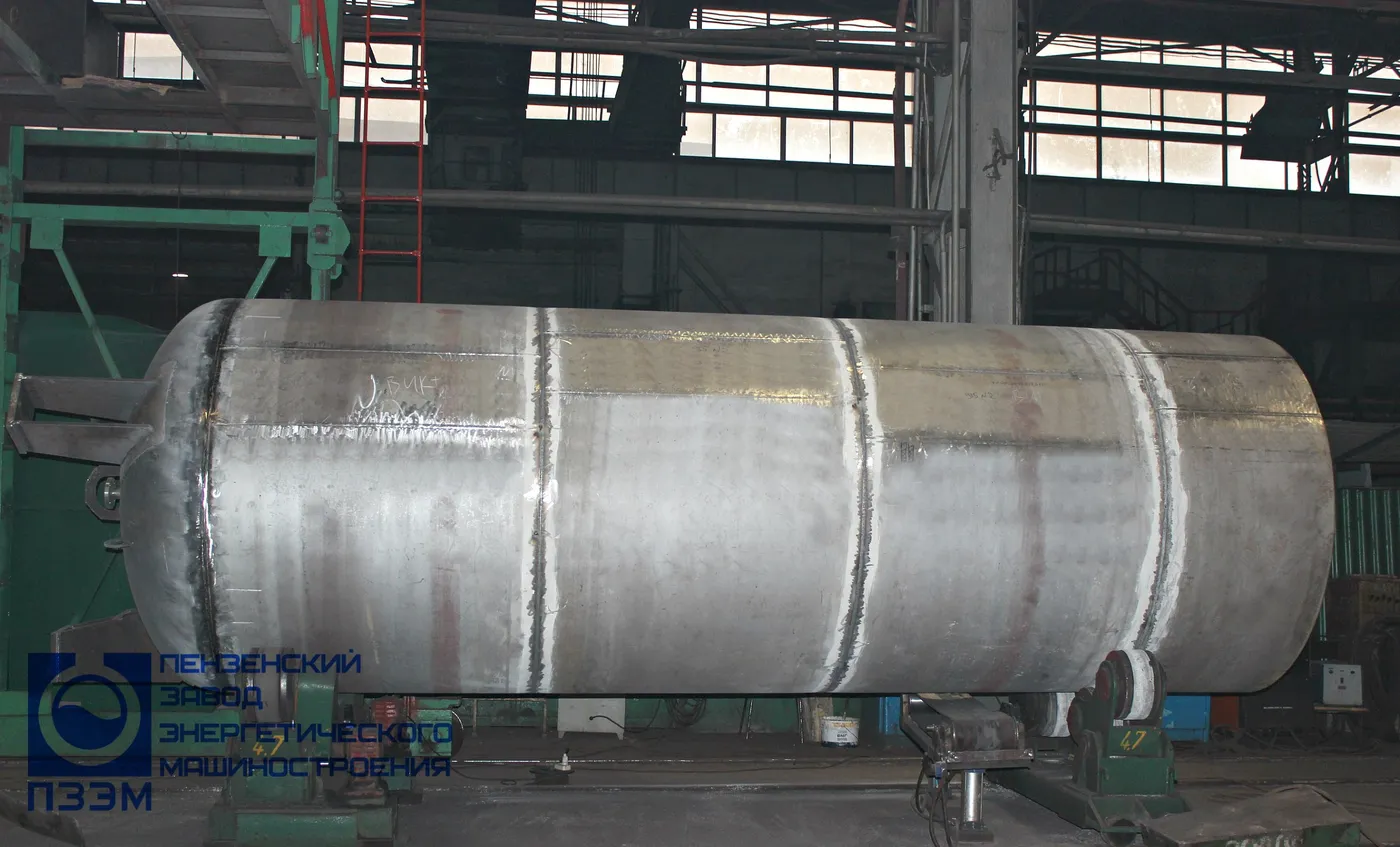

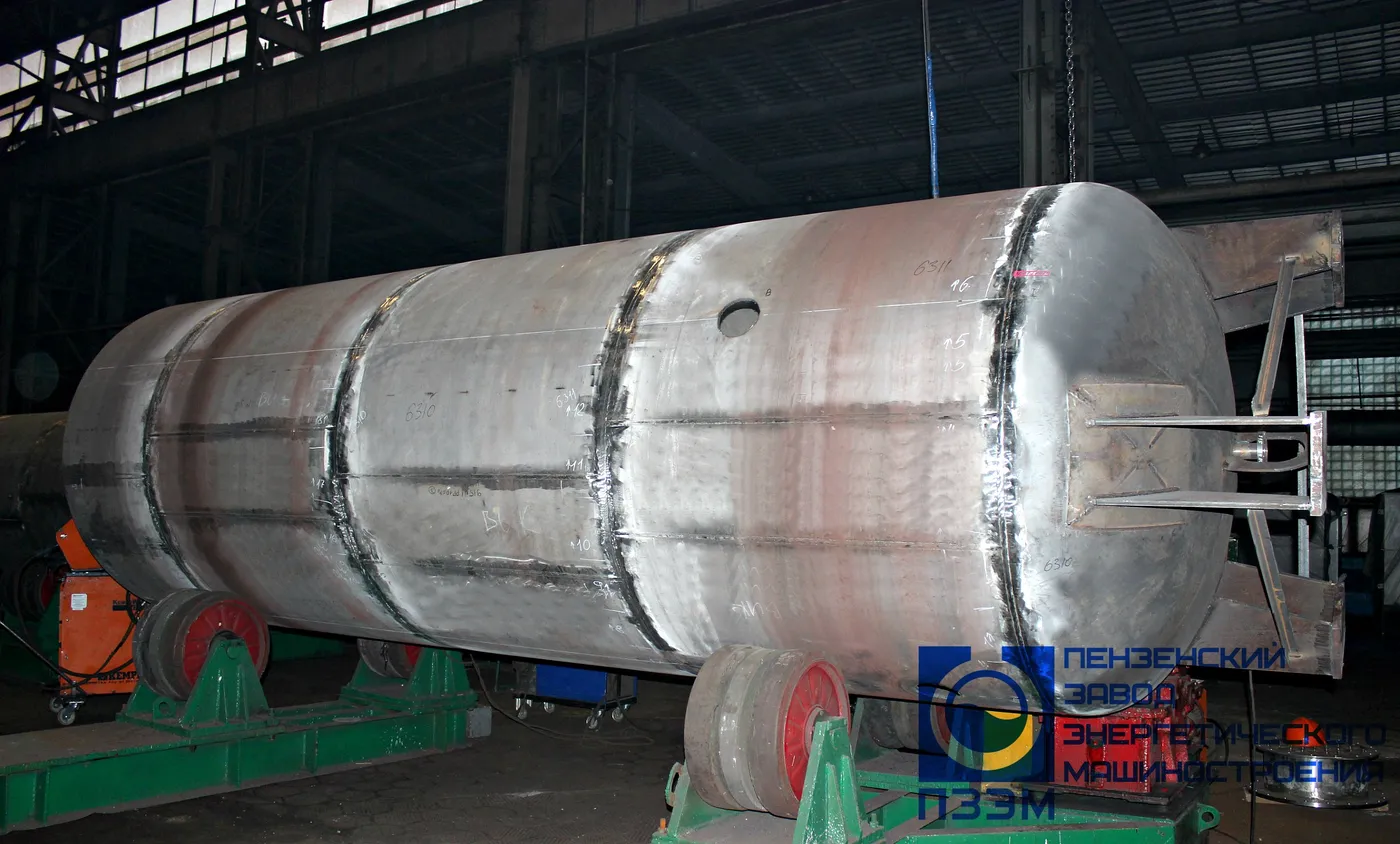

Для петербургского института ядерной физики изготовлен ресивер азота Р-20-1,6 из нержавеющей стали объёмом 20 м³. Материал изготовления — сталь 12Х18Н10Т, толщина стенки — 10 мм. Масса изделия — 4000 кг. Рабочее и расчётное давление — 1,6 МПа. Аппарат испытан на герметичность и прочность пробным гидравлическим давлением 2,04 МПа. Диаметр аппарата — 2000 мм, длина — 6900 мм. Расчётный срок службы — 30 лет.
| Группа аппарата по ГОСТ Р 52630-2012 | 4 |
|---|---|
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Вместимость, м³ | 20 |
| Давление рабочее, МПа (кгс/см²) | 1,6 (16,0) |
| Давление расчетное, МПа (кгс/см²) | 1,6 (16,0) |
| Минимально допустимая отрицательная температура стенки, находящейся под давлением, °С | минус 20 |
| Расчетная температура стенки, °С | 50 |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Категория и группа взрывоопасности | нет |
| Коррозионность | нет |
| Температура рабочей среды максимальная, °С | 40 |
| Температура рабочей среды минимальная, °С | минус 20 |
| Основной материал | 12Х18Н10Т, опоры 09Г2С |
| Расчетный срок службы, лет | 30 |
| Сейсмичность по СНиП II-7-81, баллов | 6 |
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Исполнение | вертикальный, на трёх опорах-стойках |
| Диаметр корпуса, мм | Ø2000 |
| Покрытие/окраска | наружной поверхности аппарата лак БТ-177 с пудрой алюминиевой – 1 слой; внутреннюю поверхность после проведения гидроиспытания обезжирить и продуть; опоры и детали из стали 09Г2С покрыть грунт-эмалью Яр/Изоат 0278 ТУ 2313-342-21743165-2009 в три слоя. Толщина каждого слоя – 70-80 мкм |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход рабочей среды | 150 | 1,6 |
| Б | Выход рабочей среды | 150 | 1,6 |
| В | Для предохранительного клапана | 150 | 1,6 |
| Г | Слив конденсата | 25/G1 | – |
| Д | Для датчика давления | М20х1,5 | – |
| Е | К манометру | G1/2 | – |
| И | Для очистки | 50 | 1,6 |
| К | Люк | 450 | 1,6 |
| Л | Резервный | М20х1,5 | – |
Нормативная база
- ГОСТ 10007-80
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ Р 52630-2012
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2013
