Аппарат емкостной ГЭЭ-1-63-0,62-ЕП объемом 63 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1, минимальная температура стенки −56 °C.
Инспекционная приёмка

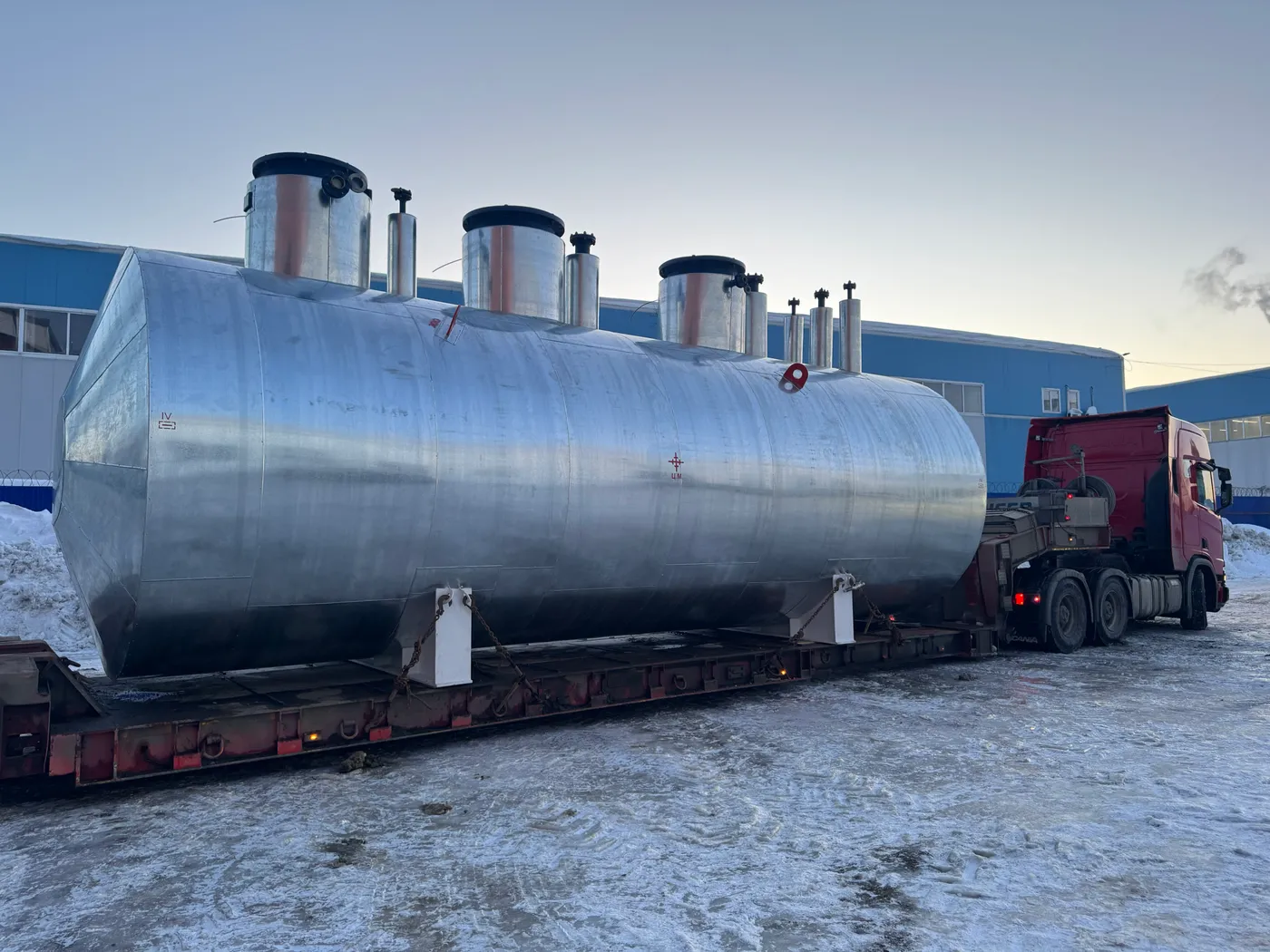

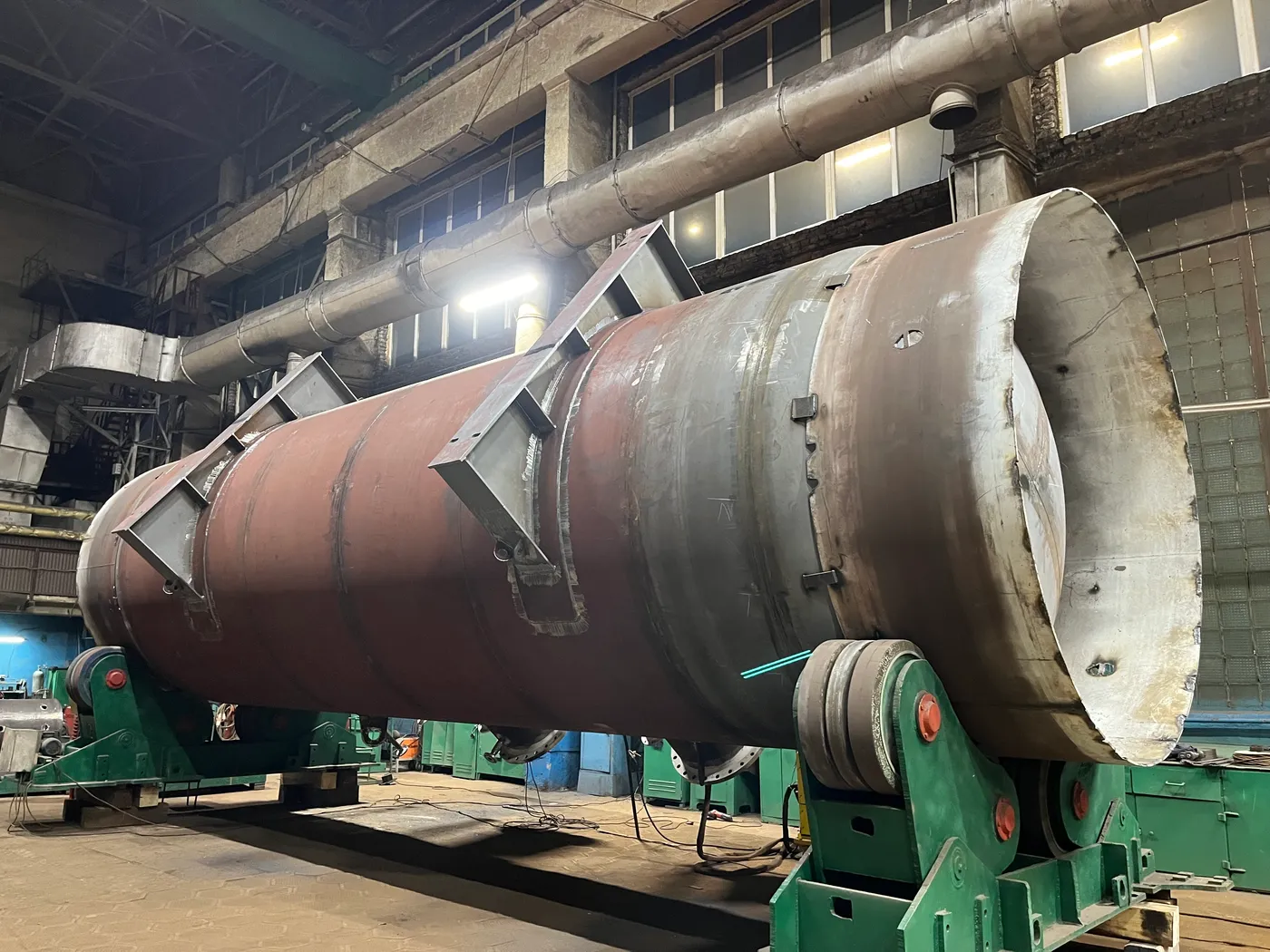

О проекте: Компания ООО «ТД» ПЗЭМ изготовила и поставила аппарат емкостной ГЭЭ-1-63 0,62-ЕП для ООО «НЕФТЕХИМКОМПЛЕКТАЦИЯ». Оборудование предназначено для сброса жидкости из технологического оборудования и используется в составе промышленных установок. Аппарат выполнен в подземном исполнении и оснащен системой электрообогрева, обеспечивающей стабильную работу в заданных температурных условиях. Срок готовности к отгрузке: 13.01.2026 г. Сроки выполнения: Срок изготовления оборудования определялся сложностью проекта и производственным графиком предприятия. В рамках проекта были выполнены дополнительные работы, включая теплоизоляцию и подготовку оборудования к эксплуатации. Результат проекта: Заказчик получил емкостной аппарат, обеспечивающий: безопасный сброс и накопление жидкости, надёжную работу в подземном исполнении, стабильную эксплуатацию при повышенных температурах. Оборудование изготовлено с учетом требований заказчика и условий эксплуатации. Аппараты данного типа подбираются с учетом параметров среды, температуры и условий размещения.
| Идентификатор | ЕП-63-Д-IIA-T3-ХЛ-нС-И-Б |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 4 |
| Назначение аппарата | для сброса жидкости из оборудования |
| Вместимость, м³ | 63 |
| Давление рабочее, МПа (кгс/см²) | 0,05-0,6 (0,5-6,0) |
| Давление расчетное, МПа (кгс/см²) | 0,62 (6,2) |
| Давление пробное гидравлическое, МПа (кгс/см²) | 0,858 (8,58) |
| Рабочая температура среды, °C | минимальная 5; максимальная 45 |
| Расчетная температура, °C | 150 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | минус 56 |
| Рабочая среда | конденсат газовый, водометанольный раствор |
| Плотность, кг/м³ | от 700 до 960 |
| Физическое состояние среды | жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | IIA-T3 |
| Пожароопасность по ГОСТ 12.1.004-91 | ЛВЖ |
| Коррозионность | да |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Назначенный срок службы, лет | 20 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал прокладок | СНП по ОСТ 26.260.454-99 |
| Материал крепежных изделий (гаек, шпилек) | сталь 20ХН3А ГОСТ 4543-71 |
| Материальное исполнение штуцеров: фланцы | поковка гр. IV КП245 ГОСТ 8479-70 из стали 09Г2С ГОСТ 19281-2014 |
| Материальное исполнение штуцеров: патрубки | труба 09Г2С ГОСТ 32528-2013 группа В; круг 09Г2С ГОСТ 19281-2014 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 6 |
| Место установки | подземная |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Термообработка | нет |

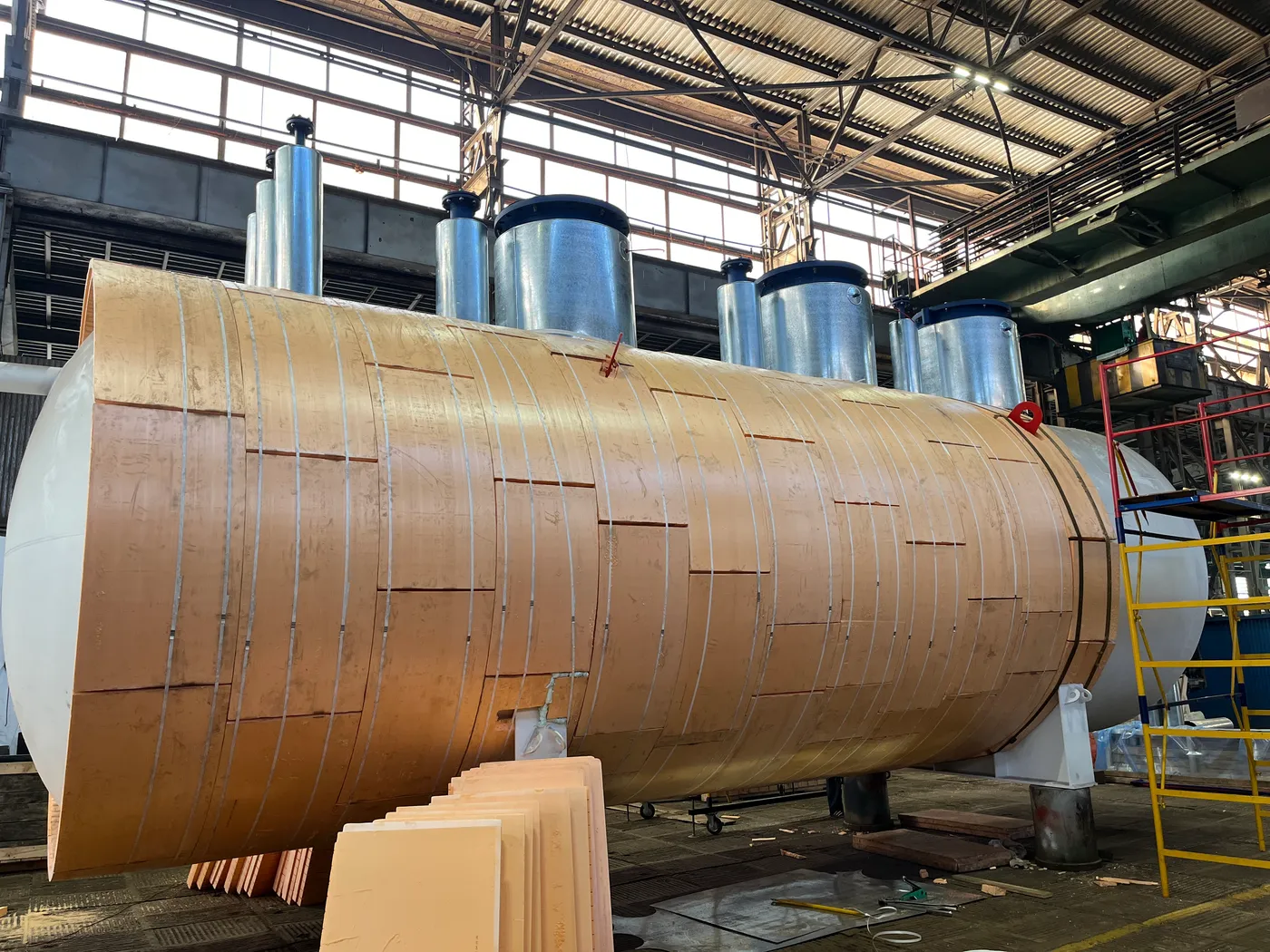

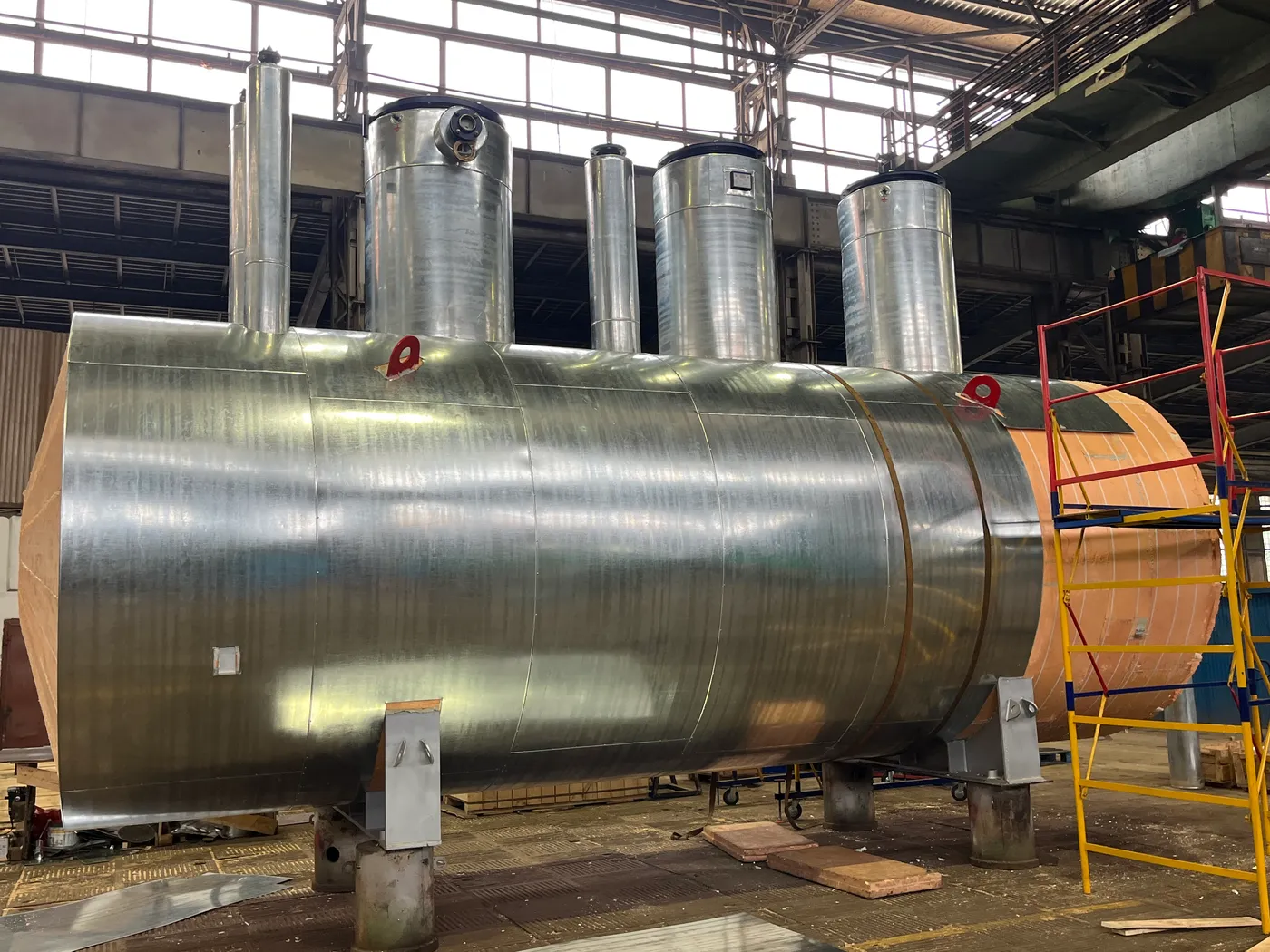

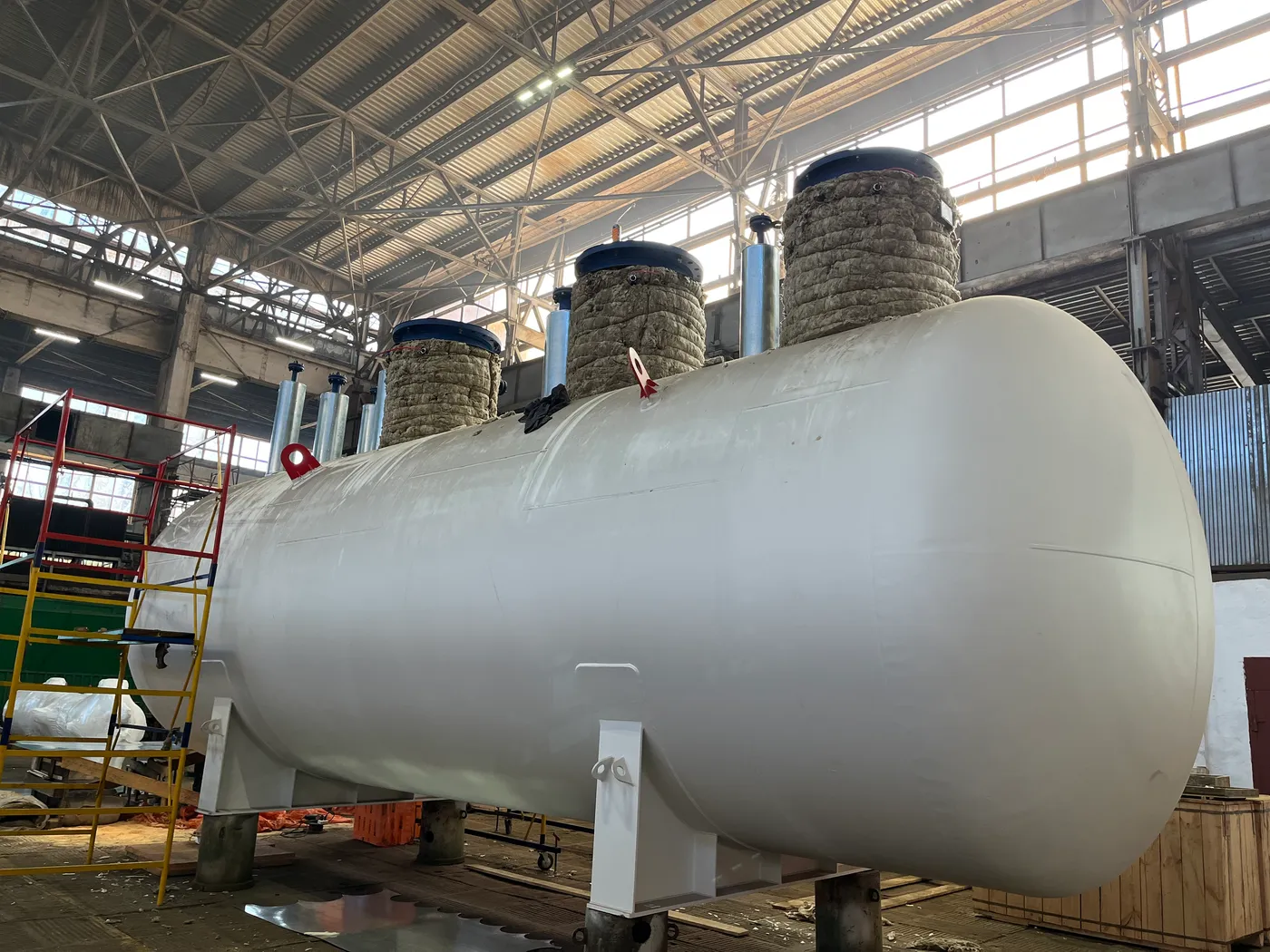

| Теплоизоляция | да (плиты из пенополистирола Пеноплекс толщиной 100 мм, покрытие — лист оцинкованный 0,7 мм; штуцеры DN50÷DN150 — скорлупа ППУ) |
| Обогрев | нагреватель погружной, система электрообогрева горловин |
| Тип аппарата | ГЭЭ |
| Исполнение | горизонтальный, подземный, на 2 седловых опорах (ОСТ 26-2091-93) |
| Отметка опирания оборудования | 3830 мм (расстояние от уровня засыпки до ростверка) |
| Толщина теплоизоляции | 100 мм |
| Масса теплоизоляции | 1200 кг |
| Ветровая нагрузка | 0,48 КПа (нормативное значение ветрового давления для IV района) |
| Снеговая нагрузка | 2,5 КПа (нормативное значение толщины снегового покрова для V района) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| M1 | Люк-лаз | 800 | 1,6 |
| M2 | Для насоса | 800 | 1,6 |
| M3 | Для насоса | 800 | 1,6 |
| A1 | Вход продукта | 150 | 1,6 |
| S1 | Откачка в автотранспорт | 50 | 1,6 |
| N1 | Вход пара | 50 | 4,0 |
| V1 | Для сброса парогазовой фазы | 100 | 1,6 |
| LT1 | Для уровнемера | 80 | 4,0 |
| TT1 | Для термопреобразователя | 50 | 4,0 |
| PT1 | Для датчика давления | 50 | 4,0 |
| B1 | Для установки нагревателя | 150 | 1,6 |
| B2 | Для установки нагревателя | 150 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 28759.3-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ОСТ 26-2091-93
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
