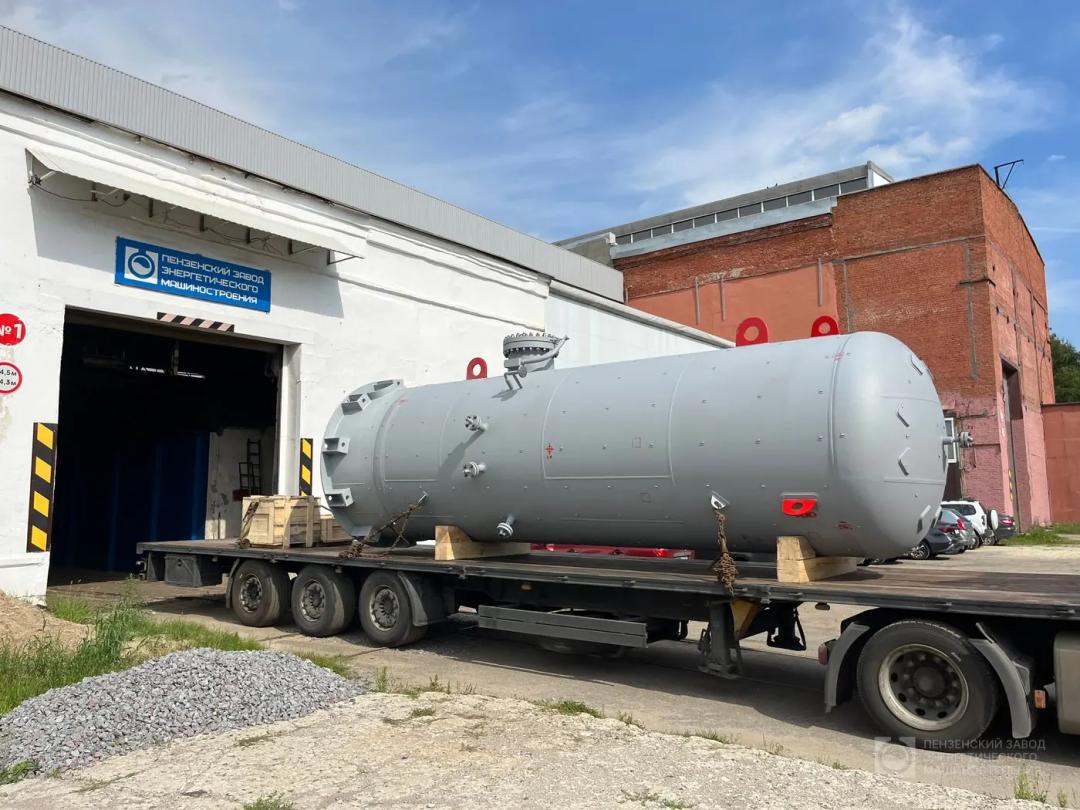

Ресивер азота поз. С1/1 объемом 20 м³
Особенности
Сейсмика 7+ баллов
Сейсмичность, баллов, не более: 7
Ресивер азота поз. С1/1 вместимостью 20 м³, на рабочее давление до 5 МПа. Вертикальное исполнение, основной материал — сталь 12Х18Н10Т. Минимальная температура стенки — −33 °C. Заказ 2026 года.
| Назначение | для проведения технологических процессов |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 2 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Категория аппарата по ТР ТС 032/2013 | 4 |
| Давление рабочее, МПа (кгс/см²) | 1,0 (10) |
| Максимально допустимое рабочее давление избыточное, МПа (кгс/см²) | 5,0 (50) |
| Давление расчетное, МПа (кгс/см²) | 5,0 (50) |
| Пробное гидравлическое давление, вертикальное положение, МПа (кгс/см²) | 6,86 (68,6) |
| Пробное гидравлическое давление, горизонтальное положение, МПа (кгс/см²) | 6,93 (69,3) |
| Рабочая температура среды, °C | максимальная 39; минимальная 10 |
| Расчетная температура стенки, °C | максимальная 100; минимальная минус 47 |
| Минимально допустимая температура стенки под расчетным давлением, °C | минус 33 |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 4 |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | нет |
| Коррозионность | нет |
| Материал обечайки, днища | листовой прокат сталь 12Х18Н10Т ГОСТ 7350-77 |
| Материал опоры | сталь 09Г2С-15 ГОСТ 19281-2014 |
| Материал обечайки переходной на опоре | 12Х18Н10Т ГОСТ 5632-2014 |
| Материал фланцев, ответных фланцев | Поковка 12Х18Н10Т Гр.IV ГОСТ 25054-81 |
| Материал патрубков штуцеров | Труба 12Х18Н10Т ГОСТ 9941-81; отвод 12Х18Н10Т ГОСТ 5949-2018 |
| Материал крепежных изделий | Шпильки 12Х18Н10Т по ОСТ 26-2040-96; Гайки 12Х18Н10Т по ОСТ 26-2041-96 |
| Прокладки | ОСТ 26.260.461-99, ОСТ 26.260.454-99 (08Х18Н10Т), ТУ 5728-006-93978201 |
| Вместимость, м³ | 20 |
| Прибавка для компенсации коррозии, мм | 2,5 |
| Расчетный срок службы, лет | 25 |
| Число циклов нагружения аппарата за весь срок службы, не более | 1000 |
| Сейсмичность, баллов, не более | 7 |
| Место установки | наружное |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
| Тип аппарата | ВЭЭ |
| Теплоизоляция | Скоба С2-12Х18Н10Т ГОСТ 17314-81, Штырь Ш1 ГОСТ 17314-81 (теплоизоляция на месте монтажа толщиной 80 мм силами Заказчика) |
| Термообработка | нет |
| Диаметр внутренний, мм | 2000 |
| Габаритные размеры: длина, мм | 2594 |
| Габаритные размеры: ширина, мм | 2561 |
| Габаритные размеры: высота, мм | 7910 |
| Масса пустого аппарата, кг | 14000 |
| Масса при гидроиспытании, кг | 34000 |
| Исполнение | вертикальный, на опоре (юбке) |
| Электрообогрев | Да (комплектный электрообогрев со шкафом управления, датчиками, кабельными вводами, кабелем) |
| Настройка предохранительного клапана | Рн=1,1 МПа (Рнп=1,177 МПа, Рпо=1,265 МПа, Рз=0,88 МПа) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 50 | 6,3 |
| Б | Выход продукта | 50 | 6,3 |
| В3 | Для предохранительного клапана | 25 | 6,3 |
| Д | Воздушник | 25 | 6,3 |
| Е | Дренаж | 50 | 6,3 |
| Ж | Для манометра | 50/NPT1/2 | 6,3 |
| И | Для датчика давления | 50/NPT1/2 | 6,3 |
| К | Для термометра | 50/M20x1,5 | 6,3 |
| Л | Люк | 500 | 6,3 |
| М1,2 | Лаз (2 шт.) | см. черт. | - |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 13716-73
- ГОСТ 14771-76
- ГОСТ 15150-69
- ГОСТ 19537-83
- ГОСТ 28759
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 8713-79
- ГОСТ 9.014-78
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
