Резервуар для СУГ объемом 5 м³ — аппараты емкостные горизонтальные наземные

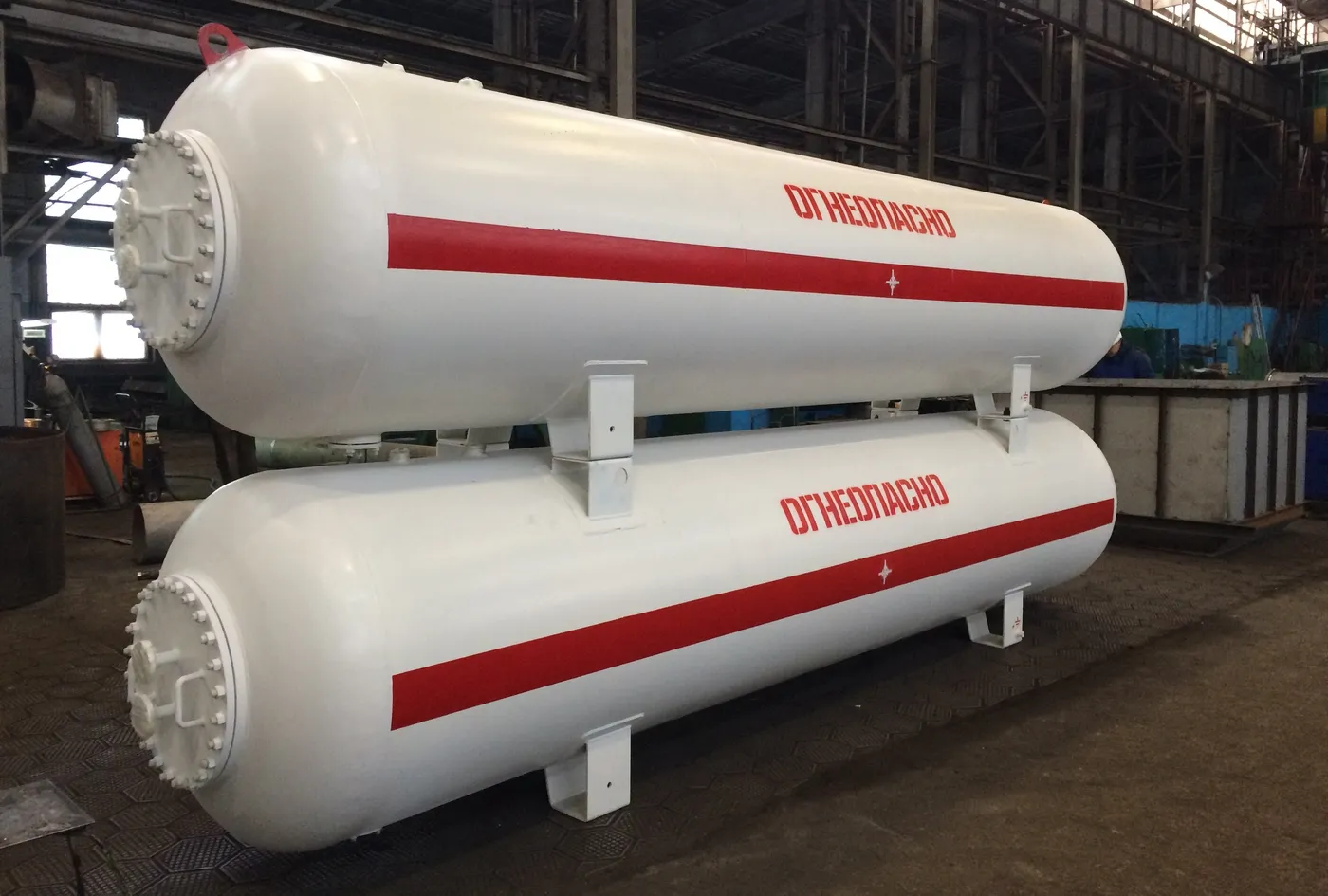

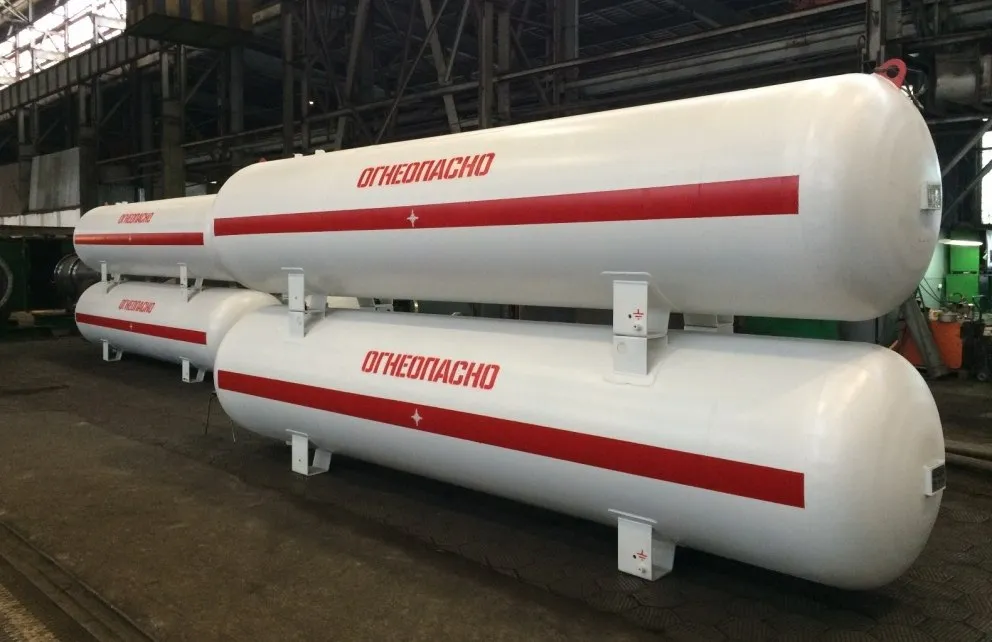

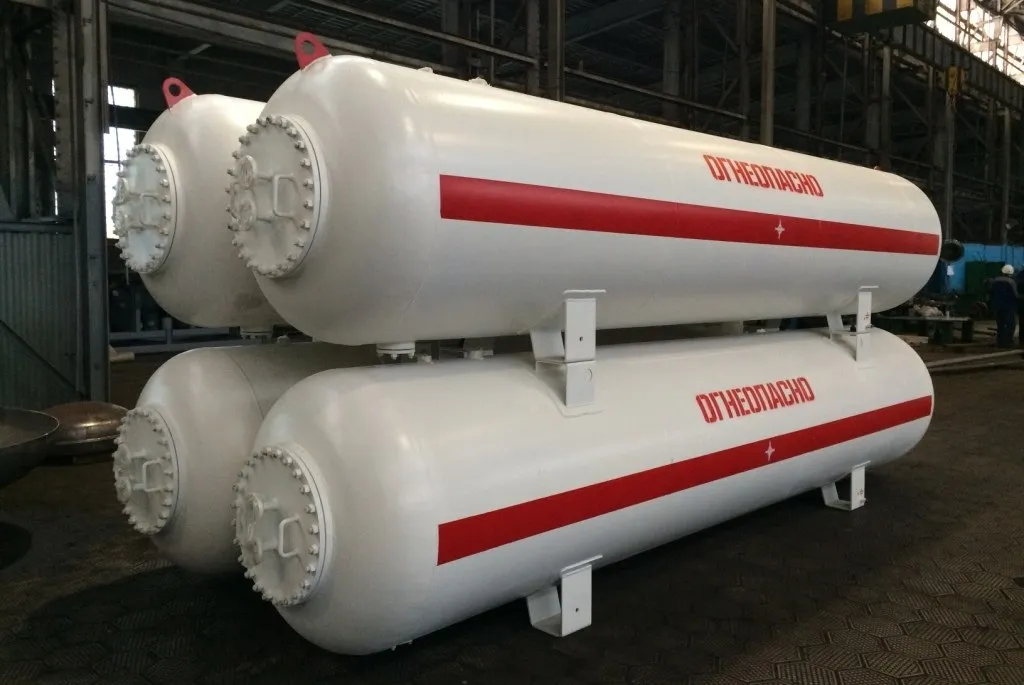

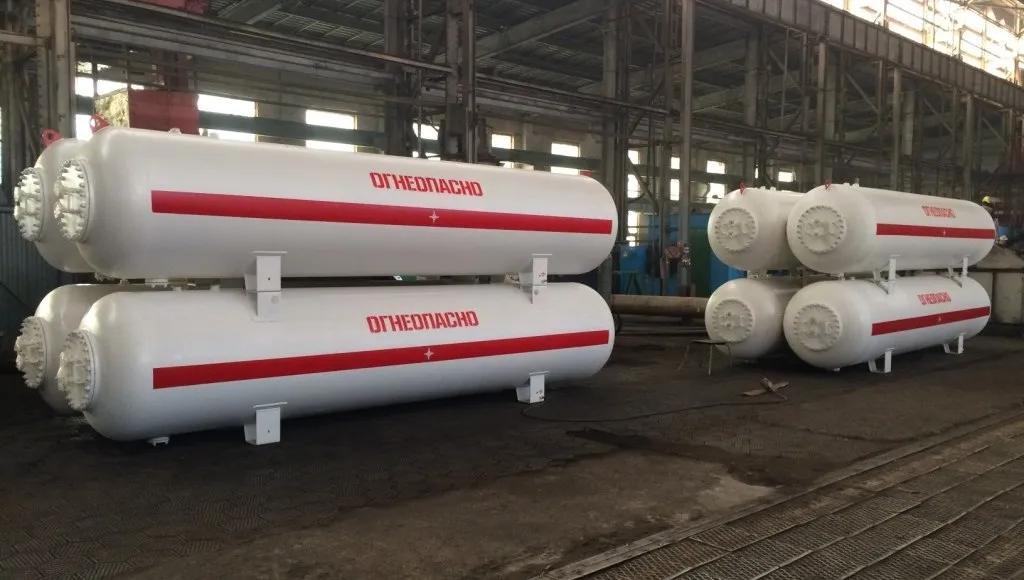

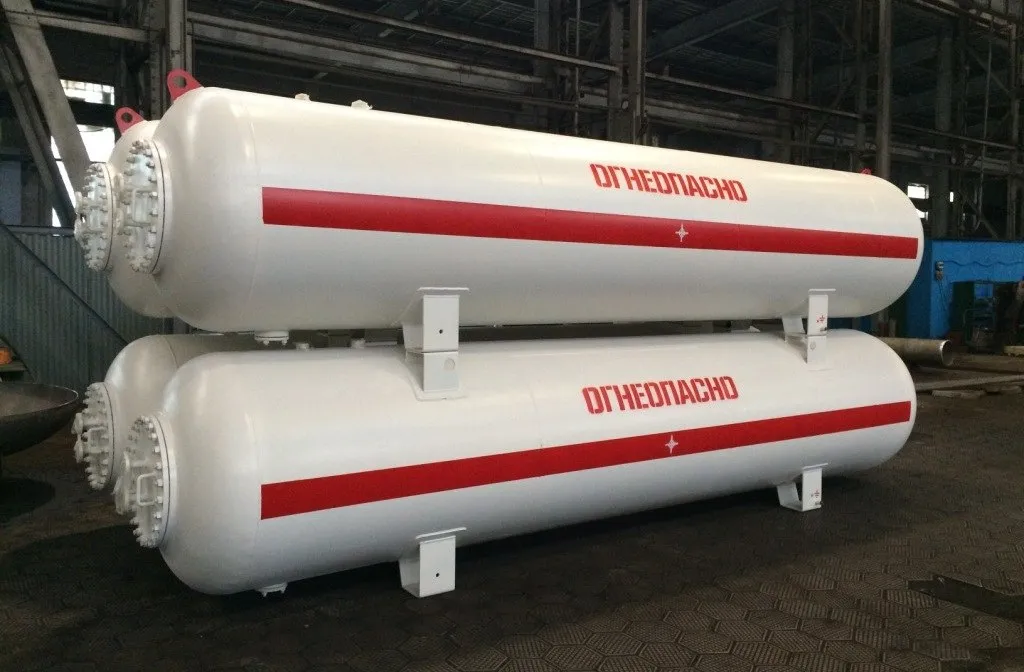

Серия из 8 аппаратов ёмкостных горизонтальных наземных объёмом 5 м³ изготовлена и поставлена для газификации частного сектора юга и севера Казахстана в рамках государственной программы. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.
| Назначение аппарата | Для хранения и выдачи сжиженных углеводородных газов |
|---|---|
| Группа аппарата по ГОСТ Р 52630-2012 | 1 |
| Группа аппарата по ТР ТС 032/2013 | 1 |
| Давление рабочее, МПа (кгс/см²) | 1,56 (15,6) |
| Давление расчетное, МПа (кгс/см²) | 1,56 (15,6) |
| Рабочая температура среды максимальная, °C | 45 |
| Рабочая температура среды минимальная, °C | минус 40 |
| Пробное давление гидравлическое, МПа (кгс/см²) | 2,02 (20,2) |
| Расчетная температура стенки, °C | плюс 50 |
| Минимально допустимая отрицательная температура стенки, °C | минус 40 |
| Рабочая среда | сжиженные углеводородные газы |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 4 |
| Категория взрывоопасности смеси по ГОСТ Р 51330.11-99, ГОСТ Р 51330.11-99 | да |
| Пожароопасность по ГОСТ 12.1.004-91 | IIA, T2 |
| Коррозионность | нет |
| Объем аппарата, м³ | 5 |
| Расчетный срок службы, лет | 20 |
| Основной материал | 09Г2С-12 ГОСТ 19281-89 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл не более | 6 |
| Диаметр внутренний, мм | 1200 |
| Длина, мм | 4825 |
| Ширина, мм | 1212 |
| Высота, мм | 1350 |
| Масса, кг | 1100 |
| Покрытие/окраска | наружной поверхности аппарата: грунт-эмаль по ржавчине КОРРОЕД (белая) – 3 слоя (70...80 мкм); внутреннюю поверхность после гидроиспытания просушить сжатым воздухом и обезжирить; строповые устройства поз.21 – эмаль НЦ-132К красная ГОСТ 6631-74 |
| Испытание | на прочность и герметичность пробным гидравлическим давлением в течение не менее 30 минут |
| Сварочные материалы | Проволока 1,2Св-08Г2С ГОСТ 2246-70, смесь (Ar+18%CO2) ТУ 2114-004-00204760-99 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк | 450 | 1,6 |
| Б | Штуцер отбора жидкой фазы | 40 | 2,5 |
| В | Штуцер для байпаса | 25 | 2,5 |
| Г | Штуцер паровой фазы | 25 | 2,5 |
| Д | Для предохранительного клапана | К1 1/4" | – |
| Е | Для уровнемера | К1 1/4" | – |
| Ж | Для манометра | К 1/8" | – |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 26.008-85
- ГОСТ Р 51330.11-99
- ГОСТ Р 52630-2012
- ОСТ 26-5-99
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2013
- ФНП
