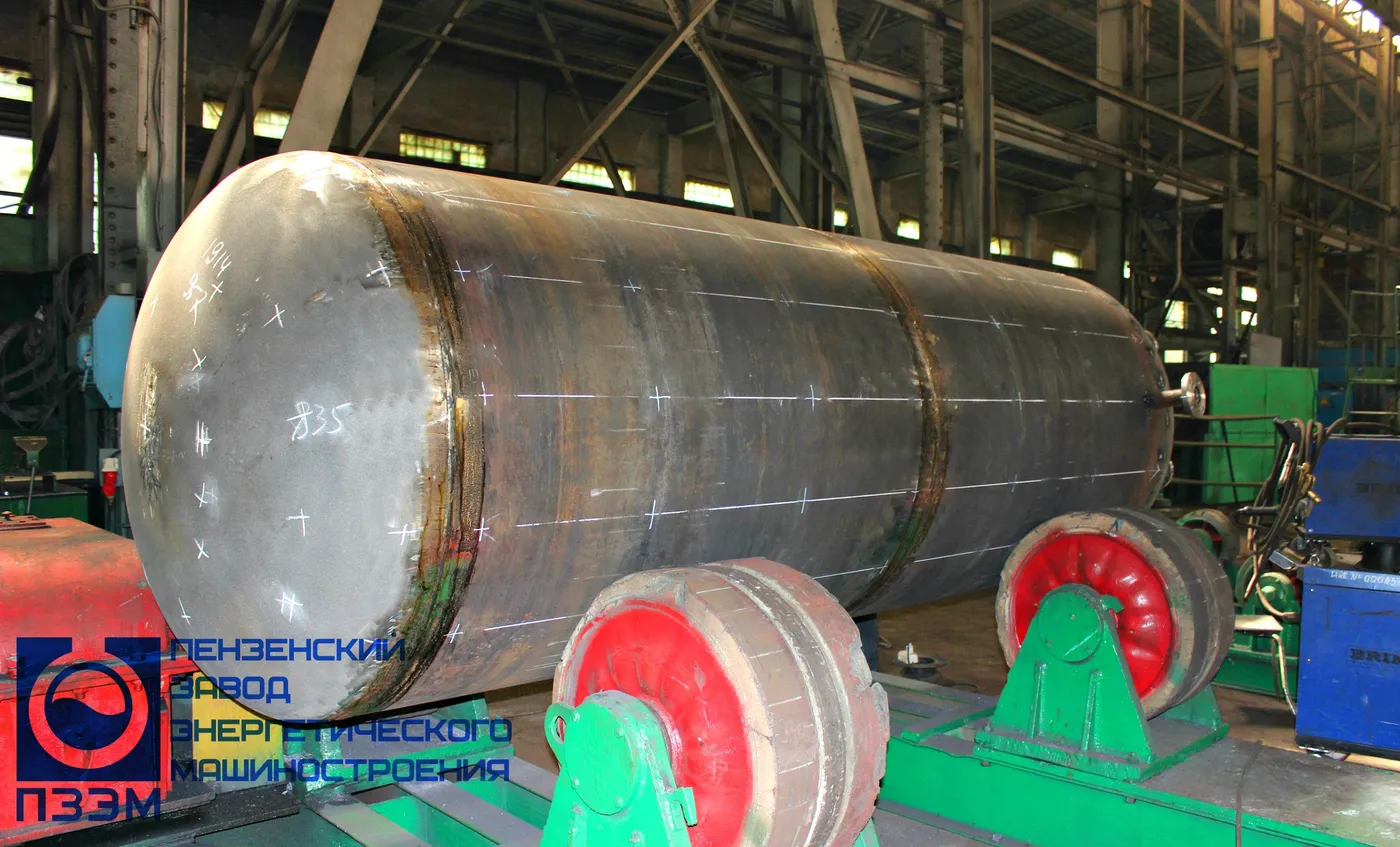

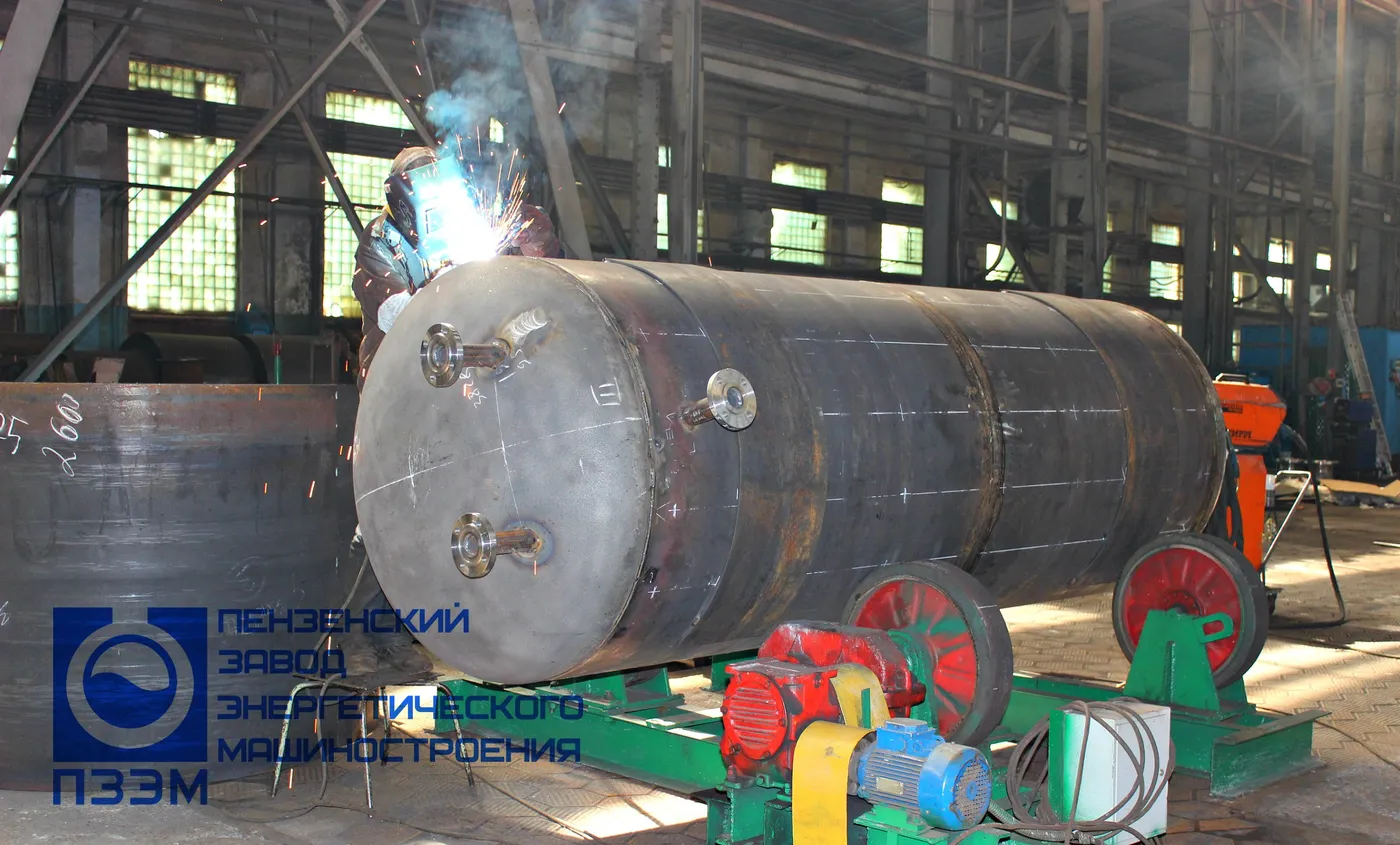

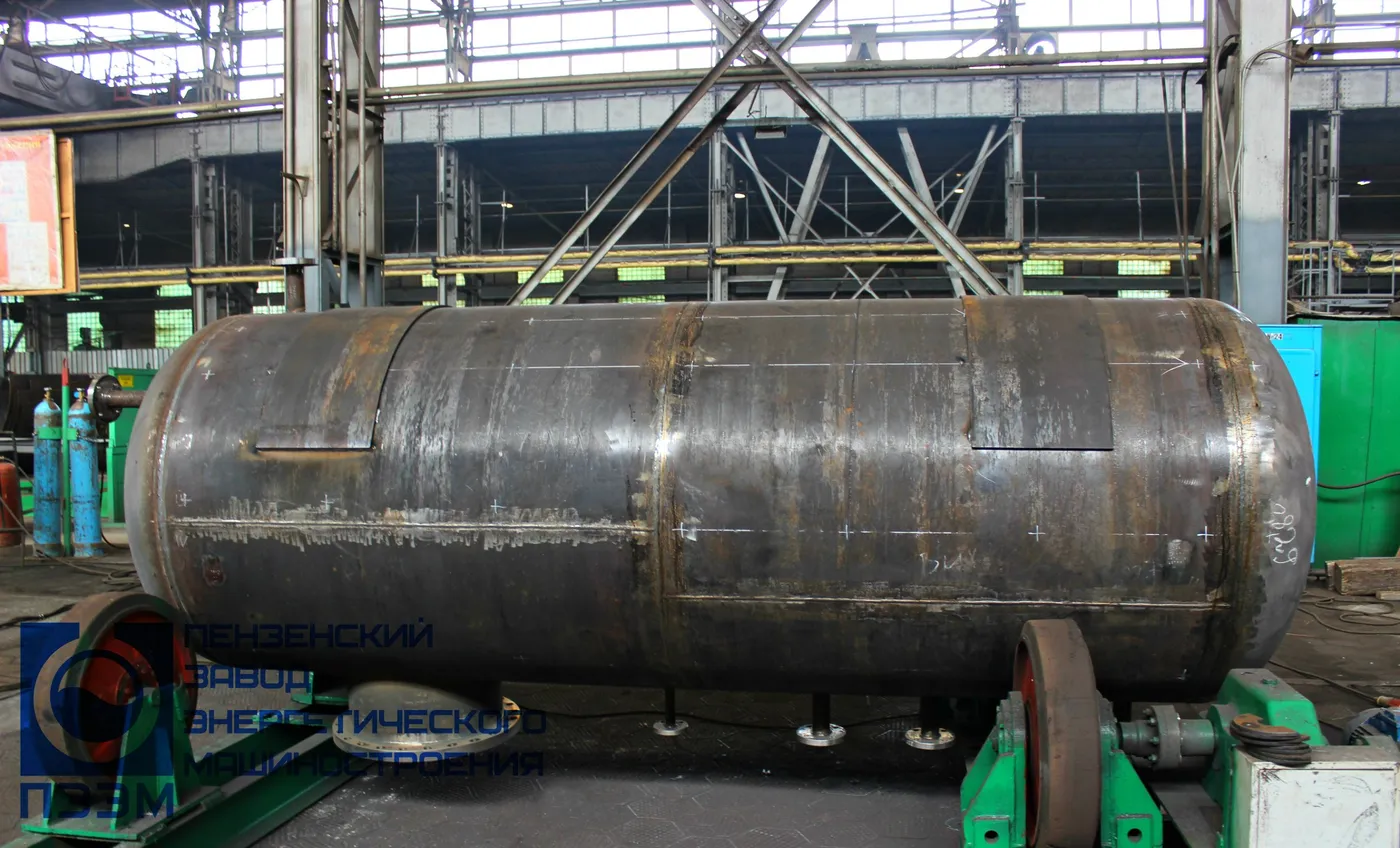

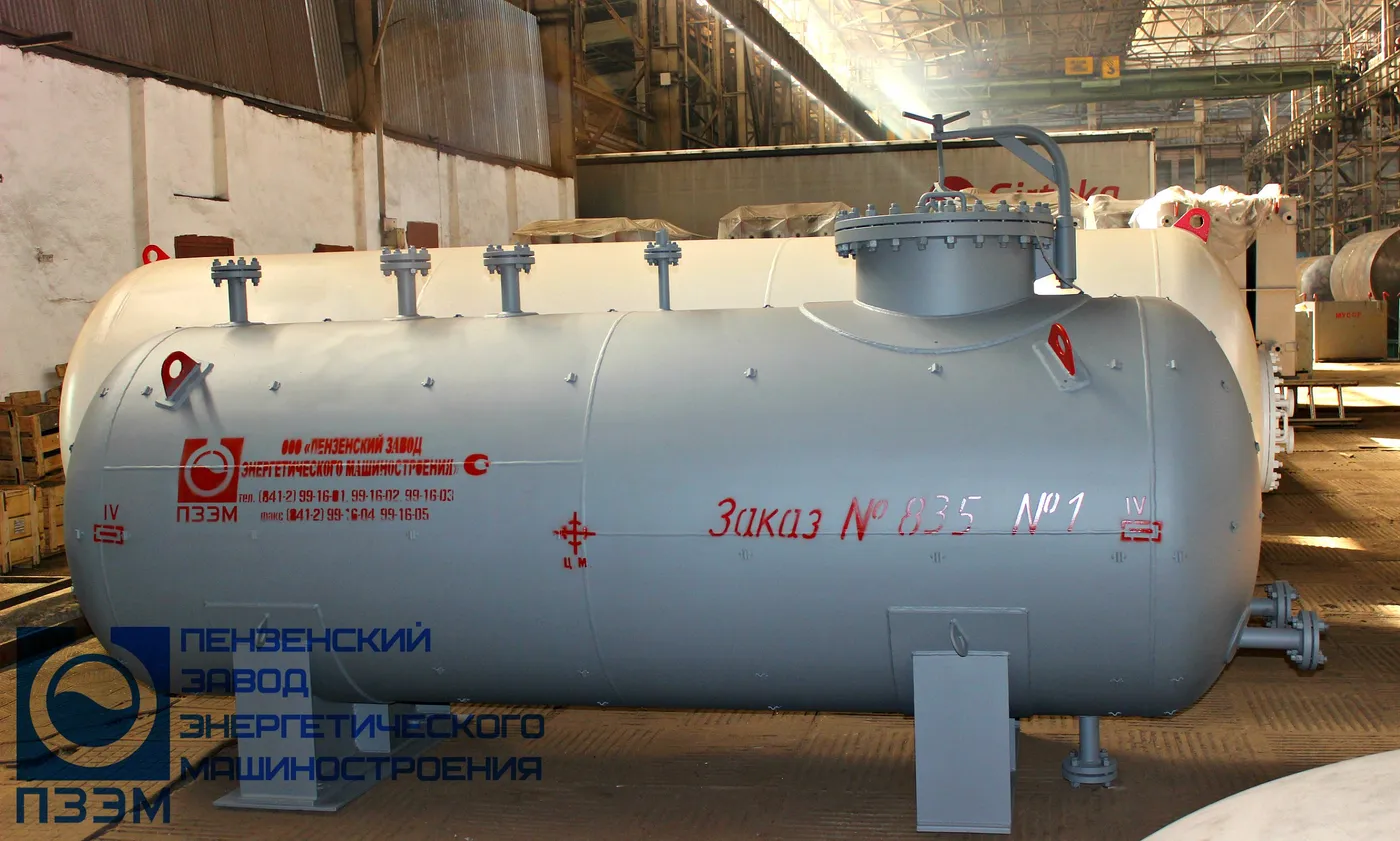

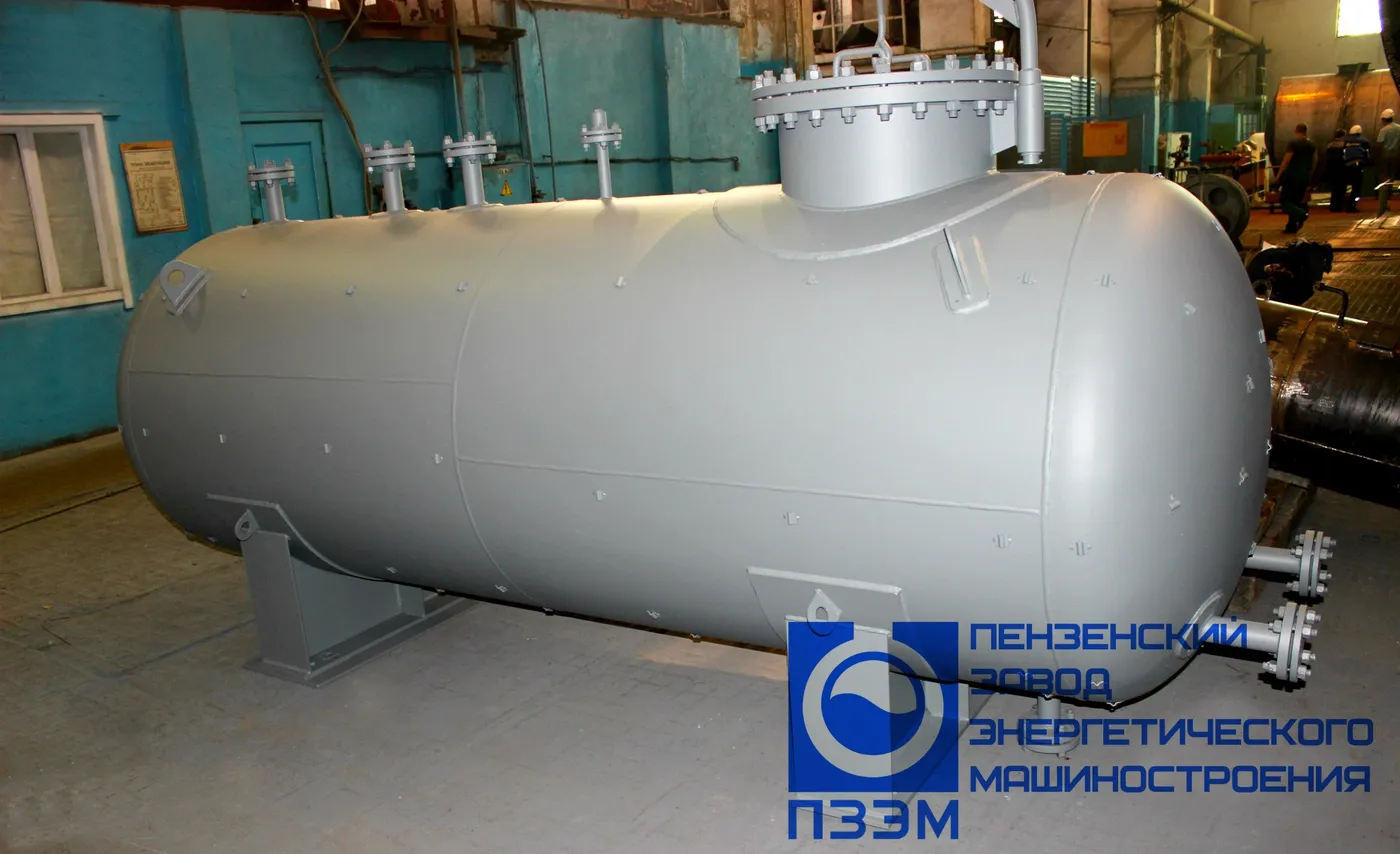

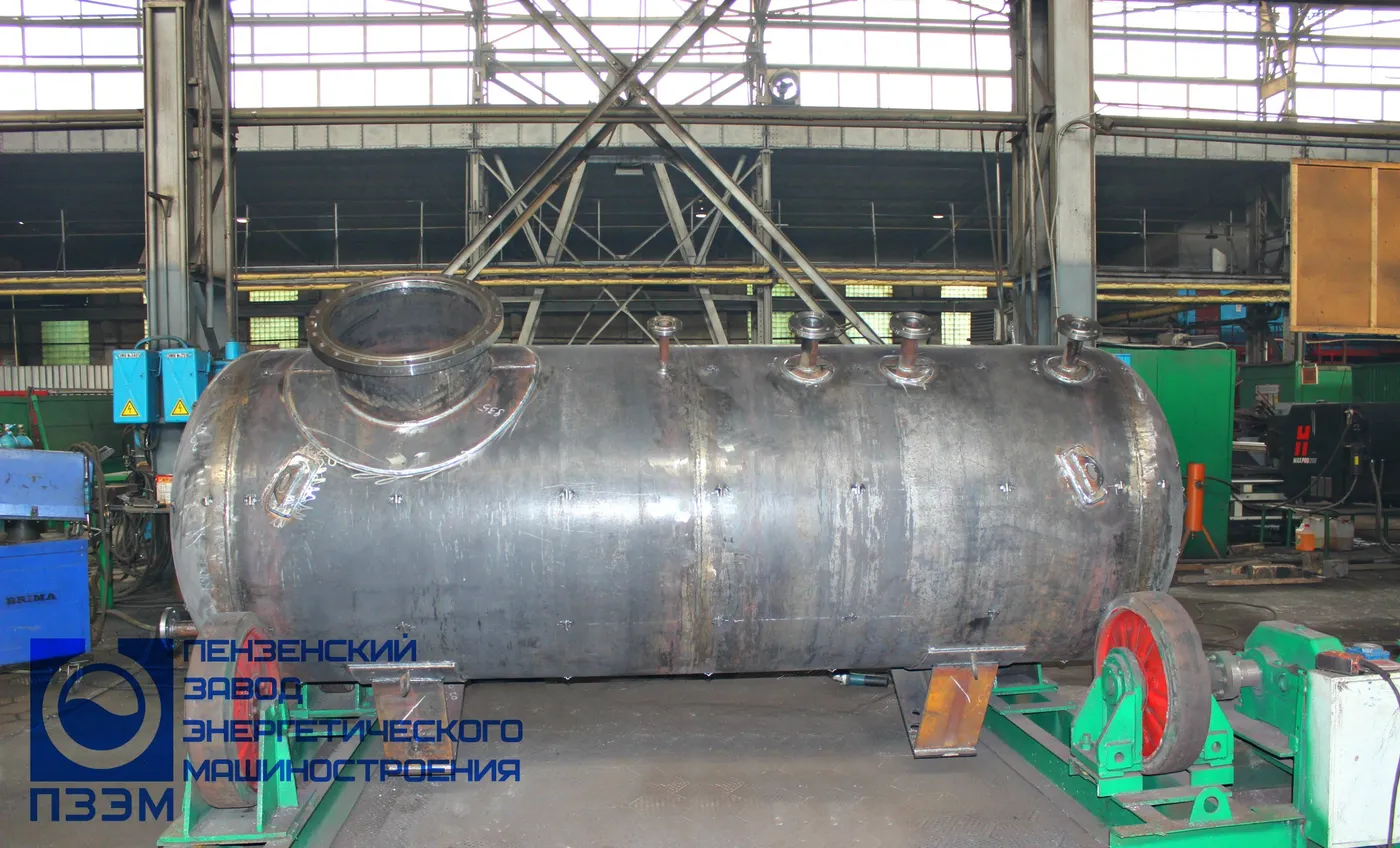

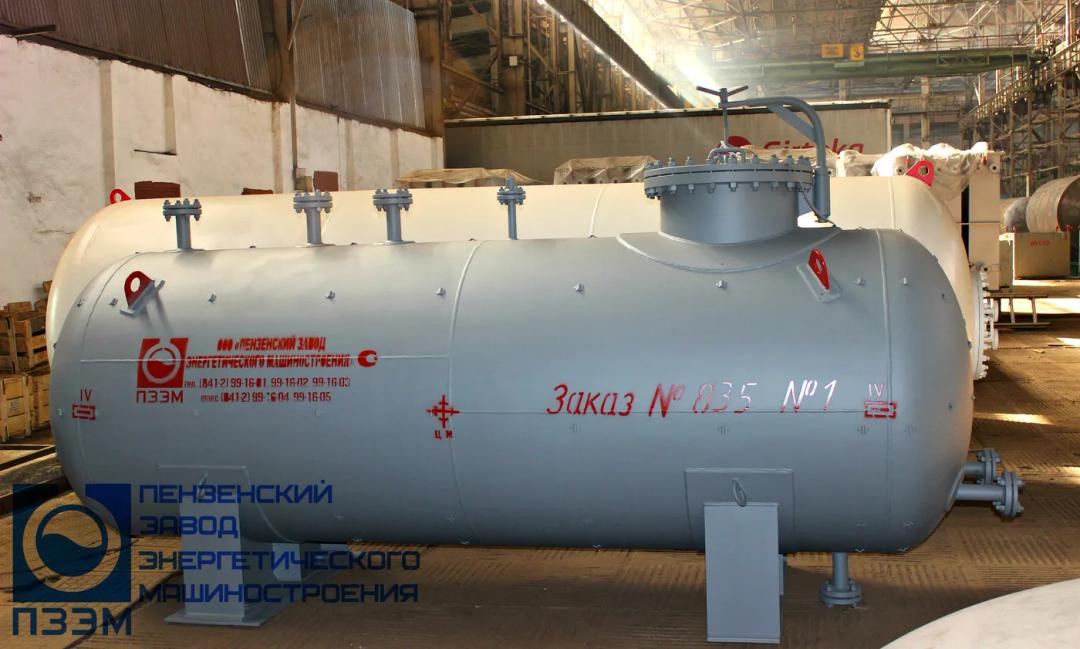

Емкость горизонтальная для конденсата газа и воды объемом 4 м³
Горизонтальная ёмкость ГЭЭ-4-1,6 изготовлена по заказу одного из основных поставщиков компрессорного оборудования для газовой промышленности России, Украины, Белоруссии и Узбекистана (Санкт-Петербург). Объём аппарата — 4 м³, расчётное давление — 1,6 МПа. Материал изготовления — сталь 09Г2С-15, толщина стенки — 8 мм. Ёмкость предназначена для технологических процессов в составе компрессорной установки. Аппарат испытан на герметичность и прочность пробным гидравлическим давлением 2,06 МПа. Расчётная температура стенки — 50 °C, рабочая температура среды max 50 °C, min 5 °C. Рабочая среда — конденсат газа и вода. Диаметр — 1216 мм, длина — 3900 мм, высота — 1968 мм. Расчётный срок службы — 20 лет.
| Вместимость, (м³) | 4 |
|---|---|
| Группа аппарата по ГОСТ Р 52630-2012 | 1 |
| Давление рабочее, МПа (кгс/см²) | 1,6 (16,0) |
| Давление расчетное, МПа (кгс/см²) | 1,6 (16,0) |
| Минимально допустимая отрицательная температура стенки, °C | минус 50 |
| Расчетная температура стенки, °C | плюс 100 |
| Рабочая среда | конденсат газа, вода |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Пожароопасность по ГОСТ 12.1.004-91 | Ан, В-I, IIA-T3 |
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | взрывоопасная |
| Коррозионность | да |
| Температура среды, °C | максимальная 50; минимальная 5 |
| Основной материал | 09Г2С-15 |
| Расчетный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | 2 |
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, баллов | 6 |
| Исполнение | горизонтальный, на двух седловых опорах, расстояние между опорами 2000; люк-лаз Ду500 |
| Покрытие | наружная поверхность — грунт-эмаль Яр/Исоат 0278 ТУ2313-342-21743165-2009 — 3 слоя, общая толщина покрытия — 70…80 мкм; внутреннюю поверхность очистить и просушить |
| Изоляция | Аппарат теплоизолируется на месте монтажа силами и средствами заказчика. Расположение деталей для крепления теплоизоляции выполнить в соответствии с ГОСТ 17314-81 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 50 | 1,6 |
| Г | Выход продукта | 50 | 1,6 |
| Е | Для предохранительного клапана | 50 | 1,6 |
| Ж | Для встроенного уровнемера | 50 | 1,6 |
| К | Для термометра | 50 | 1,6 |
| Л | Для преобразователя термоэлектрического | 50 | 1,6 |
| М | Для манометра | 25 (М20х1,5) | 1,6 |
| П | Люк-лаз | 500 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 12820-80
- ГОСТ 17314-81
- ГОСТ Р 51330.11-99
- ГОСТ Р 51330.5-99
- ГОСТ Р 52630-2012
- ТР ТС 032/2013
- ФНП
