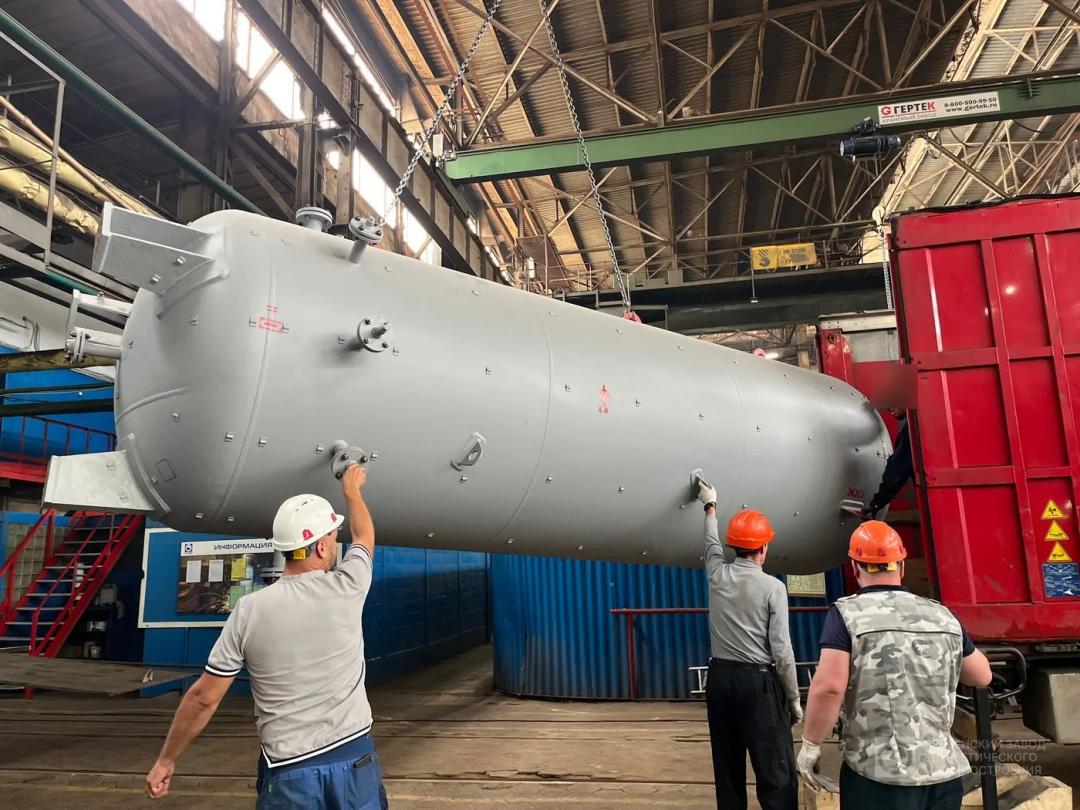

Ресивер азота поз. С1/2 объемом 5 м³

Характеристики

Тип оборудования: Ресиверы и воздухосборники
Продукция: Ресиверы азота
Номер заказа: 1679П
Год заказа: 2026
Вместимость: 5 м³
Рабочее давление: 1,25 МПа
Расчётное давление: 1,25 МПа
Расчётная температура: до 100 °C
Минимальная температура стенки: −33 °C
Сталь: 12Х18Н10Т
Масса: 1 600 кг
Исполнение: вертикальное

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

Особенности

Сейсмика 7+ баллов

Сейсмичность по MSK-64, баллов, не более: 7

Ресивер азота поз. С1/2 вместимостью 5 м³, на рабочее давление до 1,25 МПа. Вертикальное исполнение, основной материал — сталь 12Х18Н10Т. Минимальная температура стенки — −33 °C. Заказ 2026 года.

Назначение аппарата	Для технологических процессов; выравнивание давлений в воздухопроводах и смягчения пульсаций от компрессора
Группа аппарата по ГОСТ 34347-2017	3
Группа среды по ТР ТС 032/2013	2
Категория аппарата по ТР ТС 032/2013	4
Объём внутренний, м³	5,0
Давление рабочее, МПа (кгс/см²)	1,0 (10,0)
Максимально допустимое рабочее давление, изб., МПа (кгс/см²)	1,25 (12,5)
Давление расчётное, МПа (кгс/см²)	1,25 (12,5)
Пробное гидравлическое давление, вертикальное положение, МПа (кгс/см²)	1,325 (13,25)
Пробное гидравлическое давление, горизонтальное положение, МПа (кгс/см²)	1,365 (13,65)
Рабочая температура, °C (мин / макс)	10 / 39
Расчётная температура, °C (мин / макс)	минус 47 / 100
Минимальная допустимая отрицательная температура стенки, находящейся под расчётным давлением, °C	минус 33
Абсолютная минимальная температура окружающего воздуха, °C	минус 47
Средняя температура наиболее холодной пятидневки (обеспеченностью 0,92/0,98), °C	минус 29/минус 32
Наименование рабочей среды	азот
Физическое состояние среды	газ
Плотность рабочей среды, кг/м³	1,251
Класс опасности вредных веществ по ГОСТ 12.1.007-76	4
Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020	нет
Пожароопасность по ГОСТ 12.1.004-91	нет
Коррозионность	нет
Вызывает МКК / коррозионное растрескивание	нет / нет
Расчётный срок службы, лет	25
Прибавка для компенсации коррозии, мм	2,5
Тип аппарата	ВЭЭ
Материал обечайки, днища	листовой прокат сталь 12Х18Н10Т ГОСТ 7350-77
Материал опор	сталь 09Г2С-15 ГОСТ 19281-2014
Материал фланцев, ответных фланцев	Поковка 12Х18Н10Т Гр.IV ГОСТ 25054-81
Патрубки штуцеров	Труба 12Х18Н10Т ГОСТ 9941-81, прокат 12Х18Н10Т ГОСТ 5949-2018
Крепёжные изделия	Шпильки 12Х18Н10Т по ОСТ 26-2040-96, гайки 12Х18Н10Т по ОСТ 26-2041-96
Прокладки	ОСТ 26.260.454-99 СНП – материал каркаса и огр. колец – 12Х18Н10Т или аналог AISI 304
Расчётное число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность по MSK-64, баллов, не более	7
Место установки	на открытой площадке
Климатическое исполнение по ГОСТ 15150-69	УХЛ
Теплоизоляция (спец. требования)	Скоба С2-12Х18Н10Т ГОСТ 17314-81, Штырь Ш1 ГОСТ 17314-81
Термообработка	нет
Длина, мм	1860
Ширина, мм	1880
Высота, мм	3880
Масса (основная надпись), кг	1600
Исполнение	вертикальный, на опорах-стойках
Состояние поставки	аппарат в собранном виде без теплоизоляции на технологических прокладках, с неустановленным клапаном предохранительным и отводом поз.7
Испытания	Аппарат испытать на прочность и герметичность на заводе-изготовителе в горизонтальном положении гидравлическим давлением согласно таблицы «Техническая характеристика» в течение не менее 30 минут
Изоляция	Аппарат подлежит теплоизоляции на месте монтажа; высота теплоизоляции 80мм, материал и защитный слой определяет Заказчик; работы выполняются силами Заказчика; на заводе приварить скобы поз.62, поз.63 для крепления теплоизоляции
Обогрев	комплектный электрообогрев со шкафом управления (в комплекте поставки)

Обозначение	Назначение	DN	PN, МПа
А	Вход среды	50	1,6
Б	Выход среды	50	1,6
В3	Для предохранительного клапана	25	1,6
Д	Воздушник	25	1,6
Е	Дренаж	50	1,6
Ж	Для манометра	50/1/2"NPT	1,6
И	Для датчика измерения давления	50/1/2"NPT	1,6
К	Для термометра или термопары	50/М20х1,5	1,6
Л	Люк	500	1,6
